OPEL MERIVA 2016.5 Uporabniški priročnik

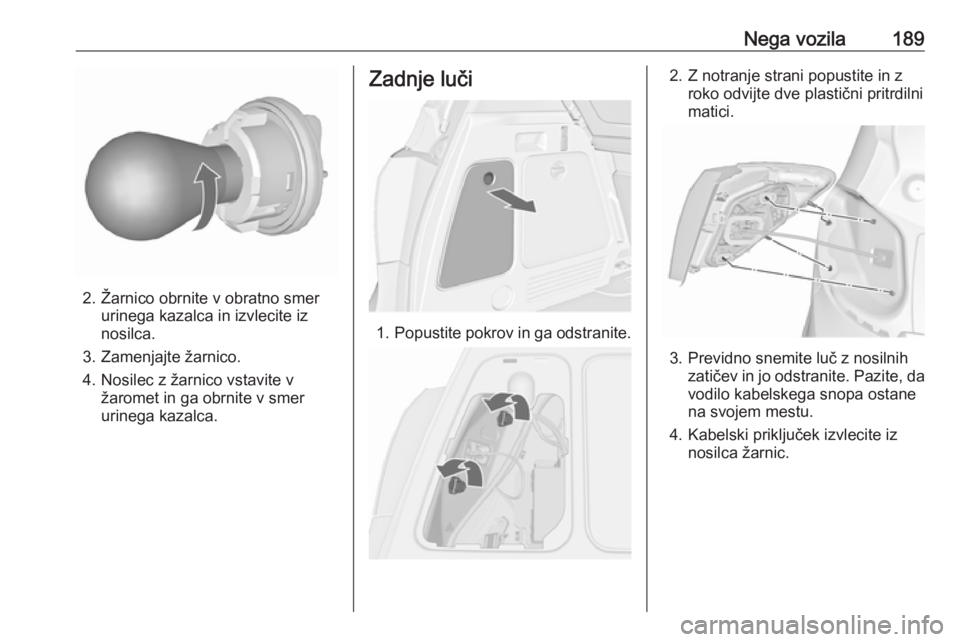

Nega vozila189
2. Žarnico obrnite v obratno smerurinega kazalca in izvlecite iz
nosilca.
3. Zamenjajte žarnico.
4. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca.
Zadnje luči
1. Popustite pokrov in ga odstranite.
2. Z notranje strani popustite in z
roko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite luč z nosilnih zatičev in jo odstranite. Pazite, davodilo kabelskega snopa ostanena svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.

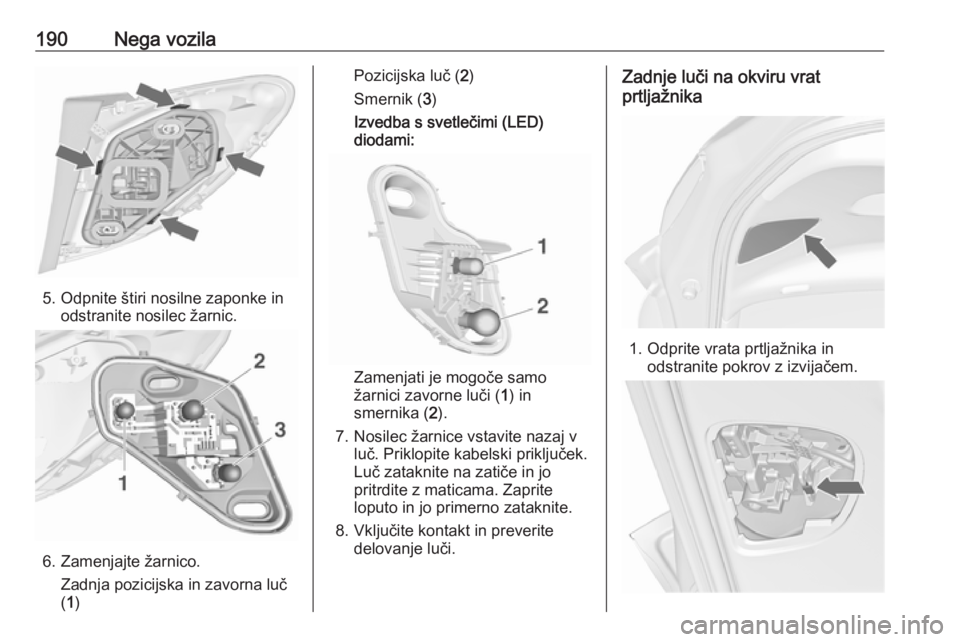

190Nega vozila
5. Odpnite štiri nosilne zaponke inodstranite nosilec žarnic.
6. Zamenjajte žarnico.
Zadnja pozicijska in zavorna luč
( 1 )
Pozicijska luč ( 2)
Smernik ( 3)
Izvedba s svetlečimi (LED)
diodami:
Zamenjati je mogoče samo
žarnici zavorne luči ( 1) in
smernika ( 2).
7. Nosilec žarnice vstavite nazaj v luč. Priklopite kabelski priključek.
Luč zataknite na zatiče in jo
pritrdite z maticama. Zaprite
loputo in jo primerno zataknite.
8. Vključite kontakt in preverite delovanje luči.
Zadnje luči na okviru vrat
prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrov z izvijačem.

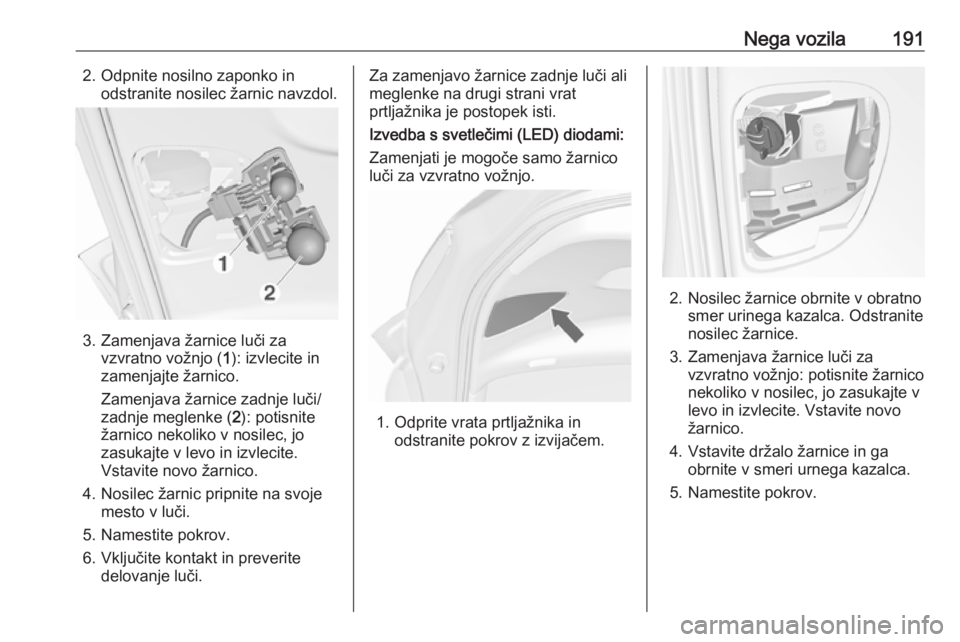

Nega vozila1912. Odpnite nosilno zaponko inodstranite nosilec žarnic navzdol.
3. Zamenjava žarnice luči za vzvratno vožnjo ( 1): izvlecite in
zamenjajte žarnico.
Zamenjava žarnice zadnje luči/
zadnje meglenke ( 2): potisnite
žarnico nekoliko v nosilec, jo
zasukajte v levo in izvlecite.
Vstavite novo žarnico.
4. Nosilec žarnic pripnite na svoje mesto v luči.
5. Namestite pokrov.
6. Vključite kontakt in preverite delovanje luči.
Za zamenjavo žarnice zadnje luči ali
meglenke na drugi strani vrat
prtljažnika je postopek isti.
Izvedba s svetlečimi (LED) diodami:
Zamenjati je mogoče samo žarnico
luči za vzvratno vožnjo.
1. Odprite vrata prtljažnika in odstranite pokrov z izvijačem.
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Odstranite
nosilec žarnice.
3. Zamenjava žarnice luči za vzvratno vožnjo: potisnite žarniconekoliko v nosilec, jo zasukajte v
levo in izvlecite. Vstavite novo
žarnico.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Namestite pokrov.

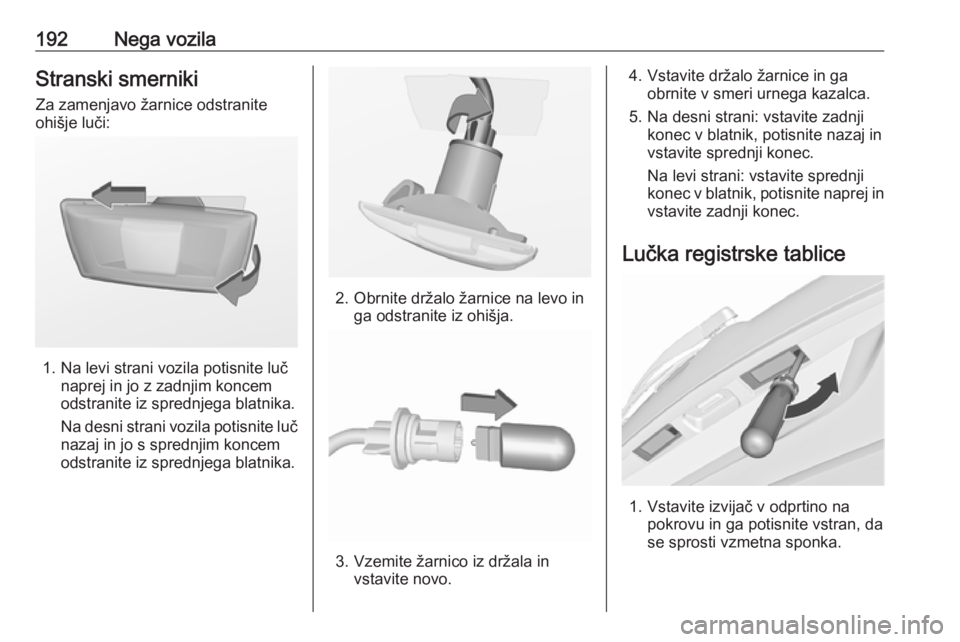

192Nega vozilaStranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Na levi strani vozila potisnite luč naprej in jo z zadnjim koncem
odstranite iz sprednjega blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz sprednjega blatnika.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Na desni strani: vstavite zadnji konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Na levi strani: vstavite sprednji
konec v blatnik, potisnite naprej in
vstavite zadnji konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

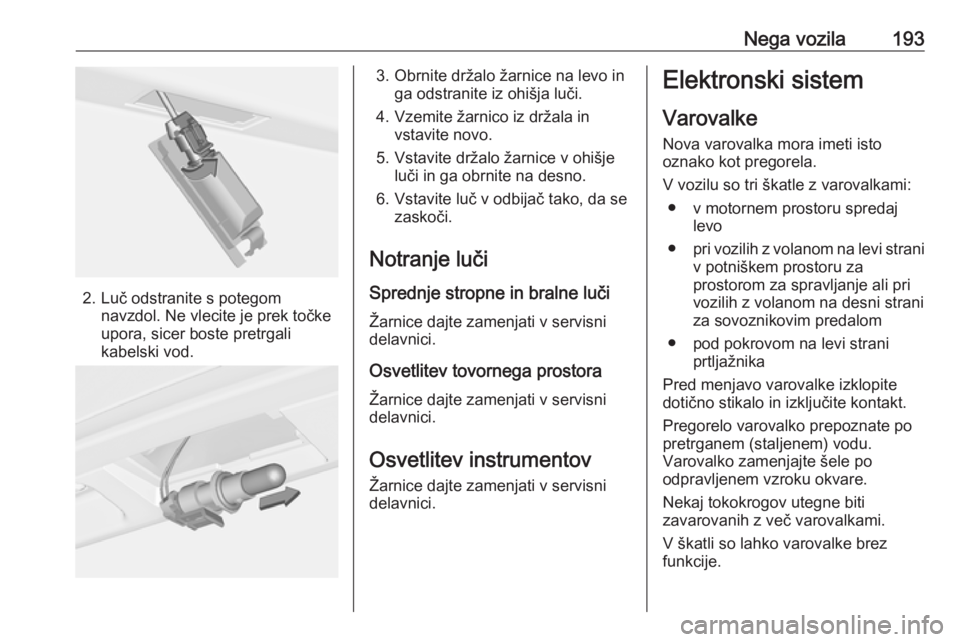

Nega vozila193
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani
za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

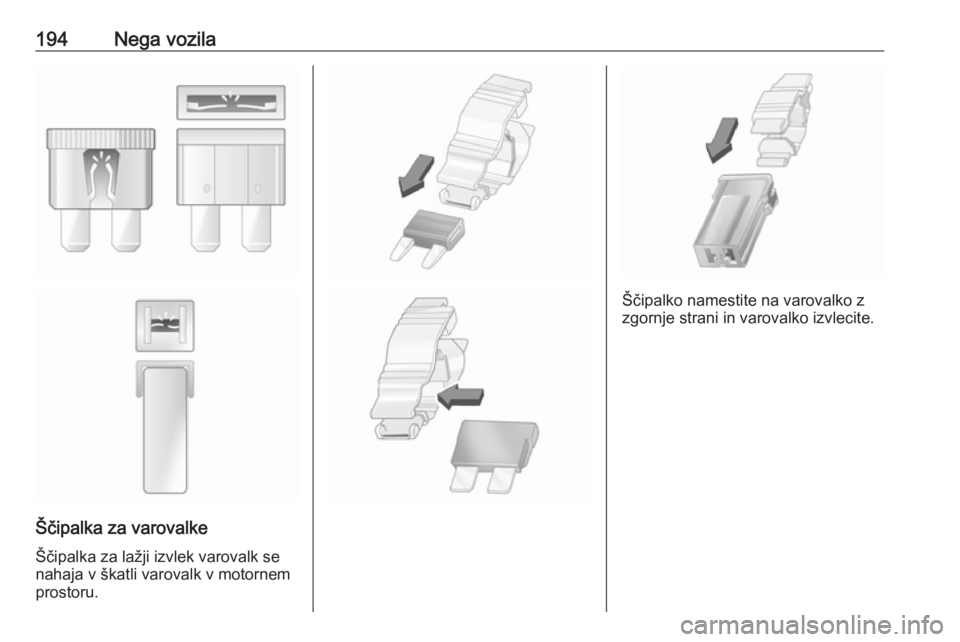

194Nega vozila
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

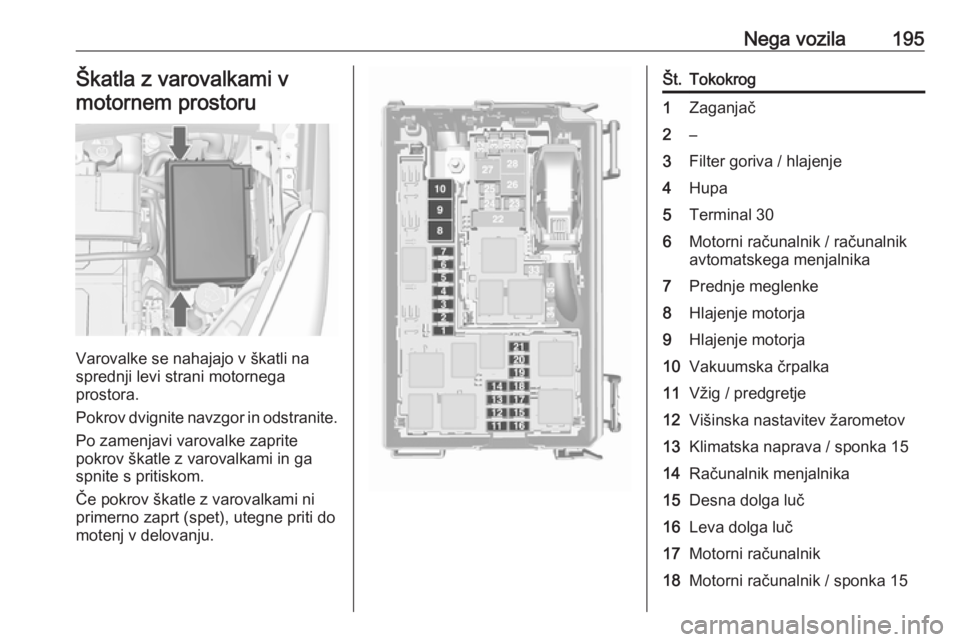

Nega vozila195Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite. Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do
motenj v delovanju.
Št.Tokokrog1Zaganjač2–3Filter goriva / hlajenje4Hupa5Terminal 306Motorni računalnik / računalnik
avtomatskega menjalnika7Prednje meglenke8Hlajenje motorja9Hlajenje motorja10Vakuumska črpalka11Vžig / predgretje12Višinska nastavitev žarometov13Klimatska naprava / sponka 1514Računalnik menjalnika15Desna dolga luč16Leva dolga luč17Motorni računalnik18Motorni računalnik / sponka 15

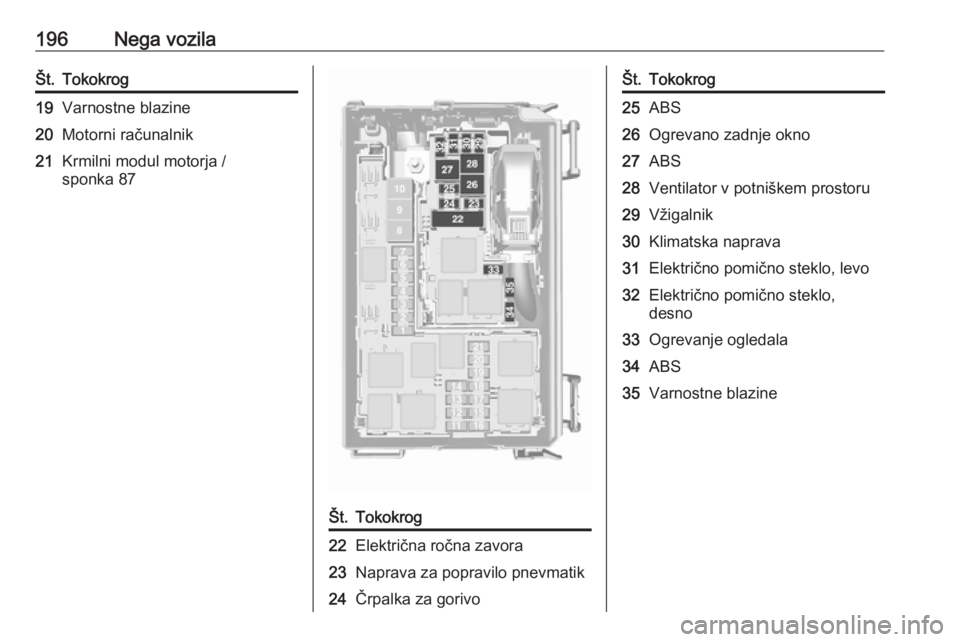

196Nega vozilaŠt.Tokokrog19Varnostne blazine20Motorni računalnik21Krmilni modul motorja /
sponka 87Št.Tokokrog22Električna ročna zavora23Naprava za popravilo pnevmatik24Črpalka za gorivoŠt.Tokokrog25ABS26Ogrevano zadnje okno27ABS28Ventilator v potniškem prostoru29Vžigalnik30Klimatska naprava31Električno pomično steklo, levo32Električno pomično steklo,
desno33Ogrevanje ogledala34ABS35Varnostne blazine

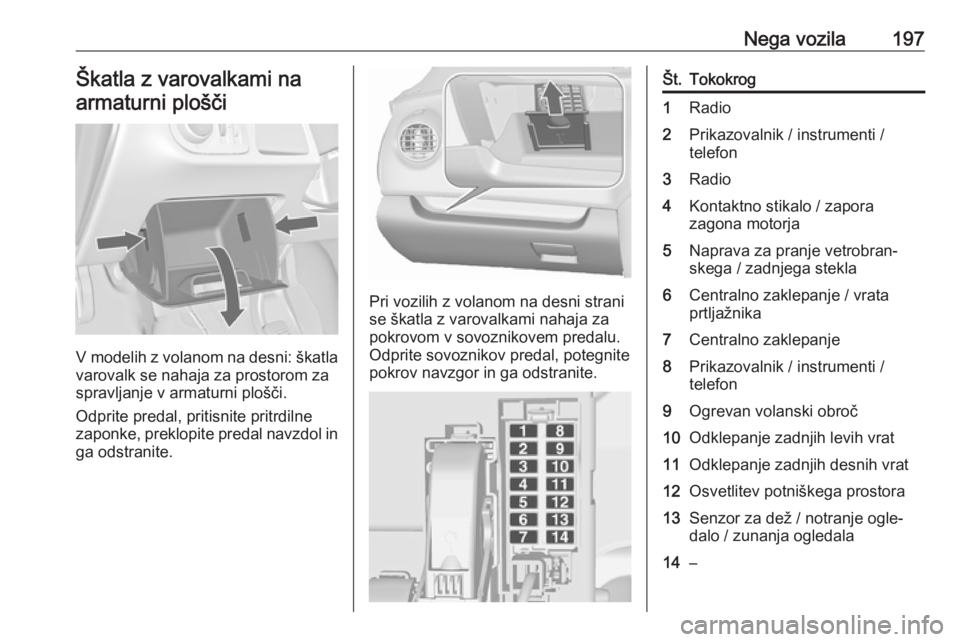

Nega vozila197Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal, pritisnite pritrdilne
zaponke, preklopite predal navzdol in ga odstranite.
Pri vozilih z volanom na desni stranise škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite sovoznikov predal, potegnite
pokrov navzgor in ga odstranite.
Št.Tokokrog1Radio2Prikazovalnik / instrumenti /
telefon3Radio4Kontaktno stikalo / zapora
zagona motorja5Naprava za pranje vetrobran‐
skega / zadnjega stekla6Centralno zaklepanje / vrata
prtljažnika7Centralno zaklepanje8Prikazovalnik / instrumenti /
telefon9Ogrevan volanski obroč10Odklepanje zadnjih levih vrat11Odklepanje zadnjih desnih vrat12Osvetlitev potniškega prostora13Senzor za dež / notranje ogle‐
dalo / zunanja ogledala14–

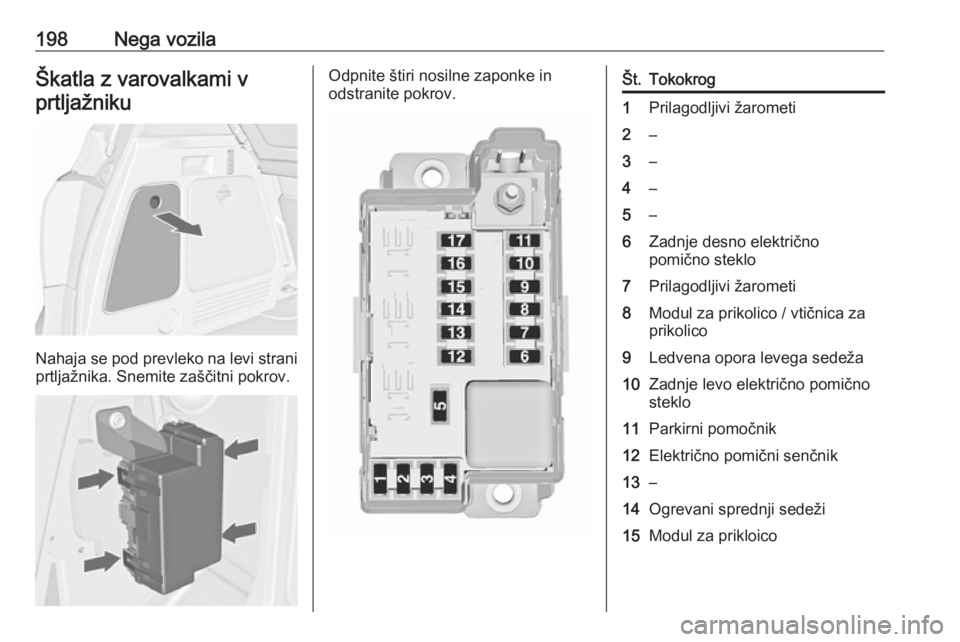

198Nega vozilaŠkatla z varovalkami vprtljažniku
Nahaja se pod prevleko na levi strani prtljažnika. Snemite zaščitni pokrov.
Odpnite štiri nosilne zaponke in
odstranite pokrov.Št.Tokokrog1Prilagodljivi žarometi2–3–4–5–6Zadnje desno električno
pomično steklo7Prilagodljivi žarometi8Modul za prikolico / vtičnica za
prikolico9Ledvena opora levega sedeža10Zadnje levo električno pomično
steklo11Parkirni pomočnik12Električno pomični senčnik13–14Ogrevani sprednji sedeži15Modul za prikloico
