OPEL MERIVA 2016.5 Инструкция по эксплуатации (in Russian)

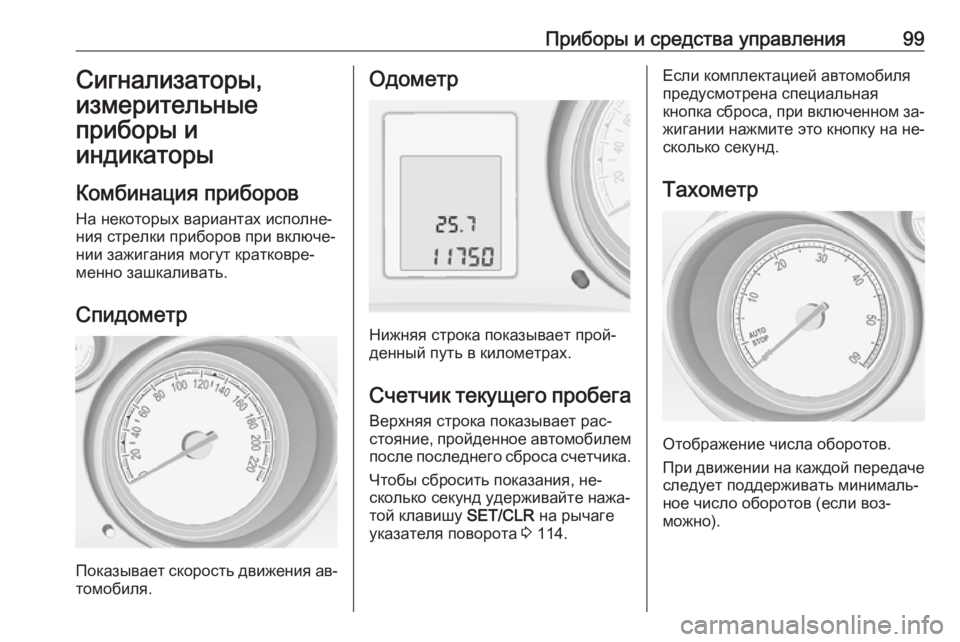

Приборы и средства управления99Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения ав‐
томобиля.
Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего пробега Верхняя строка показывает рас‐
стояние, пройденное автомобилем
после последнего сброса счетчика.
Чтобы сбросить показания, не‐
сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателя поворота 3 114.
Если комплектацией автомобиля
предусмотрена специальная
кнопка сброса, при включенном за‐ жигании нажмите это кнопку на не‐
сколько секунд.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).

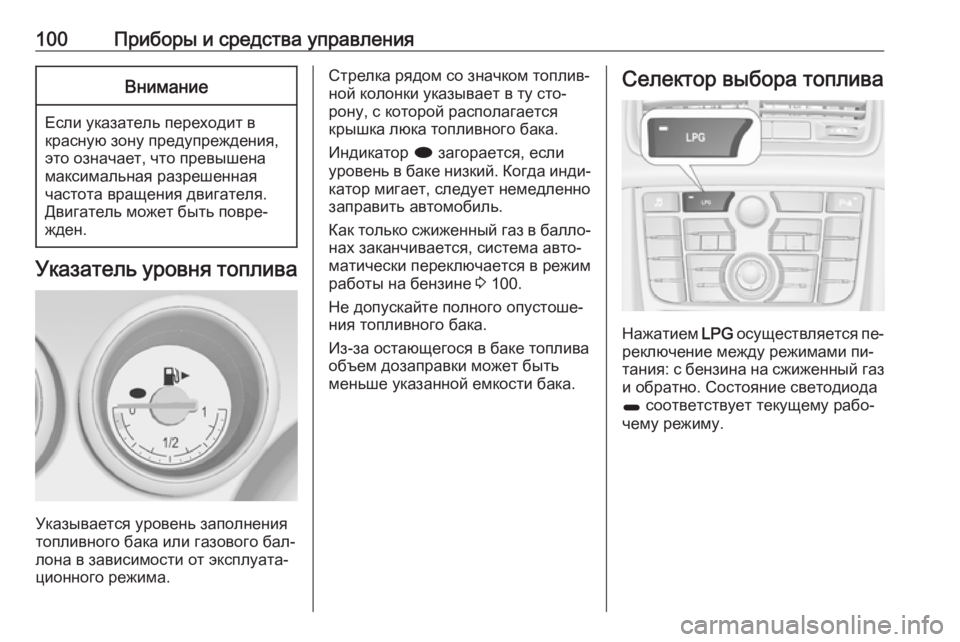

100Приборы и средства управленияВнимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Указывается уровень заполнения
топливного бака или газового бал‐
лона в зависимости от эксплуата‐ ционного режима.
Стрелка рядом со значком топлив‐ной колонки указывает в ту сто‐
рону, с которой располагается
крышка люка топливного бака.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 100.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Селектор выбора топлива
Нажатием LPG осуществляется пе‐
реключение между режимами пи‐
тания: с бензина на сжиженный газ
и обратно. Состояние светодиода
1 соответствует текущему рабо‐
чему режиму.

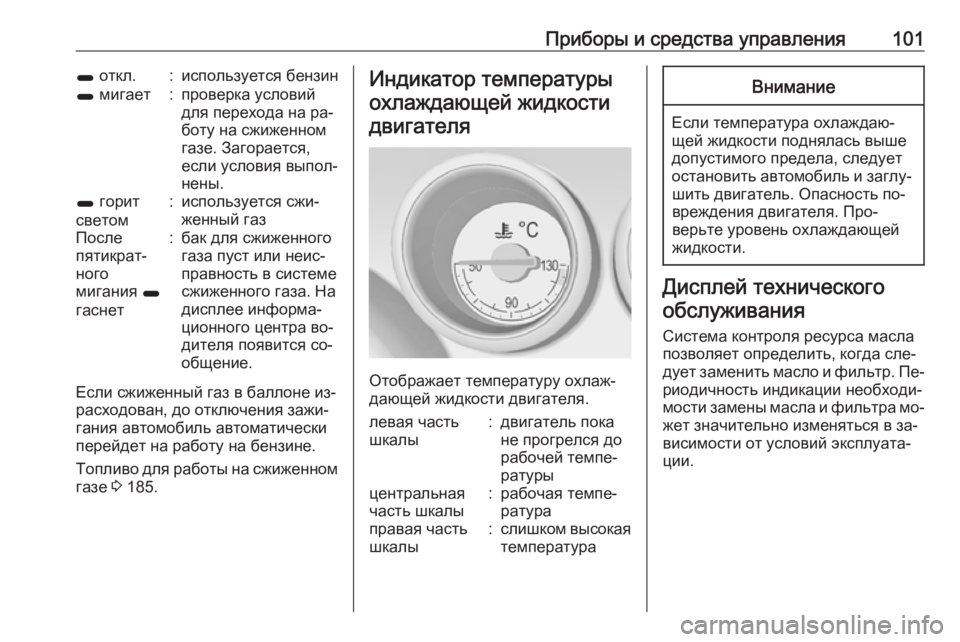

Приборы и средства управления1011 откл.:используется бензин1 мигает:проверка условий
для перехода на ра‐
боту на сжиженном
газе. Загорается,
если условия выпол‐
нены.1 горит
светом:используется сжи‐
женный газПосле
пятикрат‐
ного
мигания 1
гаснет:бак для сжиженного
газа пуст или неис‐
правность в системе
сжиженного газа. На
дисплее информа‐
ционного центра во‐
дителя появится со‐
общение.
Если сжиженный газ в баллоне из‐
расходован, до отключения зажи‐
гания автомобиль автоматически перейдет на работу на бензине.
Топливо для работы на сжиженном
газе 3 185.
Индикатор температуры
охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐ жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.

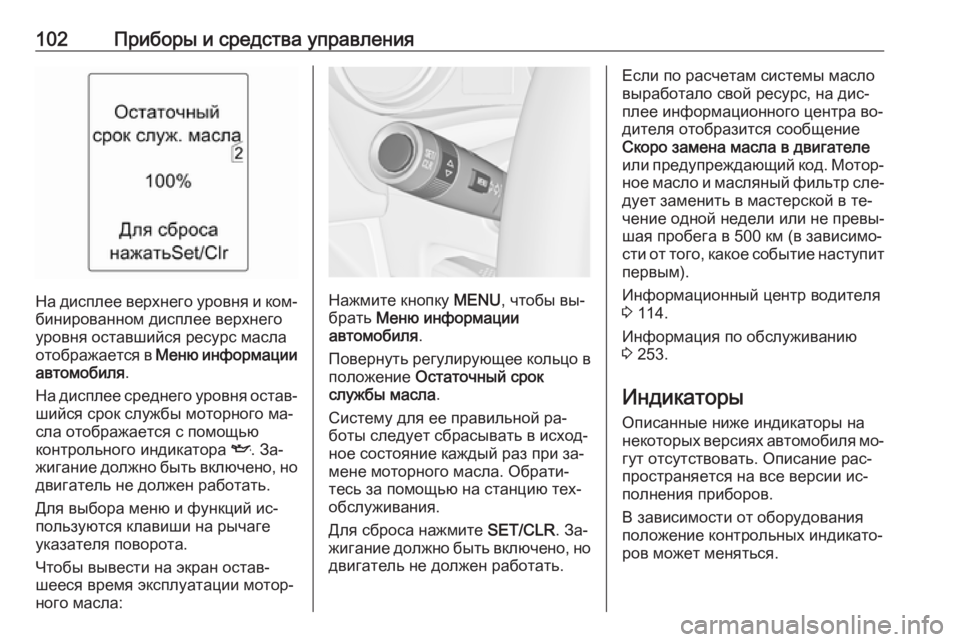

102Приборы и средства управления
На дисплее верхнего уровня и ком‐бинированном дисплее верхнего
уровня оставшийся ресурс масла
отображается в Меню информации
автомобиля .
На дисплее среднего уровня остав‐
шийся срок службы моторного ма‐
сла отображается с помощью
контрольного индикатора I. За‐
жигание должно быть включено, но двигатель не должен работать.
Для выбора меню и функций ис‐
пользуются клавиши на рычаге
указателя поворота.
Чтобы вывести на экран остав‐
шееся время эксплуатации мотор‐
ного масла:Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля .
Повернуть регулирующее кольцо в
положение Остаточный срок
службы масла .
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐ ное состояние каждый раз при за‐мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Для сброса нажмите SET/CLR. За‐
жигание должно быть включено, но двигатель не должен работать.
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится сообщение
Скоро замена масла в двигателе
или предупреждающий код. Мотор‐ ное масло и масляный фильтр сле‐
дует заменить в мастерской в те‐
чение одной недели или не превы‐
шая пробега в 500 км (в зависимо‐
сти от того, какое событие наступит первым).
Информационный центр водителя
3 114.
Информация по обслуживанию
3 253.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов.
В зависимости от оборудования
положение контрольных индикато‐
ров может меняться.

Приборы и средства управления103При включении зажигания на ко‐
роткое время загорится большин‐
ство индикаторов, что можно рас‐
сматривать как проверку их рабо‐
тоспособности.
Цвета индикаторов обозначают:Красный:опасность, важное на‐
поминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения

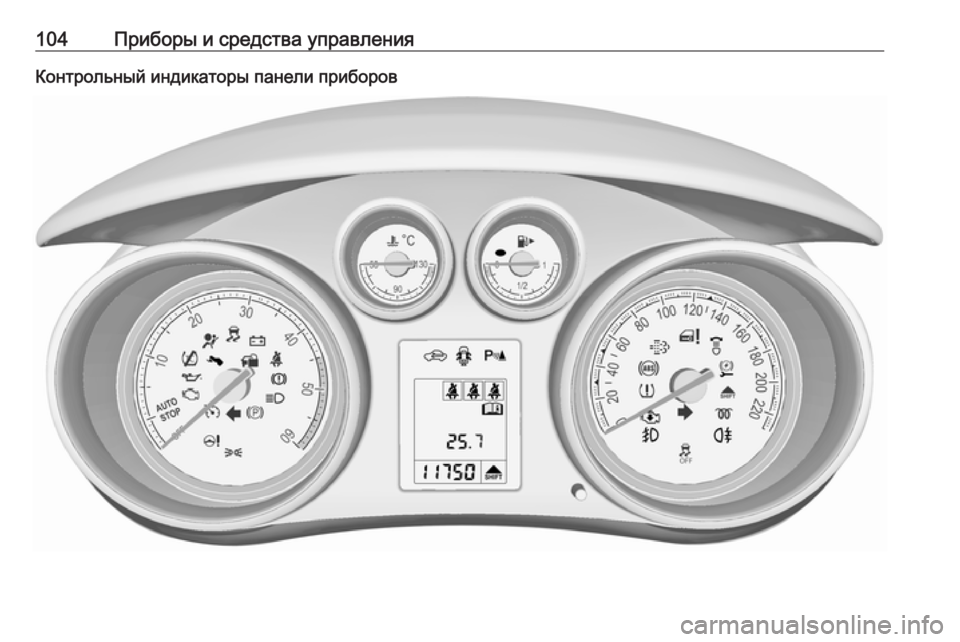

104Приборы и средства управленияКонтрольный индикаторы панели приборов

Приборы и средства управления105Контрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 106XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 106vПодушки безопасности и
натяжители ремней безопас‐
ности 3 106VОтключение подушки
безопасности 3 107pСистема зарядки 3 107ZСигнализатор неисправности
3 107gИндикатор срока очередного
технического обслуживания
3 108RТормозная система и сцеп‐
ление 3 108-Выжмите педаль 3 108mЭлектромеханический стоя‐
ночный тормоз 3 109jНеисправность электромеха‐
нического стояночного
тормоза 3 109uАнтиблокировочная
тормозная система (ABS)
3 109[Переключение на повы‐
шенную передачу 3 109cАдаптивное рулевое управ‐
ление 3 109rУльтразвуковая система
облегчения парковки 3 110nЭлектронная система дина‐
мической стабилизации
отключена 3 110bЭлектронная система дина‐
мической стабилизации и
система контроля движения
3 110kСистема контроля движения
выключена 3 110!Предварительный подогрев
3 110%Сажевый фильтр дизельного
двигателя 3 111wСистема контроля давления в
шинах 3 111IДавление моторного масла
3 111iНизкий уровень топлива
3 112dИммобилайзер 3 112#Пониженная мощность двига‐
теля 3 1128Наружное освещение 3 112CДальний свет 3 112fСистема адаптивных фар
3 112>Противотуманная фара
3 113

106Приборы и средства управленияrЗадний противотуманный
фонарь 3 113mКруиз-контроль 3 113hОткрыта дверь 3 113^Автоматическое запирание
замков дверей 3 113
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя поворотов прицепа.
Замена ламп 3 208, предохрани‐
телей 3 218.
Указатели поворота 3 142.
Напоминание о ремне
безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X загорается или мигает красным
светом.
Непрерывное горение После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Пристегивание ремня безопас‐
ности 3 51.Состояние ремней
безопасности на задних
сиденьях
На дисплее информационного
центра водителя мигает или горит
индикатор > или X.
Непрерывное горение
После пуска двигателя в течение
минимум 35 секунд до пристегива‐
ния ремня безопасности сиденья.
Если во время движения пристег‐
нуть не пристегнутый ремень без‐
опасности.
Мигание
После начала движения, если
ремни безопасности отстегнуты.
Пристегивание ремня безопас‐
ности 3 51.
Надувные подушки безопасности инатяжители ремнейбезопасности
Загорается красным светом v.

Приборы и средства управления107При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения
автомобиля, это означает неис‐ правность в системе надувных по‐
душек безопасности. Обратитесь
за помощью на станцию техобслу‐
живания. Надувные подушки без‐ опасности и преднатяжители рем‐
ней безопасности могут не срабо‐
тать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 49, 3 54.
Отключение надувной
подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена 3 59.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор неисправности
Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

108Приборы и средства управленияВключение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Скоро потребуетсявыполнить очередноетехническое
обслуживание автомобиля
g горит желтым светом.Дополнительно отображается пре‐
дупреждающее сообщение или
предупреждающий код.
Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 120.
Тормозная система и сцепление
Уровень рабочей жидкости
привода тормозной системы и
сцепления
Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐ мого 3 204.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Выжмите педаль
- горит или мигает желтым све‐
том.
Непрерывное горениеНужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 174.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐
тема автоматической остановки и
пуска двигателя 3 163.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 18, 3 161.
