Приборы и средства управления109Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Непрерывное горение Электрический стояночный тормоз
включен 3 174.
Мигание Электрический стояночный тормоз
включен или выключен не полно‐
стью. Включить зажигание, нажать
педаль тормоза и попытаться вы‐
полнить сброс системы, сначала
освободив, а затем затянув элек‐
трический стояночный тормоз. Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность электрическогостояночного тормоза
j горит или мигает желтым светом.Непрерывное горение
Электрический стояночный тормоз
работает менее эффективно
3 174.
Мигание
Электрический стояночный тормоз
в режиме обслуживания. Для
сброса необходимо остановить ав‐
томобиль, включить и отключить
стояночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы АBS. Тор‐
мозная система продолжает функ‐
ционировать, но без АBS.
Антиблокировочная тормозная
система 3 174.
Переключение на повышенную передачу
Если для уменьшения расхода топ‐лива рекомендуется переклю‐
читься на более высокую пере‐
дачу, [ загорается зеленым све‐
том.
На автомобилях с дисплеем верх‐
него уровня или комбинированным
дисплеем верхнего уровня в ниж‐
ней строке информационного
центра водителя отображается
символ [ с номером рекомендо‐
ванной передачи.
Адаптивное рулевоеуправление
c горит желтым светом.

110Приборы и средства управленияНеисправность системы адаптив‐ного рулевого управления. Это мо‐
жет привести к увеличению или к
уменьшению усилия в системе ру‐
левого управления. Проконсульти‐
руйтесь на станции техобслужива‐
ния.
Система автоматической оста‐ новки и пуска двигателя 3 163.
Ультразвуковая система облегчения парковки
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или снега
или
Помехи от внешних источников
ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.Ультразвуковая система помощи
при парковке 3 180.
Электронная система динамическойстабилизации отключена
n горит желтым светом.
Система выключается.
Электронная системадинамической
стабилизации и система контроля тягового усилия
b горит или мигает желтым светом.
Непрерывное горение Обнаружена неисправность сис‐
темы. Можно продолжить поездку.
Однако в зависимости от состоя‐
ния дорожного полотна может сни‐
зиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Электронная система динамиче‐
ской стабилизации 3 177, Система
контроля тягового усилия 3 176.
Система контроля тягового усилия
отключена
k горит желтым светом.
Система выключается.
Предварительный подогрев
! горит желтым светом.
Включен предварительный подо‐
грев дизельного двигателя. Вклю‐
чается только при пониженной тем‐
пературе наружного воздуха.

Приборы и средства управления111Сажевый фильтр
дизельного двигателя
Горит или мигает желтым све‐
том %.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту
вращения коленчатого вала двига‐ теля до величины ниже
2000 об/мин.
Горит непрерывно
Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.
Мигание Достигнут максимальный уровеньзасорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного дви‐
гателя 3 167.Система автоматической оста‐
новки и пуска двигателя 3 163.
Система контроля давления в шинах
w горит или мигает желтым све‐
том.
Непрерывное горениеПадение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание
Неисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например, запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐
рывно. Проконсультируйтесь на станции техобслуживания.
Система контроля давления в ши‐
нах 3 228.
Давление моторного масла
Загорается красным светом I.Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.

112Приборы и средства управления9Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В
режиме Autostop тормозной уси‐
литель продолжает работать.
Не вынимайте ключ, пока авто‐
мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐ мощью на станцию техобслужива‐ния 3 201.
Низкий уровень топлива i горит или мигает желтым све‐
том.
Непрерывное горение Слишком низкий уровень топлива в
баке.
При этом на дисплее верхнего
уровня (в соответствующей ком‐
плектации) также отображается
предупреждающее сообщение.
МиганиеЗапас топлива израсходован. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
При этом на дисплее среднего и
верхнего уровня (в соответствую‐
щей комплектации) также отобра‐
жается предупреждающее сооб‐
щение.
Заправка 3 188.
Каталитический нейтрализатор
3 168.
Удаление воздуха из топливной
системы дизеля 3 207.
Иммобилайзер d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.Пониженная мощность
двигателя
# горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 137.
Дальний свет
C горит синим светом.
Горит при включенном дальнем
свете и при мигании фарами
3 139.
Система адаптивных фар f горит или мигает желтым светом.
Непрерывное горение Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.

Приборы и средства управления113МиганиеСистема переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐ ния зажигания напоминает о том,
что система включена 3 140.
Система автоматического управ‐
ления освещением 3 138.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 143.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 143.
Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.Зажигает белый индикатор
Система включена.
Горит зеленым светом
Определенная скорость движения записывается в память.
Круиз-контроль 3 178.
Открыта дверь
Загорается красным светом h.
Открыта боковая или задняя тор‐ цевая откидная дверь.
Автоматическое запирание замков дверей
^ горит желтым цветом.
Неисправность в системе автома‐
тического запирания дверей авто‐
мобиля.
Возможно, задние двери на защи‐
щены от открывания.9 Предупреждение
Следует немедленно остано‐
виться! Перед тем, как продол‐
жить движение на автомобиле,
следует выполнить инструкции, указанные в параграфе "Неис‐
правность в системе автомати‐
ческого запирания дверей авто‐ мобиля" 3 27.
Следует обратиться на станцию техобслуживания.

114Приборы и средства управленияИнформационные
дисплеи
Информационный центр водителя
Информационный центр водителя
располагается на комбинации при‐
боров между спидометром и тахо‐
метром. Он может быть исполнен в
виде дисплея среднего уровня, дисплея верхнего уровня или ком‐
бинированного дисплея верхнего
уровня.На дисплее Midlevel отобража‐
ются:
● счетчик полного пробега
● счетчик текущего пробега
● некоторые контрольные инди‐ каторы
● информация автомобиля
● информация о пробеге и то‐ пливе
● информационные сообщения автомобиля в виде цифровых
кодов 3 120При нажатии MENU на рычаге ука‐
зателя поворота можно выбрать
следующие главные меню дисплея верхнего уровня:
● Меню информации
автомобиля
● Меню информации маршрут/
топл.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать нажатием MENU на
рычаге указателя поворота. Сим‐
волические обозначения меню ото‐
бражаются в верхней строке дис‐
плея:

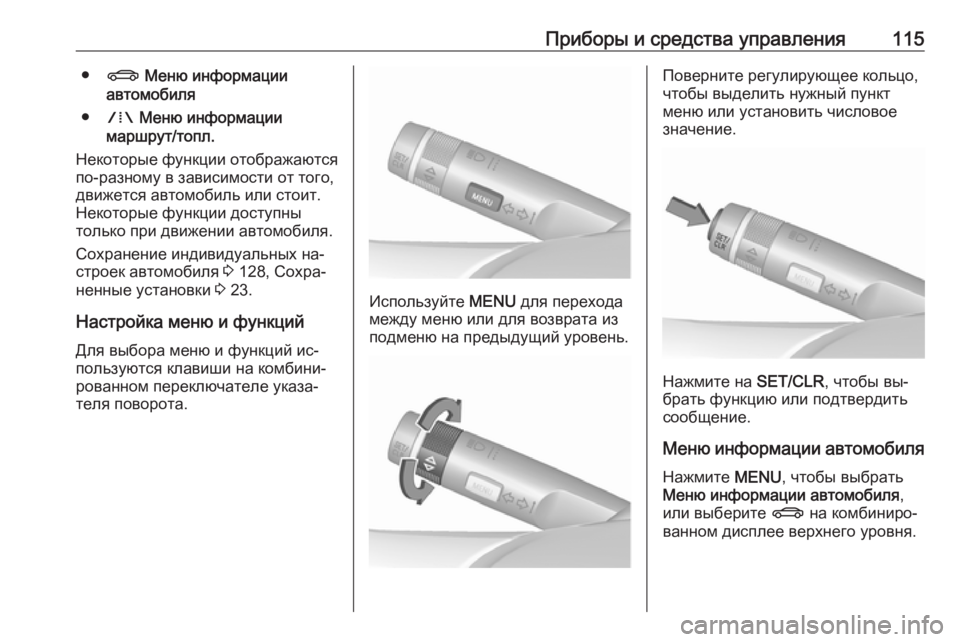

Приборы и средства управления115●X Меню информации
автомобиля
● W Меню информации
маршрут/топл.
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 128, Сохра‐
ненные установки 3 23.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указа‐
теля поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.
Поверните регулирующее кольцо,
чтобы выделить нужный пункт
меню или установить числовое
значение.
Нажмите на SET/CLR, чтобы вы‐
брать функцию или подтвердить
сообщение.
Меню информации автомобиля
Нажмите MENU, чтобы выбрать
Меню информации автомобиля ,
или выберите X на комбиниро‐
ванном дисплее верхнего уровня.

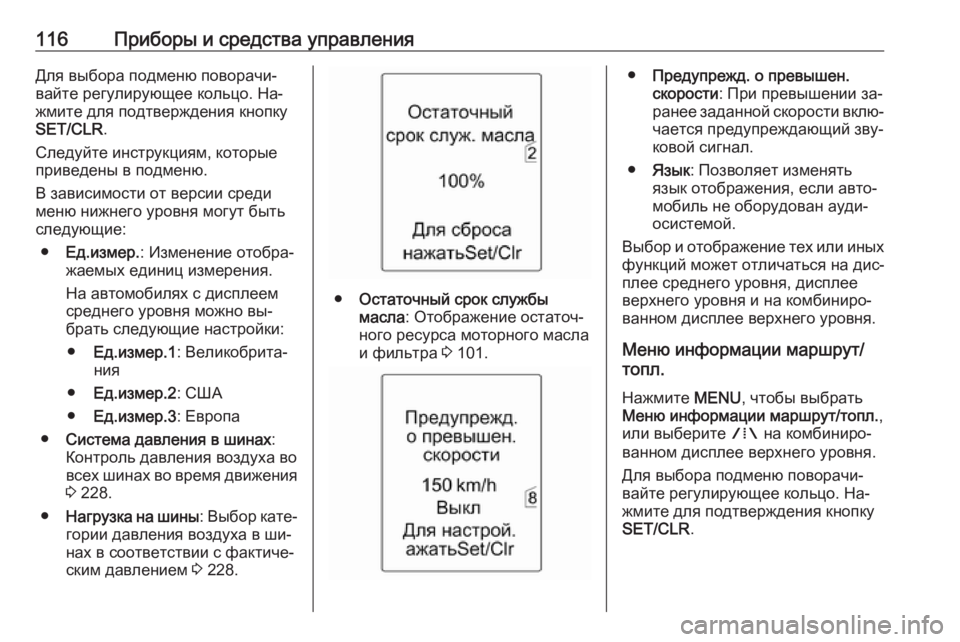

116Приборы и средства управленияДля выбора подменю поворачи‐
вайте регулирующее кольцо. На‐
жмите для подтверждения кнопку
SET/CLR .
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии среди
меню нижнего уровня могут быть
следующие:
● Ед.измер. : Изменение отобра‐
жаемых единиц измерения.
На автомобилях с дисплеем
среднего уровня можно вы‐
брать следующие настройки:
● Ед.измер.1 : Великобрита‐
ния
● Ед.измер.2 : США
● Ед.измер.3 : Европа
● Система давления в шинах :
Контроль давления воздуха во
всех шинах во время движения 3 228.
● Нагрузка на шины : Выбор кате‐
гории давления воздуха в ши‐
нах в соответствии с фактиче‐
ским давлением 3 228.
● Остаточный срок службы
масла : Отображение остаточ‐
ного ресурса моторного масла
и фильтра 3 101.
● Предупрежд. о превышен.
скорости : При превышении за‐
ранее заданной скорости вклю‐
чается предупреждающий зву‐
ковой сигнал.
● Язык : Позволяет изменять
язык отображения, если авто‐
мобиль не оборудован ауди‐ осистемой.
Выбор и отображение тех или иных
функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/
топл.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Для выбора подменю поворачи‐
вайте регулирующее кольцо. На‐
жмите для подтверждения кнопку
SET/CLR .

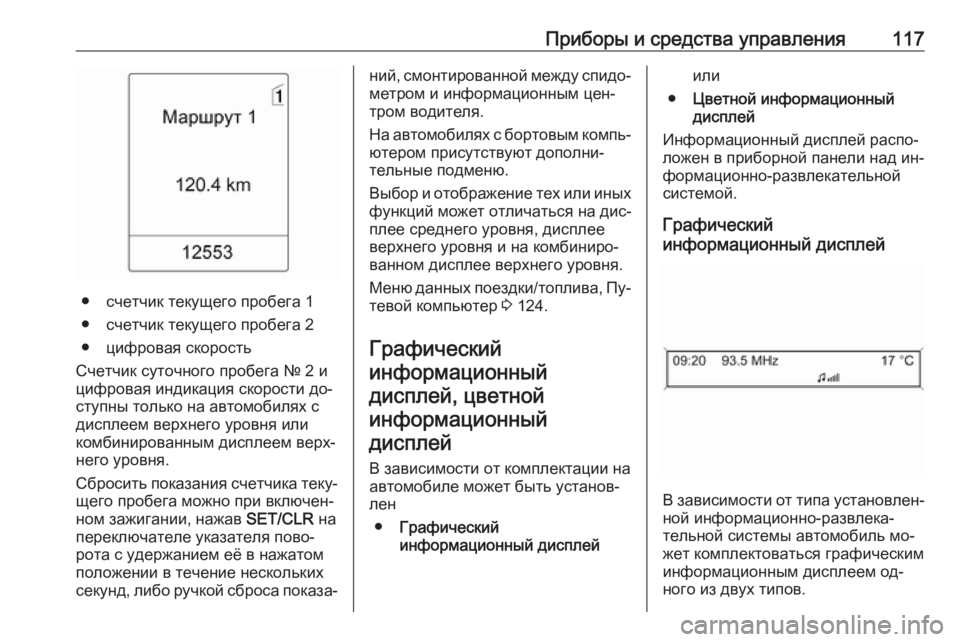

Приборы и средства управления117
● счетчик текущего пробега 1
● счетчик текущего пробега 2 ● цифровая скорость
Счетчик суточного пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
дисплеем верхнего уровня или
комбинированным дисплеем верх‐
него уровня.
Сбросить показания счетчика теку‐ щего пробега можно при включен‐
ном зажигании, нажав SET/CLR на
переключателе указателя пово‐
рота с удержанием её в нажатом
положении в течение нескольких
секунд, либо ручкой сброса показа‐
ний, смонтированной между спидо‐ метром и информационным цен‐тром водителя.
На автомобилях с бортовым компь‐
ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню данных поездки/топлива, Пу‐
тевой компьютер 3 124.
Графический
информационный
дисплей, цветной информационныйдисплей
В зависимости от комплектации на
автомобиле может быть установ‐
лен
● Графический
информационный дисплейили
● Цветной информационный
дисплей
Информационный дисплей распо‐ ложен в приборной панели над ин‐
формационно-развлекательной
системой.
Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.

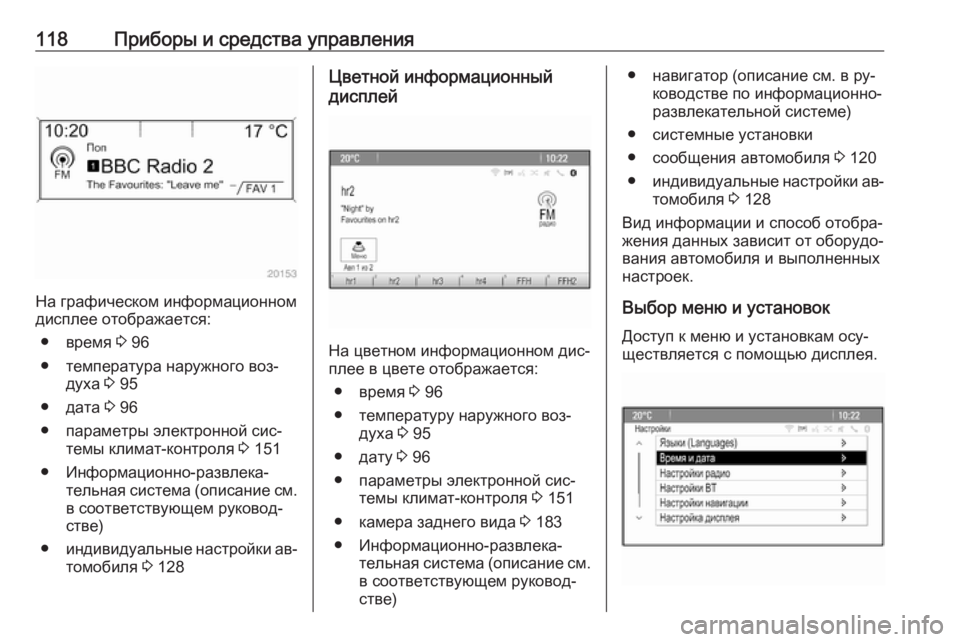

118Приборы и средства управления
На графическом информационном
дисплее отображается:
● время 3 96
● температура наружного воз‐ духа 3 95
● дата 3 96
● параметры электронной сис‐ темы климат-контроля 3 151
● Информационно-развлека‐ тельная система (описание см.в соответствующем руковод‐стве)
● индивидуальные настройки ав‐
томобиля 3 128
Цветной информационный
дисплей
На цветном информационном дис‐
плее в цвете отображается:
● время 3 96
● температуру наружного воз‐ духа 3 95
● дату 3 96
● параметры электронной сис‐ темы климат-контроля 3 151
● камера заднего вида 3 183
● Информационно-развлека‐ тельная система (описание см.в соответствующем руковод‐стве)
● навигатор (описание см. в ру‐ ководстве по информационно-
развлекательной системе)
● системные установки
● сообщения автомобиля 3 120
● индивидуальные настройки ав‐
томобиля 3 128
Вид информации и способ отобра‐
жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.
Выбор меню и установок
Доступ к меню и установкам осу‐ ществляется с помощью дисплея.
