Page 11 of 193

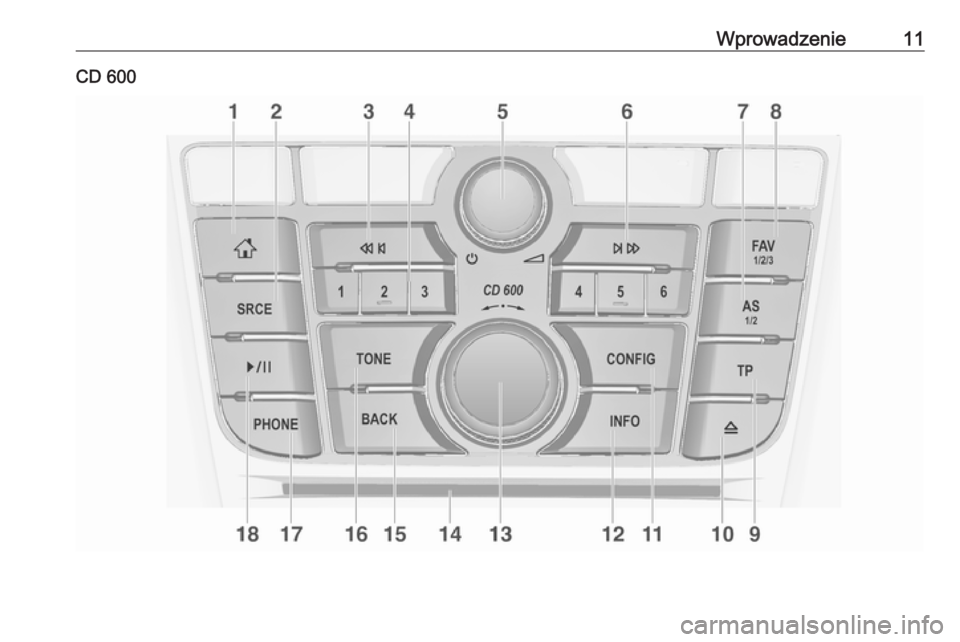

Wprowadzenie11CD 600
Page 12 of 193
12Wprowadzenie1;
Uzyskiwanie dostępu do
strony głównej ....................... 17
2 SRCE (Źródło)
Nacisnąć w celu
przełączenia między
różnymi źródłami sygnału audio
Odtwarzacz CD/MP3 ............32
USB ....................................... 35
AUX ....................................... 35
Bluetooth ............................... 35
AM ......................................... 25 FM ......................................... 25
DAB ....................................... 25
3 s
Radioodbiornik:
wyszukiwanie stacji (w tył) ....25CD/MP3/WMA:
przechodzenie do
poprzedniego utworu ............33
Urządzenia zewnętrzne:
przechodzenie do
poprzedniego utworu ............37
4 Przyciski stacji radiowych 1...6
Długie naciśnięcie:
zapisywanie stacji .................27
Krótkie naciśnięcie:
wybieranie stacji .................... 27
5 m
Naciśnięcie: włączanie i
wyłączanie systemu ..............14
Obrót: regulowanie
głośności ............................... 14
6 u
Radioodbiornik:
wyszukiwanie stacji (w
przód) .................................... 25CD/MP3/WMA:
przechodzenie do
następnego utworu ...............33
Urządzenia zewnętrzne:
przechodzenie do
następnego utworu ...............37
7 AS 1/2
Krótkie naciśnięcie:
otwieranie listy
automatycznie
zapisanych stacji ...................27
Długie naciśnięcie:
automatyczne
zapisywanie stacji .................27
8 FAV 1/2/3
Otwieranie listy ulubionych ...27
9 TP
Włączanie i wyłączanie
funkcji komunikatów dla
kierowców ............................. 28
10 d
Wysuwanie CD .....................33
11 CONFIG
Otwieranie menu ustawień ...22
Page 13 of 193

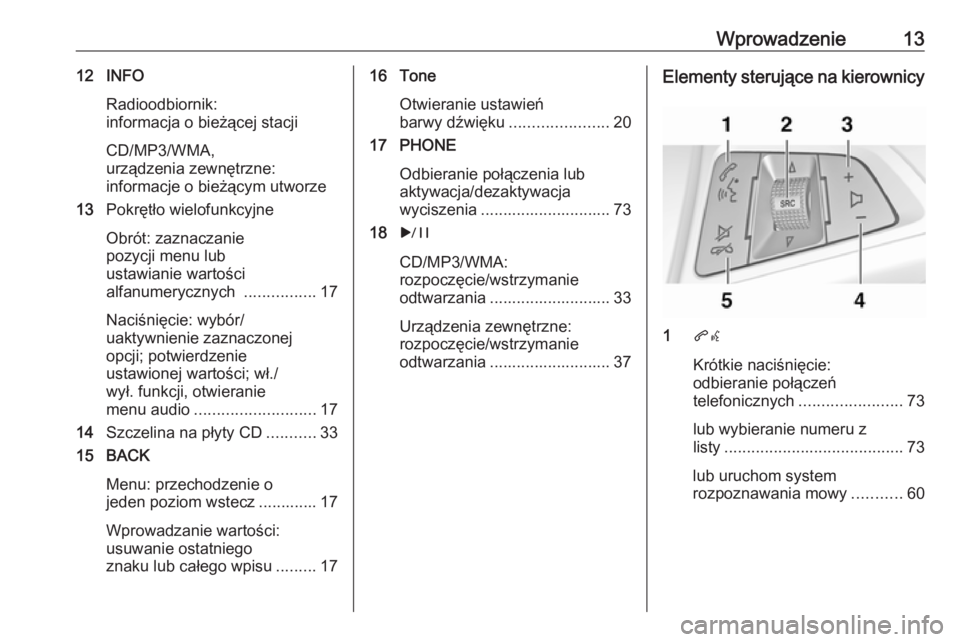

Wprowadzenie1312 INFORadioodbiornik:
informacja o bieżącej stacji
CD/MP3/WMA,
urządzenia zewnętrzne:
informacje o bieżącym utworze
13 Pokrętło wielofunkcyjne
Obrót: zaznaczanie
pozycji menu lub
ustawianie wartości alfanumerycznych ................17
Naciśnięcie: wybór/
uaktywnienie zaznaczonej
opcji; potwierdzenie
ustawionej wartości; wł./
wył. funkcji, otwieranie
menu audio ........................... 17
14 Szczelina na płyty CD ...........33
15 BACK
Menu: przechodzenie o
jeden poziom wstecz ............. 17
Wprowadzanie wartości:
usuwanie ostatniego
znaku lub całego wpisu .........1716 Tone
Otwieranie ustawień
barwy dźwięku ......................20
17 PHONE
Odbieranie połączenia lub
aktywacja/dezaktywacja
wyciszenia ............................. 73
18 r
CD/MP3/WMA:
rozpoczęcie/wstrzymanie
odtwarzania ........................... 33
Urządzenia zewnętrzne:
rozpoczęcie/wstrzymanie
odtwarzania ........................... 37Elementy sterujące na kierownicy
1 qw
Krótkie naciśnięcie:
odbieranie połączeń
telefonicznych ....................... 73
lub wybieranie numeru z
listy ........................................ 73
lub uruchom system
rozpoznawania mowy ...........60

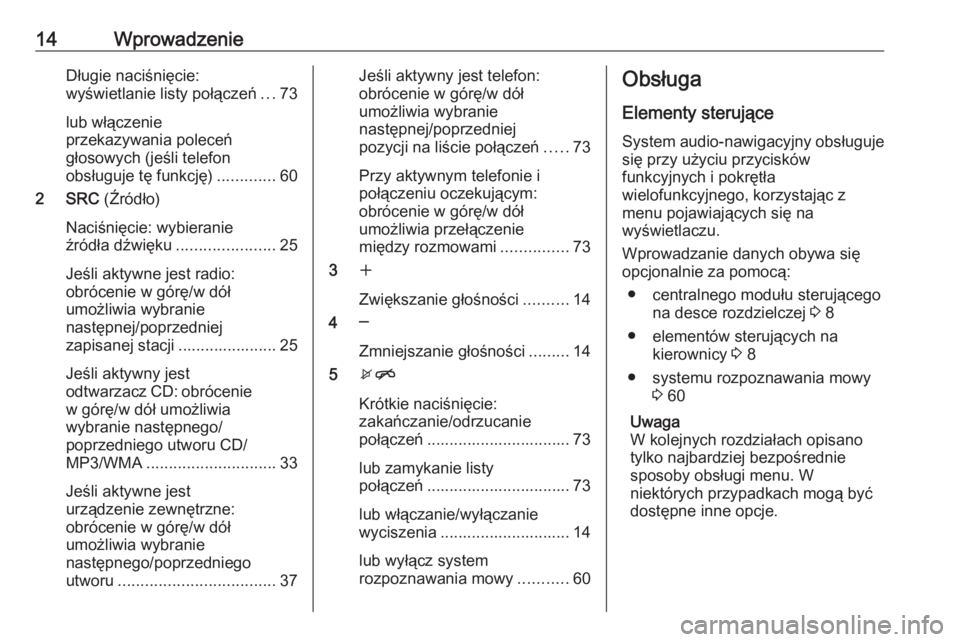

Page 14 of 193
14WprowadzenieDługie naciśnięcie:
wyświetlanie listy połączeń ...73
lub włączenie
przekazywania poleceń
głosowych (jeśli telefon
obsługuje tę funkcję) .............60
2 SRC (Źródło)
Naciśnięcie: wybieranie
źródła dźwięku ......................25
Jeśli aktywne jest radio:
obrócenie w górę/w dół
umożliwia wybranie
następnej/poprzedniej
zapisanej stacji ...................... 25
Jeśli aktywny jest
odtwarzacz CD: obrócenie
w górę/w dół umożliwia
wybranie następnego/
poprzedniego utworu CD/
MP3/WMA ............................. 33
Jeśli aktywne jest
urządzenie zewnętrzne:
obrócenie w górę/w dół
umożliwia wybranie
następnego/poprzedniego
utworu ................................... 37Jeśli aktywny jest telefon:
obrócenie w górę/w dół
umożliwia wybranie
następnej/poprzedniej
pozycji na liście połączeń .....73
Przy aktywnym telefonie i
połączeniu oczekującym:
obrócenie w górę/w dół
umożliwia przełączenie
między rozmowami ...............73
3 w
Zwiększanie głośności ..........14
4 ─
Zmniejszanie głośności .........14
5 xn
Krótkie naciśnięcie:
zakańczanie/odrzucanie
połączeń ................................ 73
lub zamykanie listy
połączeń ................................ 73
lub włączanie/wyłączanie
wyciszenia ............................. 14
lub wyłącz system
rozpoznawania mowy ...........60Obsługa
Elementy sterujące
System audio-nawigacyjny obsługuje
się przy użyciu przycisków
funkcyjnych i pokrętła
wielofunkcyjnego, korzystając z
menu pojawiających się na
wyświetlaczu.
Wprowadzanie danych obywa się
opcjonalnie za pomocą:
● centralnego modułu sterującego na desce rozdzielczej 3 8
● elementów sterujących na kierownicy 3 8
● systemu rozpoznawania mowy 3 60
Uwaga
W kolejnych rozdziałach opisano
tylko najbardziej bezpośrednie
sposoby obsługi menu. W
niektórych przypadkach mogą być
dostępne inne opcje.

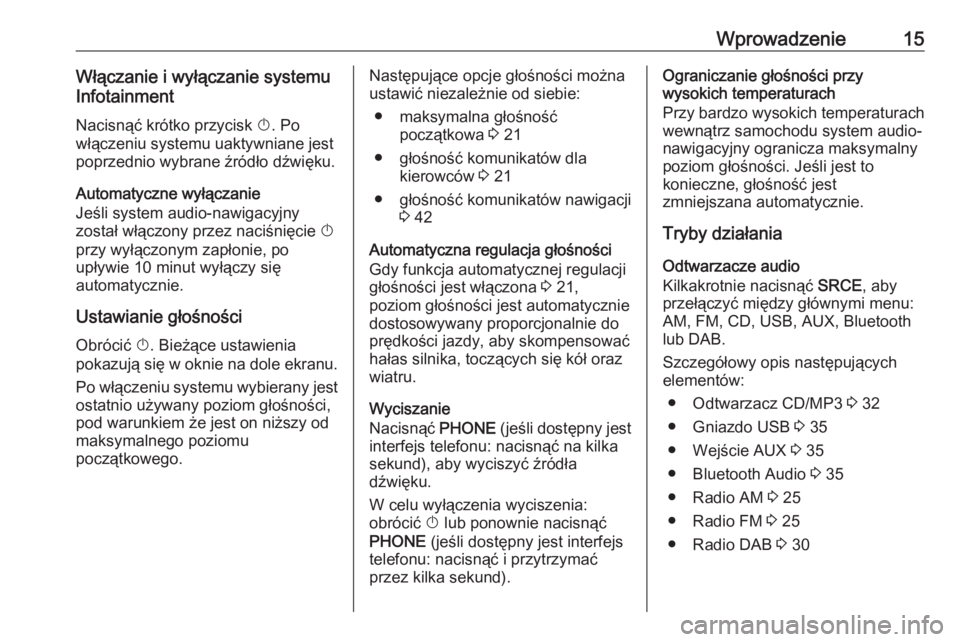

Page 15 of 193
Wprowadzenie15Włączanie i wyłączanie systemu
Infotainment
Nacisnąć krótko przycisk X. Po
włączeniu systemu uaktywniane jest
poprzednio wybrane źródło dźwięku.
Automatyczne wyłączanie
Jeśli system audio-nawigacyjny
został włączony przez naciśnięcie X
przy wyłączonym zapłonie, po
upływie 10 minut wyłączy się
automatycznie.
Ustawianie głośności Obrócić X. Bieżące ustawienia
pokazują się w oknie na dole ekranu.
Po włączeniu systemu wybierany jestostatnio używany poziom głośności,
pod warunkiem że jest on niższy od
maksymalnego poziomu
początkowego.Następujące opcje głośności można
ustawić niezależnie od siebie:
● maksymalna głośność początkowa 3 21
● głośność komunikatów dla kierowców 3 21
● głośność komunikatów nawigacji 3 42
Automatyczna regulacja głośności
Gdy funkcja automatycznej regulacji
głośności jest włączona 3 21,
poziom głośności jest automatycznie
dostosowywany proporcjonalnie do
prędkości jazdy, aby skompensować
hałas silnika, toczących się kół oraz
wiatru.
Wyciszanie
Nacisnąć PHONE (jeśli dostępny jest
interfejs telefonu: nacisnąć na kilka
sekund), aby wyciszyć źródła
dźwięku.
W celu wyłączenia wyciszenia:
obrócić X lub ponownie nacisnąć
PHONE (jeśli dostępny jest interfejs
telefonu: nacisnąć i przytrzymać
przez kilka sekund).Ograniczanie głośności przy
wysokich temperaturach
Przy bardzo wysokich temperaturach
wewnątrz samochodu system audio-
nawigacyjny ogranicza maksymalny
poziom głośności. Jeśli jest to
konieczne, głośność jest
zmniejszana automatycznie.
Tryby działania
Odtwarzacze audio
Kilkakrotnie nacisnąć SRCE, aby
przełączyć między głównymi menu:
AM, FM, CD, USB, AUX, Bluetooth
lub DAB.
Szczegółowy opis następujących
elementów:
● Odtwarzacz CD/MP3 3 32
● Gniazdo USB 3 35
● Wejście AUX 3 35
● Bluetooth Audio 3 35
● Radio AM 3 25
● Radio FM 3 25
● Radio DAB 3 30

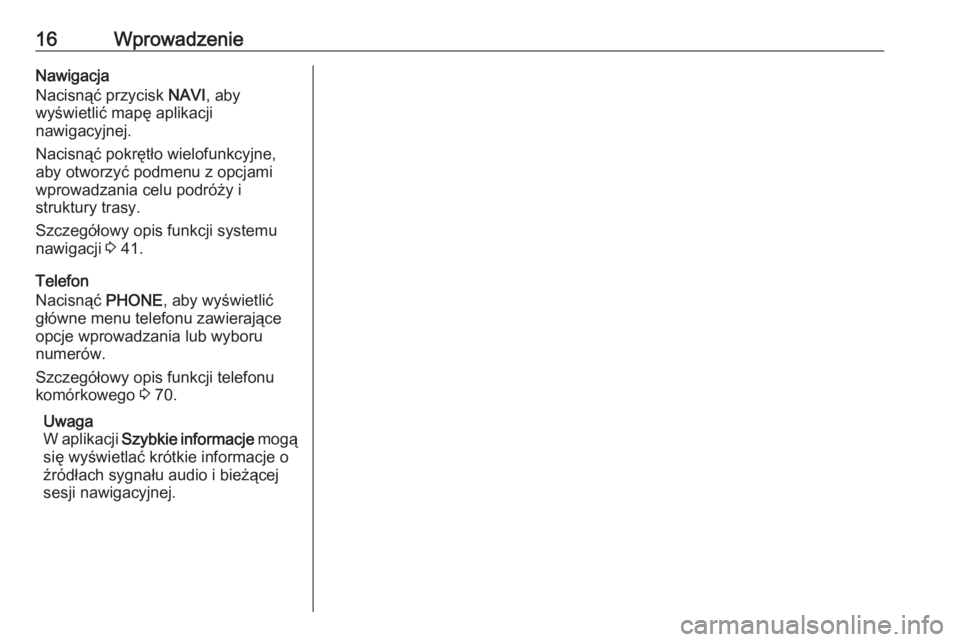

Page 16 of 193
16WprowadzenieNawigacja
Nacisnąć przycisk NAVI, aby
wyświetlić mapę aplikacji
nawigacyjnej.
Nacisnąć pokrętło wielofunkcyjne,
aby otworzyć podmenu z opcjami
wprowadzania celu podróży i
struktury trasy.
Szczegółowy opis funkcji systemu
nawigacji 3 41.
Telefon
Nacisnąć PHONE, aby wyświetlić
główne menu telefonu zawierające
opcje wprowadzania lub wyboru
numerów.
Szczegółowy opis funkcji telefonu
komórkowego 3 70.
Uwaga
W aplikacji Szybkie informacje mogą
się wyświetlać krótkie informacje o źródłach sygnału audio i bieżącej sesji nawigacyjnej.

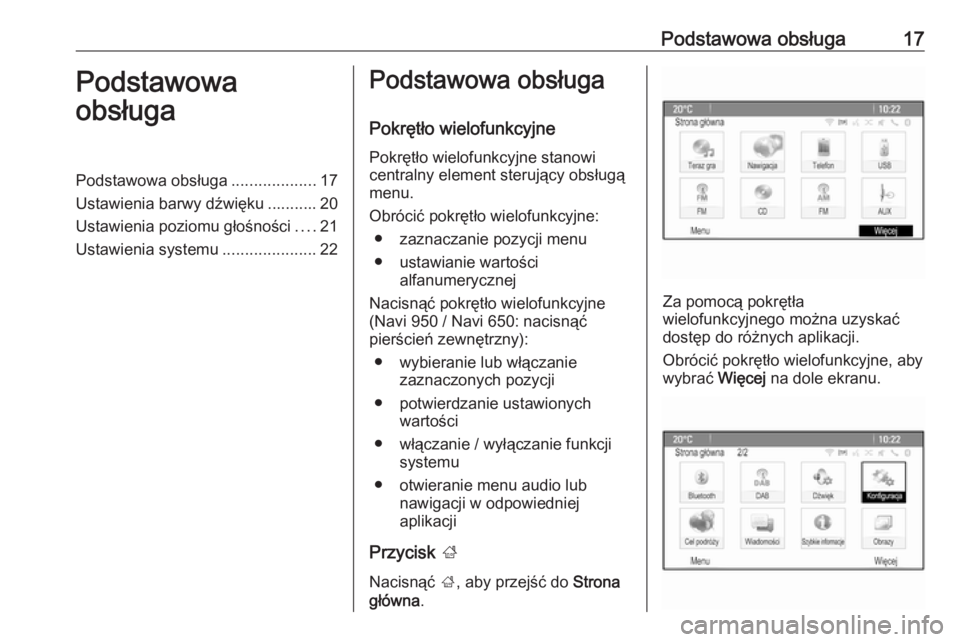

Page 17 of 193
Podstawowa obsługa17Podstawowa
obsługaPodstawowa obsługa ...................17
Ustawienia barwy dźwięku ........... 20
Ustawienia poziomu głośności ....21
Ustawienia systemu .....................22Podstawowa obsługa
Pokrętło wielofunkcyjne Pokrętło wielofunkcyjne stanowi
centralny element sterujący obsługą
menu.
Obrócić pokrętło wielofunkcyjne: ● zaznaczanie pozycji menu
● ustawianie wartości alfanumerycznej
Nacisnąć pokrętło wielofunkcyjne
(Navi 950 / Navi 650: nacisnąć
pierścień zewnętrzny):
● wybieranie lub włączanie zaznaczonych pozycji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
● otwieranie menu audio lub nawigacji w odpowiedniej
aplikacji
Przycisk ;
Nacisnąć ;, aby przejść do Strona
główna .
Za pomocą pokrętła
wielofunkcyjnego można uzyskać
dostęp do różnych aplikacji.
Obrócić pokrętło wielofunkcyjne, aby
wybrać Więcej na dole ekranu.

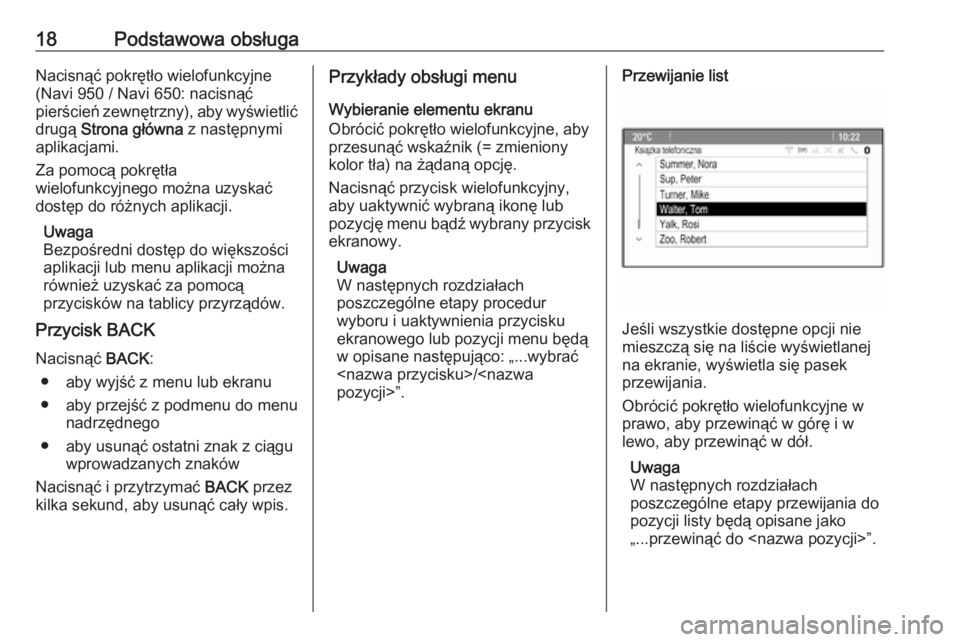

Page 18 of 193
18Podstawowa obsługaNacisnąć pokrętło wielofunkcyjne
(Navi 950 / Navi 650: nacisnąć pierścień zewnętrzny), aby wyświetlić
drugą Strona główna z następnymi
aplikacjami.
Za pomocą pokrętła
wielofunkcyjnego można uzyskać
dostęp do różnych aplikacji.
Uwaga
Bezpośredni dostęp do większości
aplikacji lub menu aplikacji można
również uzyskać za pomocą
przycisków na tablicy przyrządów.
Przycisk BACK
Nacisnąć BACK:
● aby wyjść z menu lub ekranu
● aby przejść z podmenu do menu nadrzędnego
● aby usunąć ostatni znak z ciągu wprowadzanych znaków
Nacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.Przykłady obsługi menu
Wybieranie elementu ekranu
Obrócić pokrętło wielofunkcyjne, aby
przesunąć wskaźnik (= zmieniony
kolor tła) na żądaną opcję.
Nacisnąć przycisk wielofunkcyjny,
aby uaktywnić wybraną ikonę lub
pozycję menu bądź wybrany przycisk ekranowy.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
ekranowego lub pozycji menu będą
w opisane następująco: „...wybrać
Jeśli wszystkie dostępne opcji nie
mieszczą się na liście wyświetlanej
na ekranie, wyświetla się pasek
przewijania.
Obrócić pokrętło wielofunkcyjne w
prawo, aby przewinąć w górę i w
lewo, aby przewinąć w dół.
Uwaga
W następnych rozdziałach
poszczególne etapy przewijania do
pozycji listy będą opisane jako
„...przewinąć do

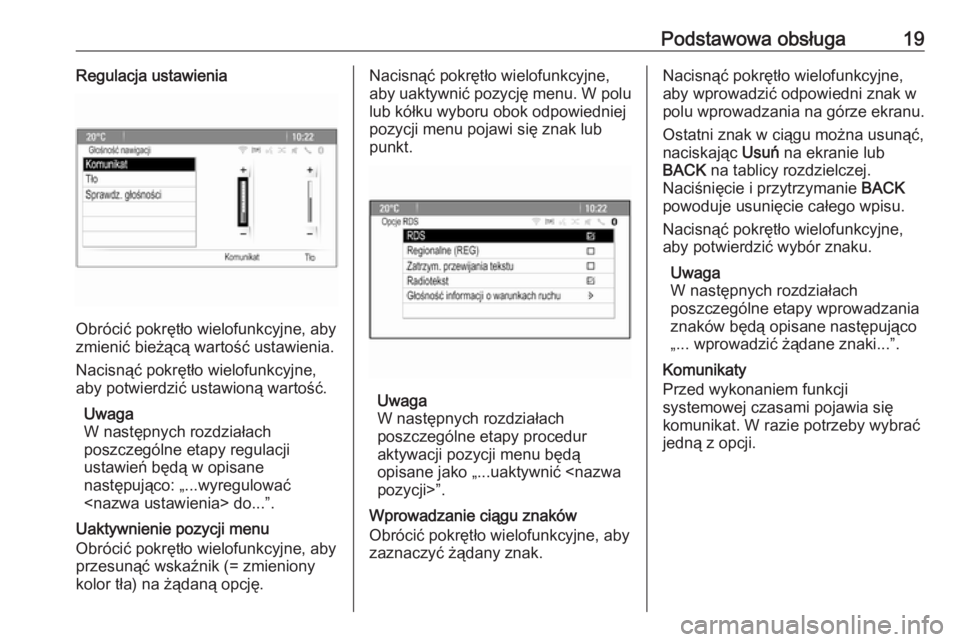

Page 19 of 193
Podstawowa obsługa19Regulacja ustawienia
Obrócić pokrętło wielofunkcyjne, aby
zmienić bieżącą wartość ustawienia.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić ustawioną wartość.
Uwaga
W następnych rozdziałach
poszczególne etapy regulacji
ustawień będą w opisane
następująco: „...wyregulować
Uaktywnienie pozycji menu
Obrócić pokrętło wielofunkcyjne, aby
przesunąć wskaźnik (= zmieniony
kolor tła) na żądaną opcję.
Nacisnąć pokrętło wielofunkcyjne,
aby uaktywnić pozycję menu. W polu lub kółku wyboru obok odpowiedniej
pozycji menu pojawi się znak lub
punkt.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
aktywacji pozycji menu będą
opisane jako „...uaktywnić
Wprowadzanie ciągu znaków
Obrócić pokrętło wielofunkcyjne, aby
zaznaczyć żądany znak.
Nacisnąć pokrętło wielofunkcyjne,
aby wprowadzić odpowiedni znak w
polu wprowadzania na górze ekranu.
Ostatni znak w ciągu można usunąć,
naciskając Usuń na ekranie lub
BACK na tablicy rozdzielczej.
Naciśnięcie i przytrzymanie BACK
powoduje usunięcie całego wpisu.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić wybór znaku.
Uwaga
W następnych rozdziałach
poszczególne etapy wprowadzania
znaków będą opisane następująco
„... wprowadzić żądane znaki...”.
Komunikaty
Przed wykonaniem funkcji
systemowej czasami pojawia się
komunikat. W razie potrzeby wybrać
jedną z opcji.

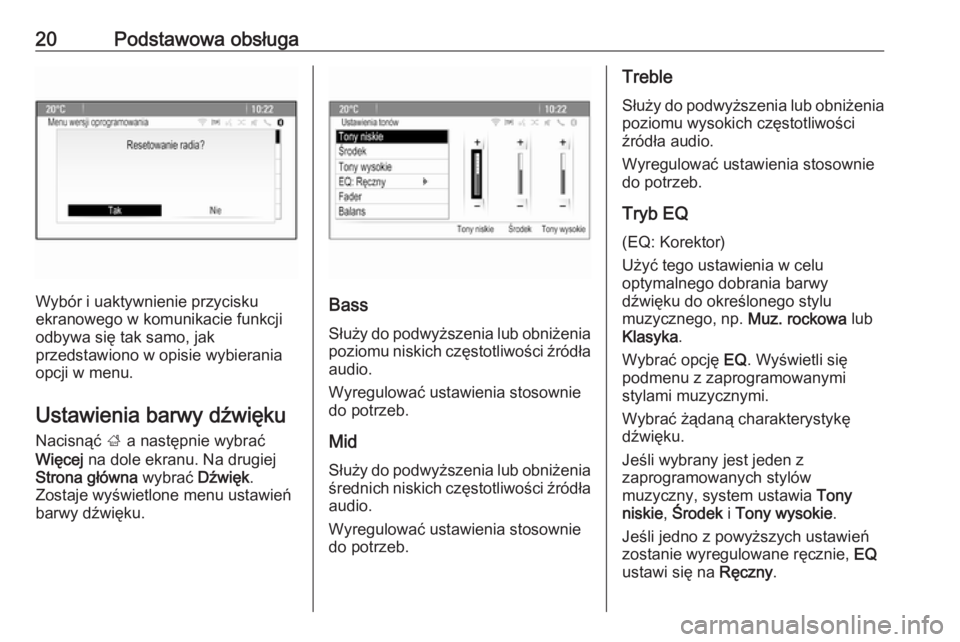

Page 20 of 193
20Podstawowa obsługa
Wybór i uaktywnienie przycisku
ekranowego w komunikacie funkcji
odbywa się tak samo, jak
przedstawiono w opisie wybierania opcji w menu.
Ustawienia barwy dźwięku Nacisnąć ; a następnie wybrać
Więcej na dole ekranu. Na drugiej
Strona główna wybrać Dźwięk.
Zostaje wyświetlone menu ustawień
barwy dźwięku.Bass
Służy do podwyższenia lub obniżenia
poziomu niskich częstotliwości źródła
audio.
Wyregulować ustawienia stosownie
do potrzeb.
Mid
Służy do podwyższenia lub obniżenia
średnich niskich częstotliwości źródła audio.
Wyregulować ustawienia stosownie
do potrzeb.
Treble
Służy do podwyższenia lub obniżenia
poziomu wysokich częstotliwości
źródła audio.
Wyregulować ustawienia stosownie
do potrzeb.
Tryb EQ (EQ: Korektor)
Użyć tego ustawienia w celu
optymalnego dobrania barwy
dźwięku do określonego stylu
muzycznego, np. Muz. rockowa lub
Klasyka .
Wybrać opcję EQ. Wyświetli się
podmenu z zaprogramowanymi
stylami muzycznymi.
Wybrać żądaną charakterystykę
dźwięku.
Jeśli wybrany jest jeden z
zaprogramowanych stylów
muzyczny, system ustawia Tony
niskie , Środek i Tony wysokie .
Jeśli jedno z powyższych ustawień
zostanie wyregulowane ręcznie, EQ
ustawi się na Ręczny.
