OPEL MERIVA 2016 Instruktionsbog (in Danish)

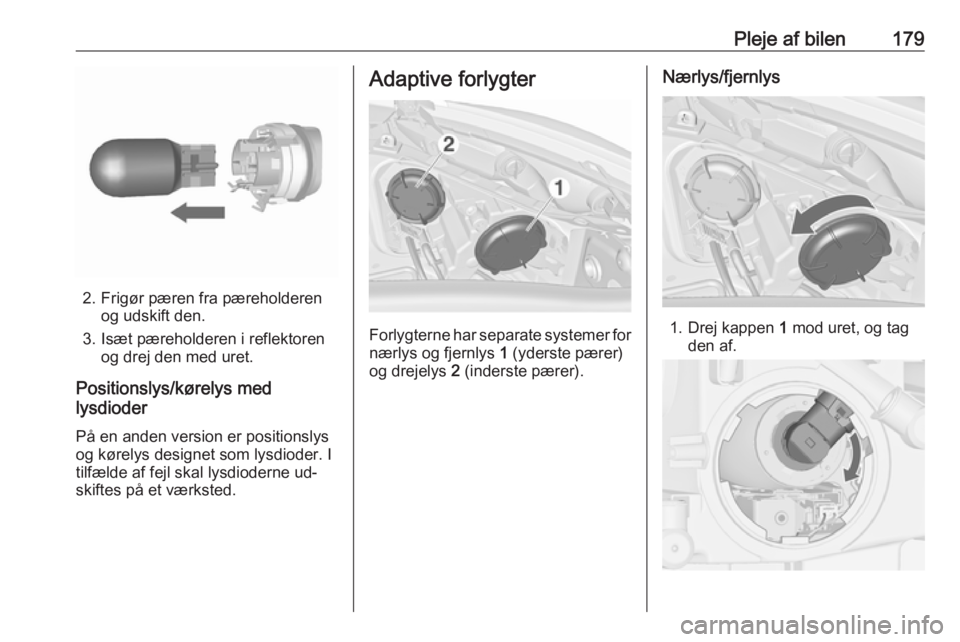

Pleje af bilen179
2. Frigør pæren fra pæreholderenog udskift den.
3. Isæt pæreholderen i reflektoren og drej den med uret.
Positionslys/kørelys med
lysdioder
På en anden version er positionslys
og kørelys designet som lysdioder. I
tilfælde af fejl skal lysdioderne ud‐
skiftes på et værksted.
Adaptive forlygter
Forlygterne har separate systemer for
nærlys og fjernlys 1 (yderste pærer)
og drejelys 2 (inderste pærer).
Nærlys/fjernlys
1. Drej kappen 1 mod uret, og tag
den af.

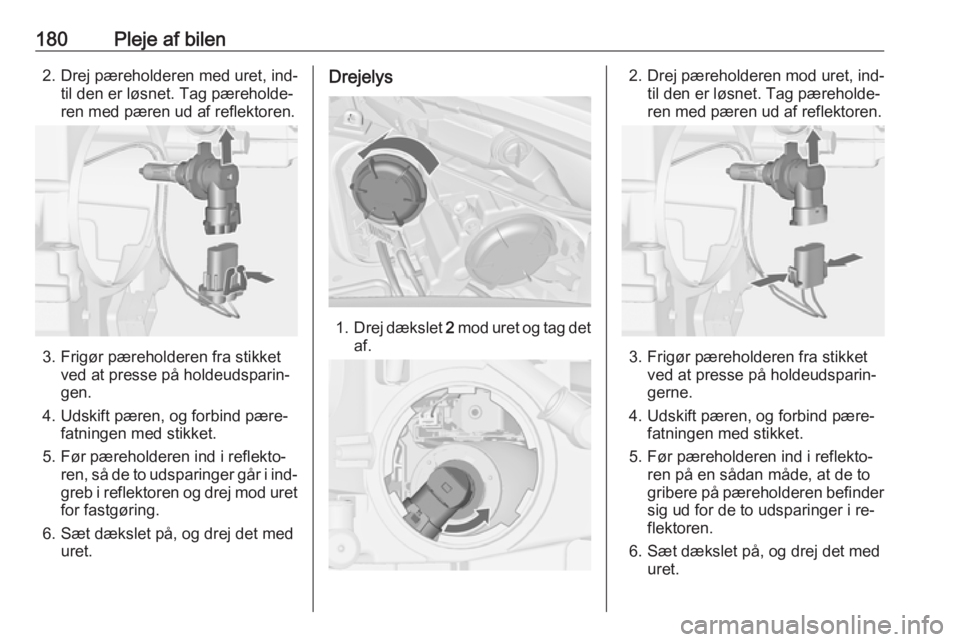

180Pleje af bilen2. Drej pæreholderen med uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pæreholderen fra stikket ved at presse på holdeudsparin‐
gen.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren, så de to udsparinger går i ind‐
greb i reflektoren og drej mod uret for fastgøring.
6. Sæt dækslet på, og drej det med uret.
Drejelys
1.Drej dækslet 2 mod uret og tag det
af.
2. Drej pæreholderen mod uret, ind‐ til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pæreholderen fra stikket ved at presse på holdeudsparin‐
gerne.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.

Pleje af bilen181Positionslys/kørelysPositionslys og kørelys designet som
lysdioder. I tilfælde af fejl skal lysdio‐
derne udskiftes på et værksted.
Tågelygter
Der er adgang til pærerne fra bilens
underside.
1. Drej pæreholderen mod uret og fjern den fra reflektoren.
2. Frigør pæreholderen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pæreholderen med pæren.
4. Tilkobl stikket.
5. Sæt pæreholderen i reflektoren.
6. Drej pæreholderen med uret, og lad den gå i hak.

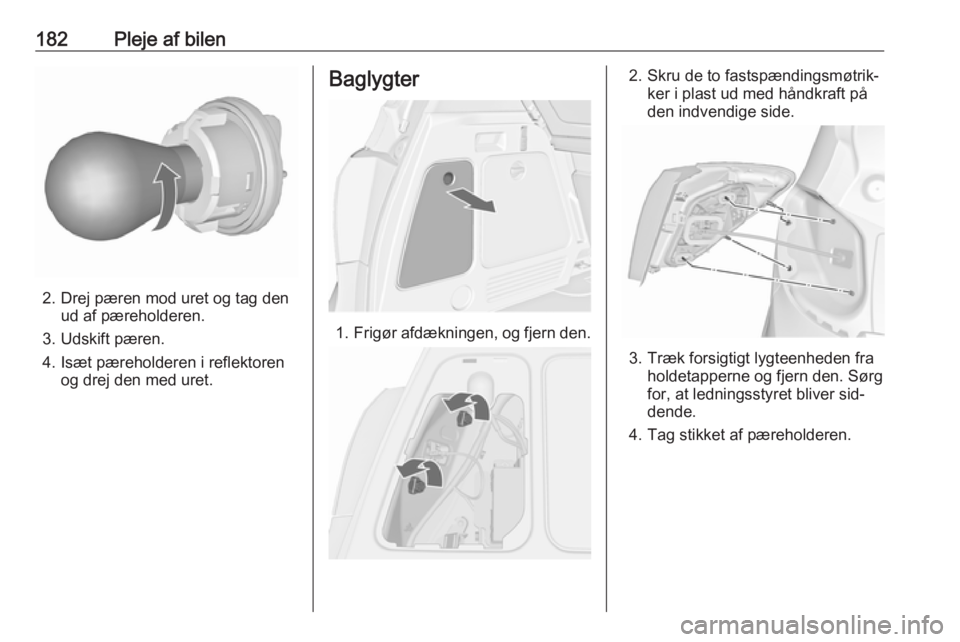

Forreste blinklys
1. Drej pæreholderen mod uret og tag den af.

182Pleje af bilen
2. Drej pæren mod uret og tag denud af pæreholderen.
3. Udskift pæren.
4. Isæt pæreholderen i reflektoren og drej den med uret.
Baglygter
1.Frigør afdækningen, og fjern den.
2. Skru de to fastspændingsmøtrik‐
ker i plast ud med håndkraft på
den indvendige side.
3. Træk forsigtigt lygteenheden fra holdetapperne og fjern den. Sørg
for, at ledningsstyret bliver sid‐
dende.
4. Tag stikket af pæreholderen.

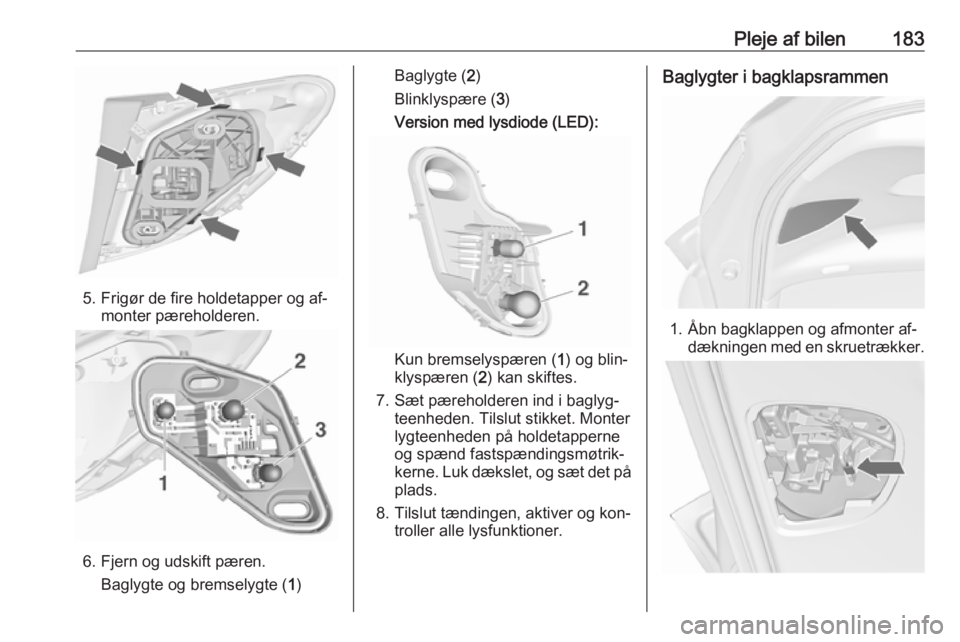

Pleje af bilen183
5. Frigør de fire holdetapper og af‐monter pæreholderen.
6. Fjern og udskift pæren.
Baglygte og bremselygte ( 1)
Baglygte ( 2)
Blinklyspære ( 3)
Version med lysdiode (LED):
Kun bremselyspæren ( 1) og blin‐
klyspæren ( 2) kan skiftes.
7. Sæt pæreholderen ind i baglyg‐ teenheden. Tilslut stikket. Monter
lygteenheden på holdetapperne
og spænd fastspændingsmøtrik‐
kerne. Luk dækslet, og sæt det på
plads.
8. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygter i bagklapsrammen
1. Åbn bagklappen og afmonter af‐dækningen med en skruetrækker.

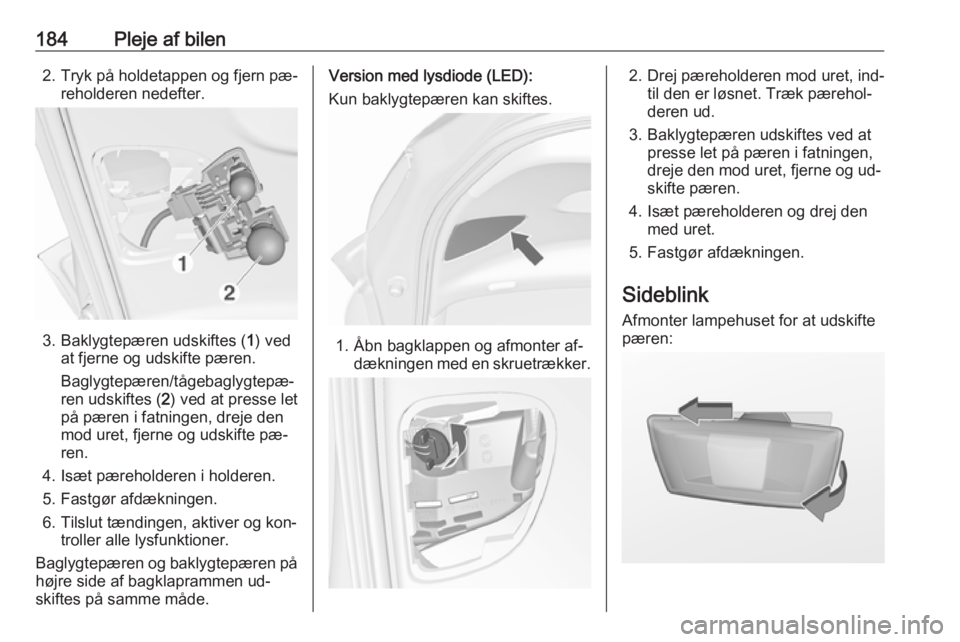

184Pleje af bilen2. Tryk på holdetappen og fjern pæ‐reholderen nedefter.
3. Baklygtepæren udskiftes ( 1) ved
at fjerne og udskifte pæren.
Baglygtepæren/tågebaglygtepæ‐
ren udskiftes ( 2) ved at presse let
på pæren i fatningen, dreje den
mod uret, fjerne og udskifte pæ‐
ren.
4. Isæt pæreholderen i holderen.
5. Fastgør afdækningen.
6. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygtepæren og baklygtepæren på højre side af bagklaprammen ud‐skiftes på samme måde.
Version med lysdiode (LED):
Kun baklygtepæren kan skiftes.
1. Åbn bagklappen og afmonter af‐ dækningen med en skruetrækker.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Træk pærehol‐
deren ud.
3. Baklygtepæren udskiftes ved at presse let på pæren i fatningen,
dreje den mod uret, fjerne og ud‐
skifte pæren.
4. Isæt pæreholderen og drej den med uret.
5. Fastgør afdækningen.

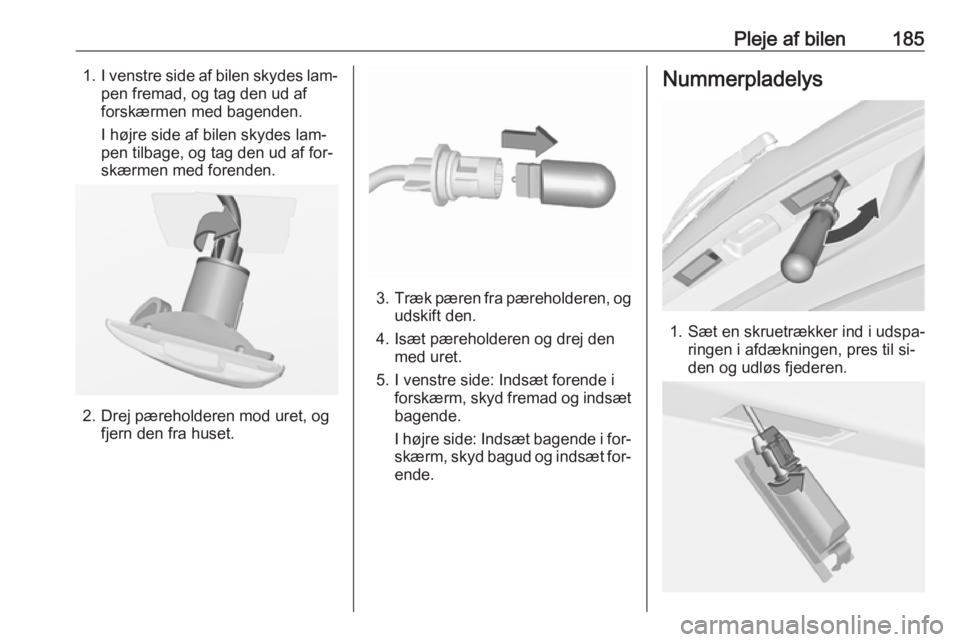

Sideblink Afmonter lampehuset for at udskiftepæren:

Pleje af bilen1851.I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af
forskærmen med bagenden.
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.

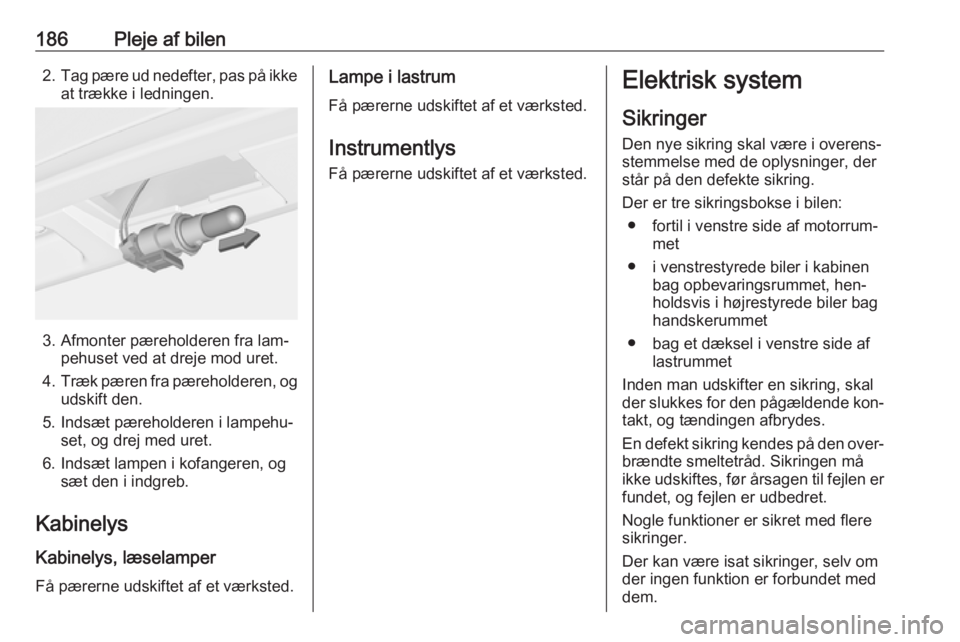

Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.

186Pleje af bilen2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4. Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet, hen‐
holdsvis i højrestyrede biler bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

Pleje af bilen187

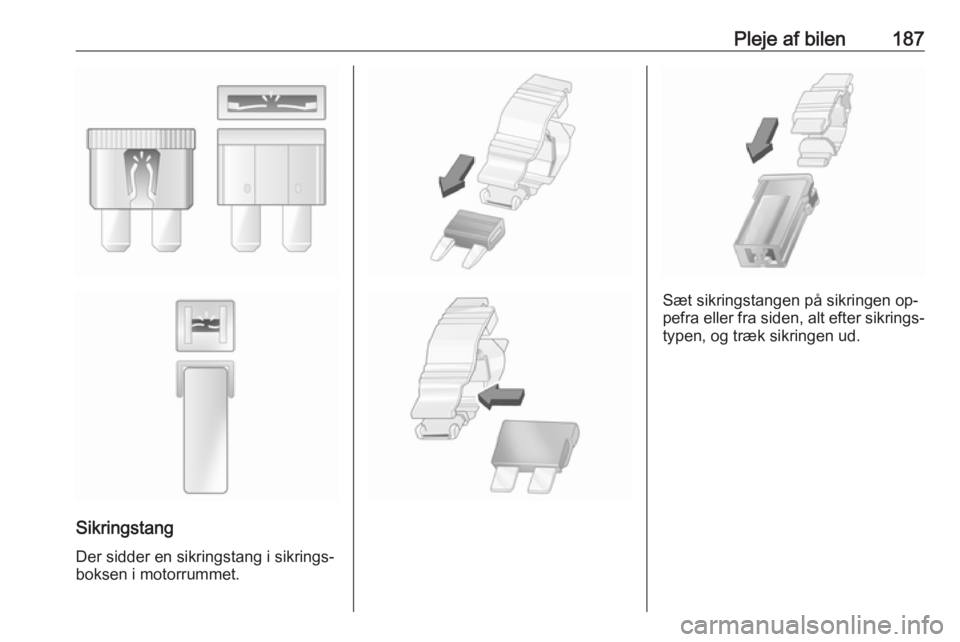

SikringstangDer sidder en sikringstang i sikrings‐boksen i motorrummet.
Sæt sikringstangen på sikringen op‐ pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.

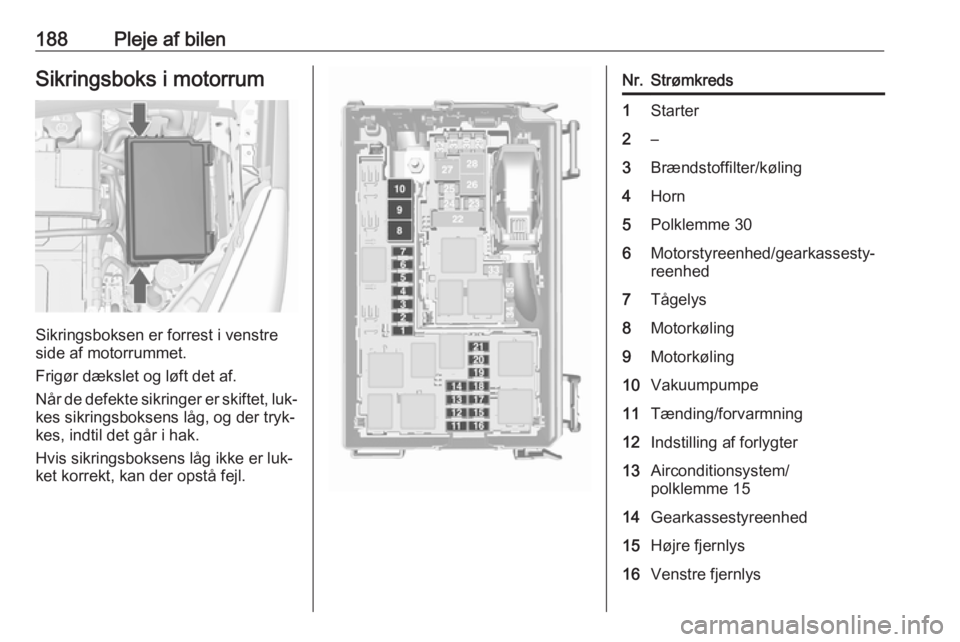

188Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Nr.Strømkreds1Starter2–3Brændstoffilter/køling4Horn5Polklemme 306Motorstyreenhed/gearkassesty‐
reenhed7Tågelys8Motorkøling9Motorkøling10Vakuumpumpe11Tænding/forvarmning12Indstilling af forlygter13Airconditionsystem/
polklemme 1514Gearkassestyreenhed15Højre fjernlys16Venstre fjernlys
