OPEL MERIVA 2016 Kezelési útmutató (in Hungarian)

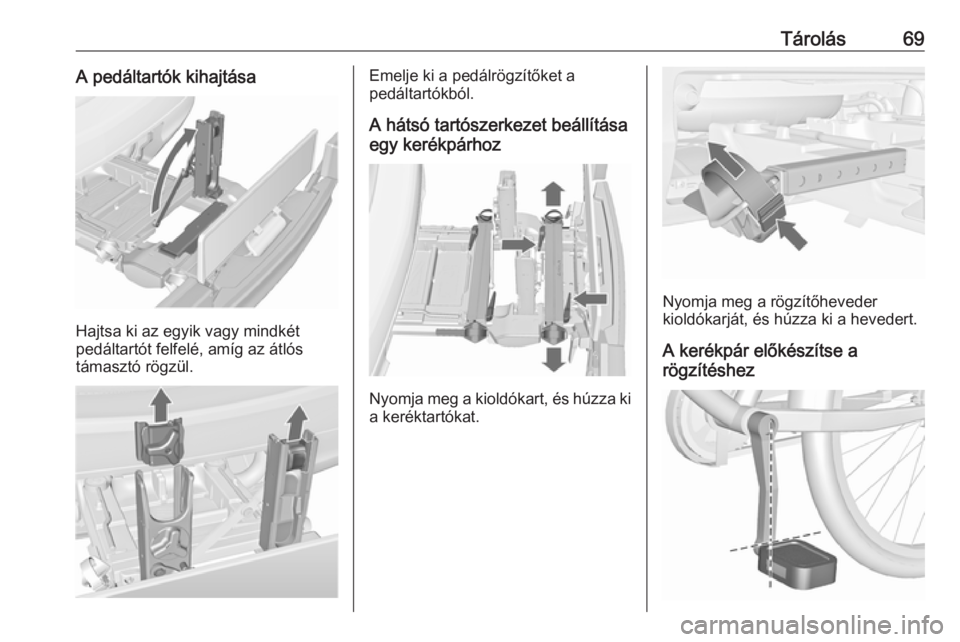

Tárolás69A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.
A hátsó tartószerkezet beállítása
egy kerékpárhoz
Nyomja meg a kioldókart, és húzza ki a keréktartókat.
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a
rögzítéshez

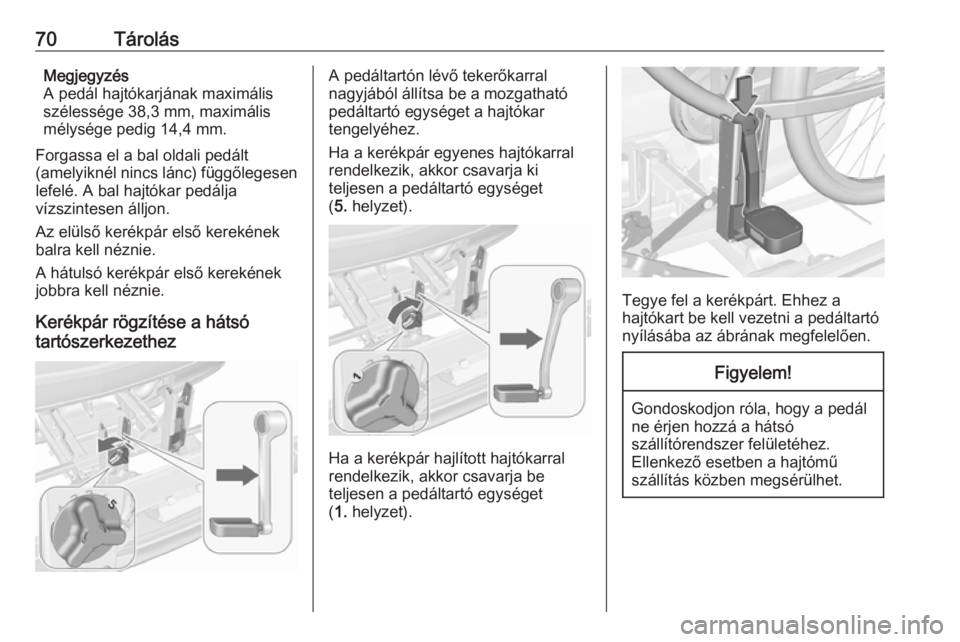

70TárolásMegjegyzés
A pedál hajtókarjának maximális szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.
Kerékpár rögzítése a hátsó
tartószerkezethezA pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet
( 5. helyzet).
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet
( 1. helyzet).
Tegye fel a kerékpárt. Ehhez a
hajtókart be kell vezetni a pedáltartó
nyílásába az ábrának megfelelően.
Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a hajtómű
szállítás közben megsérülhet.

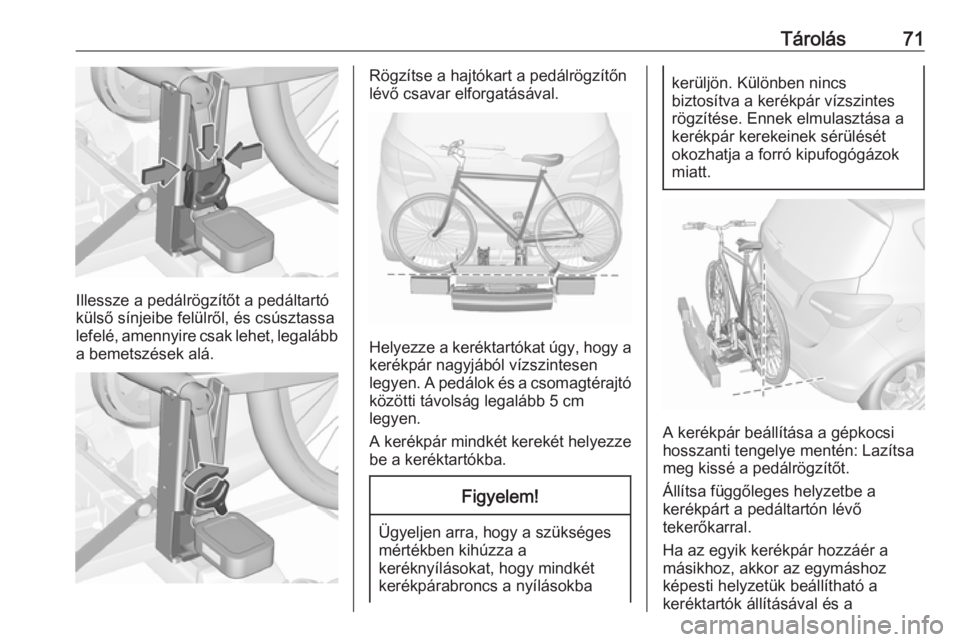

Tárolás71
Illessze a pedálrögzítőt a pedáltartó
külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet, legalább a bemetszések alá.
Rögzítse a hajtókart a pedálrögzítőn
lévő csavar elforgatásával.
Helyezze a keréktartókat úgy, hogy a
kerékpár nagyjából vízszintesen
legyen. A pedálok és a csomagtérajtó közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze be a keréktartókba.
Figyelem!
Ügyeljen arra, hogy a szükséges
mértékben kihúzza a
keréknyílásokat, hogy mindkét
kerékpárabroncs a nyílásokba
kerüljön. Különben nincs
biztosítva a kerékpár vízszintes
rögzítése. Ennek elmulasztása a kerékpár kerekeinek sérülését
okozhatja a forró kipufogógázok miatt.
A kerékpár beállítása a gépkocsi
hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.
Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a
keréktartók állításával és a

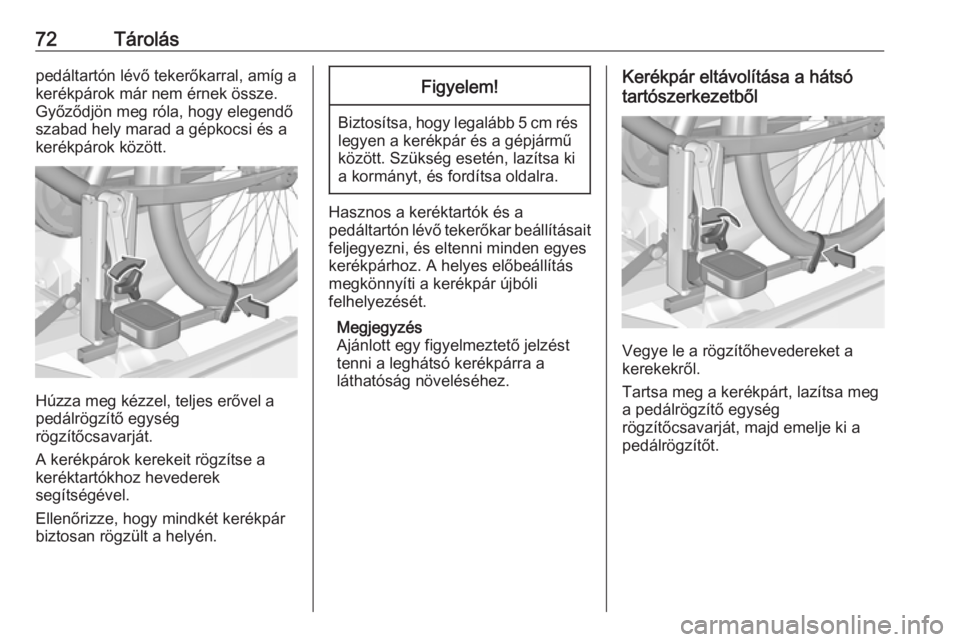

72Tároláspedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze.
Győződjön meg róla, hogy elegendő
szabad hely marad a gépkocsi és a
kerékpárok között.
Húzza meg kézzel, teljes erővel a
pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz hevederek
segítségével.
Ellenőrizze, hogy mindkét kerékpár
biztosan rögzült a helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
Megjegyzés
Ajánlott egy figyelmeztető jelzést
tenni a leghátsó kerékpárra a
láthatóság növeléséhez.
Kerékpár eltávolítása a hátsó
tartószerkezetből
Vegye le a rögzítőhevedereket a
kerekekről.
Tartsa meg a kerékpárt, lazítsa meg
a pedálrögzítő egység
rögzítőcsavarját, majd emelje ki a pedálrögzítőt.

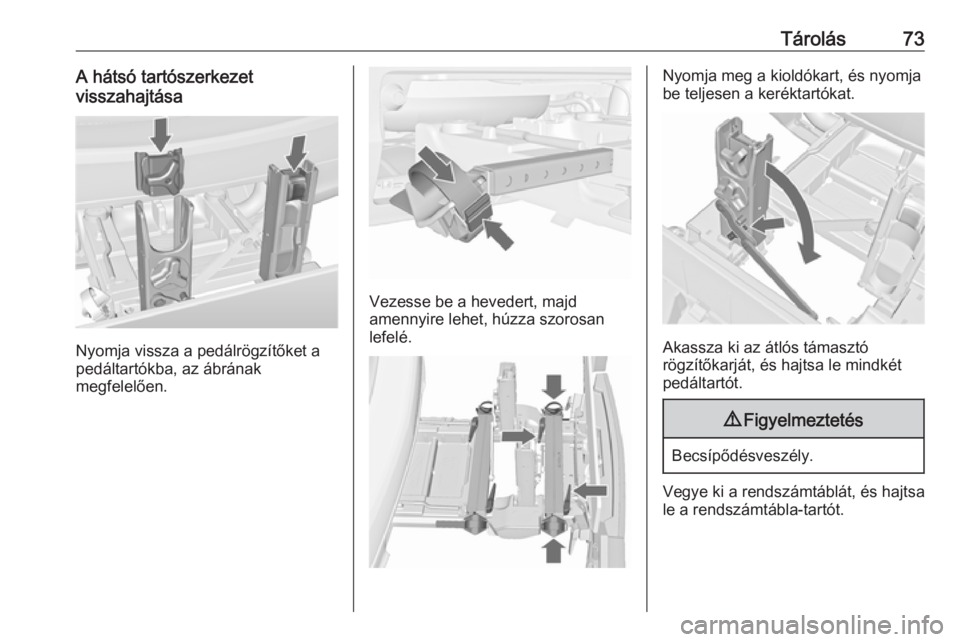

Tárolás73A hátsó tartószerkezet
visszahajtása
Nyomja vissza a pedálrögzítőket a
pedáltartókba, az ábrának
megfelelően.
Vezesse be a hevedert, majd
amennyire lehet, húzza szorosan lefelé.
Nyomja meg a kioldókart, és nyomja
be teljesen a keréktartókat.
Akassza ki az átlós támasztó
rögzítőkarját, és hajtsa le mindkét
pedáltartót.
9 Figyelmeztetés
Becsípődésveszély.
Vegye ki a rendszámtáblát, és hajtsa
le a rendszámtábla-tartót.

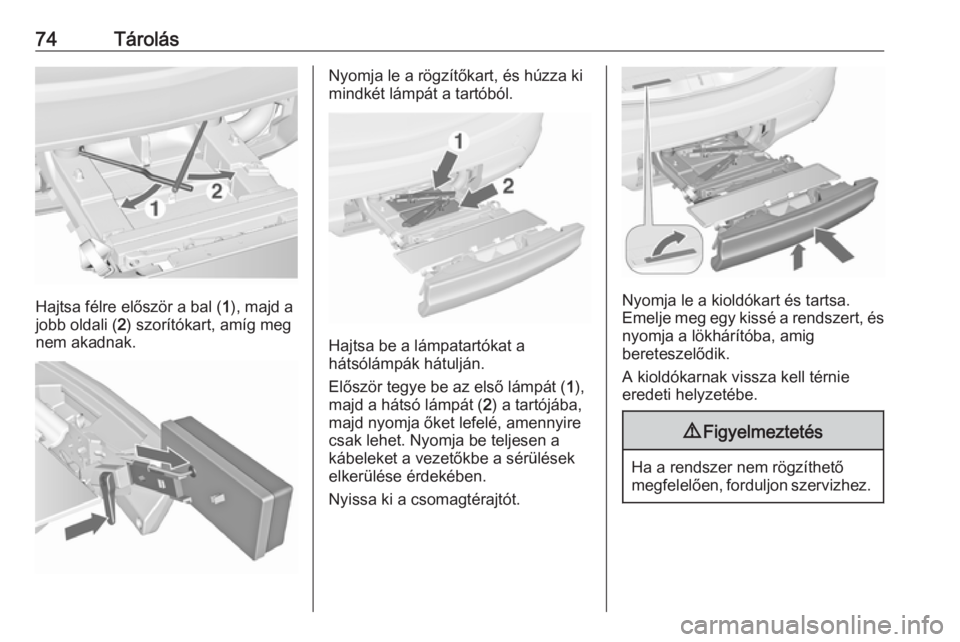

74Tárolás
Hajtsa félre először a bal (1), majd a
jobb oldali ( 2) szorítókart, amíg meg
nem akadnak.
Nyomja le a rögzítőkart, és húzza ki
mindkét lámpát a tartóból.
Hajtsa be a lámpatartókat a
hátsólámpák hátulján.
Először tegye be az első lámpát ( 1),
majd a hátsó lámpát ( 2) a tartójába,
majd nyomja őket lefelé, amennyire
csak lehet. Nyomja be teljesen a
kábeleket a vezetőkbe a sérülések
elkerülése érdekében.
Nyissa ki a csomagtérajtót.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

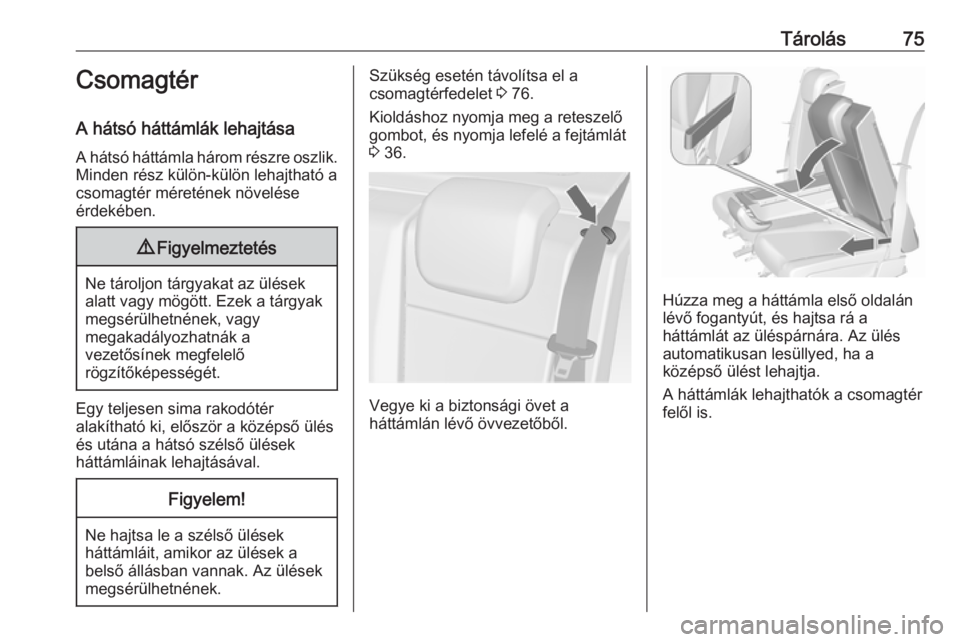

Tárolás75Csomagtér
A hátsó háttámlák lehajtása
A hátsó háttámla három részre oszlik.
Minden rész külön-külön lehajtható a
csomagtér méretének növelése
érdekében.9 Figyelmeztetés
Ne tároljon tárgyakat az ülések
alatt vagy mögött. Ezek a tárgyak
megsérülhetnének, vagy
megakadályozhatnák a
vezetősínek megfelelő
rögzítőképességét.
Egy teljesen sima rakodótér
alakítható ki, először a középső ülés
és utána a hátsó szélső ülések
háttámláinak lehajtásával.
Figyelem!
Ne hajtsa le a szélső ülések
háttámláit, amikor az ülések a
belső állásban vannak. Az ülések
megsérülhetnének.
Szükség esetén távolítsa el a
csomagtérfedelet 3 76.
Kioldáshoz nyomja meg a reteszelő gombot, és nyomja lefelé a fejtámlát
3 36.
Vegye ki a biztonsági övet a
háttámlán lévő övvezetőből.
Húzza meg a háttámla első oldalán
lévő fogantyút, és hajtsa rá a
háttámlát az üléspárnára. Az ülés
automatikusan lesüllyed, ha a
középső ülést lehajtja.
A háttámlák lehajthatók a csomagtér
felől is.

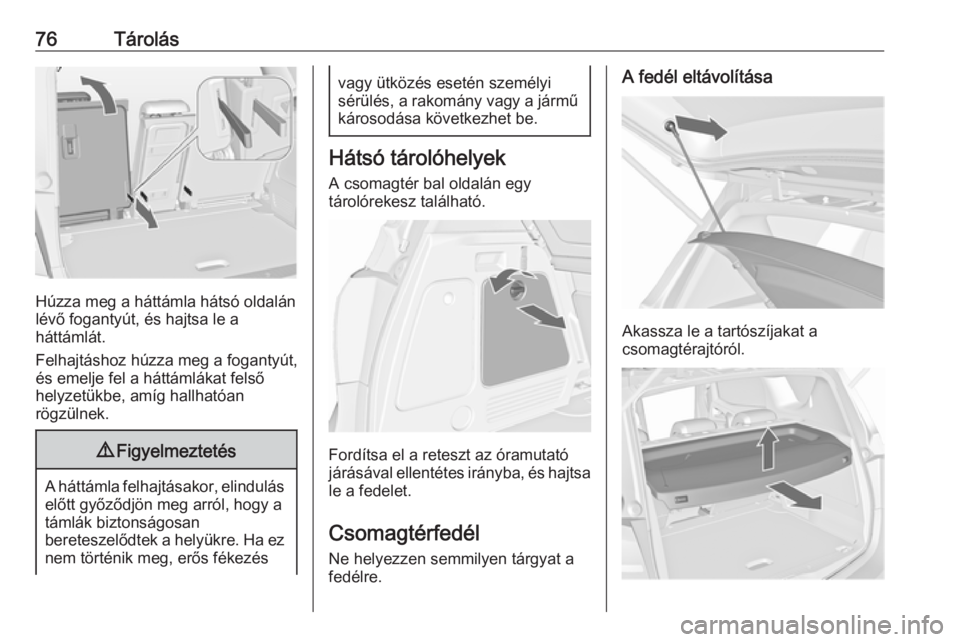

76Tárolás
Húzza meg a háttámla hátsó oldalán
lévő fogantyút, és hajtsa le a
háttámlát.
Felhajtáshoz húzza meg a fogantyút, és emelje fel a háttámlákat felső
helyzetükbe, amíg hallhatóan
rögzülnek.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, erős fékezés
vagy ütközés esetén személyi
sérülés, a rakomány vagy a jármű
károsodása következhet be.
Hátsó tárolóhelyek
A csomagtér bal oldalán egy
tárolórekesz található.
Fordítsa el a reteszt az óramutató
járásával ellentétes irányba, és hajtsa
le a fedelet.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
A fedél eltávolítása
Akassza le a tartószíjakat a
csomagtérajtóról.

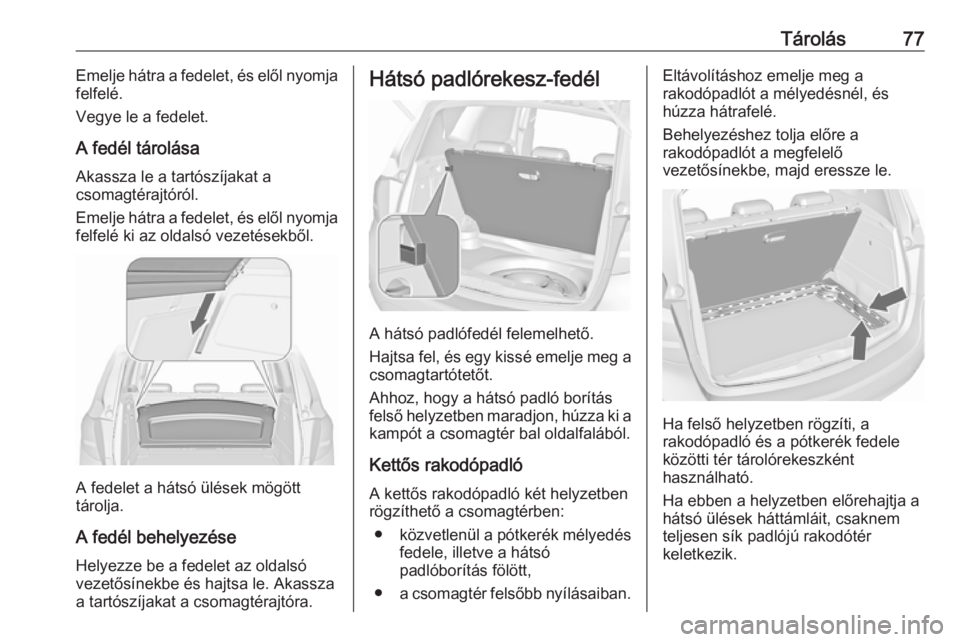

Tárolás77Emelje hátra a fedelet, és elől nyomja
felfelé.
Vegye le a fedelet.
A fedél tárolása
Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a fedelet, és elől nyomja felfelé ki az oldalsó vezetésekből.
A fedelet a hátsó ülések mögött
tárolja.
A fedél behelyezése Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
a tartószíjakat a csomagtérajtóra.
Hátsó padlórekesz-fedél
A hátsó padlófedél felemelhető.
Hajtsa fel, és egy kissé emelje meg a
csomagtartótetőt.
Ahhoz, hogy a hátsó padló borítás
felső helyzetben maradjon, húzza ki a
kampót a csomagtér bal oldalfalából.
Kettős rakodópadlóA kettős rakodópadló két helyzetben
rögzíthető a csomagtérben:
● közvetlenül a pótkerék mélyedés
fedele, illetve a hátsó
padlóborítás fölött,
● a csomagtér felsőbb nyílásaiban.
Eltávolításhoz emelje meg a
rakodópadlót a mélyedésnél, és
húzza hátrafelé.
Behelyezéshez tolja előre a
rakodópadlót a megfelelő
vezetősínekbe, majd eressze le.
Ha felső helyzetben rögzíti, a
rakodópadló és a pótkerék fedele
közötti tér tárolórekeszként
használható.
Ha ebben a helyzetben előrehajtja a
hátsó ülések háttámláit, csaknem
teljesen sík padlójú rakodótér
keletkezik.

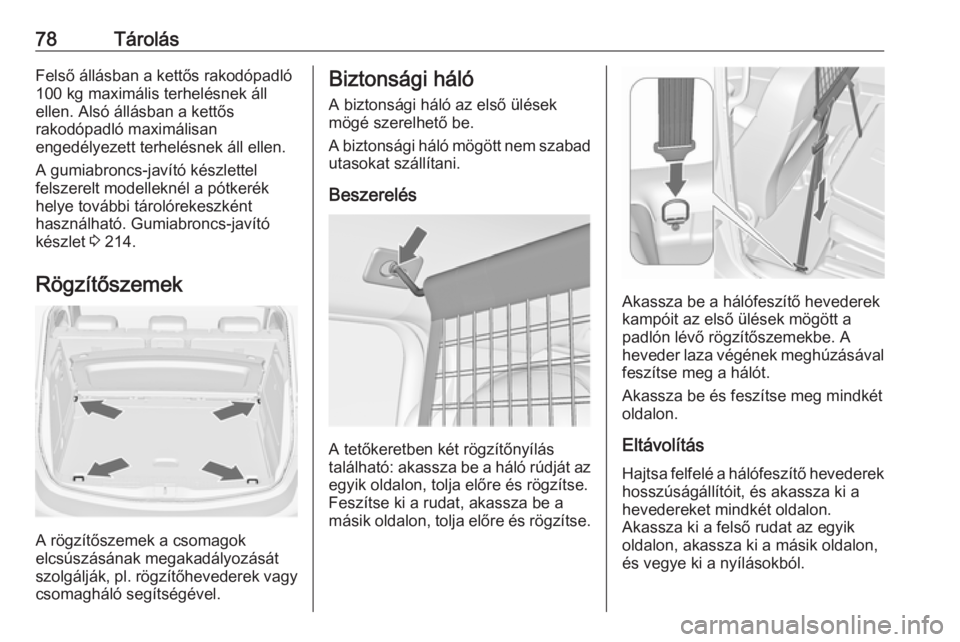

78TárolásFelső állásban a kettős rakodópadló
100 kg maximális terhelésnek áll
ellen. Alsó állásban a kettős
rakodópadló maximálisan
engedélyezett terhelésnek áll ellen.
A gumiabroncs-javító készlettel
felszerelt modelleknél a pótkerék
helye további tárolórekeszként
használható. Gumiabroncs-javító
készlet 3 214.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Biztonsági háló
A biztonsági háló az első ülések
mögé szerelhető be.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés
A tetőkeretben két rögzítőnyílás
található: akassza be a háló rúdját az egyik oldalon, tolja előre és rögzítse.
Feszítse ki a rudat, akassza be a
másik oldalon, tolja előre és rögzítse.
Akassza be a hálófeszítő hevederek
kampóit az első ülések mögött a
padlón lévő rögzítőszemekbe. A
heveder laza végének meghúzásával
feszítse meg a hálót.
Akassza be és feszítse meg mindkét
oldalon.
Eltávolítás
Hajtsa felfelé a hálófeszítő hevederek hosszúságállítóit, és akassza ki a
hevedereket mindkét oldalon.
Akassza ki a felső rudat az egyik
oldalon, akassza ki a másik oldalon,
és vegye ki a nyílásokból.
