OPEL MERIVA 2016 Ohjekirja (in Finnish)

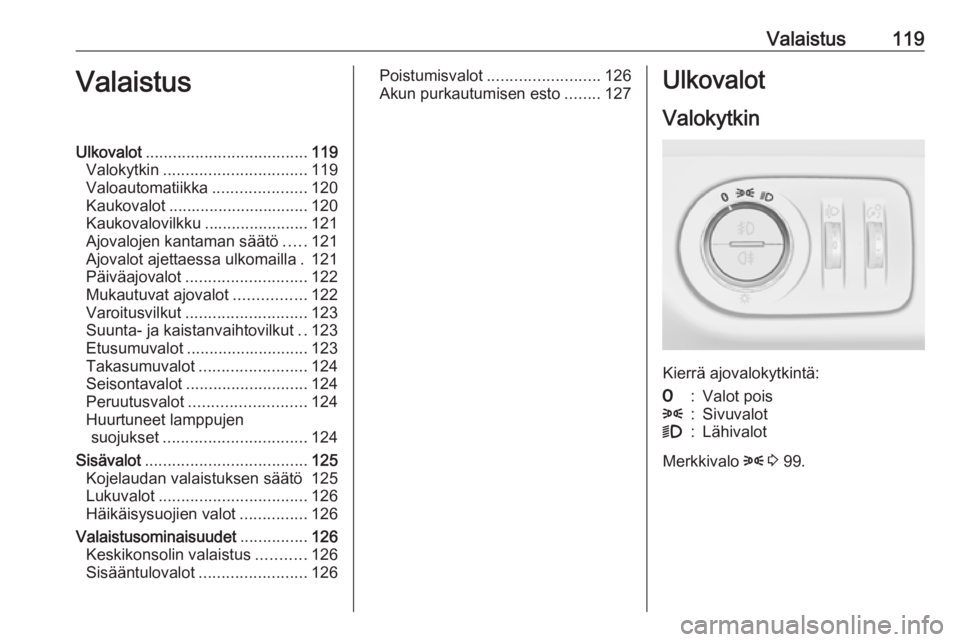

Valaistus119ValaistusUlkovalot.................................... 119
Valokytkin ................................ 119
Valoautomatiikka .....................120
Kaukovalot ............................... 120
Kaukovalovilkku .......................121
Ajovalojen kantaman säätö .....121
Ajovalot ajettaessa ulkomailla . 121
Päiväajovalot ........................... 122
Mukautuvat ajovalot ................122
Varoitusvilkut ........................... 123
Suunta- ja kaistanvaihtovilkut ..123
Etusumuvalot ........................... 123
Takasumuvalot ........................ 124
Seisontavalot ........................... 124
Peruutusvalot .......................... 124
Huurtuneet lamppujen suojukset ................................ 124
Sisävalot .................................... 125
Kojelaudan valaistuksen säätö 125
Lukuvalot ................................. 126
Häikäisysuojien valot ...............126
Valaistusominaisuudet ...............126
Keskikonsolin valaistus ...........126
Sisääntulovalot ........................ 126Poistumisvalot......................... 126
Akun purkautumisen esto ........127Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7:Valot pois8:Sivuvalot9:Lähivalot
Merkkivalo 8 3 99.

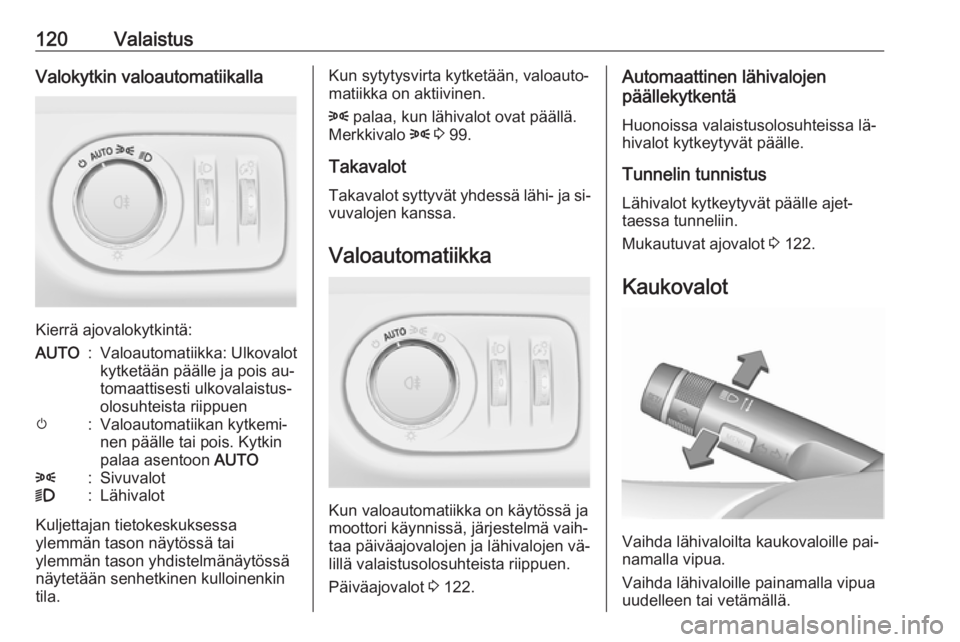

120ValaistusValokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO:Valoautomatiikka: Ulkovalot
kytketään päälle ja pois au‐
tomaattisesti ulkovalaistus‐
olosuhteista riippuenm:Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8:Sivuvalot9:Lähivalot
Kuljettajan tietokeskuksessa
ylemmän tason näytössä tai
ylemmän tason yhdistelmänäytössä
näytetään senhetkinen kulloinenkin
tila.
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
8 palaa, kun lähivalot ovat päällä.
Merkkivalo 8 3 99.
Takavalot Takavalot syttyvät yhdessä lähi- ja si‐
vuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on käytössä ja
moottori käynnissä, järjestelmä vaih‐
taa päiväajovalojen ja lähivalojen vä‐ lillä valaistusolosuhteista riippuen.
Päiväajovalot 3 122.
Automaattinen lähivalojen
päällekytkentä
Huonoissa valaistusolosuhteissa lä‐
hivalot kytkeytyvät päälle.
Tunnelin tunnistus Lähivalot kytkeytyvät päälle ajet‐
taessa tunneliin.
Mukautuvat ajovalot 3 122.
Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.

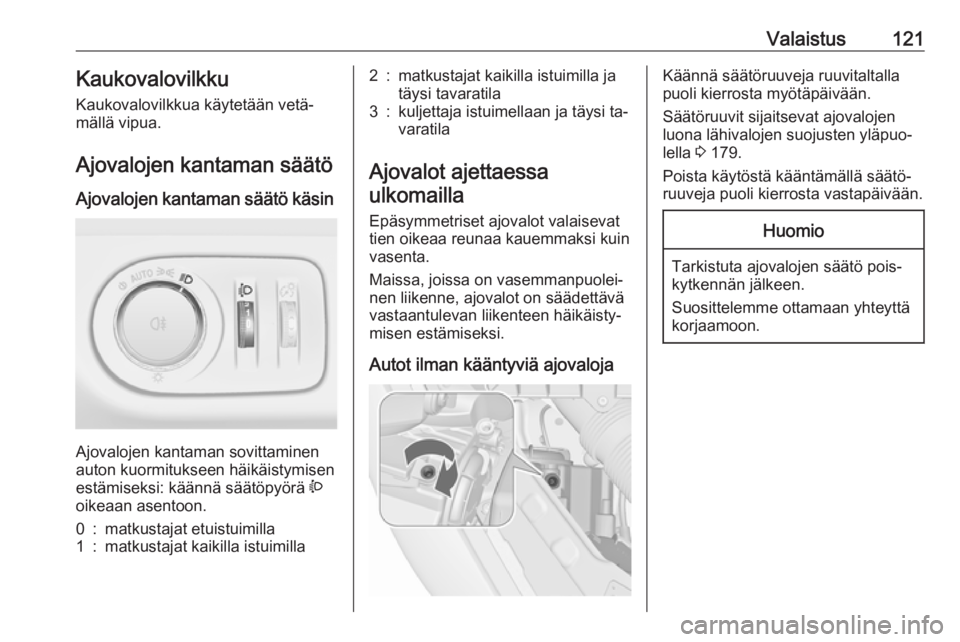

Valaistus121Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Ajovalojen kantaman säätöAjovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi ta‐ varatila
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Autot ilman kääntyviä ajovaloja
Käännä säätöruuveja ruuvitaltalla
puoli kierrosta myötäpäivään.
Säätöruuvit sijaitsevat ajovalojen
luona lähivalojen suojusten yläpuo‐
lella 3 179.
Poista käytöstä kääntämällä säätö‐
ruuveja puoli kierrosta vastapäivään.Huomio
Tarkistuta ajovalojen säätö pois‐
kytkennän jälkeen.
Suosittelemme ottamaan yhteyttä
korjaamoon.

122ValaistusAutot kääntyvillä ajovaloilla
1. Avain virtalukossa.
2. Vedä suuntavilkun vipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin viiden sekunnin kuluttua merkkivalo f alkaa vilkkua ja kuu‐
luu äänimerkki.
Merkkivalo f 3 99.
Aina kun sytytysvirta kytketään,
merkkivalo f vilkkuu muistutuksena
n. neljä sekuntia.
Poista käytöstä toistamalla yllä ku‐
vattu toimenpide. Merkkivalo f ei
vilku, kun toiminta on poistettu käy‐
töstä.
Päiväajovalot Päiväajovalot parantavat auton erot‐tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Mukautuvat ajovalot
Kääntyvät ajovalot varmistavat kaar‐
teiden, risteysten ja kapeiden mutkien
paremman valaisun.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä
sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä ajosuunnassa. Se on aktivoituna
enintään 40 km/h nopeuteen asti.
Peruutustoiminto
Jos lähivalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.

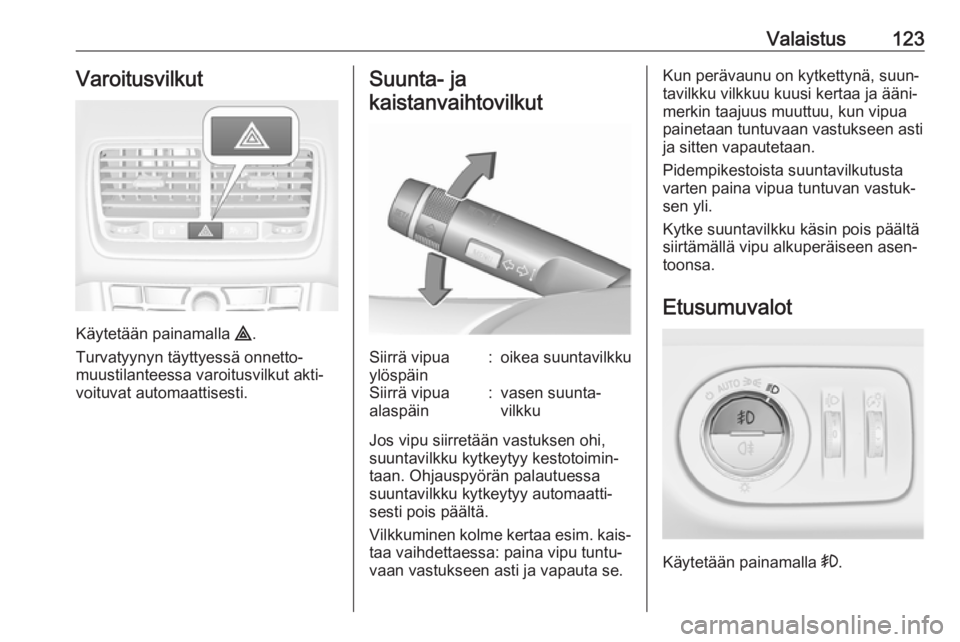

Valaistus123Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin:oikea suuntavilkkuSiirrä vipua
alaspäin:vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkkuminen kolme kertaa esim. kais‐ taa vaihdettaessa: paina vipu tuntu‐
vaan vastukseen asti ja vapauta se.
Kun perävaunu on kytkettynä, suun‐
tavilkku vilkkuu kuusi kertaa ja ääni‐
merkin taajuus muuttuu, kun vipua painetaan tuntuvaan vastukseen asti
ja sitten vapautetaan.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot
Käytetään painamalla >.

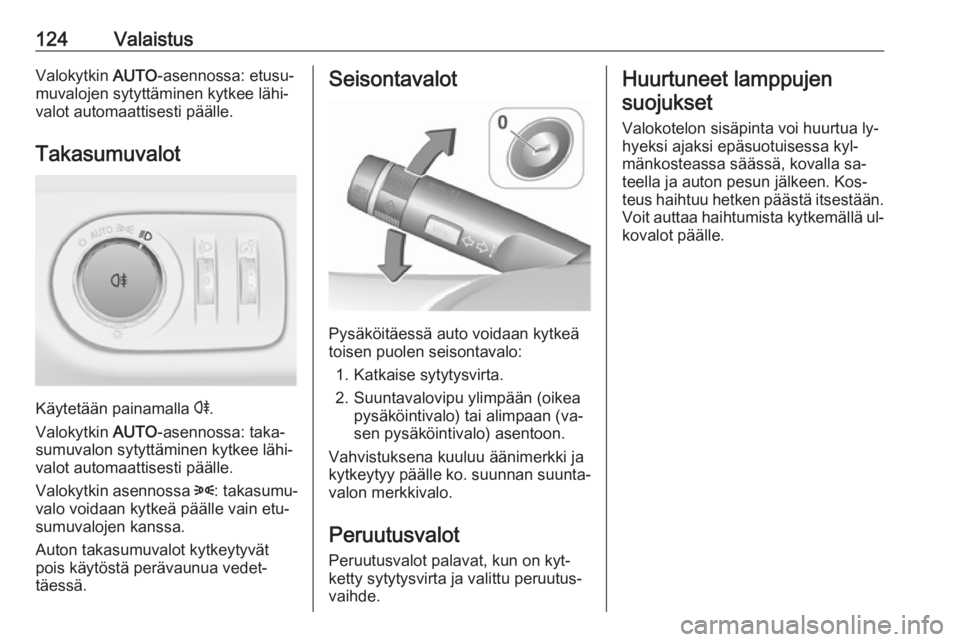

124ValaistusValokytkin AUTO-asennossa: etusu‐
muvalojen sytyttäminen kytkee lähi‐
valot automaattisesti päälle.
Takasumuvalot
Käytetään painamalla r
.
Valokytkin AUTO-asennossa: taka‐
sumuvalon sytyttäminen kytkee lähi‐
valot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun on kyt‐
ketty sytytysvirta ja valittu peruutus‐
vaihde.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua ly‐ hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään.
Voit auttaa haihtumista kytkemällä ul‐ kovalot päälle.

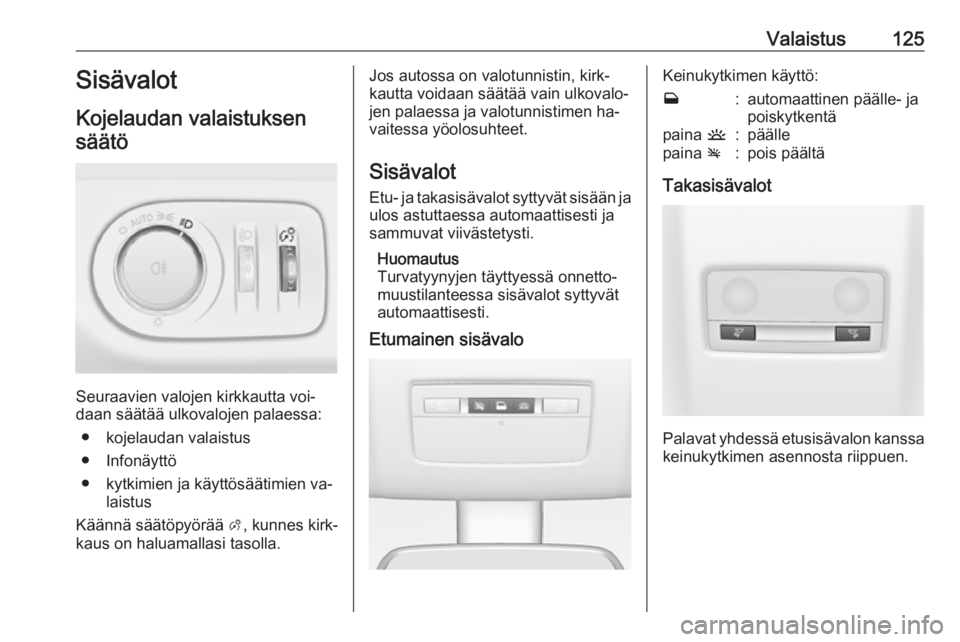

Valaistus125Sisävalot
Kojelaudan valaistuksen säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
● kojelaudan valaistus
● Infonäyttö
● kytkimien ja käyttösäätimien va‐ laistus
Käännä säätöpyörää A, kunnes kirk‐
kaus on haluamallasi tasolla.
Jos autossa on valotunnistin, kirk‐
kautta voidaan säätää vain ulkovalo‐
jen palaessa ja valotunnistimen ha‐
vaitessa yöolosuhteet.
Sisävalot Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävaloKeinukytkimen käyttö:w:automaattinen päälle- ja
poiskytkentäpaina u:päällepaina v:pois päältä
Takasisävalot
Palavat yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.

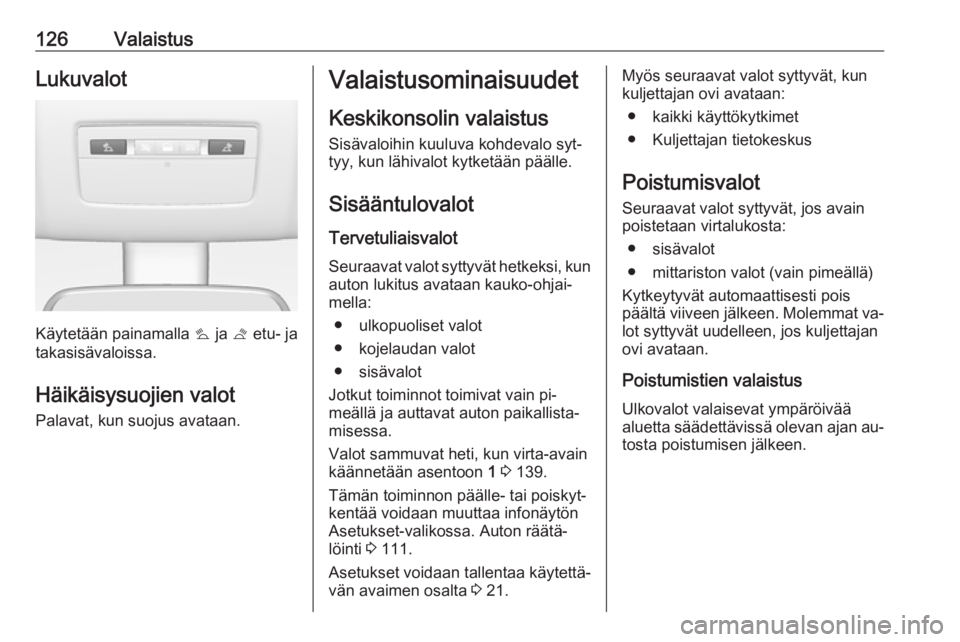

126ValaistusLukuvalot
Käytetään painamalla s ja t etu- ja
takasisävaloissa.
Häikäisysuojien valot Palavat, kun suojus avataan.
Valaistusominaisuudet
Keskikonsolin valaistus Sisävaloihin kuuluva kohdevalo syt‐
tyy, kun lähivalot kytketään päälle.
Sisääntulovalot Tervetuliaisvalot
Seuraavat valot syttyvät hetkeksi, kun auton lukitus avataan kauko-ohjai‐
mella:
● ulkopuoliset valot
● kojelaudan valot
● sisävalot
Jotkut toiminnot toimivat vain pi‐
meällä ja auttavat auton paikallista‐
misessa.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 139.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa. Auton räätä‐
löinti 3 111.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
● kaikki käyttökytkimet
● Kuljettajan tietokeskus
Poistumisvalot
Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
● sisävalot
● mittariston valot (vain pimeällä)
Kytkeytyvät automaattisesti pois
päältä viiveen jälkeen. Molemmat va‐
lot syttyvät uudelleen, jos kuljettajan
ovi avataan.
Poistumistien valaistus Ulkovalot valaisevat ympäröivää
aluetta säädettävissä olevan ajan au‐
tosta poistumisen jälkeen.

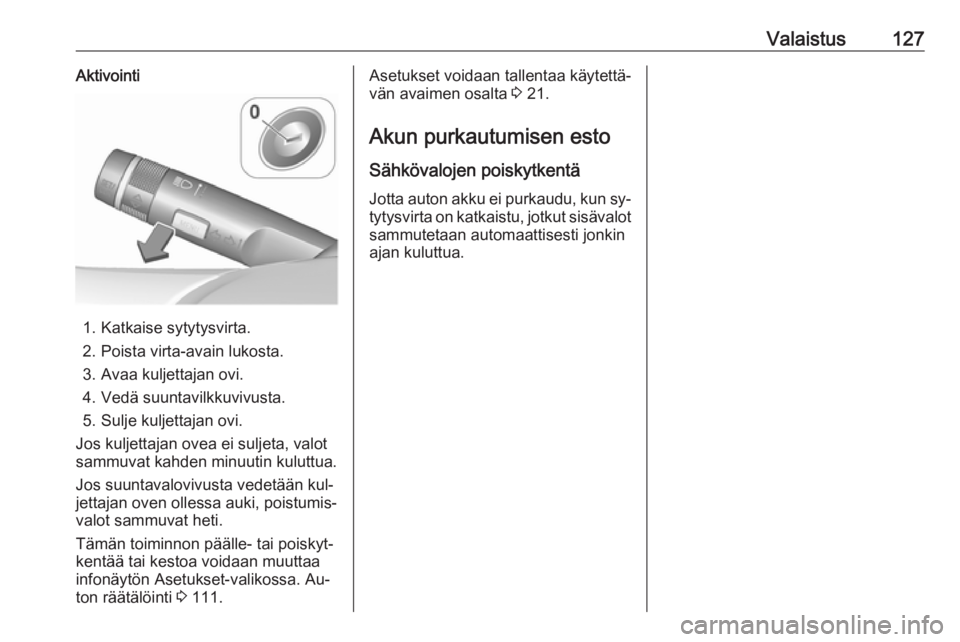

Valaistus127Aktivointi
1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, poistumis‐
valot sammuvat heti.
Tämän toiminnon päälle- tai poiskyt‐
kentää tai kestoa voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 111.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.
Akun purkautumisen esto
Sähkövalojen poiskytkentä Jotta auton akku ei purkaudu, kun sy‐
tytysvirta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.

128IlmastointiIlmastointiIlmastointijärjestelmät................128
Lämmitys- ja tuuletusjärjestelmä .................128
Ilmastointilaite .......................... 129
Elektroninen ilmastointiautomatiikka ..........131
Lisälämmitin ............................ 135
Tuuletussuulakkeet ....................135
Säädettävät tuuletussuulakkeet .................135
Kiinteät tuuletussuulakkeet ......136
Ylläpito ....................................... 136
Ilmanotto .................................. 136
Matkustamon ilmansuodatin ....136
Ilmastointilaitteen säännöllinen käyttö ...................................... 136
Huolto ...................................... 136Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus
● puhaltimen nopeus
● kuivaus ja sulatus
Takalasin lämmitin Ü 3 32.
Lämpötila
Punainen:LämmintäSininen:KylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntauss:tuulilasiin ja etusivuikkunoihinM:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.
Kuivaus ja sulatus ● Paina V: puhallin kytkeytyy au‐
tomaattisesti suuremmalle no‐
peudelle, ilma suunnataan tuuli‐
lasille.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
