OPEL MERIVA 2016 Ohjekirja (in Finnish)

Istuimet, turvajärjestelmät59Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Top-Tether-
kiinnityssilmukat
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna
Top-tether-kiinnityssilmukoihin. Sen
vyön tulee tällöin kulkea pääntuen
johdetankojen välistä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

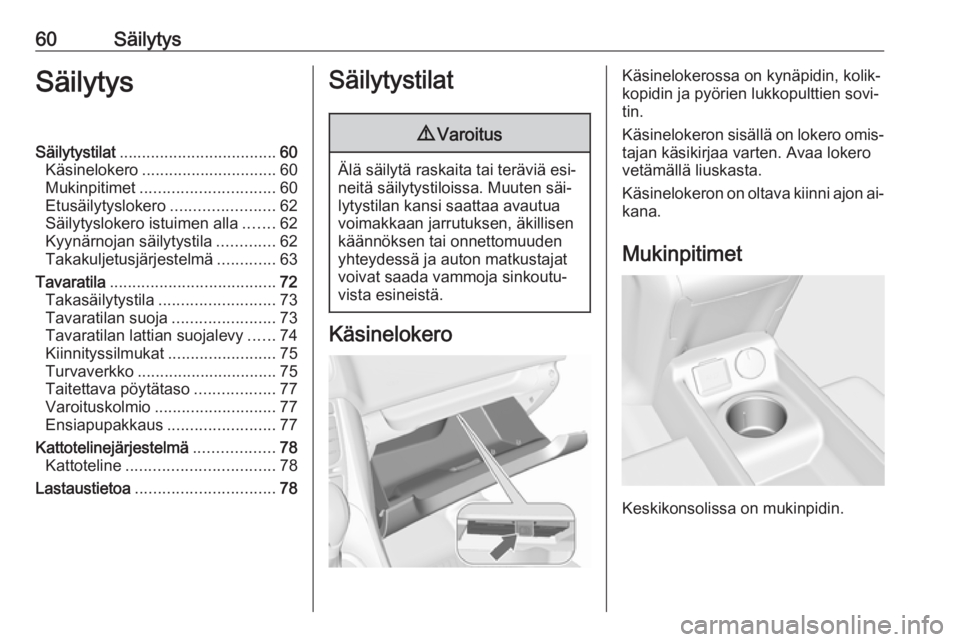

60SäilytysSäilytysSäilytystilat................................... 60
Käsinelokero .............................. 60
Mukinpitimet .............................. 60
Etusäilytyslokero .......................62
Säilytyslokero istuimen alla .......62
Kyynärnojan säilytystila .............62
Takakuljetusjärjestelmä .............63
Tavaratila ..................................... 72
Takasäilytystila .......................... 73
Tavaratilan suoja .......................73
Tavaratilan lattian suojalevy ......74
Kiinnityssilmukat ........................75
Turvaverkko ............................... 75
Taitettava pöytätaso ..................77
Varoituskolmio ........................... 77
Ensiapupakkaus ........................77
Kattotelinejärjestelmä ..................78
Kattoteline ................................. 78
Lastaustietoa ............................... 78Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäpidin, kolik‐
kopidin ja pyörien lukkopulttien sovi‐
tin.
Käsinelokeron sisällä on lokero omis‐ tajan käsikirjaa varten. Avaa lokero
vetämällä liuskasta.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Keskikonsolissa on mukinpidin.

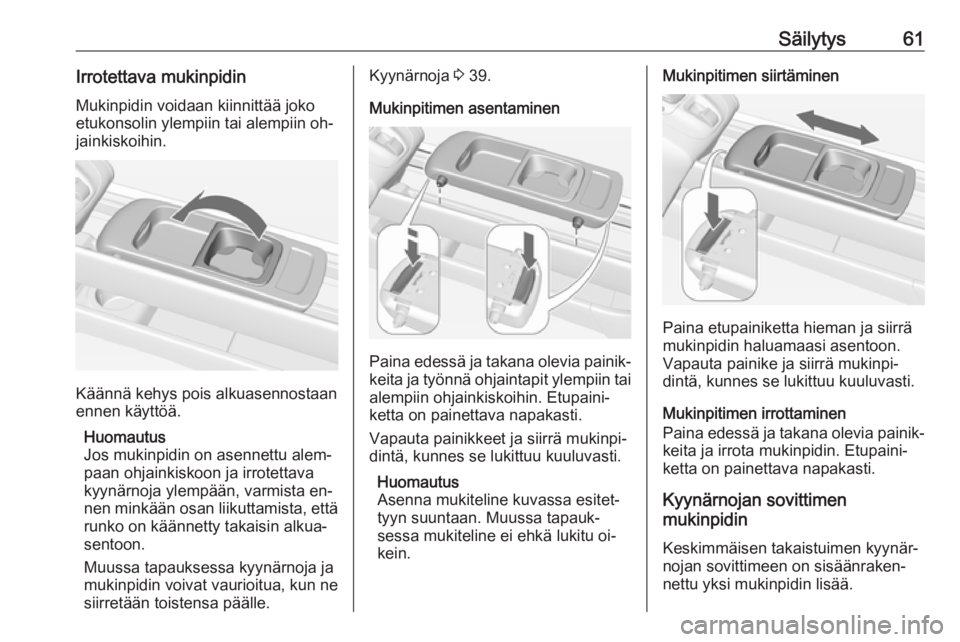

Säilytys61Irrotettava mukinpidinMukinpidin voidaan kiinnittää joko
etukonsolin ylempiin tai alempiin oh‐
jainkiskoihin.
Käännä kehys pois alkuasennostaan
ennen käyttöä.
Huomautus
Jos mukinpidin on asennettu alem‐
paan ohjainkiskoon ja irrotettava
kyynärnoja ylempään, varmista en‐
nen minkään osan liikuttamista, että
runko on käännetty takaisin alkua‐
sentoon.
Muussa tapauksessa kyynärnoja ja
mukinpidin voivat vaurioitua, kun ne
siirretään toistensa päälle.
Kyynärnoja 3 39.
Mukinpitimen asentaminen
Paina edessä ja takana olevia painik‐ keita ja työnnä ohjaintapit ylempiin tai
alempiin ohjainkiskoihin. Etupaini‐
ketta on painettava napakasti.
Vapauta painikkeet ja siirrä mukinpi‐
dintä, kunnes se lukittuu kuuluvasti.
Huomautus
Asenna mukiteline kuvassa esitet‐
tyyn suuntaan. Muussa tapauk‐
sessa mukiteline ei ehkä lukitu oi‐
kein.
Mukinpitimen siirtäminen
Paina etupainiketta hieman ja siirrä
mukinpidin haluamaasi asentoon.
Vapauta painike ja siirrä mukinpi‐
dintä, kunnes se lukittuu kuuluvasti.
Mukinpitimen irrottaminen
Paina edessä ja takana olevia painik‐ keita ja irrota mukinpidin. Etupaini‐
ketta on painettava napakasti.
Kyynärnojan sovittimen
mukinpidin
Keskimmäisen takaistuimen kyynär‐
nojan sovittimeen on sisäänraken‐
nettu yksi mukinpidin lisää.

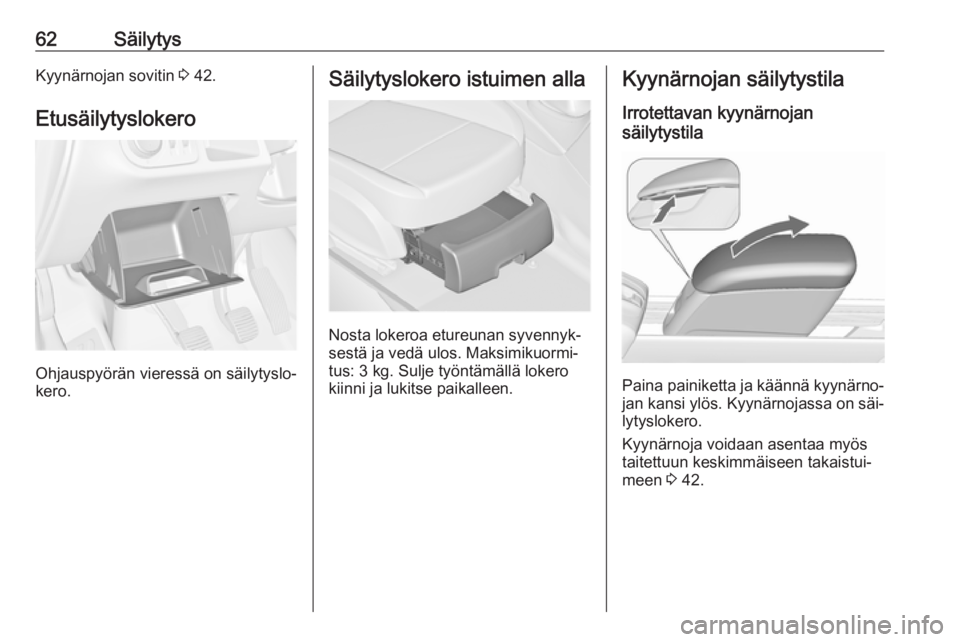

62SäilytysKyynärnojan sovitin 3 42.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Säilytyslokero istuimen alla
Nosta lokeroa etureunan syvennyk‐
sestä ja vedä ulos. Maksimikuormi‐ tus: 3 kg. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.
Kyynärnojan säilytystila
Irrotettavan kyynärnojan
säilytystila
Paina painiketta ja käännä kyynärno‐
jan kansi ylös. Kyynärnojassa on säi‐ lytyslokero.
Kyynärnoja voidaan asentaa myös
taitettuun keskimmäiseen takaistui‐
meen 3 42.

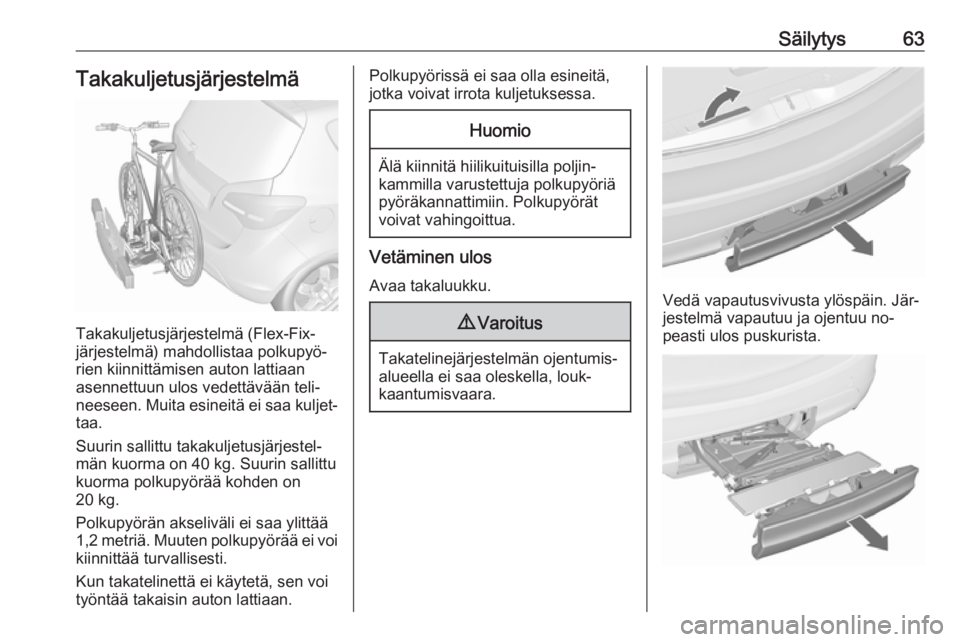

Säilytys63Takakuljetusjärjestelmä
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Polkupyörän akseliväli ei saa ylittää
1,2 metriä. Muuten polkupyörää ei voi kiinnittää turvallisesti.
Kun takatelinettä ei käytetä, sen voi
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvivusta ylöspäin. Jär‐
jestelmä vapautuu ja ojentuu no‐
peasti ulos puskurista.

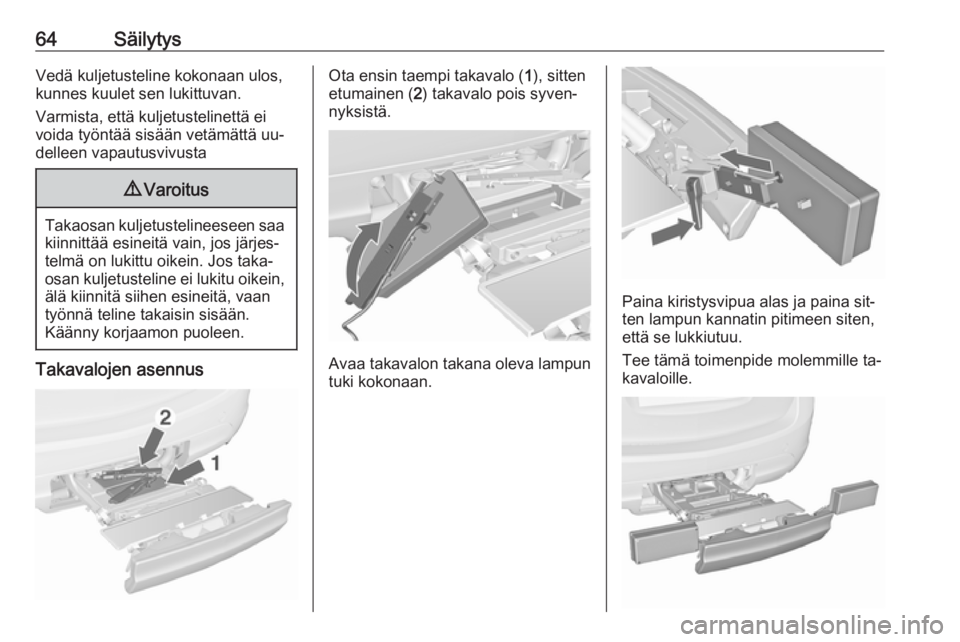

64SäilytysVedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐
delleen vapautusvivusta9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Ota ensin taempi takavalo ( 1), sitten
etumainen ( 2) takavalo pois syven‐
nyksistä.
Avaa takavalon takana oleva lampun
tuki kokonaan.
Paina kiristysvipua alas ja paina sit‐
ten lampun kannatin pitimeen siten,
että se lukkiutuu.
Tee tämä toimenpide molemmille ta‐
kavaloille.

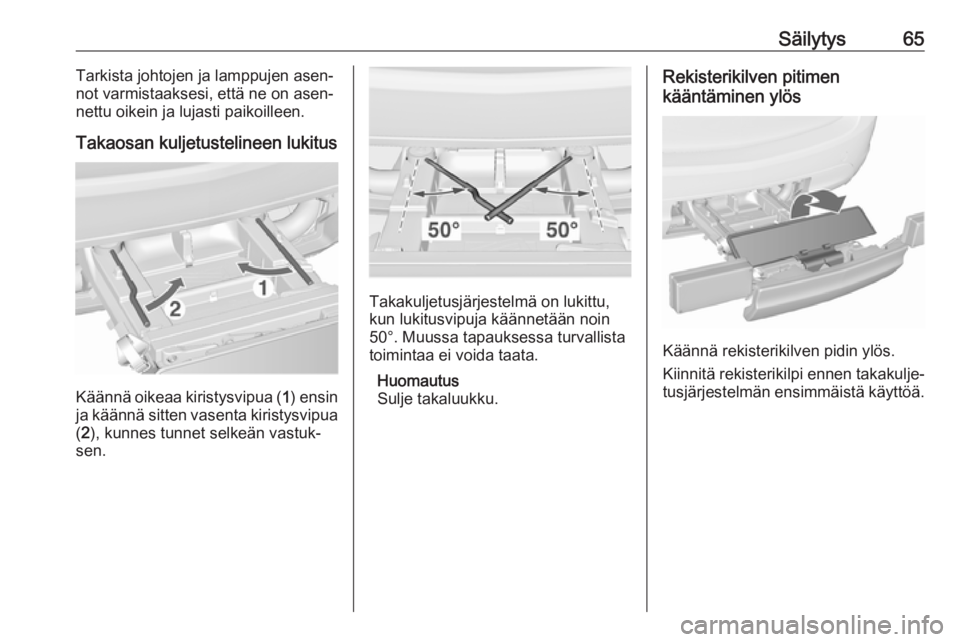

Säilytys65Tarkista johtojen ja lamppujen asen‐
not varmistaaksesi, että ne on asen‐
nettu oikein ja lujasti paikoilleen.
Takaosan kuljetustelineen lukitus
Käännä oikeaa kiristysvipua ( 1) ensin
ja käännä sitten vasenta kiristysvipua
( 2 ), kunnes tunnet selkeän vastuk‐
sen.
Takakuljetusjärjestelmä on lukittu,
kun lukitusvipuja käännetään noin
50°. Muussa tapauksessa turvallista
toimintaa ei voida taata.
Huomautus
Sulje takaluukku.
Rekisterikilven pitimen
kääntäminen ylös
Käännä rekisterikilven pidin ylös.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.

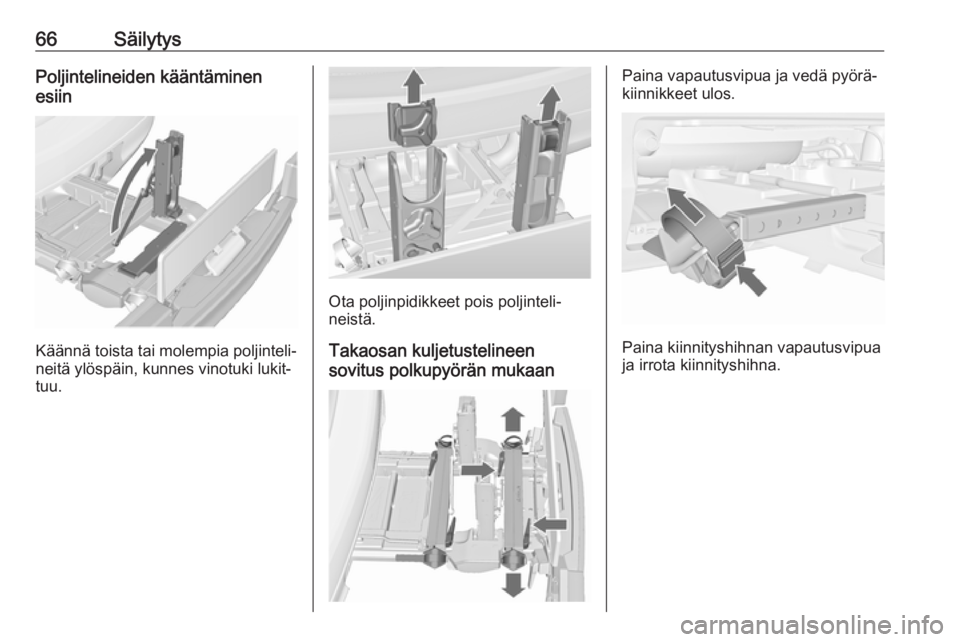

66SäilytysPoljintelineiden kääntäminen
esiin
Käännä toista tai molempia poljinteli‐
neitä ylöspäin, kunnes vinotuki lukit‐
tuu.
Ota poljinpidikkeet pois poljinteli‐
neistä.
Takaosan kuljetustelineen
sovitus polkupyörän mukaan
Paina vapautusvipua ja vedä pyörä‐
kiinnikkeet ulos.
Paina kiinnityshihnan vapautusvipua
ja irrota kiinnityshihna.

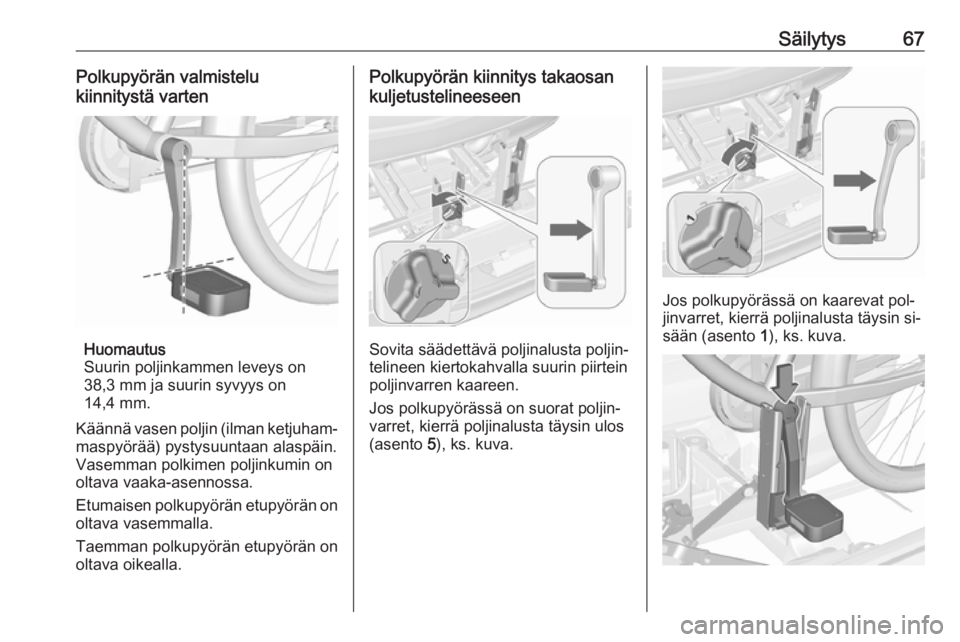

Säilytys67Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ilman ketjuham‐ maspyörää) pystysuuntaan alaspäin.
Vasemman polkimen poljinkumin on
oltava vaaka-asennossa.
Etumaisen polkupyörän etupyörän on
oltava vasemmalla.
Taemman polkupyörän etupyörän on
oltava oikealla.
Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.
Jos polkupyörässä on kaarevat pol‐
jinvarret, kierrä poljinalusta täysin si‐
sään (asento 1), ks. kuva.

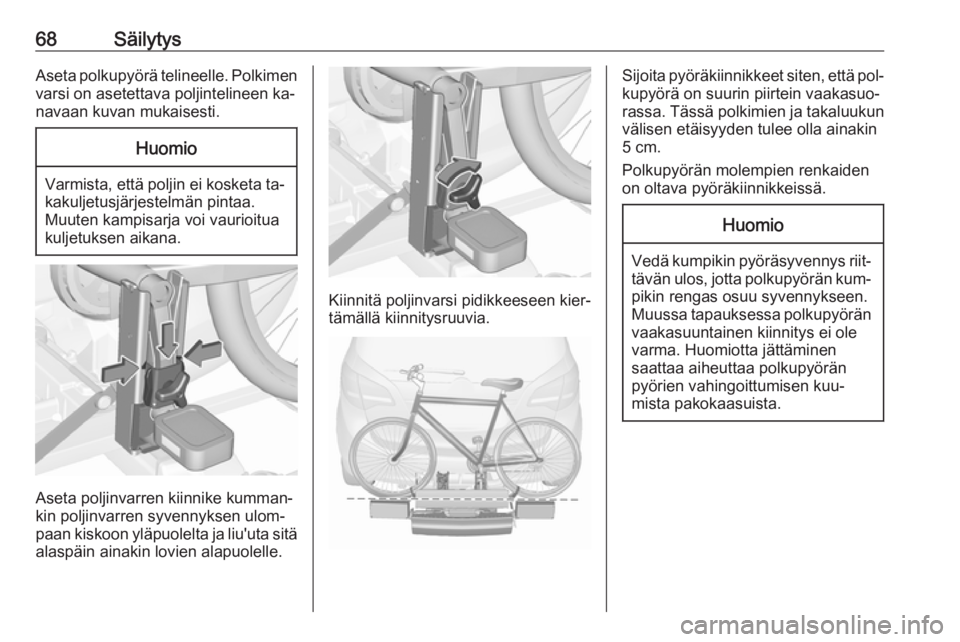

68SäilytysAseta polkupyörä telineelle. Polkimenvarsi on asetettava poljintelineen ka‐
navaan kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa ta‐ kakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua
kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä
alaspäin ainakin lovien alapuolelle.
Kiinnitä poljinvarsi pidikkeeseen kier‐
tämällä kiinnitysruuvia.
Sijoita pyöräkiinnikkeet siten, että pol‐
kupyörä on suurin piirtein vaakasuo‐
rassa. Tässä polkimien ja takaluukun
välisen etäisyyden tulee olla ainakin
5 cm.
Polkupyörän molempien renkaiden
on oltava pyöräkiinnikkeissä.Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐
pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.
