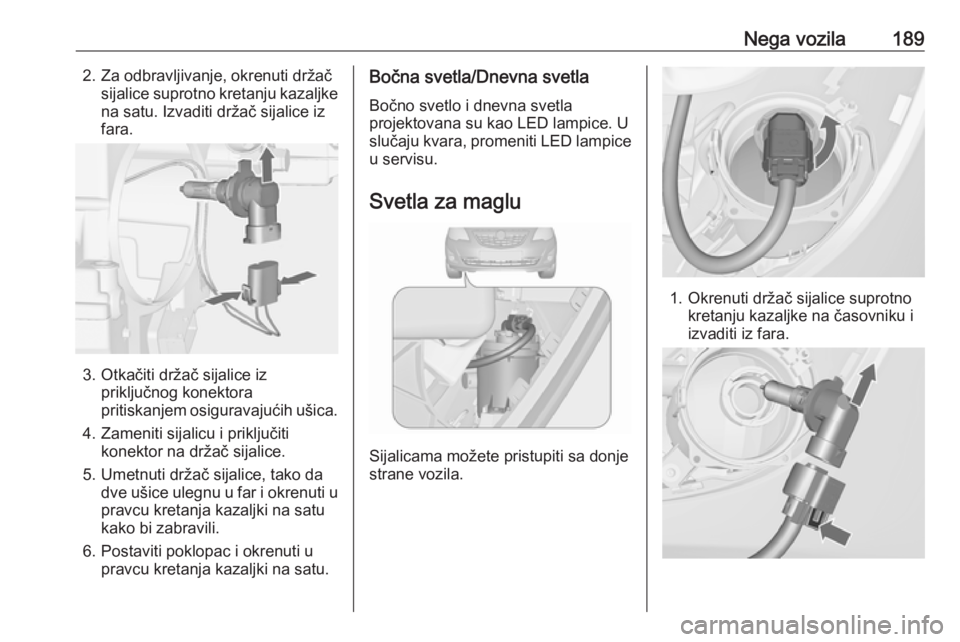

Nega vozila1892. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljkena satu. Izvaditi držač sijalice iz
fara.
3. Otkačiti držač sijalice iz priključnog konektora
pritiskanjem osiguravajućih ušica.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti upravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla/Dnevna svetla
Bočno svetlo i dnevna svetla
projektovana su kao LED lampice. U
slučaju kvara, promeniti LED lampice
u servisu.
Svetla za maglu
Sijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.

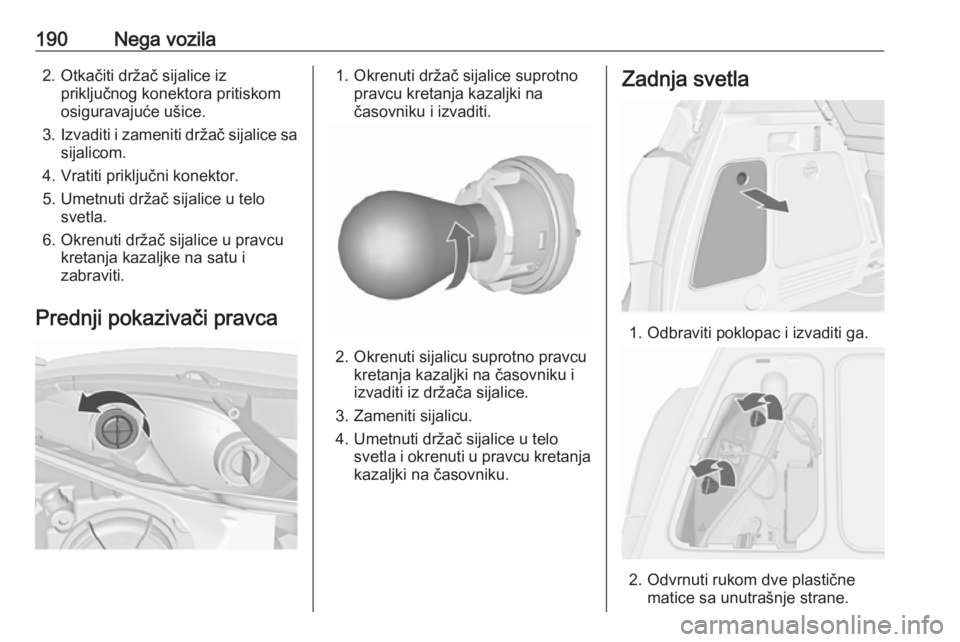

190Nega vozila2. Otkačiti držač sijalice izpriključnog konektora pritiskom
osiguravajuće ušice.
3. Izvaditi i zameniti držač sijalice sa
sijalicom.
4. Vratiti priključni konektor.
5. Umetnuti držač sijalice u telo svetla.
6. Okrenuti držač sijalice u pravcu kretanja kazaljke na satu i
zabraviti.
Prednji pokazivači pravca1. Okrenuti držač sijalice suprotno pravcu kretanja kazaljki na
časovniku i izvaditi.
2. Okrenuti sijalicu suprotno pravcu kretanja kazaljki na časovniku i
izvaditi iz držača sijalice.
3. Zameniti sijalicu.
4. Umetnuti držač sijalice u telo svetla i okrenuti u pravcu kretanja
kazaljki na časovniku.
Zadnja svetla
1. Odbraviti poklopac i izvaditi ga.
2. Odvrnuti rukom dve plastične matice sa unutrašnje strane.

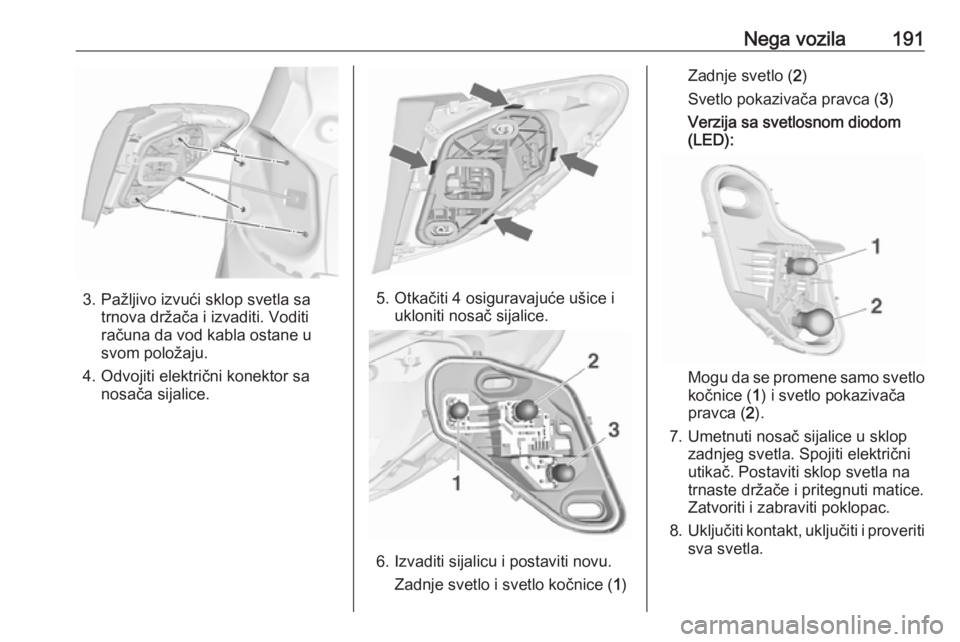

Nega vozila191
3. Pažljivo izvući sklop svetla satrnova držača i izvaditi. Voditi
računa da vod kabla ostane u
svom položaju.
4. Odvojiti električni konektor sa nosača sijalice.5. Otkačiti 4 osiguravajuće ušice iukloniti nosač sijalice.
6. Izvaditi sijalicu i postaviti novu.
Zadnje svetlo i svetlo kočnice ( 1)
Zadnje svetlo ( 2)
Svetlo pokazivača pravca ( 3)
Verzija sa svetlosnom diodom
(LED):
Mogu da se promene samo svetlo
kočnice ( 1) i svetlo pokazivača
pravca ( 2).
7. Umetnuti nosač sijalice u sklop zadnjeg svetla. Spojiti električni
utikač. Postaviti sklop svetla na
trnaste držače i pritegnuti matice.
Zatvoriti i zabraviti poklopac.
8. Uključiti kontakt, uključiti i proveriti
sva svetla.

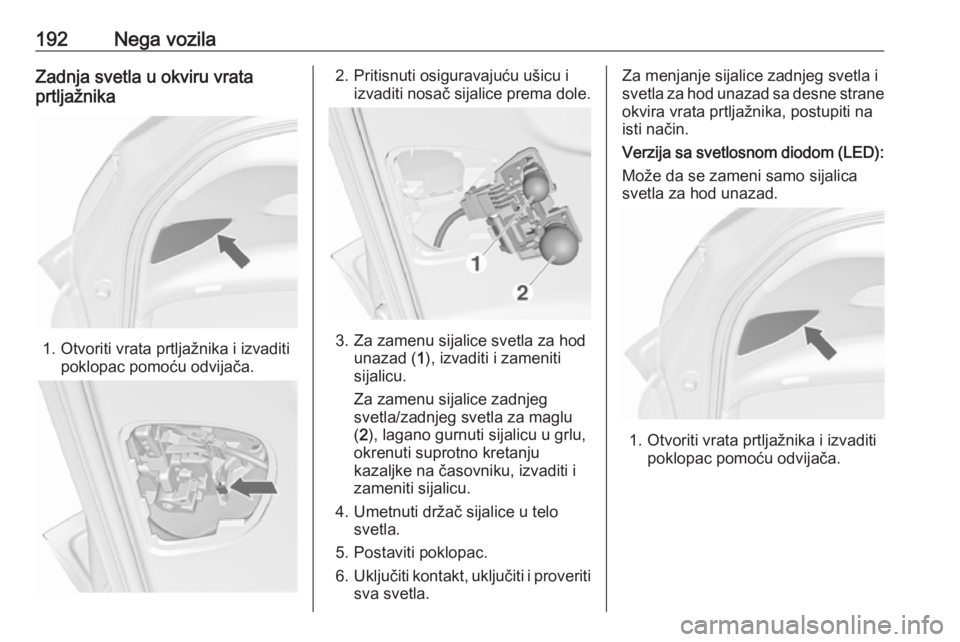

192Nega vozilaZadnja svetla u okviru vrata
prtljažnika
1. Otvoriti vrata prtljažnika i izvaditi poklopac pomoću odvijača.
2. Pritisnuti osiguravajuću ušicu iizvaditi nosač sijalice prema dole.
3. Za zamenu sijalice svetla za hodunazad ( 1), izvaditi i zameniti
sijalicu.
Za zamenu sijalice zadnjeg
svetla/zadnjeg svetla za maglu
( 2 ), lagano gurnuti sijalicu u grlu,
okrenuti suprotno kretanju
kazaljke na časovniku, izvaditi i
zameniti sijalicu.
4. Umetnuti držač sijalice u telo svetla.
5. Postaviti poklopac.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Za menjanje sijalice zadnjeg svetla i svetla za hod unazad sa desne strane
okvira vrata prtljažnika, postupiti na
isti način.
Verzija sa svetlosnom diodom (LED): Može da se zameni samo sijalica
svetla za hod unazad.
1. Otvoriti vrata prtljažnika i izvaditi poklopac pomoću odvijača.

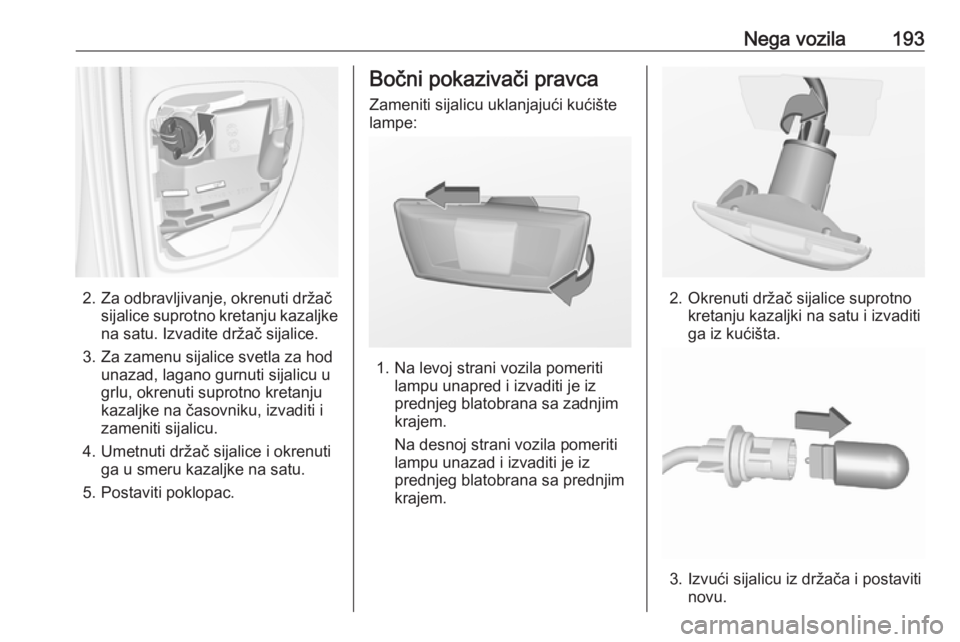

Nega vozila193
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvadite držač sijalice.
3. Za zamenu sijalice svetla za hod unazad, lagano gurnuti sijalicu u
grlu, okrenuti suprotno kretanju
kazaljke na časovniku, izvaditi i
zameniti sijalicu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Postaviti poklopac.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Na levoj strani vozila pomeriti lampu unapred i izvaditi je iz
prednjeg blatobrana sa zadnjim
krajem.
Na desnoj strani vozila pomeriti
lampu unazad i izvaditi je iz prednjeg blatobrana sa prednjim
krajem.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

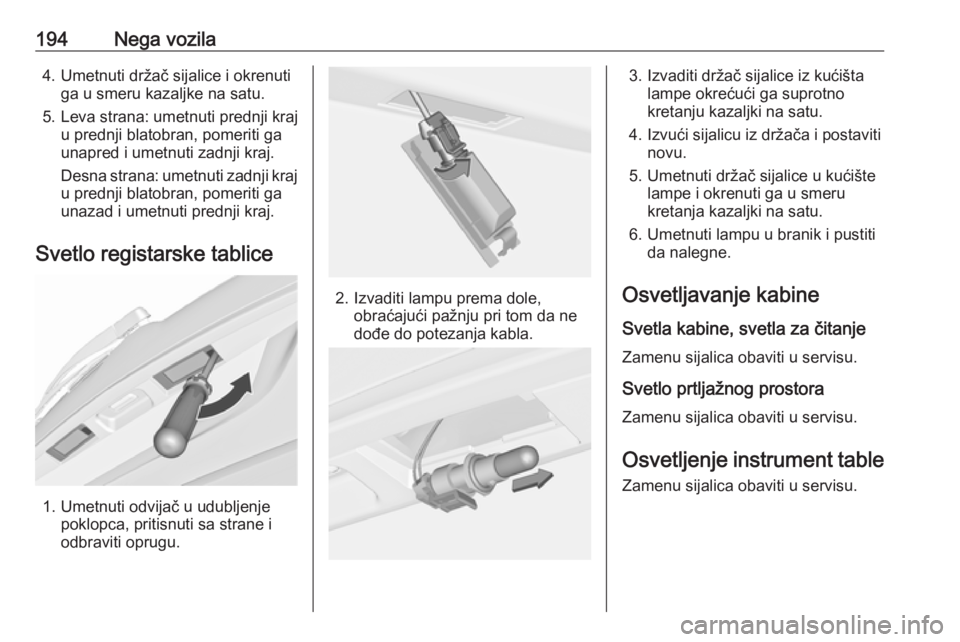

194Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Leva strana: umetnuti prednji kraj u prednji blatobran, pomeriti ga
unapred i umetnuti zadnji kraj.
Desna strana: umetnuti zadnji kraj
u prednji blatobran, pomeriti ga
unazad i umetnuti prednji kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.

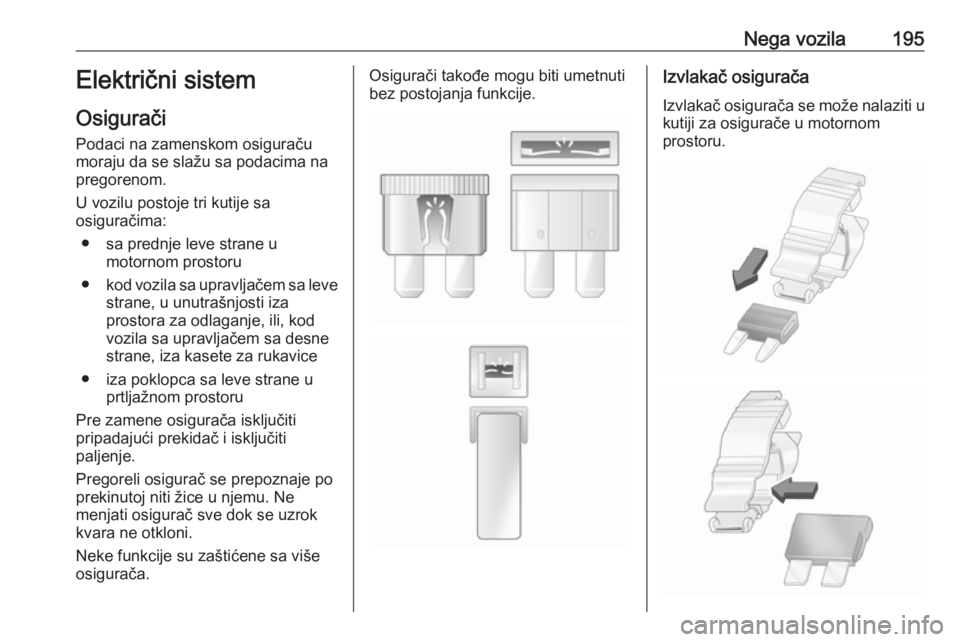

Nega vozila195Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu postoje tri kutije sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.

196Nega vozila

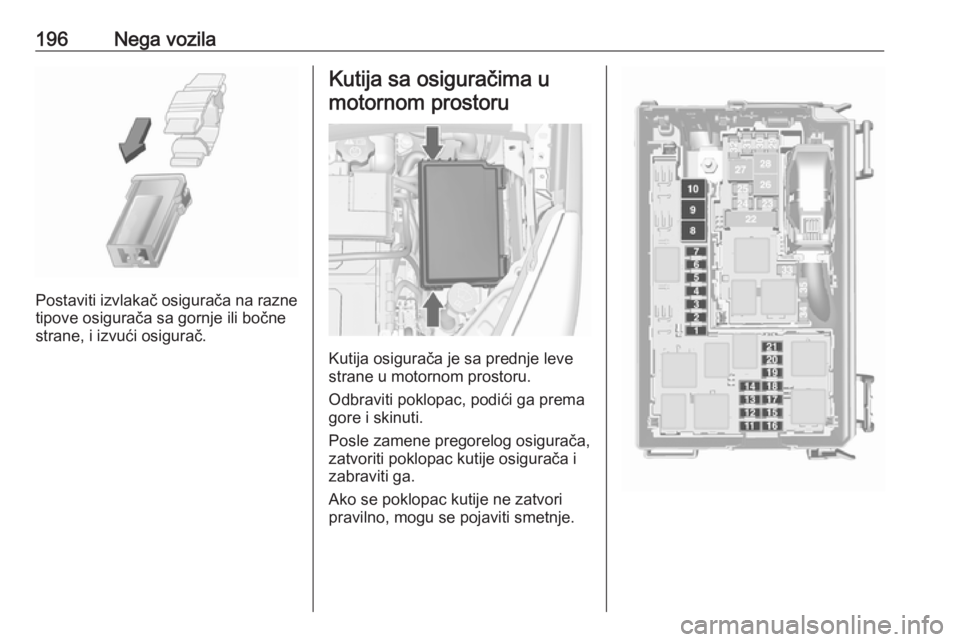

Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac, podići ga prema gore i skinuti.
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.

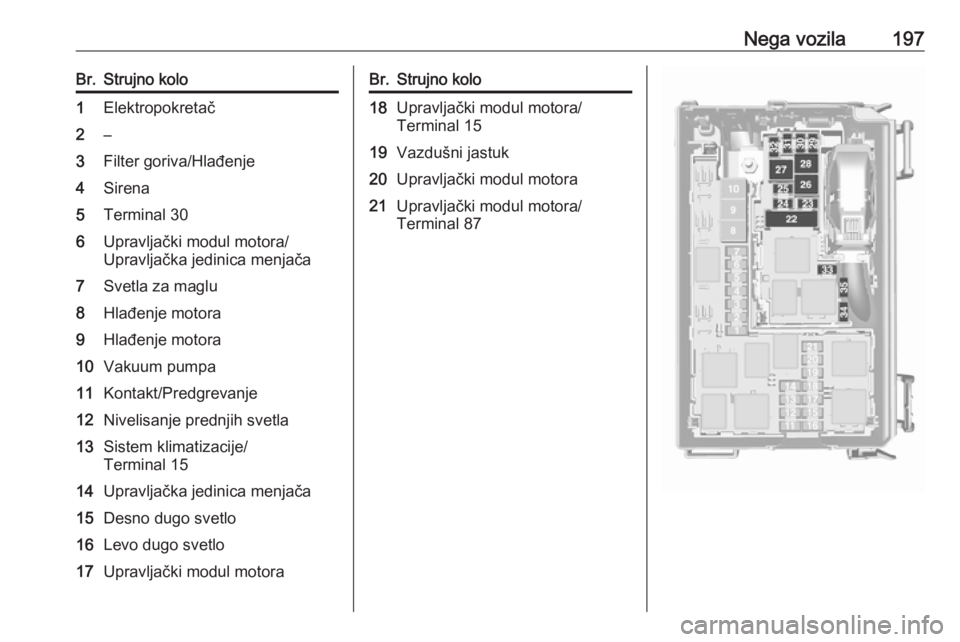

Nega vozila197Br.Strujno kolo1Elektropokretač2–3Filter goriva/Hlađenje4Sirena5Terminal 306Upravljački modul motora/
Upravljačka jedinica menjača7Svetla za maglu8Hlađenje motora9Hlađenje motora10Vakuum pumpa11Kontakt/Predgrevanje12Nivelisanje prednjih svetla13Sistem klimatizacije/
Terminal 1514Upravljačka jedinica menjača15Desno dugo svetlo16Levo dugo svetlo17Upravljački modul motoraBr.Strujno kolo18Upravljački modul motora/
Terminal 1519Vazdušni jastuk20Upravljački modul motora21Upravljački modul motora/
Terminal 87

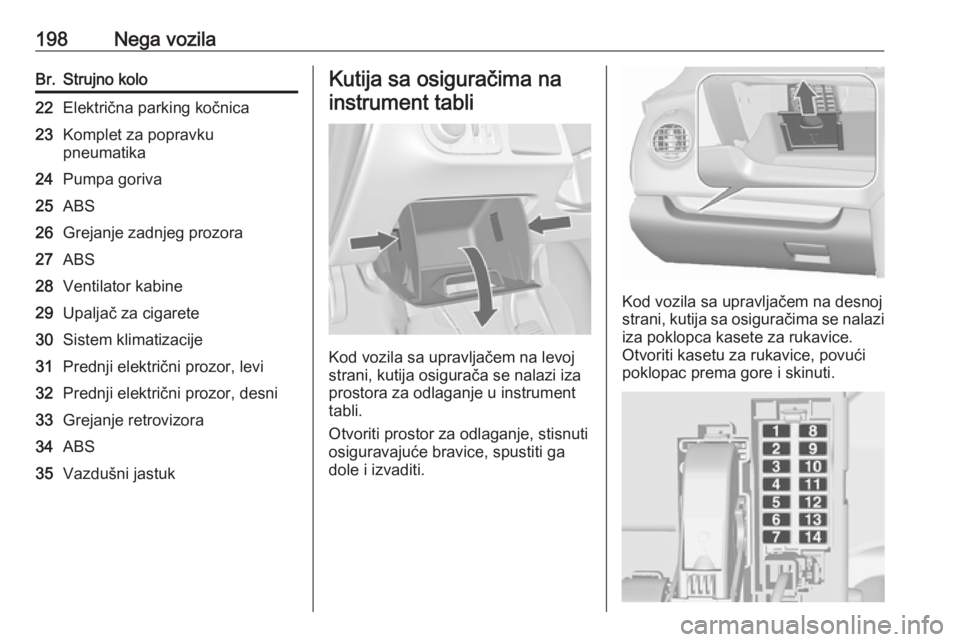

198Nega vozilaBr.Strujno kolo22Električna parking kočnica23Komplet za popravku
pneumatika24Pumpa goriva25ABS26Grejanje zadnjeg prozora27ABS28Ventilator kabine29Upaljač za cigarete30Sistem klimatizacije31Prednji električni prozor, levi32Prednji električni prozor, desni33Grejanje retrovizora34ABS35Vazdušni jastukKutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor za odlaganje, stisnuti
osiguravajuće bravice, spustiti ga
dole i izvaditi.
Kod vozila sa upravljačem na desnoj strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, povući
poklopac prema gore i skinuti.
