OPEL MOKKA 2014.5 Manual de Instrucciones (in Spanish)

Cuidado del vehículo189
N.ºCircuito15Sistema GLP16Repuesto17Repuesto18Repuesto
Fusibles S/B
N.ºCircuito19Asiento eléctrico del conductor20Asiento eléctrico del acompa‐
ñante21Módulo de control del remolque22Transformador de tensión23Sistema de encendido24Lavafaros25Repuesto26Repuesto27RepuestoHerramientas del
vehículo

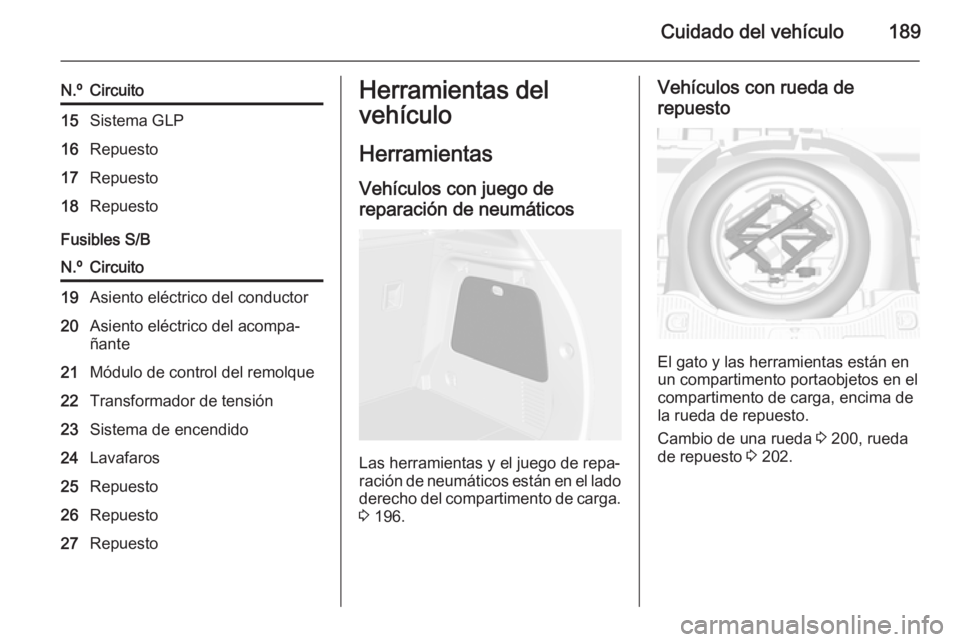

Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y el juego de repa‐
ración de neumáticos están en el lado
derecho del compartimento de carga.
3 196.
Vehículos con rueda de
repuesto
El gato y las herramientas están en
un compartimento portaobjetos en el
compartimento de carga, encima de la rueda de repuesto.
Cambio de una rueda 3 200, rueda
de repuesto 3 202.

190Cuidado del vehículoLlantas y neumáticos
Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos Los neumáticos de tamaño
195/70 R16 y 215/60 R17 solo deben
utilizarse como neumáticos de in‐
vierno.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
El tamaño de neumático
195/70 R 16 es únicamente ade‐
cuado como neumático de invierno.
Designaciones de los
neumáticos p. ej., 215/60 R 16 95 H215=Anchura del neumático, en
mm60=Relación de sección(altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat16=Diámetro de la llanta, en pul‐
gadas95=Índice de carga; p. ej., 95 es
equivalente a 690 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Presión de los neumáticos
Compruebe la presión de los neumá‐ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.

Cuidado del vehículo191
Presión de los neumáticos 3 225 y
en la etiqueta colocada en el marco de la puerta delantera izquierda.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 220.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐ ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 225.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del
neumático cuando se circula a
gran velocidad.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos (TPMS) utiliza tecno‐
logía de radiofrecuencia y sensores
para comprobar los niveles de pre‐
sión de los neumáticos.
Todas las ruedas deben estar equi‐
padas con sensores de presión y los
neumáticos deben estar inflados a la presión prescrita.
Nota
En países donde el sistema de con‐ trol de presión de los neumáticos esobligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Los sensores del TPMS supervisan la presión de aire en los neumáticos y
transmiten las lecturas de presión a
un receptor situado en el vehículo.

192Cuidado del vehículo
Todos los neumáticos, incluida la
rueda de repuesto, deben compro‐
barse mensualmente en frío e inflarse a la presión recomendada en la eti‐
queta de presiones de los neumáti‐
cos.
El testigo de control w se ilumina
cuando uno o más neumáticos no es‐
tán lo bastante inflados.
Compruebe la presión de los neumá‐ ticos lo antes posible e ínflelos a la
presión recomendada 3 190.
Cuando el sistema detecta un fallo, el testigo w parpadeará durante
un minuto aproximadamente y luego
permanecerá encendido. Esta se‐
cuencia se repetirá cada vez que
arranque el vehículo mientras el fallo
persista.
Si w está encendido, puede que el
sistema no detecte la presión baja de
los neumáticos o no lo indique según lo previsto.Funcionamiento del control de
presión de los neumáticos
El TPMS está diseñado para advertir
al conductor de un problema de pre‐
sión baja de los neumáticos. Hay sen‐
sores del TPMS montados en cada
conjunto de llanta y neumático, ex‐
ceptuando la rueda de repuesto. Los
sensores del TPMS supervisan la
presión de aire en los neumáticos y
transmiten las lecturas de presión a
un receptor situado en el vehículo.Cuando se detecta un problema de
presión baja de los neumáticos, se
enciende el testigo w. Pare lo antes
posible e infle los neumáticos a la presión recomendada 3 190.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia
en el centro de información del con‐
ductor 3 101.
La iluminación del testigo de control
de presión baja de los neumáticos y
el mensaje o código de advertencia se producen en cada ciclo de con‐ducción hasta que los neumáticos es‐
tén inflados a la presión correcta.
Testigo de avería del TPMS y
código de mensaje
El TPMS no funcionará correcta‐
mente si uno o más de los sensores
del TPMS faltan o no están operati‐ vos. Cuando el sistema detecta un fa‐
llo, el testigo w parpadea durante
un minuto aproximadamente y luego
se enciende. Además, aparece un
mensaje o un código de advertencia.

Cuidado del vehículo193
La indicación del testigo de avería del
TPMS y el mensaje o código de ad‐
vertencia se producirán en cada ciclo de encendido hasta que se resuelva
el problema. Algunas de las condicio‐ nes que pueden ocasionar su activa‐
ción son:
■ Uno de los neumáticos ha sido sus‐
tituido por la rueda de repuesto,
que no tiene sensor del TPMS.
■ El proceso de emparejamiento de los sensores del TPMS no se rea‐
lizó, o no se completó satisfactoria‐
mente, después de rotar los neu‐
máticos. El testigo de avería y el
mensaje o código de advertencia
deberían apagarse después de
completar satisfactoriamente el
proceso de emparejamiento de los
sensores. Véase el apartado "Pro‐
ceso de emparejamiento de los
sensores del TPMS" más adelante
en esta sección.
■ Uno o más sensores del TPMS fal‐
tan o están dañados. El mensaje o
código de advertencia y el testigo
de avería deberían apagarse una
vez que los sensores del TPMS es‐tén montados y el proceso de em‐
parejamiento de los sensores se
realice satisfactoriamente. Con‐ sulte con su taller para su revisión.
■ Los neumáticos o llantas de re‐ puesto no coinciden con el equipa‐miento original del vehículo. El uso
de neumáticos y llantas diferentes
a los recomendados pueden impe‐
dir que el TPMS funcione correcta‐
mente.
■ El manejo de dispositivos electró‐ nicos o la proximidad de instalacio‐
nes que utilicen radiofrecuencias
similares al TPMS podría ocasionar fallos de los sensores.
Si el TPMS no funciona correcta‐
mente, no podrá detectar o indicar
un problema de presión baja de los
neumáticos. Consulte con su taller
para revisarlo, si el testigo de ave‐
ría del TPMS y el mensaje o código de advertencia se encienden y per‐
manece encendidos.Proceso de emparejamiento de
los sensores del TPMS
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación debe emparejarsecon la nueva posición del neumático/ llanta después de una rotación de los
neumáticos o de sustituir uno o más
sensores del TPMS. Asimismo, el
proceso de emparejamiento de los
sensores del TPMS debería reali‐
zarse después de sustituir la rueda de
repuesto por una rueda de carretera
con el sensor del TPMS.
El testigo de avería y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje del TPMS, en el siguiente or‐
den: neumático delantero del lado del conductor, neumático delantero del
lado del acompañante, neumático
trasero del lado del acompañante y

194Cuidado del vehículo
neumático trasero del lado del con‐
ductor. Consulte con su taller para re‐
visarlo o para comprar una herra‐
mienta de aprendizaje. Hay un plazo
de dos minutos para emparejar la pri‐ mera posición de neumático/llanta y
de cinco minutos en total para las
cuatro posiciones. Si tarda más, el
proceso de emparejamiento se can‐
cela y hay que volver a empezar.
El proceso de emparejamiento de los
sensores del TPMS es el siguiente:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. Utilice el botón MENU en la pa‐
lanca de los intermitentes para
seleccionar el Menú de
información del vehículo en el
centro de información del conduc‐ tor (DIC).
4. Utilice la rueda de ajuste para ir al
menú de presión de los neumáti‐
cos.
5. Mantenga pulsado el botón SET/CLR para empezar el pro‐
ceso de emparejamiento de lossensores. Debería aparecer un
mensaje solicitando la aceptación
del proceso.
6. Pulse de nuevo el botón SET/CLR para confirmar la selec‐
ción. La bocina suena dos veces
para indicar que el receptor está
en modo de aprendizaje.
7. Empiece por el neumático delan‐ tero del lado del conductor.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐
que de la bocina confirma que el
código de identificación del sen‐
sor ha sido emparejado con esta
posición del neumático y la llanta.
9. Continúe con el neumático delan‐
tero del lado del acompañante yrepita el procedimiento del paso
8.
10. Continúe con el neumático tra‐ sero del lado del acompañante y
repita el procedimiento del paso
8.11. Continúe con el neumático tra‐ sero del lado del conductor y re‐
pita el procedimiento del paso 8.
La bocina suena dos veces para
indicar que el código de identifi‐
cación del sensor ha sido empa‐
rejado con el neumático trasero
del lado del conductor y que el
proceso de emparejamiento de
los sensores del TPMS ya no está
activo.
12. Desconecte el encendido.
13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm
(neumáticos de invierno: a los 4 mm ).

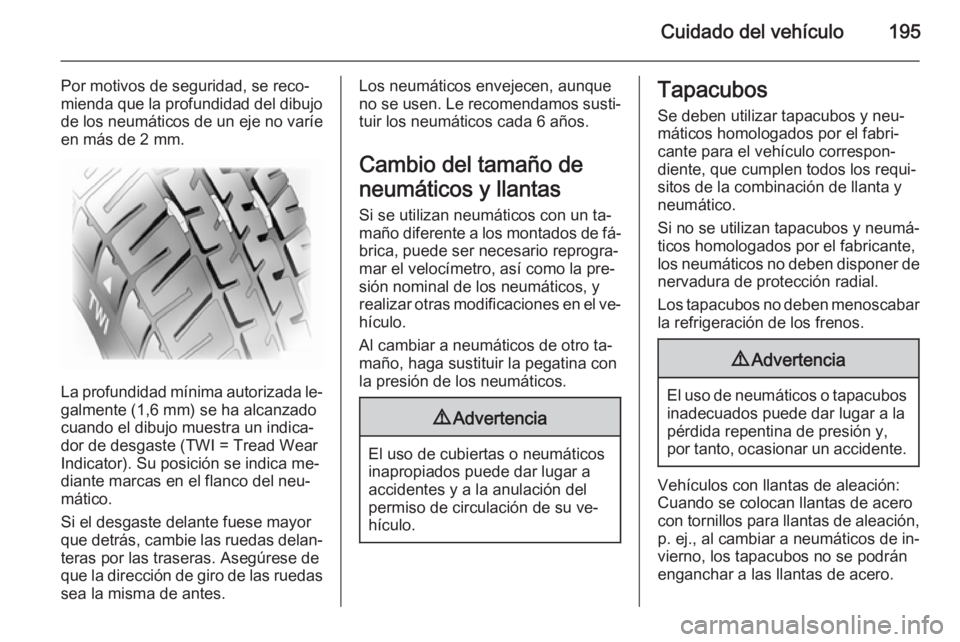

Cuidado del vehículo195
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie las ruedas delan‐
teras por las traseras. Asegúrese de
que la dirección de giro de las ruedas
sea la misma de antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Vehículos con llantas de aleación:
Cuando se colocan llantas de acero
con tornillos para llantas de aleación,
p. ej., al cambiar a neumáticos de in‐
vierno, los tapacubos no se podrán
enganchar a las llantas de acero.

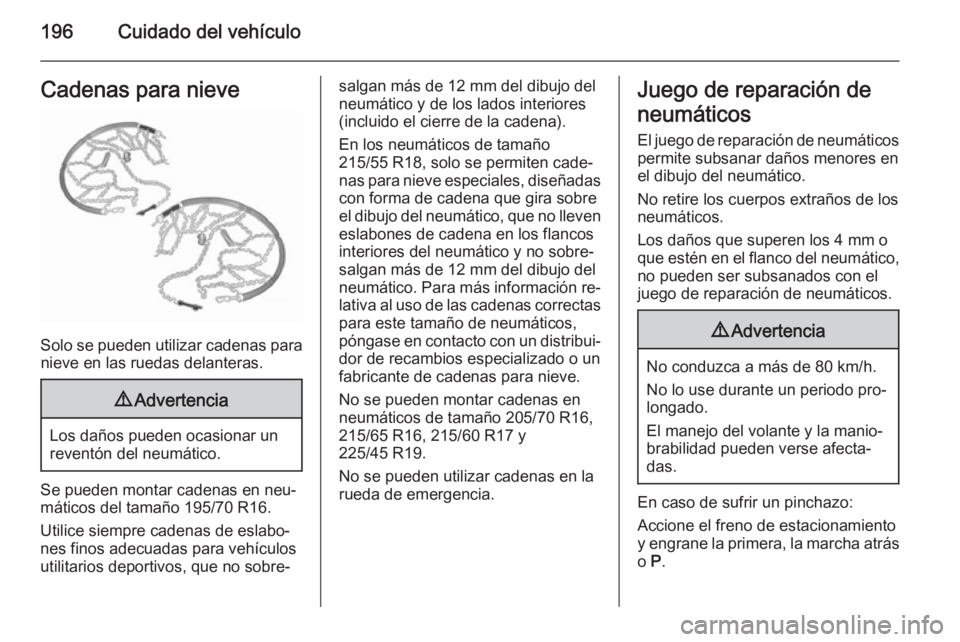

196Cuidado del vehículoCadenas para nieve
Solo se pueden utilizar cadenas paranieve en las ruedas delanteras.
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Se pueden montar cadenas en neu‐
máticos del tamaño 195/70 R16.
Utilice siempre cadenas de eslabo‐
nes finos adecuadas para vehículos
utilitarios deportivos, que no sobre‐
salgan más de 12 mm del dibujo del
neumático y de los lados interiores
(incluido el cierre de la cadena).
En los neumáticos de tamaño
215/55 R18, solo se permiten cade‐
nas para nieve especiales, diseñadas con forma de cadena que gira sobreel dibujo del neumático, que no lleven eslabones de cadena en los flancos
interiores del neumático y no sobre‐
salgan más de 12 mm del dibujo del
neumático. Para más información re‐
lativa al uso de las cadenas correctas para este tamaño de neumáticos,
póngase en contacto con un distribui‐
dor de recambios especializado o un
fabricante de cadenas para nieve.
No se pueden montar cadenas en
neumáticos de tamaño 205/70 R16,
215/65 R16, 215/60 R17 y
225/45 R19.
No se pueden utilizar cadenas en la
rueda de emergencia.Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.

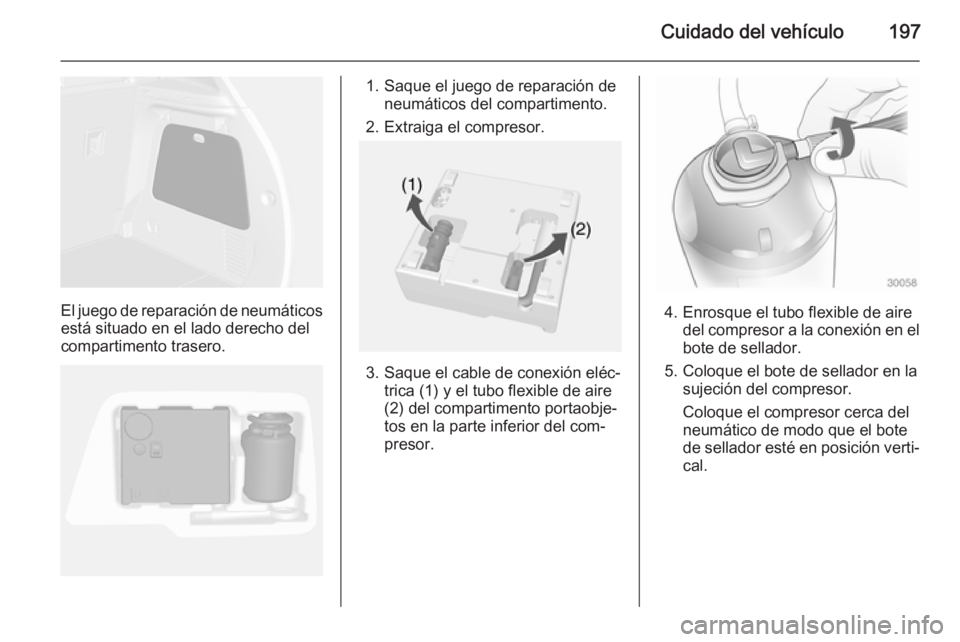

Cuidado del vehículo197
El juego de reparación de neumáticosestá situado en el lado derecho del
compartimento trasero.
1. Saque el juego de reparación de neumáticos del compartimento.
2. Extraiga el compresor.
3. Saque el cable de conexión eléc‐ trica (1) y el tubo flexible de aire
(2) del compartimento portaobje‐
tos en la parte inferior del com‐
presor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.

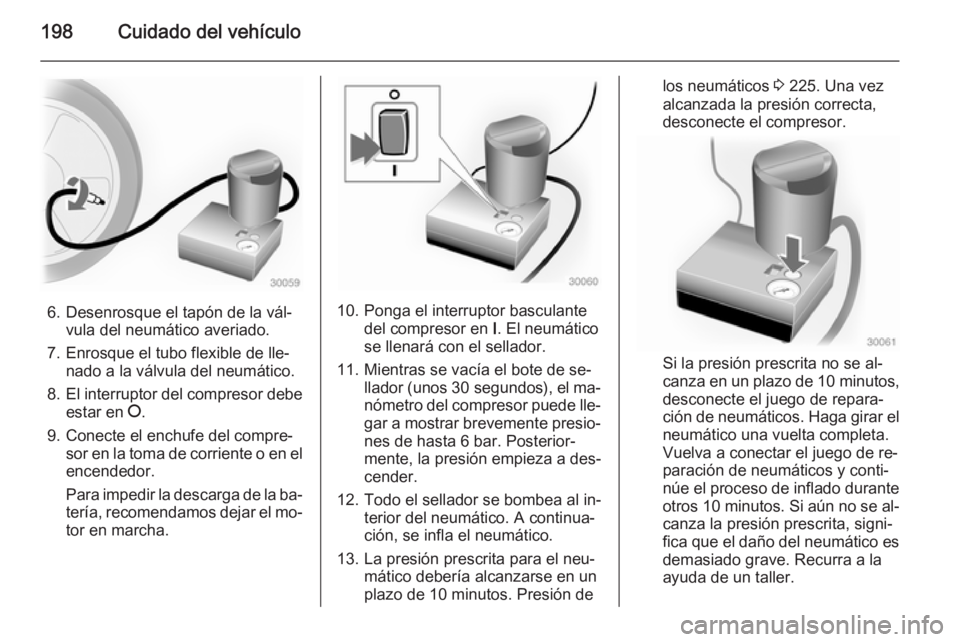

198Cuidado del vehículo
6. Desenrosque el tapón de la vál‐vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐
gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de 10 minutos. Presión de
los neumáticos 3 225. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Haga girar el neumático una vuelta completa.
Vuelva a conectar el juego de re‐
paración de neumáticos y conti‐
núe el proceso de inflado durante
otros 10 minutos . Si aún no se al‐
canza la presión prescrita, signi‐ fica que el daño del neumático es demasiado grave. Recurra a la
ayuda de un taller.
