88Mittarit ja käyttölaitteetMoottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 158.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 126.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 163.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Korjauta häiriön syy korjaamolla.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 104.
Kaukovalot
C palaa sinisenä.
Palaa kaukovalojen ollessa päällä tai
kaukovalovilkun käytön yhteydessä
3 105 tai kun kaukovalot ja kaukova‐
loapu tai mukautuvat ajovalot ovat
päällä 3 106.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.

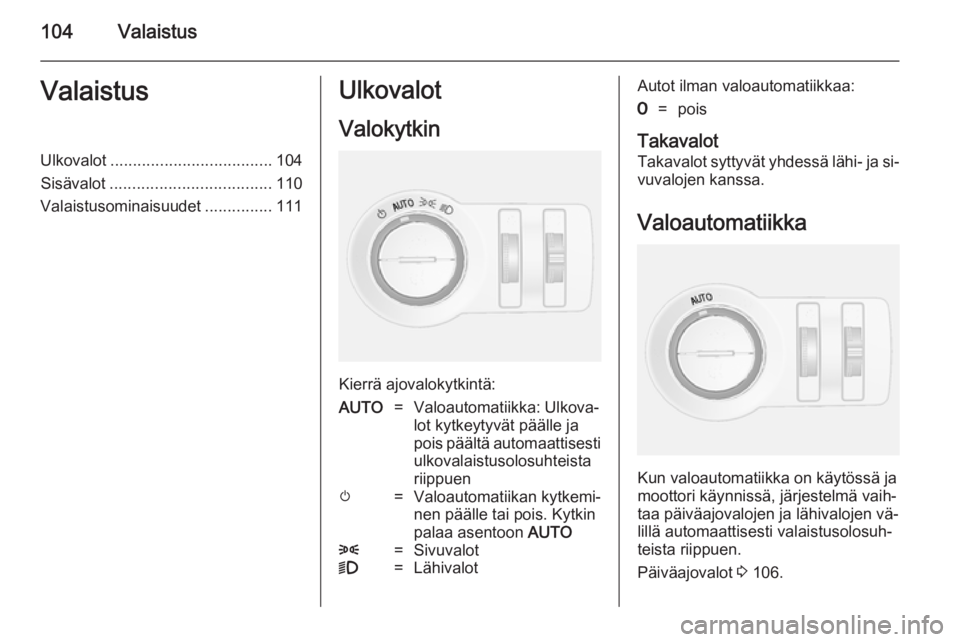

104ValaistusValaistusUlkovalot.................................... 104
Sisävalot .................................... 110
Valaistusominaisuudet ...............111Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
AUTO=Valoautomatiikka: Ulkova‐
lot kytkeytyvät päälle ja
pois päältä automaattisesti
ulkovalaistusolosuhteista
riippuenm=Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8=Sivuvalot9=LähivalotAutot ilman valoautomatiikkaa:7=pois
Takavalot
Takavalot syttyvät yhdessä lähi- ja si‐ vuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on käytössä ja
moottori käynnissä, järjestelmä vaih‐
taa päiväajovalojen ja lähivalojen vä‐
lillä automaattisesti valaistusolosuh‐teista riippuen.
Päiväajovalot 3 106.

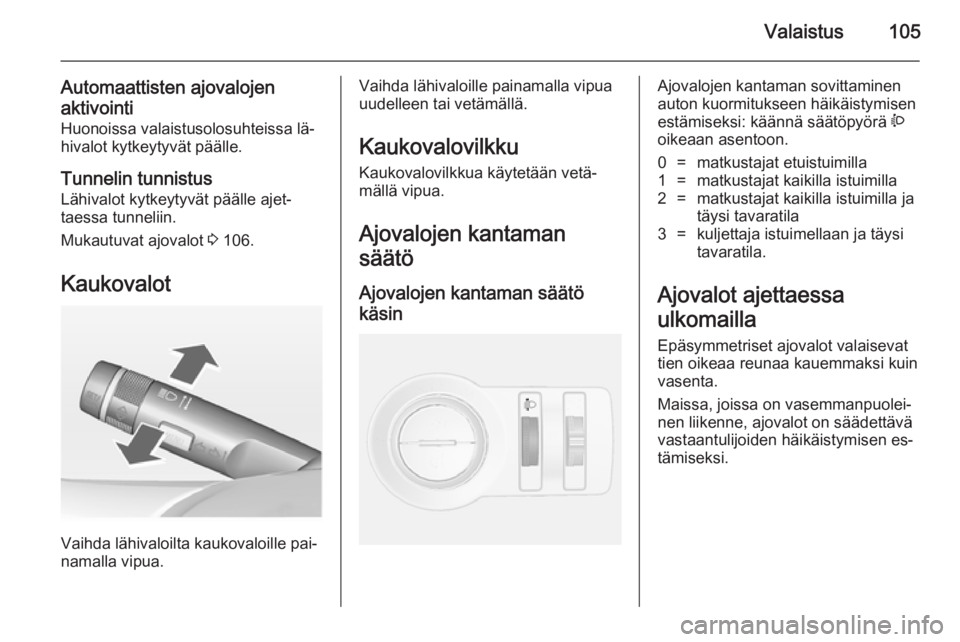

Valaistus105
Automaattisten ajovalojen
aktivointi Huonoissa valaistusolosuhteissa lä‐
hivalot kytkeytyvät päälle.
Tunnelin tunnistus
Lähivalot kytkeytyvät päälle ajet‐
taessa tunneliin.
Mukautuvat ajovalot 3 106.
Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovalovilkku Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi
tavaratila.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulijoiden häikäistymisen es‐ tämiseksi.

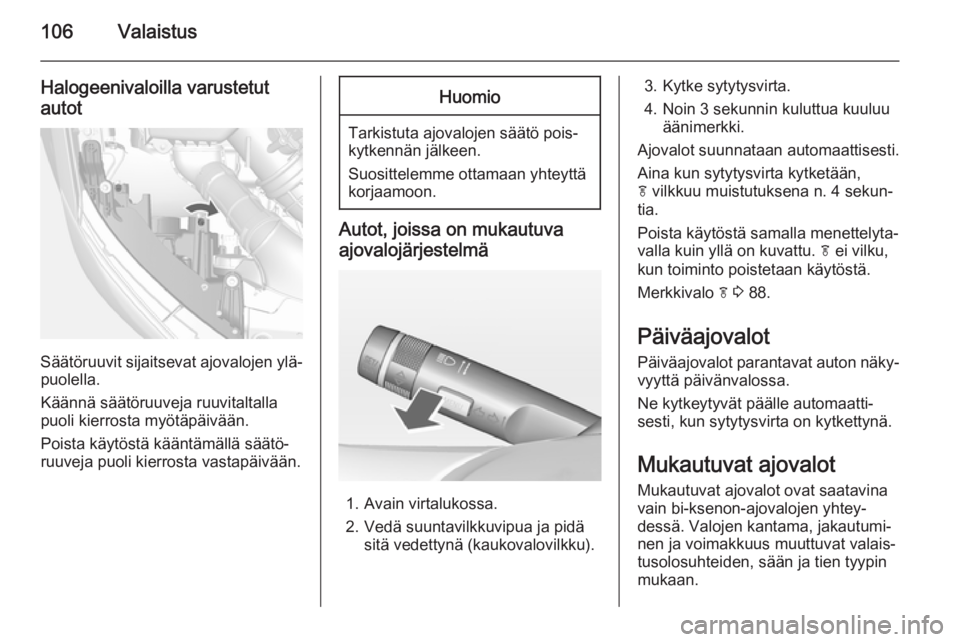

106Valaistus
Halogeenivaloilla varustetut
autot
Säätöruuvit sijaitsevat ajovalojen ylä‐ puolella.
Käännä säätöruuveja ruuvitaltalla
puoli kierrosta myötäpäivään.
Poista käytöstä kääntämällä säätö‐ ruuveja puoli kierrosta vastapäivään.
Huomio
Tarkistuta ajovalojen säätö pois‐
kytkennän jälkeen.
Suosittelemme ottamaan yhteyttä
korjaamoon.
Autot, joissa on mukautuva
ajovalojärjestelmä
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 3 sekunnin kuluttua kuuluu äänimerkki.
Ajovalot suunnataan automaattisesti. Aina kun sytytysvirta kytketään,
f vilkkuu muistutuksena n. 4 sekun‐
tia.
Poista käytöstä samalla menettelyta‐
valla kuin yllä on kuvattu. f ei vilku,
kun toiminto poistetaan käytöstä.
Merkkivalo f 3 88.
Päiväajovalot
Päiväajovalot parantavat auton näky‐ vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.

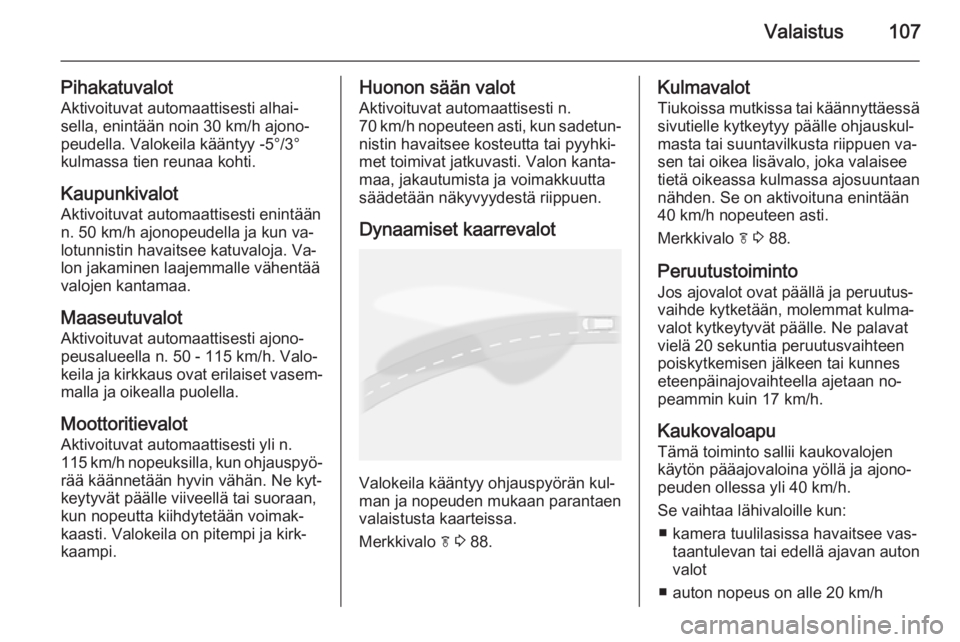

Valaistus107
PihakatuvalotAktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h ajono‐
peudella. Valokeila kääntyy -5°/3°
kulmassa tien reunaa kohti.
Kaupunkivalot
Aktivoituvat automaattisesti enintään n. 50 km/h ajonopeudella ja kun va‐
lotunnistin havaitsee katuvaloja. Va‐
lon jakaminen laajemmalle vähentää valojen kantamaa.
Maaseutuvalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 50 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.
Moottoritievalot
Aktivoituvat automaattisesti yli n.
115 km/h nopeuksilla, kun ohjauspyö‐ rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan,
kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐ kaampi.Huonon sään valot
Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐ nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen
valaistusta kaarteissa.
Merkkivalo f 3 88.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 88.
Peruutustoiminto
Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun: ■ kamera tuulilasissa havaitsee vas‐ taantulevan tai edellä ajavan auton
valot
■ auton nopeus on alle 20 km/h

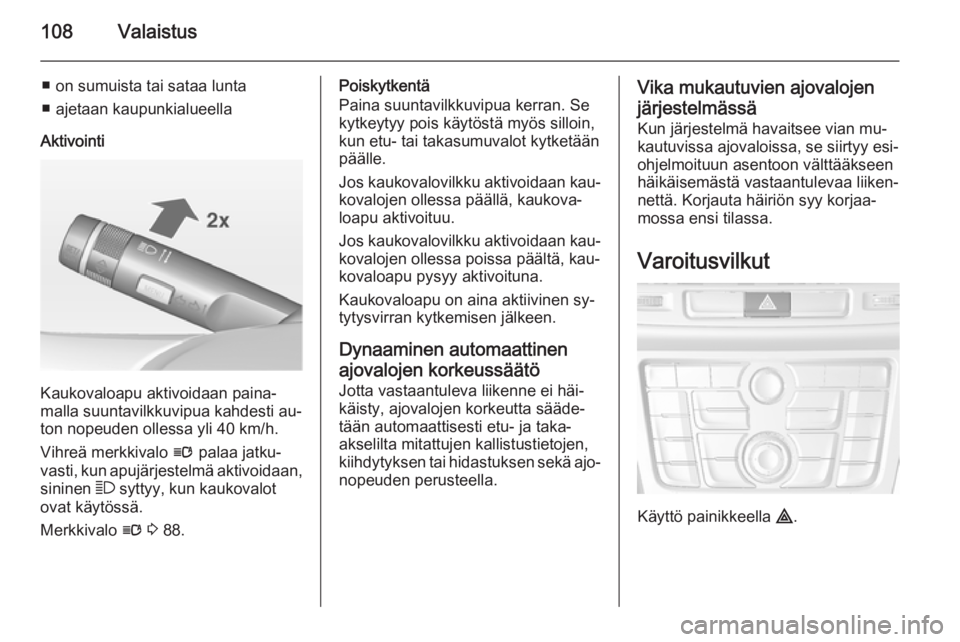

108Valaistus
■ on sumuista tai sataa lunta
■ ajetaan kaupunkialueella
Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 88.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös silloin,
kun etu- tai takasumuvalot kytketään
päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Korjauta häiriön syy korjaa‐
mossa ensi tilassa.
Varoitusvilkut
Käyttö painikkeella ¨.

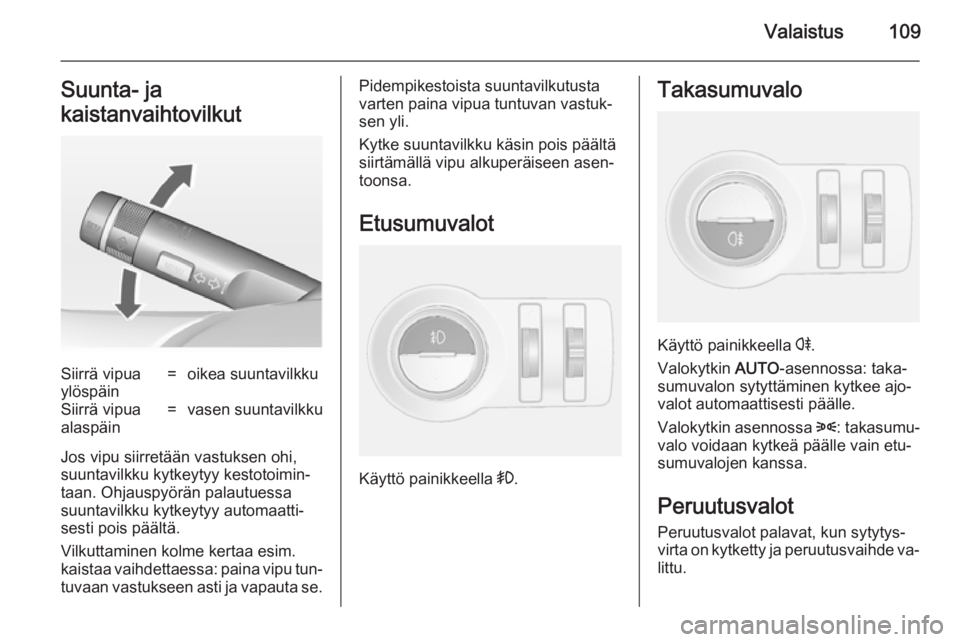

Valaistus109Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=oikea suuntavilkkuSiirrä vipua
alaspäin=vasen suuntavilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim.
kaistaa vaihdettaessa: paina vipu tun‐ tuvaan vastukseen asti ja vapauta se.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot
Käyttö painikkeella >.
Takasumuvalo
Käyttö painikkeella r.
Valokytkin AUTO-asennossa: taka‐
sumuvalon sytyttäminen kytkee ajo‐
valot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde va‐ littu.

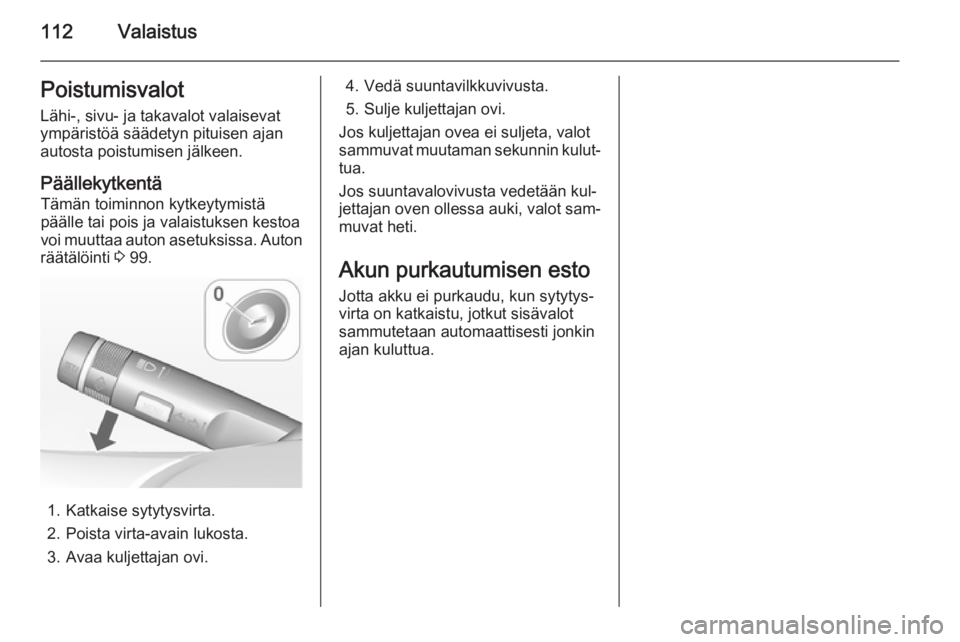

112ValaistusPoistumisvalot
Lähi-, sivu- ja takavalot valaisevat
ympäristöä säädetyn pituisen ajan
autosta poistumisen jälkeen.
Päällekytkentä Tämän toiminnon kytkeytymistä
päälle tai pois ja valaistuksen kestoa
voi muuttaa auton asetuksissa. Auton
räätälöinti 3 99.
1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat muutaman sekunnin kulut‐ tua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, valot sam‐
muvat heti.
Akun purkautumisen esto Jotta akku ei purkaudu, kun sytytys‐
virta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.

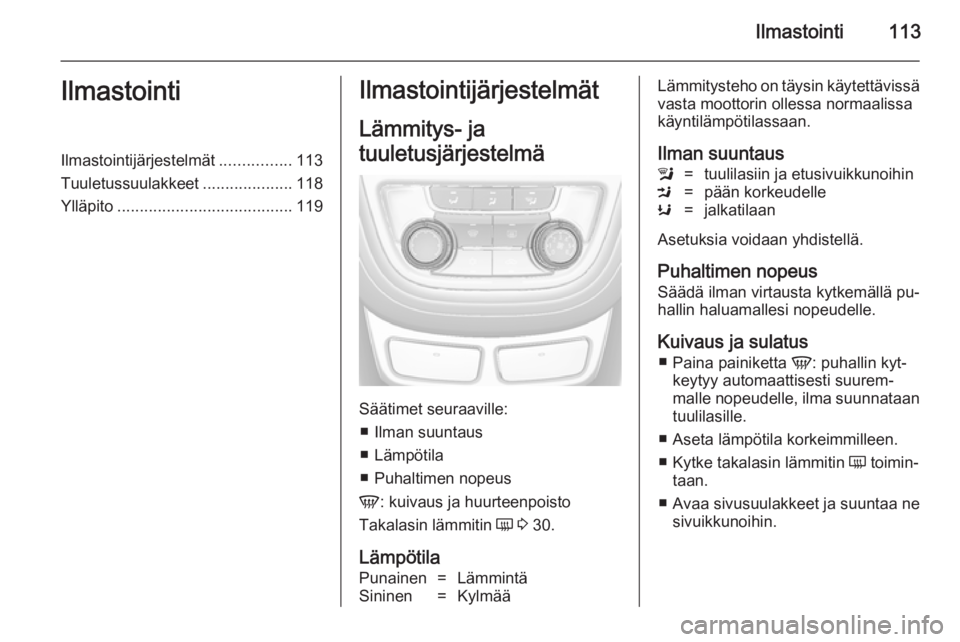

Ilmastointi113IlmastointiIlmastointijärjestelmät................113
Tuuletussuulakkeet ....................118
Ylläpito ....................................... 119Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ■ Ilman suuntaus
■ Lämpötila
■ Puhaltimen nopeus
V : kuivaus ja huurteenpoisto
Takalasin lämmitin Ü 3 30.
Lämpötila
Punainen=LämmintäSininen=KylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntausl=tuulilasiin ja etusivuikkunoihinM=pään korkeudelleK=jalkatilaan
Asetuksia voidaan yhdistellä.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.
Kuivaus ja sulatus ■ Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Aseta lämpötila korkeimmilleen. ■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

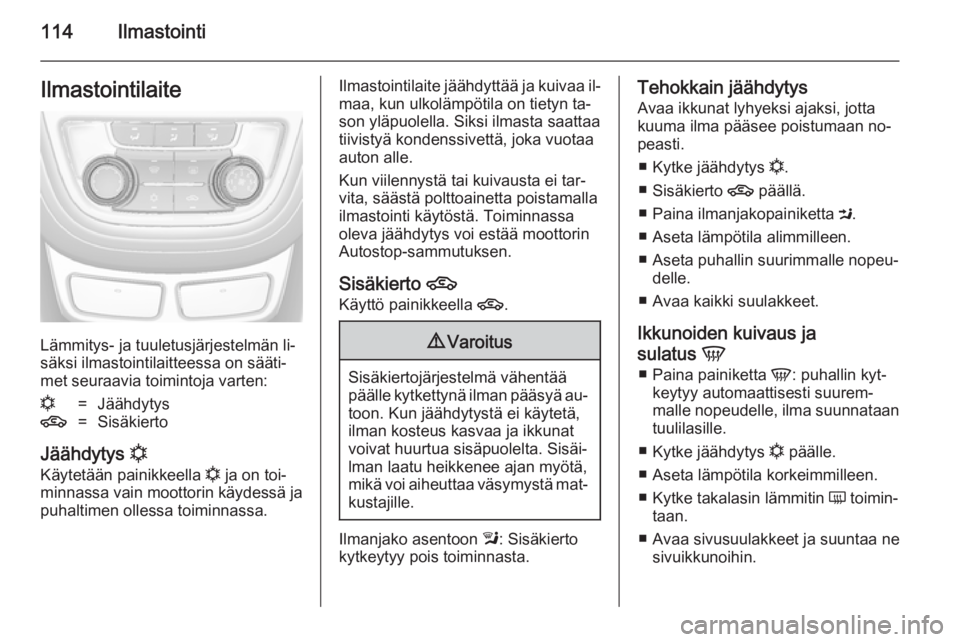

114IlmastointiIlmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
n=Jäähdytys4=Sisäkierto
Jäähdytys n
Käytetään painikkeella n ja on toi‐
minnassa vain moottorin käydessä ja
puhaltimen ollessa toiminnassa.
Ilmastointilaite jäähdyttää ja kuivaa il‐
maa, kun ulkolämpötila on tietyn ta‐
son yläpuolella. Siksi ilmasta saattaa
tiivistyä kondenssivettä, joka vuotaa
auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Toiminnassa
oleva jäähdytys voi estää moottorin
Autostop-sammutuksen.
Sisäkierto 4
Käyttö painikkeella 4.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Ilmanjako asentoon l: Sisäkierto
kytkeytyy pois toiminnasta.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
■ Kytke jäähdytys n.
■ Sisäkierto 4 päällä.
■ Paina ilmanjakopainiketta M.
■ Aseta lämpötila alimmilleen.
■ Aseta puhallin suurimmalle nopeu‐ delle.
■ Avaa kaikki suulakkeet.
Ikkunoiden kuivaus ja
sulatus V
■ Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Kytke jäähdytys n päälle.
■ Aseta lämpötila korkeimmilleen. ■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
