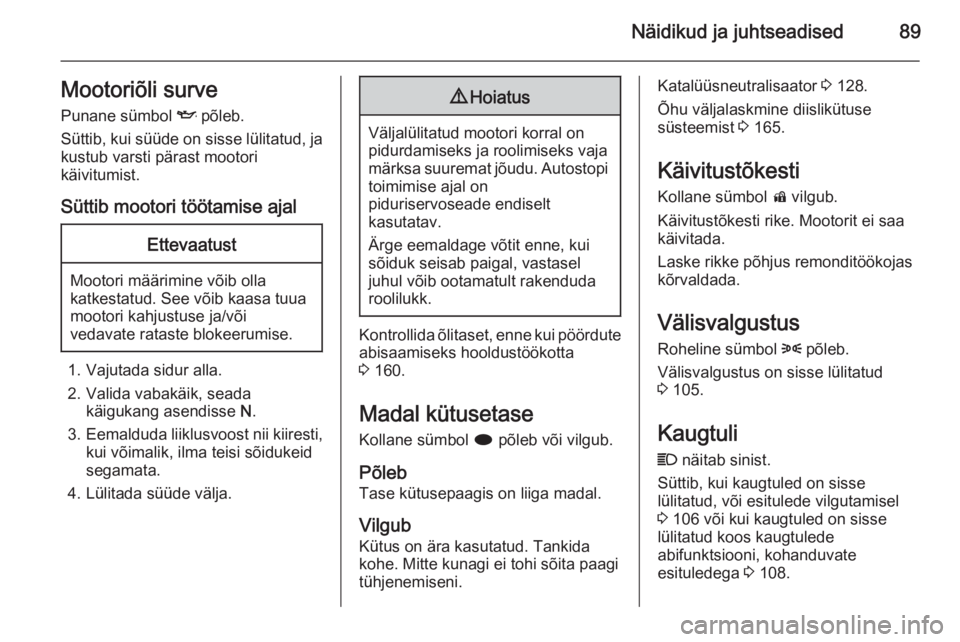

Näidikud ja juhtseadised89Mootoriõli survePunane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 160.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.
VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 128.
Õhu väljalaskmine diislikütuse
süsteemist 3 165.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Laske rikke põhjus remonditöökojas
kõrvaldada.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 105.
Kaugtuli C näitab sinist.
Süttib, kui kaugtuled on sisse
lülitatud, või esitulede vilgutamisel
3 106 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni, kohanduvate
esituledega 3 108.

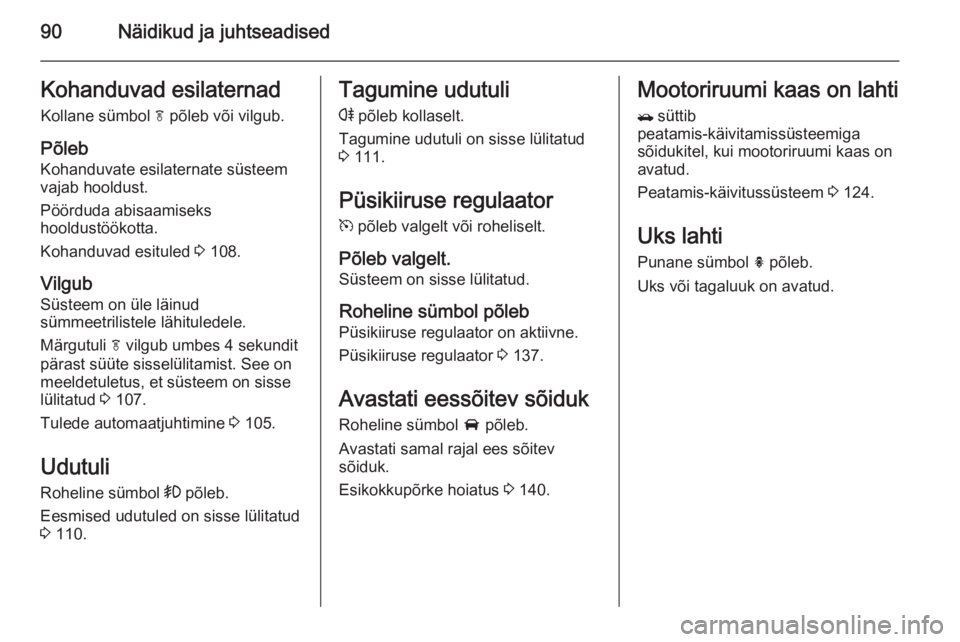

90Näidikud ja juhtseadisedKohanduvad esilaternad
Kollane sümbol f põleb või vilgub.
Põleb Kohanduvate esilaternate süsteem
vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Kohanduvad esituled 3 108.
Vilgub Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 107.
Tulede automaatjuhtimine 3 105.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 110.Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 111.
Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt. Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 137.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
Esikokkupõrke hoiatus 3 140.Mootoriruumi kaas on lahti
/ süttib
peatamis-käivitamissüsteemiga
sõidukitel, kui mootoriruumi kaas on
avatud.
Peatamis-käivitussüsteem 3 124.
Uks lahti
Punane sümbol h põleb.
Uks või tagaluuk on avatud.

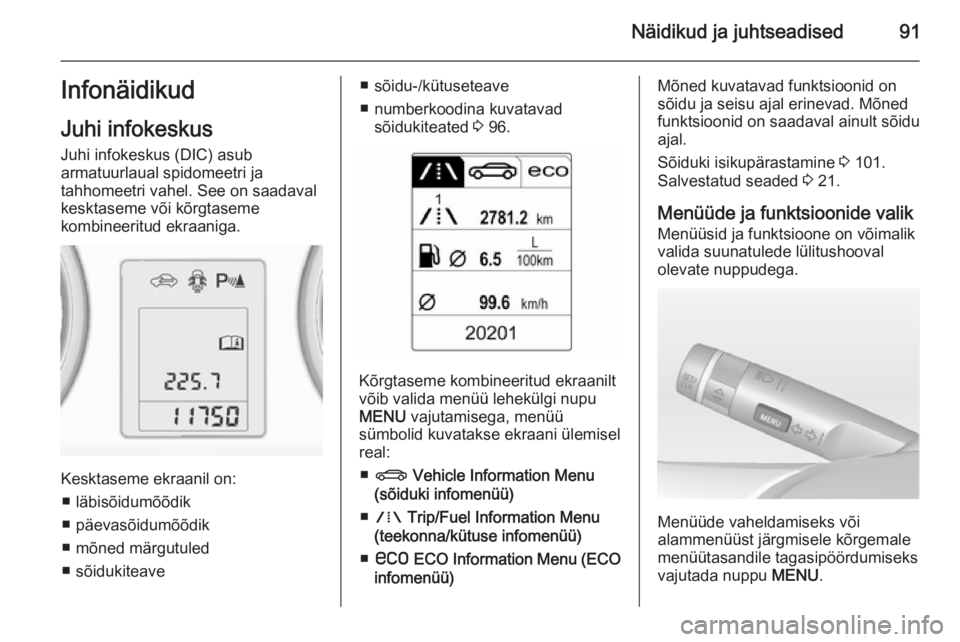

Näidikud ja juhtseadised91InfonäidikudJuhi infokeskus
Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel. See on saadaval
kesktaseme või kõrgtaseme
kombineeritud ekraaniga.
Kesktaseme ekraanil on:
■ läbisõidumõõdik
■ päevasõidumõõdik
■ mõned märgutuled
■ sõidukiteave
■ sõidu-/kütuseteave
■ numberkoodina kuvatavad sõidukiteated 3 96.
Kõrgtaseme kombineeritud ekraanilt
võib valida menüü lehekülgi nupu
MENU vajutamisega, menüü
sümbolid kuvatakse ekraani ülemisel
real:
■ X Vehicle Information Menu
(sõiduki infomenüü)
■ W Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
■ s ECO Information Menu (ECO
infomenüü)
Mõned kuvatavad funktsioonid on sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Sõiduki isikupärastamine 3 101.
Salvestatud seaded 3 21.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vaheldamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile tagasipöördumiseks
vajutada nuppu MENU.

92Näidikud ja juhtseadised

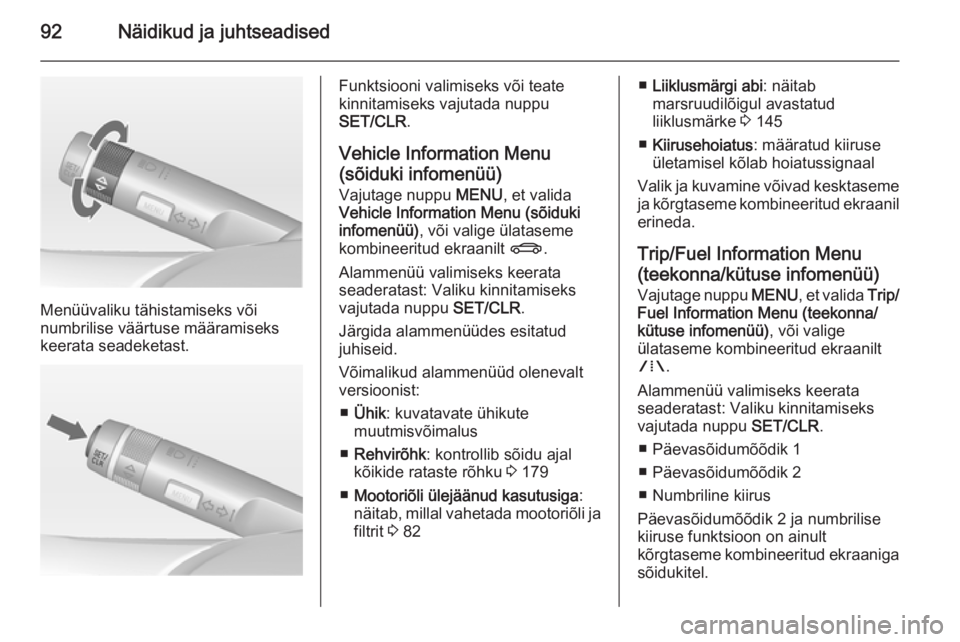

Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.
Funktsiooni valimiseks või teate
kinnitamiseks vajutada nuppu
SET/CLR .
Vehicle Information Menu
(sõiduki infomenüü) Vajutage nuppu MENU, et valida
Vehicle Information Menu (sõiduki infomenüü) , või valige ülataseme
kombineeritud ekraanilt X.
Alammenüü valimiseks keerata
seaderatast: Valiku kinnitamiseks
vajutada nuppu SET/CLR.
Järgida alammenüüdes esitatud
juhiseid.
Võimalikud alammenüüd olenevalt
versioonist:
■ Ühik : kuvatavate ühikute
muutmisvõimalus
■ Rehvirõhk : kontrollib sõidu ajal
kõikide rataste rõhku 3 179
■ Mootoriõli ülejäänud kasutusiga :
näitab, millal vahetada mootoriõli ja
filtrit 3 82■ Liiklusmärgi abi : näitab
marsruudilõigul avastatud
liiklusmärke 3 145
■ Kiirusehoiatus : määratud kiiruse
ületamisel kõlab hoiatussignaal
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil erineda.
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü) Vajutage nuppu MENU, et valida Trip/
Fuel Information Menu (teekonna/
kütuse infomenüü) , või valige
ülataseme kombineeritud ekraanilt W .
Alammenüü valimiseks keerata
seaderatast: Valiku kinnitamiseks
vajutada nuppu SET/CLR.
■ Päevasõidumõõdik 1
■ Päevasõidumõõdik 2
■ Numbriline kiirus
Päevasõidumõõdik 2 ja numbrilise
kiiruse funktsioon on ainult
kõrgtaseme kombineeritud ekraaniga
sõidukitel.

Näidikud ja juhtseadised93
Pardaarvutiga sõidukitel on veel
alammenüüsid.
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil erineda.
Läbisõidu / kütuseinfo menüü, pardaarvuti 3 98.

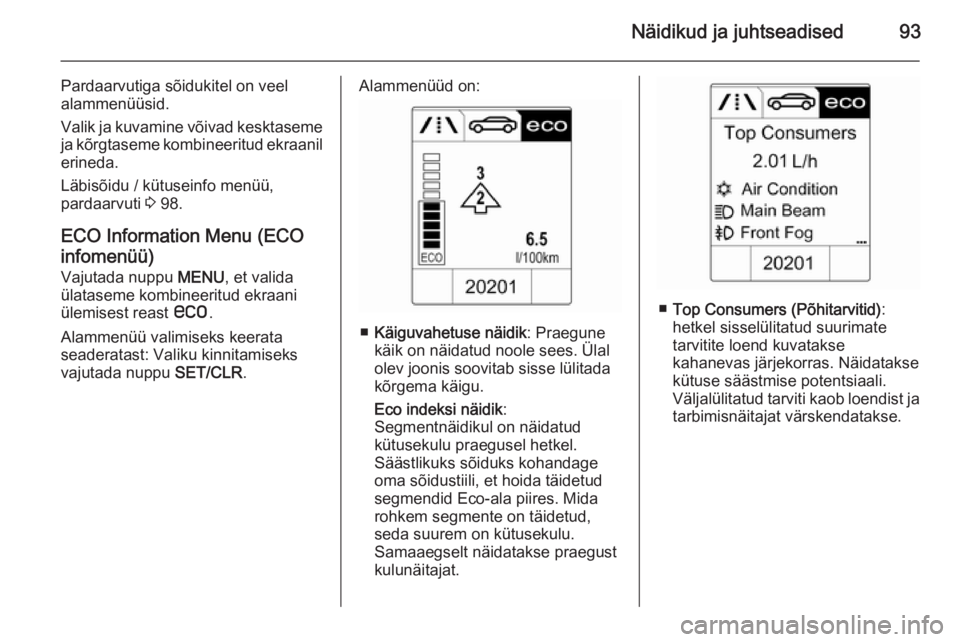

ECO Information Menu (ECO infomenüü)
Vajutada nuppu MENU, et valida
ülataseme kombineeritud ekraani
ülemisest reast s.
Alammenüü valimiseks keerata
seaderatast: Valiku kinnitamiseks
vajutada nuppu SET/CLR.Alammenüüd on:
■Käiguvahetuse näidik : Praegune
käik on näidatud noole sees. Ülal
olev joonis soovitab sisse lülitada
kõrgema käigu.
Eco indeksi näidik :
Segmentnäidikul on näidatud
kütusekulu praegusel hetkel.
Säästlikuks sõiduks kohandage
oma sõidustiili, et hoida täidetud
segmendid Eco-ala piires. Mida
rohkem segmente on täidetud,
seda suurem on kütusekulu.
Samaaegselt näidatakse praegust
kulunäitajat.
■ Top Consumers (Põhitarvitid) :
hetkel sisselülitatud suurimate
tarvitite loend kuvatakse
kahanevas järjekorras. Näidatakse
kütuse säästmise potentsiaali.
Väljalülitatud tarviti kaob loendist ja
tarbimisnäitajat värskendatakse.

94Näidikud ja juhtseadised

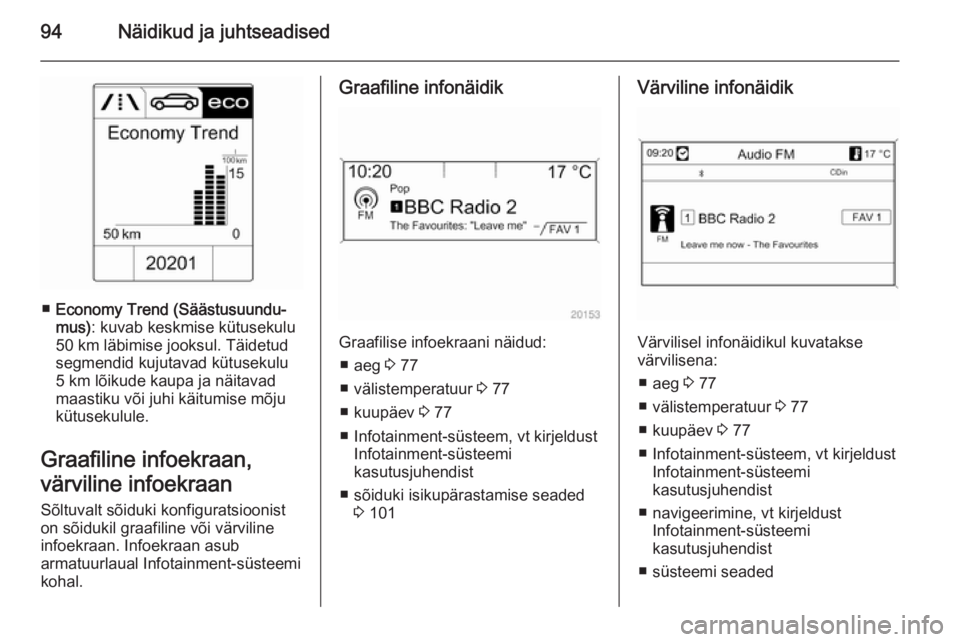

■Economy Trend (Säästusuundu‐
mus) : kuvab keskmise kütusekulu
50 km läbimise jooksul. Täidetud segmendid kujutavad kütusekulu
5 km lõikude kaupa ja näitavad
maastiku või juhi käitumise mõju
kütusekulule.
Graafiline infoekraan,
värviline infoekraan
Sõltuvalt sõiduki konfiguratsioonist
on sõidukil graafiline või värviline
infoekraan. Infoekraan asub
armatuurlaual Infotainment-süsteemi
kohal.
Graafiline infonäidik
Graafilise infoekraani näidud:
■ aeg 3 77
■ välistemperatuur 3 77
■ kuupäev 3 77
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ sõiduki isikupärastamise seaded 3 101
Värviline infonäidik
Värvilisel infonäidikul kuvatakse
värvilisena:
■ aeg 3 77
■ välistemperatuur 3 77
■ kuupäev 3 77
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ süsteemi seaded

Näidikud ja juhtseadised95

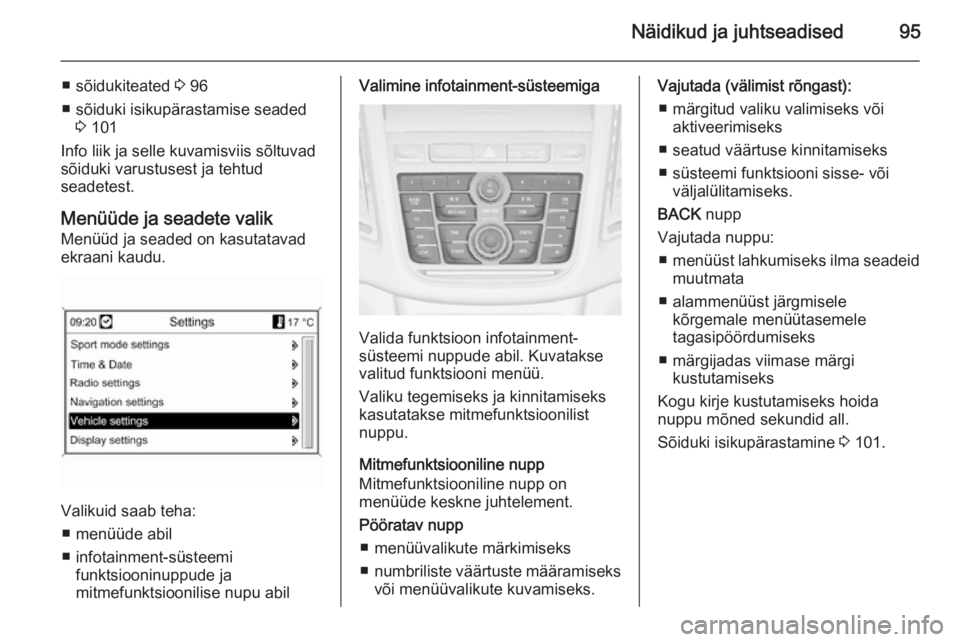

■ sõidukiteated 3 96
■ sõiduki isikupärastamise seaded 3 101
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
ekraani kaudu.
Valikuid saab teha:
■ menüüde abil
■ infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist nuppu.
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement.
Pööratav nupp ■ menüüvalikute märkimiseks
■ numbriliste väärtuste määramiseks
või menüüvalikute kuvamiseks.
Vajutada (välimist rõngast):
■ märgitud valiku valimiseks või aktiveerimiseks
■ seatud väärtuse kinnitamiseks
■ süsteemi funktsiooni sisse- või väljalülitamiseks.
BACK nupp
Vajutada nuppu: ■ menüüst lahkumiseks ilma seadeid
muutmata
■ alammenüüst järgmisele kõrgemale menüütasemele
tagasipöördumiseks
■ märgijadas viimase märgi kustutamiseks
Kogu kirje kustutamiseks hoida
nuppu mõned sekundid all.
Sõiduki isikupärastamine 3 101.

96Näidikud ja juhtseadisedTeated sõiduki kohtaSõidukiteatedTeated kuvatakse peamiselt juhi
infokeskuse ekraanil, mõnel juhul
koos hoiatussignaaliga.
Teate kinnitamiseks vajutada nuppu
SET/CLR , MENU või keerata
seadeketast.
Sõidukiteated kesktaseme
ekraanil
Sõidukiteateid kuvatakse
numberkoodina.
NrSõidukiteated10Pidurid ülekuumenenud16Piduritule rike25Vasaku eesmise suunatule
rike26Vasaku tagumise suunatule
rikeNrSõidukiteated27Parema eesmise suunatule
rike28Vasaku eesmise suunatule
rike53Keerata kütusepaagi kork
kinni54Vesi diislikütuse filtrisS68Roolivõimendi vajab hooldustS73Nelikveosüsteem vajab hool‐
dustS75Kliimaseade vajab hooldustS79Lisada mootoriõliS81Hooldada käigukastiS82Vahetada peagi mootoriõliS84Mootori võimsust on vähen‐
datudS89Sõiduki peatse hooldusvaja‐
duse märgutuli128Mootoriruumi kaas avatud134Parkimisabi rike, puhastage
põrkeraud

Näidikud ja juhtseadised97
NrSõidukiteatedS136Parkimisabi vajab hooldust174Aku tühi
Märkus
"S" tähendab "Sõiduk vajab peatselt hooldust". Pöörduge kohe abi
saamiseks hooldustöökotta.
Sõidukiteated kõrgtaseme kombineeritud ekraanil
Teated sõiduki kohta kuvatakse
tekstina. Järgida teadetes esitatud
juhiseid.
Süsteem kuvab alljärgnevat
puudutavaid teateid:
■ Hooldusteated
■ Vedelike taset
■ Vargusvastane alarmsüsteem
■ Pidurid
■ Sõidusüsteemid
■ Sõidu kontrollsüsteemid
■ Juhi abisüsteemid
■ Tempomaat
■ Kiirusepiirik
■ Parkimisabi süsteemid
■ Tuled, lampide vahetamist
■ Kohanduvad esituled
■ Klaasipuhasti/-pesurisüsteemi
■ Uksi, aknaid
■ Liiklusmärgiabi
■ Sõidurajalt kõrvalekaldumise hoiatussüsteem
■ Pakiruum, pakiruumi kaas
■ Kaugjuhtimispult
■ Turvavööd
■ Turvapadjasüsteemi■ Mootorit ja jõuülekannet
■ Rehvirõhk
■ Diislikütuse heitgaasi tahkete osakeste filter
■ Sõiduki aku olek
Hoiatussignaalid Mootori käivitamisel või sõidu
ajal ■ Kui uks või mootoriruumi kaas on avatud.
■ Kui turvavöö ei ole kinnitatud.
■ Teatud kiiruse ületamisel, kui seisupidur on rakendatud.
■ Kui juhi infokeskuses kuvatakse hoiatusteade või hoiatuskood.
■ Kui parkimisabisüsteemi andur tuvastab objekti.
Kui sõiduk on peatatud ja/või
juhiuks on avatud ■ Kui süütevõti on süütelukus.
■ Välistuled põlevad.

98Näidikud ja juhtseadisedPatarei pinge
Kui akupinge on madal, ilmub juhi infokeskusesse hoiatusteade või
hoiatuskood 174.
1. Lülitage kohe välja elektritarvitid, mis ei ole ohutuks sõiduks
vajalikud, nt istmesoojendus,
tagaakna soojendus või muud
põhitarvitid.
2. Aku laadimiseks sõita mõnda aega pidevalt või kasutada
laadimisseadet.
Hoiatusteade või -kood kaob, kui
mootorit on kaks korda järjest
käivitatud, ilma et akupinge oleks
langenud.
Kui akut ei saa laadida, lasta rikke
põhjus hooldustöökojas kõrvaldada.Pardaarvuti
Menüüsid ja funktsioone saab valida
suunatulede lülitushooval olevate
nuppudega 3 91.
Vajutage Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
valimiseks kesktaseme ekraanil
nuppu MENU või valige kõrgtaseme
kombineeritud ekraanilt W.
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
ülataseme kombineeritud ekraanil
