OPEL MOKKA 2014.5 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo169Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.Halogénové svetlomety
Stretávacie svetlá a diaľkové
svetlo
Odstráňte ochranný kryt svetlometu.
Stretávacie svetlá
1. Odpojte konektor objímky žiarovky svetlometu.

170Starostlivosť o vozidlo
2.Stlačte pružinovú sponu a odpojte
ju.
3. Vyberte žiarovku z objímky a vymeňte žiarovku.
4. Pri inštalovaní novej žiarovky dbajte na to, aby výčnelky
správne zapadali do osadenia na
reflektore.
5. Nainštalujte späť svetlomet.
6. Nasaďte pružinovú sponu.
7. Pripojte konektor objímky žiarovky.
8. Nasaďte ochranný kryt svetlometu na svoje miesto a
zavrite ho.
Diaľkové svetlá
1. Vytiahnite objímku žiarovky.
2. Vyberte žiarovku z objímky a vymeňte žiarovku.
3. Pri inštalovaní novej žiarovky dbajte na to, aby výčnelky
správne zapadali do osadenia na
reflektore.
4. Nainštalujte späť svetlomet.
5. Nasaďte ochranný kryt svetlometu na svoje miesto a
zavrite ho.
Obrysové svetlá
1. Odmontujte objímku zo svetlometu jej otočením proti
smeru pohybu hodinových
ručičiek.
2. Vyberte objímku žiarovky z reflektoru.
3. Odpojte konektor od žiarovky.

Starostlivosť o vozidlo171
4. Vytiahnite žiarovku z objímky.5. Vložte novú žiarovku.
6. Zapojte konektor k žiarovke.
7. Zasuňte objímku do reflektoru. 8. Nainštalujte späť svetlomet.
Xenónové svetlomety9 Nebezpečenstvo
Xenónové svetlomety pracujú s
veľmi vysokým napätím.
Nedotýkajte sa ich. Žiarovky
nechajte vymeniť v odbornom
servise.
Osvetlenie zákrut
1. Odstráňte ochranný kryt.
2. Vytiahnite objímku žiarovky.
3. Vyberte žiarovku z objímky a vymeňte žiarovku.

172Starostlivosť o vozidlo
4. Pri inštalovaní novej žiarovkydbajte na to, aby výčnelky
správne zapadali do osadenia na
reflektore.
5. Nainštalujte späť svetlomet.
6. Nasaďte ochranný kryt svetlometu na svoje miesto a
zavrite ho.
Hmlové svetlá
Žiarovky nechajte vymeniť v
odbornom servise.
Predné smerovky1. Otočte objímkou žiarovky proti smeru hodinových ručičiek auvoľnite.
2. Zľahka zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
3. Vložte držiak žiarovky do reflektoru a zaistite ho otočením v
smere hodinových ručičiek.
Zadné svetlá
Ľavá strana
1. Demontujte obidva kryty a skrutky. Vyberte panel.

Starostlivosť o vozidlo173
2. Odstráňte kryt.
Pravá strana
1. Vyberte dvierka úložnej schránky a súpravu na opravu pneumatiky.
2. Odstráňte kryt.
3. Zadné/brzdové svetlo (1)
Smerovka (2)
Spätný svetlomet (3)
4. Vytiahnite žiarovku. Vyberte žiarovku a vymeňte ju.
5. Vložte držiak žiarovky do zostavy zadného svetla. Namontujte
zostavu zadného svetla do
karosérie a pripevnite. Zatvorte a
zaistite kryty.
6. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.

174Starostlivosť o vozidloBočné smerovky
Ak svetlá nefungujú, nechajte ich
skontrolovať v servise.
Brzdové svetlo v strede
hore
Ak brzdové svetlo v strede hore
nefunguje, nechajte ho skontrolovať v servise.
Osvetlenie evidenčného
čísla
1. Vypáčte svetlo pomocou skrutkovača.
2. Vyberte svietidlo smerom dole. Neťahajte za vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z držiaku a vymeňte žiarovku.

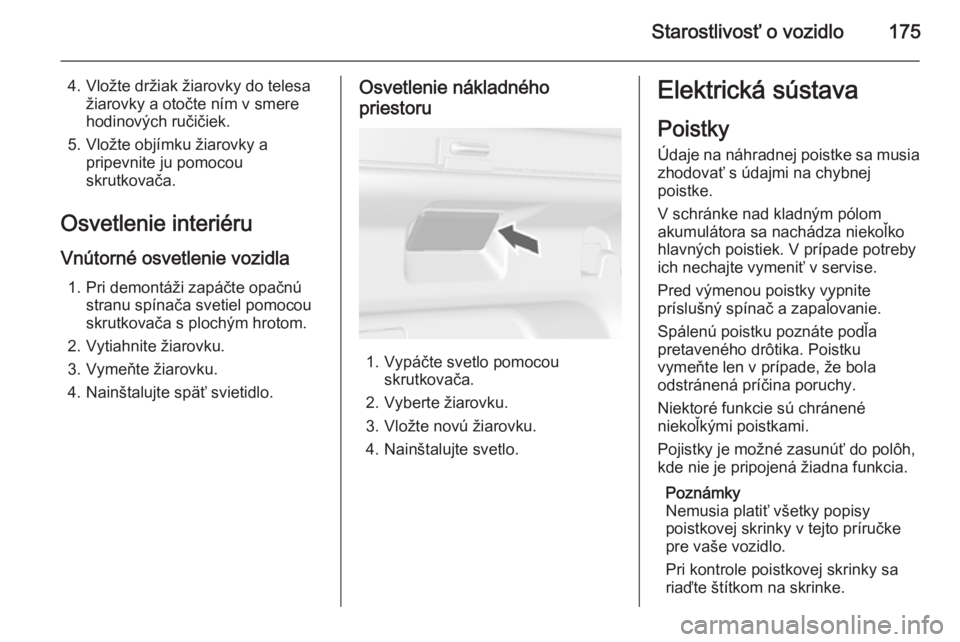

Starostlivosť o vozidlo175
4. Vložte držiak žiarovky do telesažiarovky a otočte ním v smere
hodinových ručičiek.
5. Vložte objímku žiarovky a pripevnite ju pomocou
skrutkovača.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla 1. Pri demontáži zapáčte opačnú stranu spínača svetiel pomocou
skrutkovača s plochým hrotom.
2. Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Nainštalujte späť svietidlo.Osvetlenie nákladného
priestoru
1. Vypáčte svetlo pomocou skrutkovača.
2. Vyberte žiarovku.
3. Vložte novú žiarovku.
4. Nainštalujte svetlo.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
V schránke nad kladným pólom
akumulátora sa nachádza niekoľko
hlavných poistiek. V prípade potreby
ich nechajte vymeniť v servise.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.

176Starostlivosť o vozidlo
Pinzeta na poistkyPinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo zboku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
motorovom priestore.
Odistite, zdvihnite a odstráňte kryt.Minipoistky
Č.Obvod1Strešné okno2Vonkajšie zrkadlá3–4–5Riadiaci modul elektrickej brzdy6Inteligentný snímač akumulátora7–8Riadiaci modul prevodovky9Riadiaci modul prvkov karosérie10Nastavovanie výšky svetlometov11Stierač zadného okna12Vyhrievanie zadného okna13Ovládač svetlometu (ľavý)14Vyhrievanie vonkajších spätných
zrkadiel15–16Vyhrievanie sedadiel

Starostlivosť o vozidlo177
Č.Obvod17Riadiaci modul prevodovky18Riadiaci modul motora19Palivové čerpadlo20–21Ventilátor chladenia22–23Zapaľovacia cievka, riadiaci
modul motora24Čerpadlo ostrekovača25Ovládač svetlometu (pravý)26Riadiaci modul motora27–28Riadiaci modul motora29Riadiaci modul motora30Výfukový systém31Ľavé diaľkové svetlo32Pravé diaľkové svetloČ.Obvod33Riadiaci modul motora34Klaksón35Ovládanie klimatizácie, systém
klimatizácie36Predná hmlovka
Zapuzdrené poistky typu J-case
Č.Obvod1Riadiaci modul elektrickej brzdy2Predný stierač3Riadiaci modul motora4Riadiaci modul motora5–6Ohrievač paliva7–8Ventilátor chladenia9Ventilátor chladeniaČ.Obvod10Riadiaci modul motora, žera‐
viaca sviečka11Štartér
Poistková skriňa
prístrojovej dosky
Poistková skrinka v interiéri je
umiestnená pod prístrojovou doskou
na strane vodiča.
Aby ste mali prístup k poistkám,
vyberte úložnú schránku.

178Starostlivosť o vozidlo
Pri vyberaní schránky ju otvorte a
potiahnite.
Minipoistky
Č.Obvod1Riadiaci modul prvkov karosérie2Riadiaci modul prvkov karosérie3Riadiaci modul prvkov karosérie4Riadiaci modul prvkov karosérie5Riadiaci modul prvkov karosérie6Riadiaci modul prvkov karosérie7Riadiaci modul prvkov karosérie8Riadiaci modul prvkov karosérie9Zámky dverí10Bezpečnostný diagnostický
modul11Zámky dverí12Klimatizácia13Dvere batožinového priestoru14Parkovací asistent15Upozornenie na opustenie jazd‐
ného pruhu, vnútorné zrkadloČ.Obvod16Adaptívne predné osvetlenie17Elektricky ovládané okno vodiča18Dažďový senzor19Náhradné20Volant21Riadiaci modul prevodovky22Zapaľovač cigariet23Náhradné24Náhradné25Náhradné26Displej27Prístrojový panel28Adaptívne predné osvetlenie29Náhradné30Náhradné31Prístrojový panel
