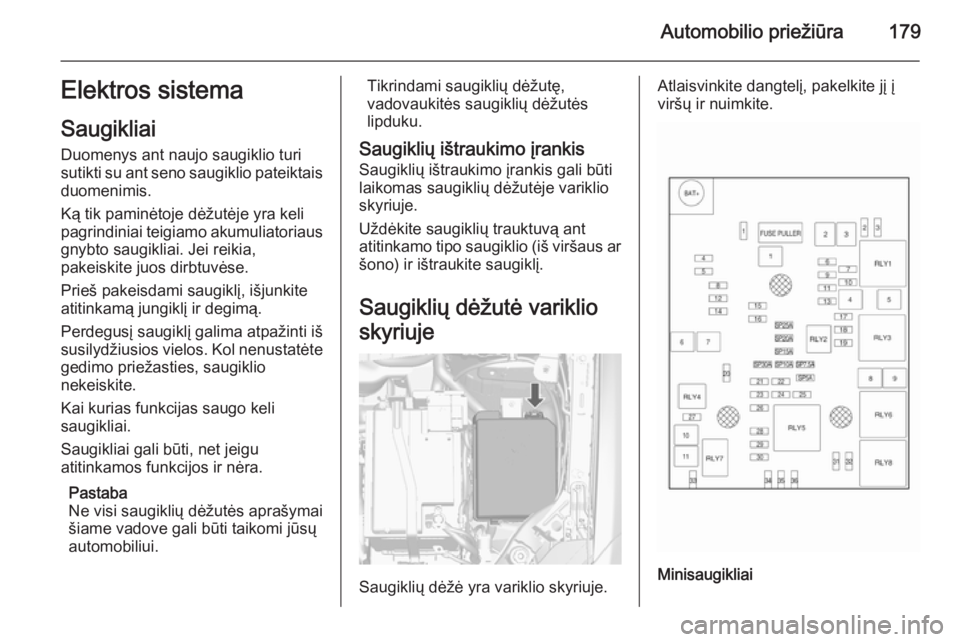

Automobilio priežiūra179Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais
duomenimis.
Ką tik paminėtoje dėžutėje yra keli
pagrindiniai teigiamo akumuliatoriaus gnybto saugikliai. Jei reikia,
pakeiskite juos dirbtuvėse.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai šiame vadove gali būti taikomi jūsų
automobiliui.Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite saugiklių trauktuvą ant
atitinkamo tipo saugiklio (iš viršaus ar
šono) ir ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriuje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Minisaugikliai

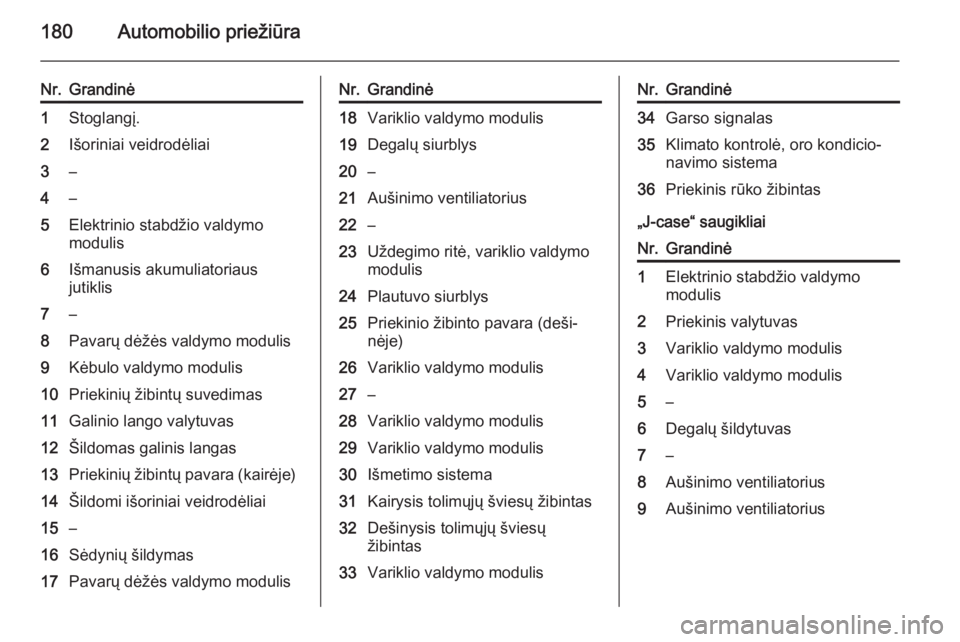

180Automobilio priežiūra
Nr.Grandinė1Stoglangį.2Išoriniai veidrodėliai3–4–5Elektrinio stabdžio valdymo
modulis6Išmanusis akumuliatoriaus
jutiklis7–8Pavarų dėžės valdymo modulis9Kėbulo valdymo modulis10Priekinių žibintų suvedimas11Galinio lango valytuvas12Šildomas galinis langas13Priekinių žibintų pavara (kairėje)14Šildomi išoriniai veidrodėliai15–16Sėdynių šildymas17Pavarų dėžės valdymo modulisNr.Grandinė18Variklio valdymo modulis19Degalų siurblys20–21Aušinimo ventiliatorius22–23Uždegimo ritė, variklio valdymo
modulis24Plautuvo siurblys25Priekinio žibinto pavara (deši‐
nėje)26Variklio valdymo modulis27–28Variklio valdymo modulis29Variklio valdymo modulis30Išmetimo sistema31Kairysis tolimųjų šviesų žibintas32Dešinysis tolimųjų šviesų
žibintas33Variklio valdymo modulisNr.Grandinė34Garso signalas35Klimato kontrolė, oro kondicio‐
navimo sistema36Priekinis rūko žibintas
„J-case“ saugikliai
Nr.Grandinė1Elektrinio stabdžio valdymo modulis2Priekinis valytuvas3Variklio valdymo modulis4Variklio valdymo modulis5–6Degalų šildytuvas7–8Aušinimo ventiliatorius9Aušinimo ventiliatorius

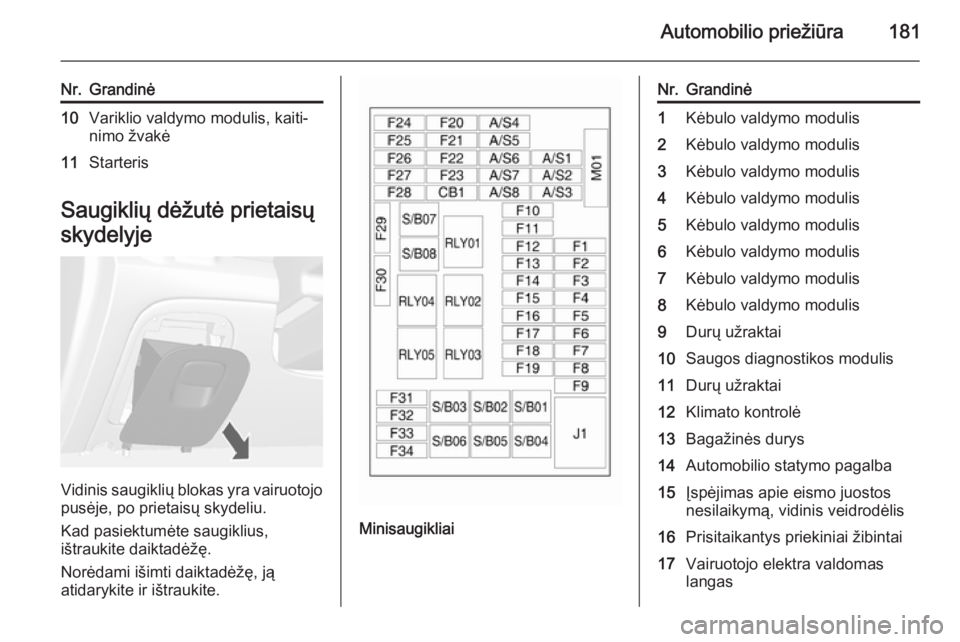

Automobilio priežiūra181
Nr.Grandinė10Variklio valdymo modulis, kaiti‐
nimo žvakė11Starteris
Saugiklių dėžutė prietaisų
skydelyje
Vidinis saugiklių blokas yra vairuotojo
pusėje, po prietaisų skydeliu.
Kad pasiektumėte saugiklius,
ištraukite daiktadėžę.
Norėdami išimti daiktadėžę, ją
atidarykite ir ištraukite.
Minisaugikliai
Nr.Grandinė1Kėbulo valdymo modulis2Kėbulo valdymo modulis3Kėbulo valdymo modulis4Kėbulo valdymo modulis5Kėbulo valdymo modulis6Kėbulo valdymo modulis7Kėbulo valdymo modulis8Kėbulo valdymo modulis9Durų užraktai10Saugos diagnostikos modulis11Durų užraktai12Klimato kontrolė13Bagažinės durys14Automobilio statymo pagalba15Įspėjimas apie eismo juostos
nesilaikymą, vidinis veidrodėlis16Prisitaikantys priekiniai žibintai17Vairuotojo elektra valdomas
langas

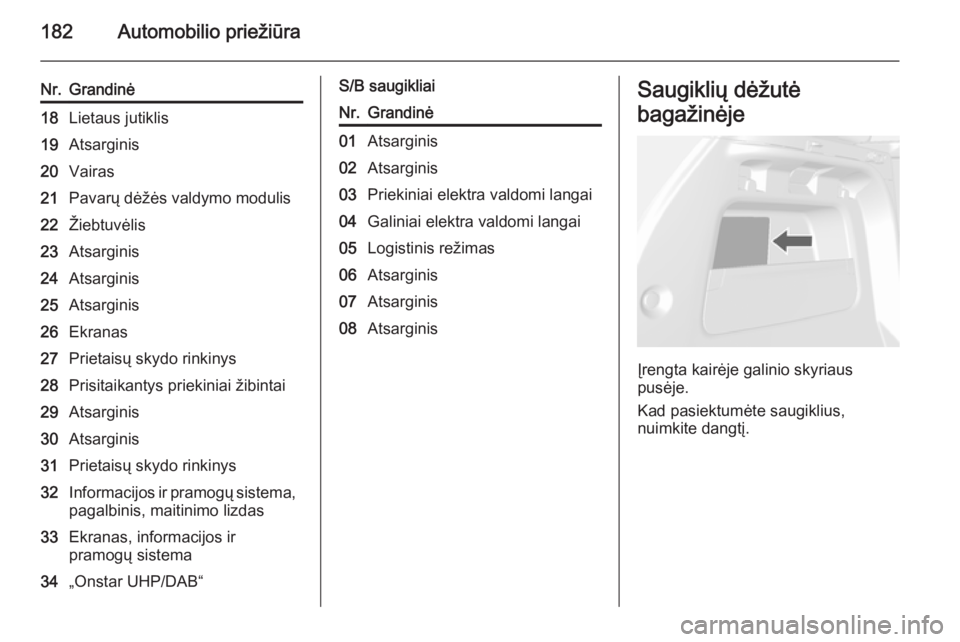

182Automobilio priežiūra
Nr.Grandinė18Lietaus jutiklis19Atsarginis20Vairas21Pavarų dėžės valdymo modulis22Žiebtuvėlis23Atsarginis24Atsarginis25Atsarginis26Ekranas27Prietaisų skydo rinkinys28Prisitaikantys priekiniai žibintai29Atsarginis30Atsarginis31Prietaisų skydo rinkinys32Informacijos ir pramogų sistema,
pagalbinis, maitinimo lizdas33Ekranas, informacijos ir
pramogų sistema34„Onstar UHP/DAB“S/B saugikliaiNr.Grandinė01Atsarginis02Atsarginis03Priekiniai elektra valdomi langai04Galiniai elektra valdomi langai05Logistinis režimas06Atsarginis07Atsarginis08AtsarginisSaugiklių dėžutė
bagažinėje
Įrengta kairėje galinio skyriaus
pusėje.
Kad pasiektumėte saugiklius,
nuimkite dangtį.

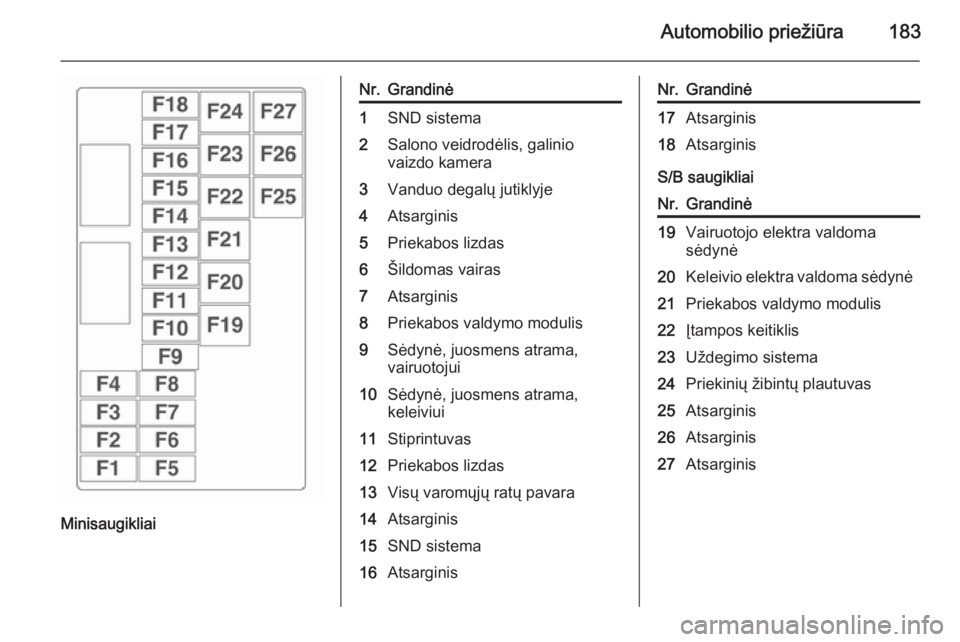

Automobilio priežiūra183
Minisaugikliai
Nr.Grandinė1SND sistema2Salono veidrodėlis, galinio
vaizdo kamera3Vanduo degalų jutiklyje4Atsarginis5Priekabos lizdas6Šildomas vairas7Atsarginis8Priekabos valdymo modulis9Sėdynė, juosmens atrama,
vairuotojui10Sėdynė, juosmens atrama,
keleiviui11Stiprintuvas12Priekabos lizdas13Visų varomųjų ratų pavara14Atsarginis15SND sistema16AtsarginisNr.Grandinė17Atsarginis18Atsarginis
S/B saugikliai
Nr.Grandinė19Vairuotojo elektra valdoma
sėdynė20Keleivio elektra valdoma sėdynė21Priekabos valdymo modulis22Įtampos keitiklis23Uždegimo sistema24Priekinių žibintų plautuvas25Atsarginis26Atsarginis27Atsarginis

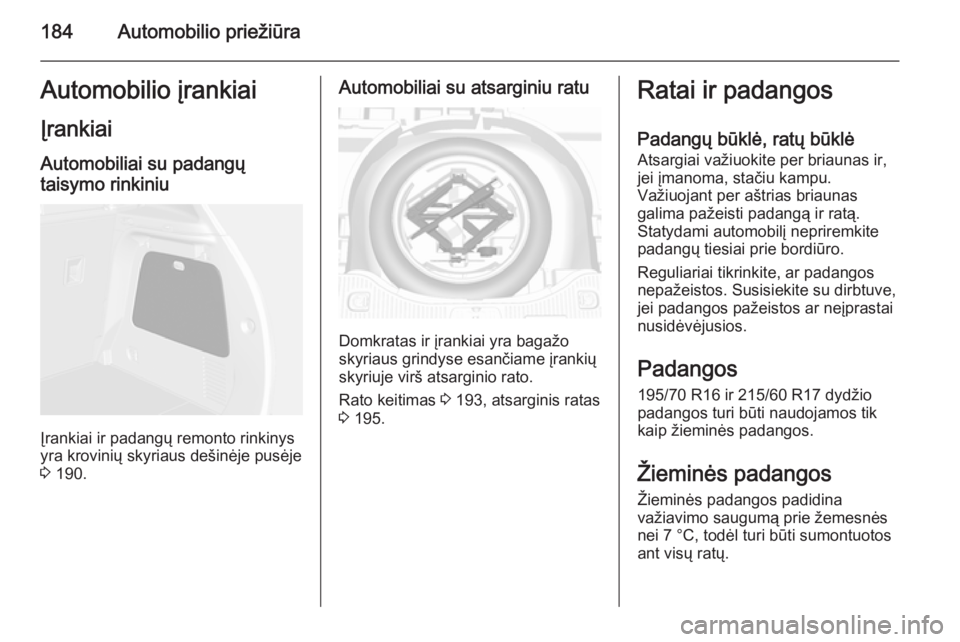

184Automobilio priežiūraAutomobilio įrankiai
Įrankiai
Automobiliai su padangų
taisymo rinkiniu
Įrankiai ir padangų remonto rinkinys
yra krovinių skyriaus dešinėje pusėje
3 190.
Automobiliai su atsarginiu ratu
Domkratas ir įrankiai yra bagažo
skyriaus grindyse esančiame įrankių
skyriuje virš atsarginio rato.
Rato keitimas 3 193, atsarginis ratas
3 195.
Ratai ir padangos
Padangų būklė, ratų būklėAtsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Padangos 195/70 R16 ir 215/60 R17 dydžio
padangos turi būti naudojamos tik
kaip žieminės padangos.
Žieminės padangos Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.

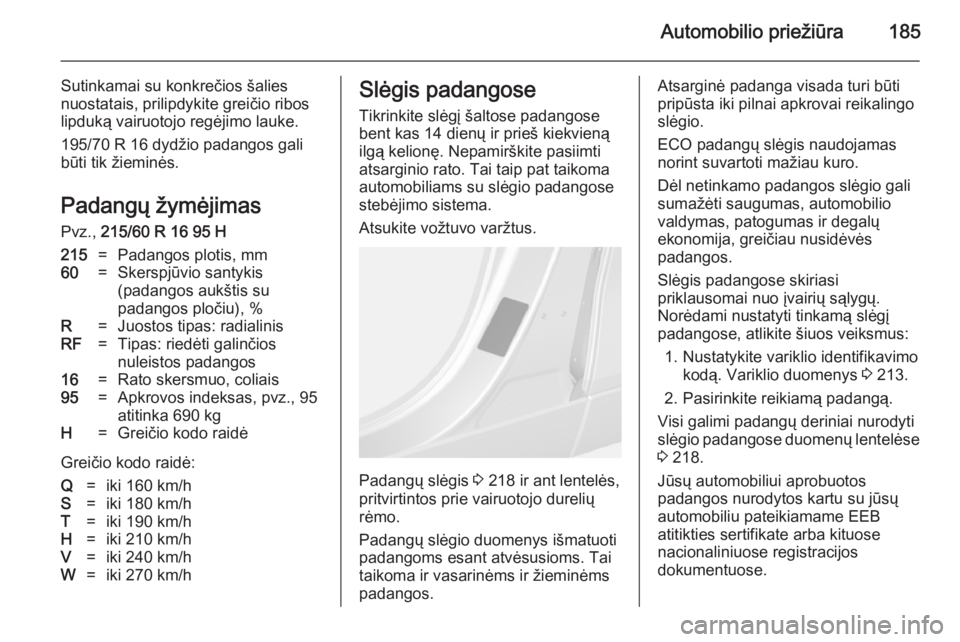

Automobilio priežiūra185
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
195/70 R 16 dydžio padangos gali
būti tik žieminės.
Padangų žymėjimas Pvz., 215/60 R 16 95 H215=Padangos plotis, mm60=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliais95=Apkrovos indeksas, pvz., 95
atitinka 690 kgH=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/hSlėgis padangose
Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieš kiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su slėgio padangose
stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 218 ir ant lentelės,
pritvirtintos prie vairuotojo durelių
rėmo.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio gali
sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 213.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 218.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.

186Automobilio priežiūra
Vairuotojas atsako už tinkamo slėgiopadangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Slėgio padangose
stebėjimo sistema
Slėgio padangose stebėjimo sistema
(TPMS) naudoja radijo ryšio ir jutiklių
technologiją, kuria tikrina slėgio
padangose lygį.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
TPMS jutikliai stebi oro slėgį
padangose ir siunčia šiuos rodiklius į automobilyje įrengtą imtuvą.
Kiekvieną padangą (įskaitant
atsarginę) reikia kas mėnesį patikrinti (padanga turi būti vėsi) ir pripūsti iki
slėgio padangose lipduke nurodyto
slėgio.
Kontrolinis indikatorius w užsidega
tada, kai vienoje arba keliose
padangose ženkliai sumažėja oro
slėgis.
Kuo greičiau patikrinkite oro slėgį
padangose ir tinkamai jas pripūskite
3 185.
Sistemai aptikus gedimą, w ima
mirksėti ir maždaug po
vienos minutės mirksėjimo pradeda
šviesti nuolat. Ši seka kartojama kitus
kartus užvedant variklį, kol galiausiai
gedimas pašalinamas.
Įsijungus w, sistema nebegali aptikti
ar signalizuoti žemo slėgio
padangose.Slėgio padangose stebėjimas
TPMS suprojektuota įspėti vairuotoją, ženkliai sumažėjus slėgiui
padangose. TPMS jutikliai įrengti
visuose ratuose (išskyrus atsarginį).
TPMS jutikliai stebi oro slėgį jūsų
padangose ir siunčia šiuos rodiklius į
automobilyje įrengtą imtuvą.
Aptikus žemo slėgio padangoje
rodiklį, įsijungia w. Nedelsdami
sustabdykite automobilį ir pripūskite
padangas iki rekomenduojamo slėgio
3 185.

Automobilio priežiūra187
Papildomai vairuotojo informacijos
centre 3 98 pasirodo įspėjamasis
pranešimas arba įspėjimo kodas.
Žemo slėgio padangose kontrolinisindikatorius ir įspėjamasis
pranešimas arba kodas pasirodo
kiekvieno uždegimo ciklo metu, kol
galiausiai padangos pripučiamos iki
reikiamo slėgio.
TPMS gedimo indikatorius ir
pranešimo kodas
Jei trūks vieno ar kelių TPMS jutiklių
arba jie neveiks, TPMS sistema
neveiks tinkamai. Sistemai aptikus
gedimą, w mirksi maždaug
vieną minutę, o tada pradeda šviesti
nuolat. Papildomai pateikiamas
įspėjimo pranešimas arba kodas.
TPMS gedimo indikatorius ir įspėjimo pranešimas arba kodas pasirodo
kiekvieno uždegimo ciklo metu, kol problema galiausiai išsprendžiama.Kelios aplinkybės, kurios gali tapti
problemos priežastimi:
■ Vienas iš ratų pakeistas atsarginiu,
kuriame nesumontuotas TPMS
jutiklis.■ Sukeitus ratus vietomis, neatlikta arba neužbaigta TPMS jutiklių
sutapdinimo procedūra. Sėkmingai
atlikus jutiklių sutapdinimo
procedūrą, gedimo lemputė ir
įspėjimo pranešimas arba kodas
turi užgesti. Žr. toliau šiame skyriuje
pateiktą skirsnį „TPMS jutiklių
sutapdinimo procedūra“.
■ Trūksta vieno ar kelių TPMS jutiklių
arba jie pažeisti. Įrengus TPMS
jutiklius ir sėkmingai atlikus jų
sutapdinimo procedūrą, įspėjimo
pranešimas arba kodas ir gedimo
lemputė turi užgesti. Kreipkitės į
autoservisą dėl techninės
priežiūros.
■ Pakaitinės padangos arba ratai neatitinka originalios įrangos
padangų arba ratų. Jei naudojamos padangos arba ratai neįtraukti į
rekomenduojamųjų sąrašą, TPMS sistema gali neveikti tinkamai.
■ Jei bus naudojami elektroniniai įrenginiai arba greta bus
kompleksai, spinduliuojantys
panašaus į TPMS radijo dažniobangas, gali sutrikti TPMS jutiklių
veikimas.
Jei TPMS sistema neveikia
tinkamai, ji negali aptikti žemo
slėgio padangoje ir signalizuoti apie
šią būseną. Įsijungus TPMS
gedimo lemputei ir pasirodžius įspėjimo pranešimui arba kodui ir
jiems nedingstant, kreipkitės į savo autoservisą dėl techninės
priežiūros.
TPMS jutiklių sutapdinimo
procedūra
Kiekvienas TPMS jutiklis turi unikalų
identifikavimo kodą. Sukeitus ratus
vietomis arba pakeitus vieną ar
daugiau TPMS jutiklių, identifikacijos
kodą privaloma sutapdinti su naujos
padangos / rato vieta. TPMS jutiklių
sutapdinimo procedūra turi būti
atliekama ir pakeitus atsarginį ratą
įprastu ratu, kuriame sumontuotas
TPMS jutiklis.
Gedimo lemputė ir įspėjimo
pranešimas arba kodas kito
uždegimo ciklo metu turi dingti.
Jutikliai yra sutapdinami su padangų / ratų vietomis, naudojant TPMS

188Automobilio priežiūra
pakartotinio mokymosi įrankį. Taiatliekama tokiu eiliškumu: vairuotojo
pusės priekinė padanga, keleivio
pusės priekinė padanga, keleivio
pusės galinė padanga ir vairuotojo
pusės galinė padanga. Kreipkitės į savo autoservisą dėl techninės
priežiūros arba pakartotinio
mokymosi įrankio įsigijimo. Pirmosios padangos / rato vietai sutapdinti
skiriamos dvi minutės, bendram visų
keturių padangų / ratų sutapdinimui
numatytos penkios minutės. Jei
trunka ilgiau, sutapdinimo procedūra
sustoja ir turi būti paleidžiama iš
naujo.
Toliau aprašoma TPMS jutiklio
sutapdinimo procedūra:
1. Įjunkite stovėjimo stabdį.
2. Įjunkite uždegimą.
3. Vairuotojo informacijos centre (DIC) posūkio signalo svirties
mygtuku MENU pasirinkite
Vehicle Information Menu
(transporto priemonės
informacijos meniu) .
4. Ratuku perslinkite iki slėgio padangose meniu.5. Spustelėkite mygtuką SET/CLR,
kad būtų pradėta jutiklių sutapdinimo procedūra. Turi
pasirodyti procedūros priėmimo
prašantis pranešimas.
6. Dar kartą spustelėkite mygtuką SET/CLR , kad patvirtintumėte
išranką. Dukart suskamba garso
signalas, informuojantis apie
imtuvo persijungimą į pakartotinio
mokymosi režimą.
7. Pradėkite nuo vairuotojo pusės priekinės padangos.
8. Atremkite pakartotinio mokymosi įrankį į padangos šoninę sienelę,
netoli vožtuvo. Tada spustelėkite mygtuką TPMS jutikliui
suaktyvinti. Garso signalas patvirtina, kad jutiklio
identifikacijos kodas sutapdintas
su šios padangos ir rato vieta.
9. Pereikite prie keleivio pusės priekinės padangos ir pakartokite8 veiksmu aprašytą procedūrą.
10. Pereikite prie keleivio pusės galinės padangos ir pakartokite 8
veiksmu aprašytą procedūrą.11. Pereikite prie vairuotojo pusės galinės padangos ir pakartokite 8
veiksmu aprašytą procedūrą.
Garso signalas suskamba dukart,
parodydamas, kad jutiklio
identifikacijos kodas sutapdintas
su vairuotojo pusės galine
padanga ir TPMS jutiklių
sutapdinimo procedūra išaktyvinta.
12. Išjunkite uždegimą.
13. Pripūskite visas keturias padangas iki rekomenduojamo
oro slėgio lygio, kuris nurodytas
padangų slėgio lipduke.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
