OPEL MOKKA 2014.5 Uputstvo za upotrebu (in Serbian)

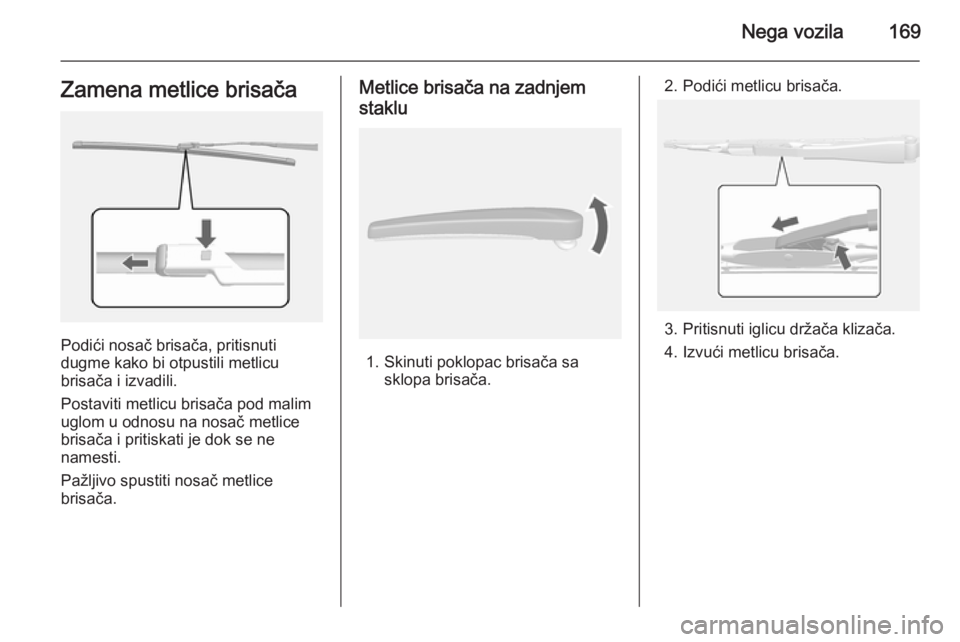

Nega vozila169Zamena metlice brisača
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem
staklu
1. Skinuti poklopac brisača sa sklopa brisača.
2. Podići metlicu brisača.
3. Pritisnuti iglicu držača klizača.
4. Izvući metlicu brisača.

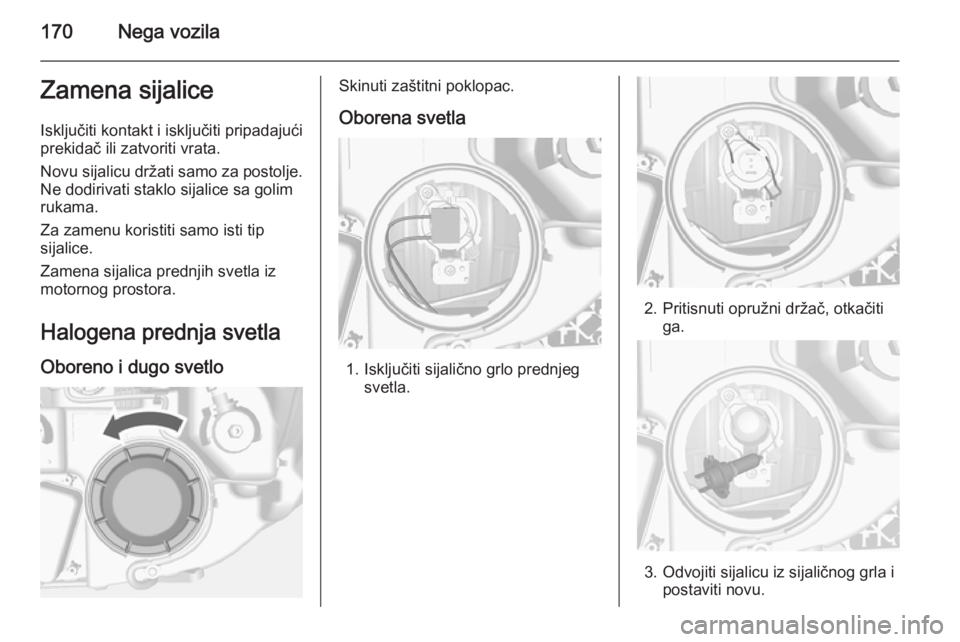

170Nega vozilaZamena sijaliceIsključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Halogena prednja svetla
Oboreno i dugo svetloSkinuti zaštitni poklopac.
Oborena svetla
1. Isključiti sijalično grlo prednjeg svetla.
2. Pritisnuti opružni držač, otkačitiga.
3. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.

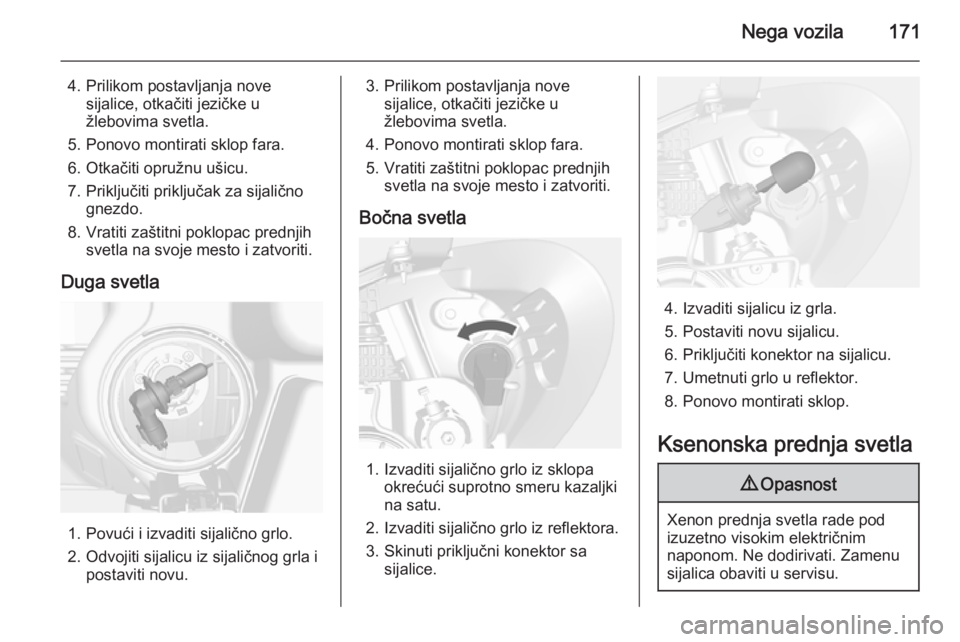

Nega vozila171
4. Prilikom postavljanja novesijalice, otkačiti jezičke užlebovima svetla.
5. Ponovo montirati sklop fara.
6. Otkačiti opružnu ušicu. 7. Priključiti priključak za sijalično gnezdo.
8. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Duga svetla
1. Povući i izvaditi sijalično grlo.
2. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.
3. Prilikom postavljanja novesijalice, otkačiti jezičke u
žlebovima svetla.
4. Ponovo montirati sklop fara.
5. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Bočna svetla
1. Izvaditi sijalično grlo iz sklopa okrećući suprotno smeru kazaljki
na satu.
2. Izvaditi sijalično grlo iz reflektora. 3. Skinuti priključni konektor sa sijalice.
4. Izvaditi sijalicu iz grla.
5. Postaviti novu sijalicu.
6. Priključiti konektor na sijalicu.
7. Umetnuti grlo u reflektor.
8. Ponovo montirati sklop.
Ksenonska prednja svetla
9 Opasnost
Xenon prednja svetla rade pod
izuzetno visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.

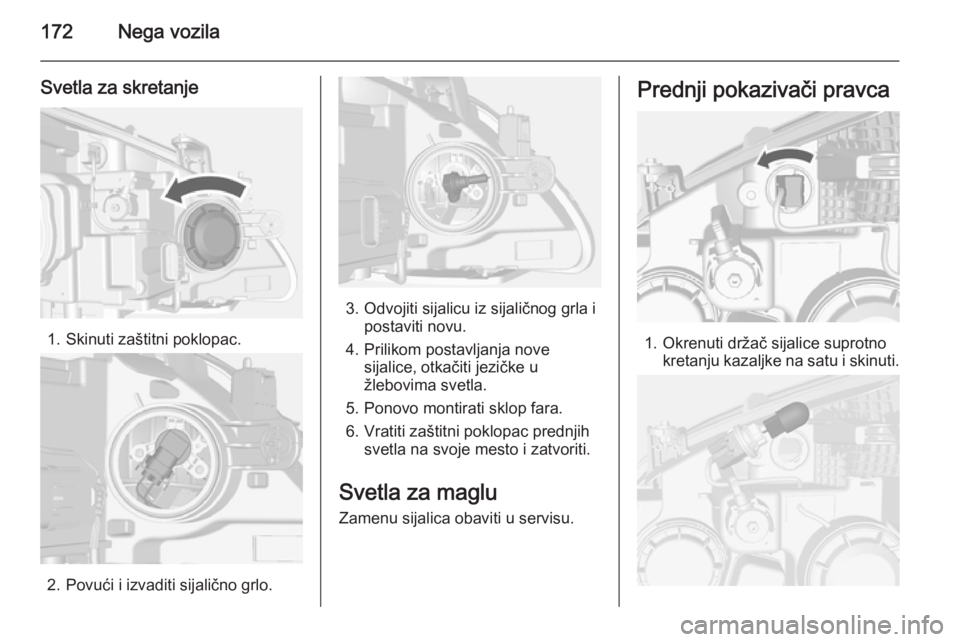

172Nega vozila
Svetla za skretanje
1. Skinuti zaštitni poklopac.
2. Povući i izvaditi sijalično grlo.
3. Odvojiti sijalicu iz sijaličnog grla ipostaviti novu.
4. Prilikom postavljanja nove sijalice, otkačiti jezičke u
žlebovima svetla.
5. Ponovo montirati sklop fara.
6. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Svetla za maglu Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i skinuti.

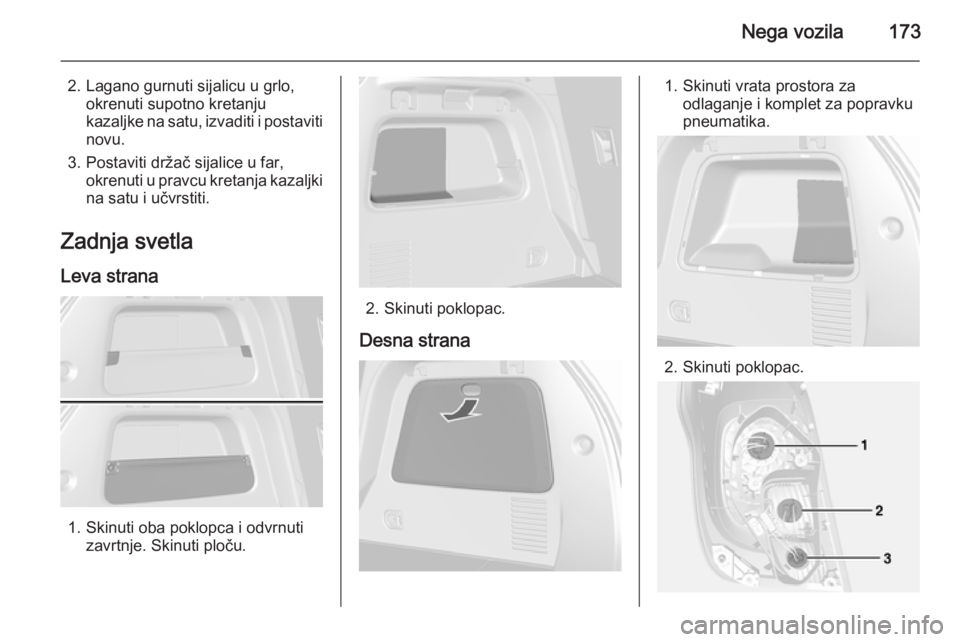

Nega vozila173
2. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanju
kazaljke na satu, izvaditi i postaviti
novu.
3. Postaviti držač sijalice u far, okrenuti u pravcu kretanja kazaljkina satu i učvrstiti.
Zadnja svetla
Leva strana
1. Skinuti oba poklopca i odvrnuti zavrtnje. Skinuti ploču.
2. Skinuti poklopac.
Desna strana
1. Skinuti vrata prostora za odlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.

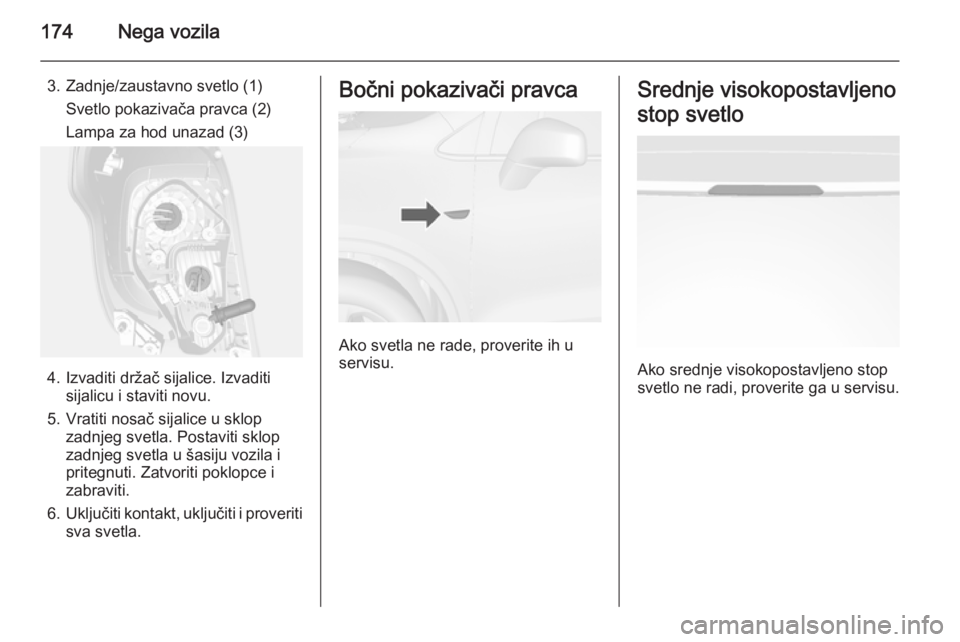

174Nega vozila
3. Zadnje/zaustavno svetlo (1)Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Vratiti nosač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.

Nega vozila175Svetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.

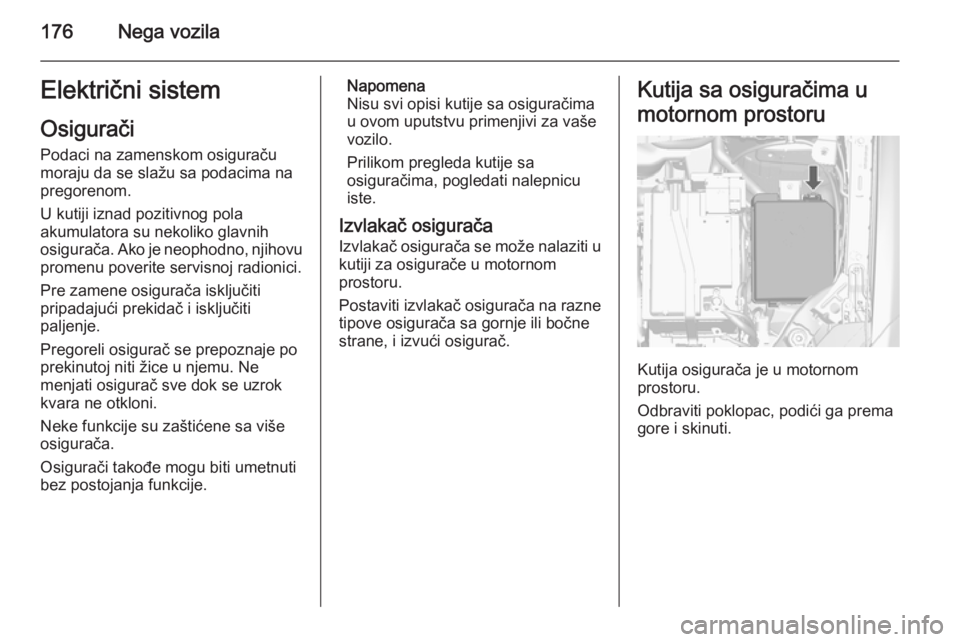

176Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.

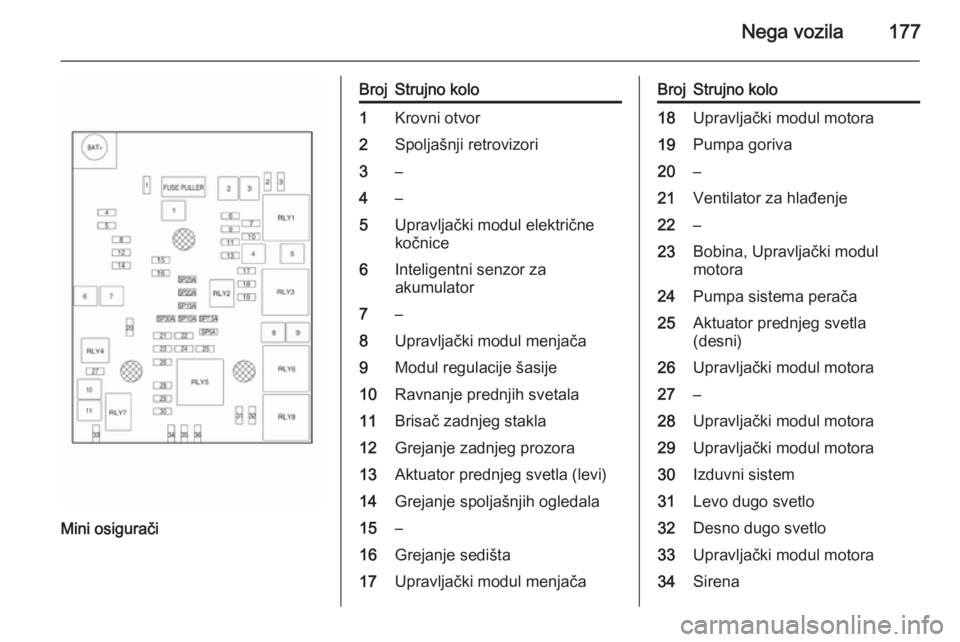

Nega vozila177
Mini osigurači
BrojStrujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9Modul regulacije šasije10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBrojStrujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina, Upravljački modul
motora24Pumpa sistema perača25Aktuator prednjeg svetla
(desni)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Izduvni sistem31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena

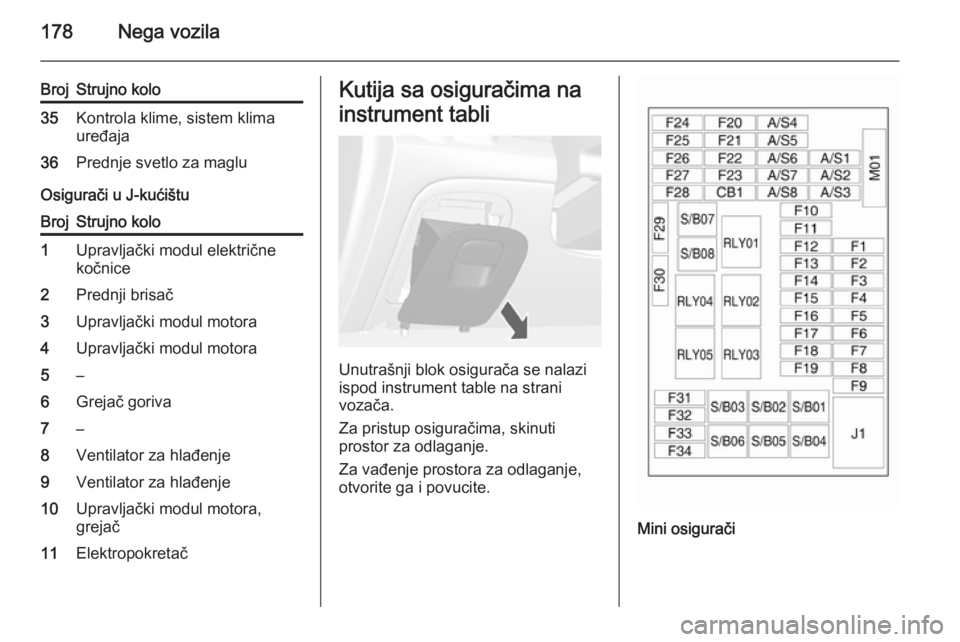

178Nega vozila
BrojStrujno kolo35Kontrola klime, sistem klima
uređaja36Prednje svetlo za maglu
Osigurači u J-kućištu
BrojStrujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Upravljački modul motora4Upravljački modul motora5–6Grejač goriva7–8Ventilator za hlađenje9Ventilator za hlađenje10Upravljački modul motora,
grejač11ElektropokretačKutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači
