OPEL MOKKA 2014 Betriebsanleitung (in German)

Fahrzeugwartung169

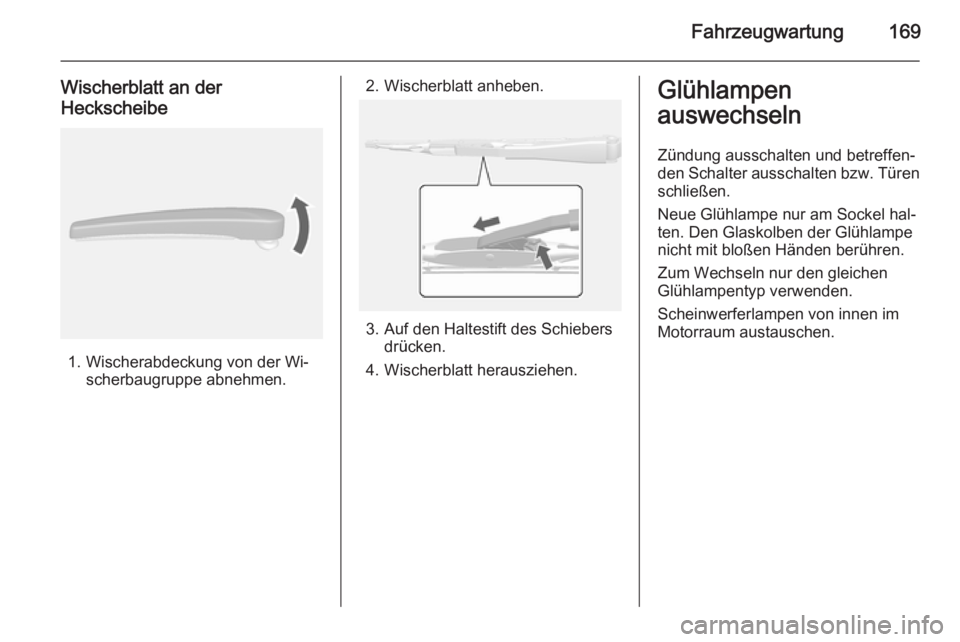

Wischerblatt an der
Heckscheibe
1. Wischerabdeckung von der Wi‐ scherbaugruppe abnehmen.
2. Wischerblatt anheben.
3. Auf den Haltestift des Schiebersdrücken.
4. Wischerblatt herausziehen.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐ den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.

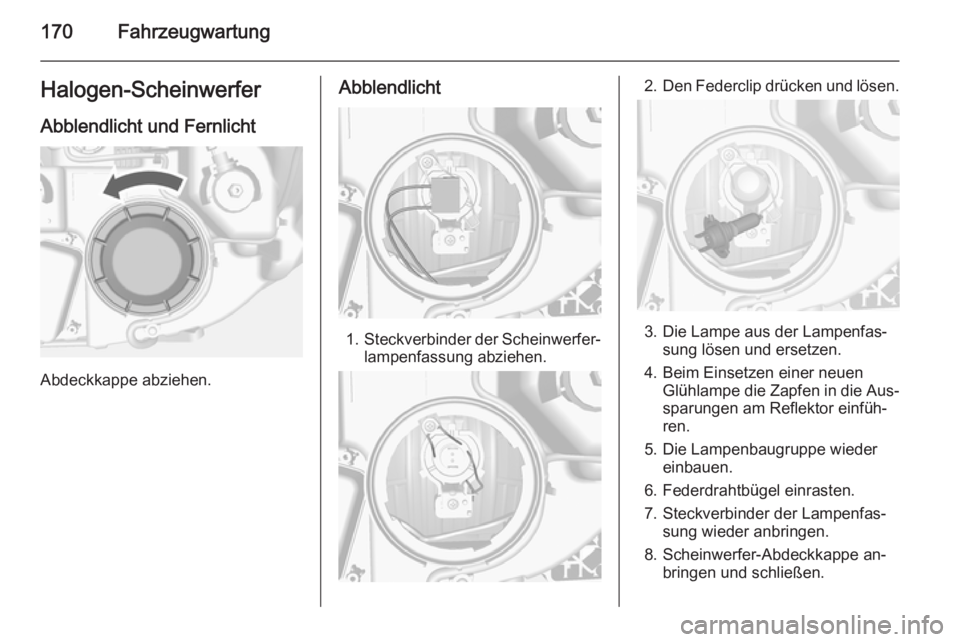

170FahrzeugwartungHalogen-Scheinwerfer
Abblendlicht und Fernlicht
Abdeckkappe abziehen.
Abblendlicht
1. Steckverbinder der Scheinwerfer‐
lampenfassung abziehen.
2. Den Federclip drücken und lösen.
3. Die Lampe aus der Lampenfas‐
sung lösen und ersetzen.
4. Beim Einsetzen einer neuen Glühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Federdrahtbügel einrasten.
7. Steckverbinder der Lampenfas‐ sung wieder anbringen.
8. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.

Fahrzeugwartung171

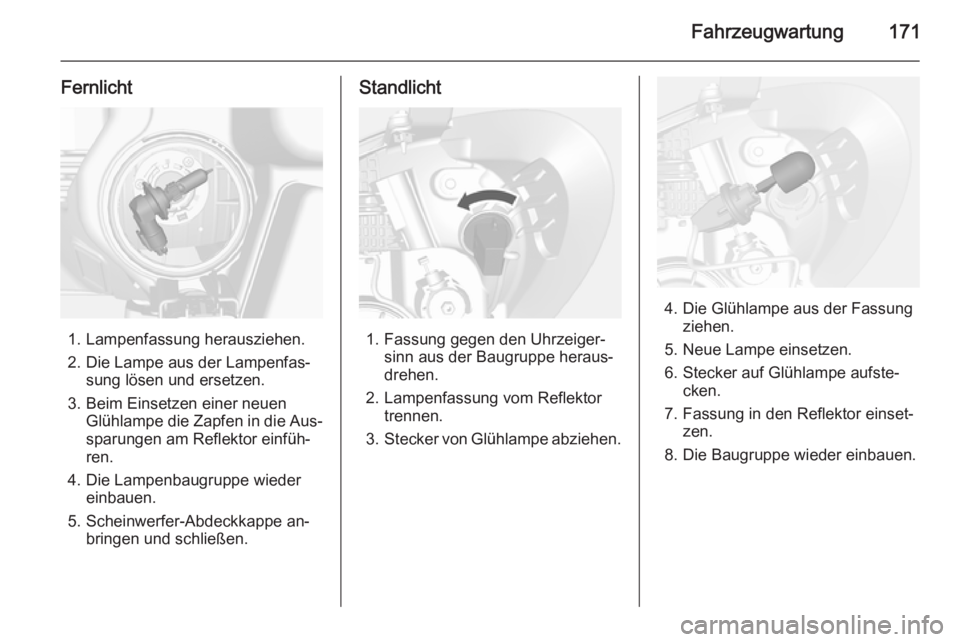

Fernlicht
1. Lampenfassung herausziehen.
2. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
3. Beim Einsetzen einer neuen Glühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
4. Die Lampenbaugruppe wieder einbauen.
5. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Standlicht
1. Fassung gegen den Uhrzeiger‐ sinn aus der Baugruppe heraus‐
drehen.
2. Lampenfassung vom Reflektor trennen.
3. Stecker von Glühlampe abziehen.
4. Die Glühlampe aus der Fassung
ziehen.
5. Neue Lampe einsetzen.
6. Stecker auf Glühlampe aufste‐ cken.
7. Fassung in den Reflektor einset‐ zen.
8. Die Baugruppe wieder einbauen.

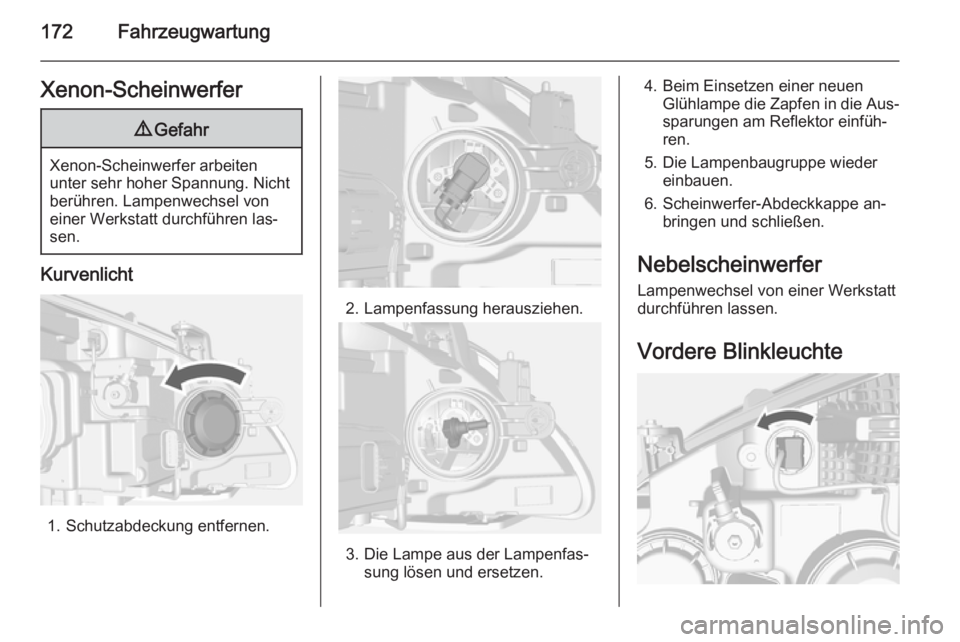

172FahrzeugwartungXenon-Scheinwerfer9Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen las‐
sen.
Kurvenlicht
1. Schutzabdeckung entfernen.
2. Lampenfassung herausziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Beim Einsetzen einer neuenGlühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Nebelscheinwerfer
Lampenwechsel von einer Werkstatt
durchführen lassen.
Vordere Blinkleuchte

Fahrzeugwartung173

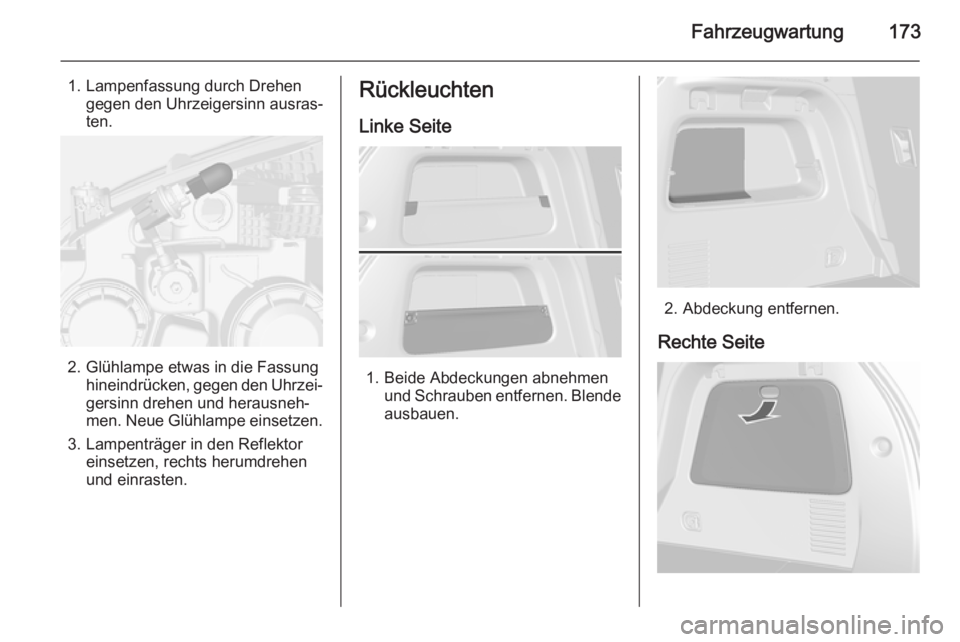

1. Lampenfassung durch Drehengegen den Uhrzeigersinn ausras‐
ten.
2. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.
3. Lampenträger in den Reflektor einsetzen, rechts herumdrehen
und einrasten.
Rückleuchten
Linke Seite
1. Beide Abdeckungen abnehmen und Schrauben entfernen. Blendeausbauen.
2. Abdeckung entfernen.
Rechte Seite

174Fahrzeugwartung

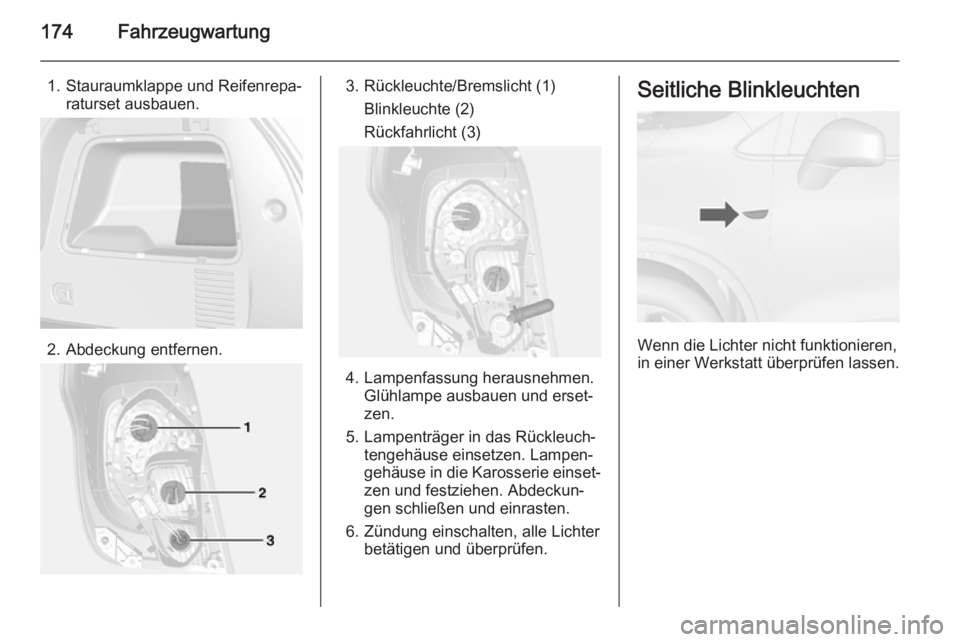

1. Stauraumklappe und Reifenrepa‐raturset ausbauen.
2. Abdeckung entfernen.
3. Rückleuchte/Bremslicht (1)
Blinkleuchte (2)
Rückfahrlicht (3)
4. Lampenfassung herausnehmen. Glühlampe ausbauen und erset‐
zen.
5. Lampenträger in das Rückleuch‐ tengehäuse einsetzen. Lampen‐
gehäuse in die Karosserie einset‐
zen und festziehen. Abdeckun‐
gen schließen und einrasten.
6. Zündung einschalten, alle Lichter betätigen und überprüfen.
Seitliche Blinkleuchten
Wenn die Lichter nicht funktionieren,
in einer Werkstatt überprüfen lassen.

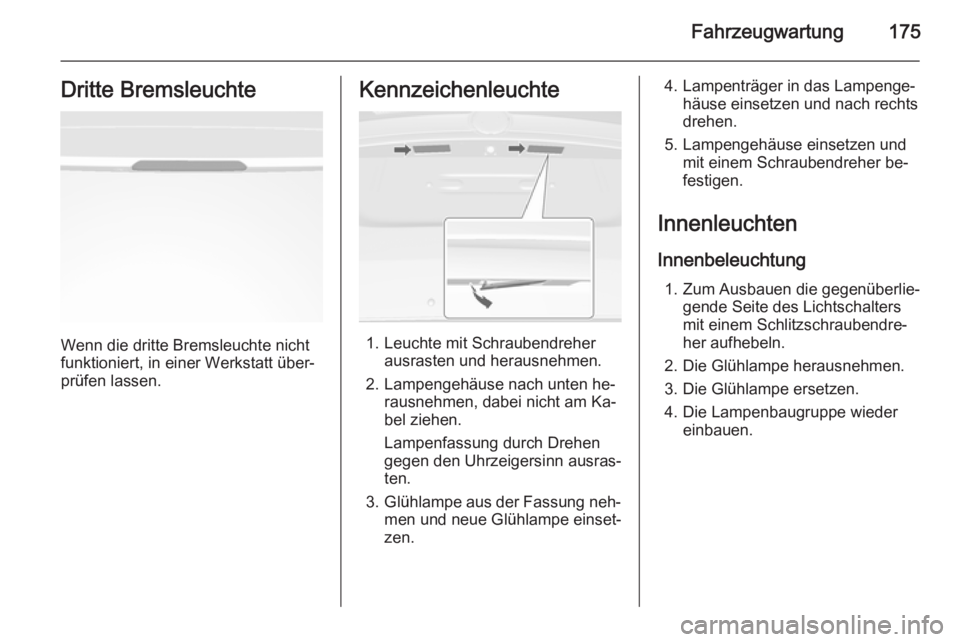

Fahrzeugwartung175Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, in einer Werkstatt über‐
prüfen lassen.
Kennzeichenleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐bel ziehen.
Lampenfassung durch Drehen
gegen den Uhrzeigersinn ausras‐
ten.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
4. Lampenträger in das Lampenge‐ häuse einsetzen und nach rechts
drehen.
5. Lampengehäuse einsetzen und mit einem Schraubendreher be‐
festigen.
Innenleuchten
Innenbeleuchtung 1. Zum Ausbauen die gegenüberlie‐ gende Seite des Lichtschalters
mit einem Schlitzschraubendre‐
her aufhebeln.
2. Die Glühlampe herausnehmen.
3. Die Glühlampe ersetzen.
4. Die Lampenbaugruppe wieder einbauen.

176Fahrzeugwartung

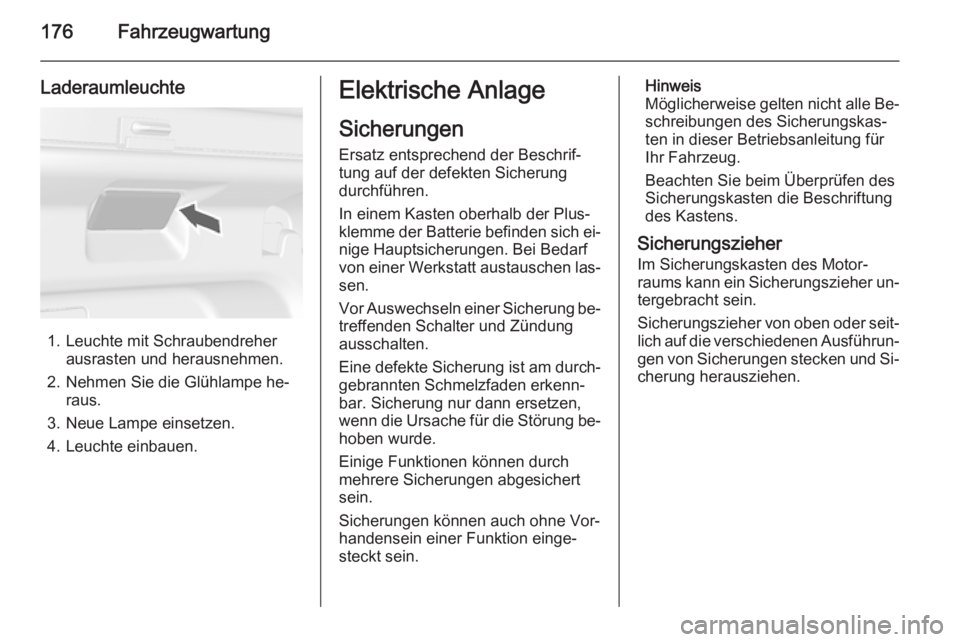

Laderaumleuchte
1. Leuchte mit Schraubendreherausrasten und herausnehmen.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Leuchte einbauen.
Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
In einem Kasten oberhalb der Plus‐
klemme der Batterie befinden sich ei‐ nige Hauptsicherungen. Bei Bedarfvon einer Werkstatt austauschen las‐
sen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.
Sicherungszieher von oben oder seit‐
lich auf die verschiedenen Ausführun‐ gen von Sicherungen stecken und Si‐
cherung herausziehen.

Fahrzeugwartung177Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im Motorraum.
Abdeckung lösen, anheben und ab‐
nehmen.
Mini-Sicherungen
Nr.Stromkreis1Schiebedach2Außenspiegel3–4–5Elektronisches Bremsensteuer‐ gerät6Intelligenter Batteriesensor7–8Getriebesteuergerät9Kontrolleinheit Karosserie10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Scheinwerferstellglied (links)14Heizbare Außenspiegel15–16Sitzheizung

178Fahrzeugwartung
Nr.Stromkreis17Getriebesteuergerät18Motorsteuergerät19Kraftstoffpumpe20–21Kühlgebläse22–23Zündspule, Motorsteuergerät24Pumpe Waschanlage25Scheinwerferstellglied (rechts)26Motorsteuergerät27–28Motorsteuergerät29Motorsteuergerät30Abgasanlage31Fernlicht links32Fernlicht rechts33MotorsteuergerätNr.Stromkreis34Hupe35Klimatisierung, Klimaanlage36Nebelscheinwerfer
J-Case-Sicherungen
Nr.Stromkreis1Elektronisches Bremsensteuer‐
gerät2Vorderer Scheibenwischer3Motorsteuergerät4Motorsteuergerät5–6Kraftstoffheizung7–8Kühlgebläse9Kühlgebläse10Motorsteuergerät, Glühkerze11AnlasserSicherungskasten in der
Instrumententafel
Der Sicherungsblock im Innenraum
befindet sich auf der Fahrerseite un‐
terhalb des Armaturenbretts.
Zum Zugriff auf die Sicherungen das
Staufach entfernen.
Zum Entfernen das Staufach öffnen
und herausziehen.
