OPEL MOKKA 2014 Betriebsanleitung (in German)

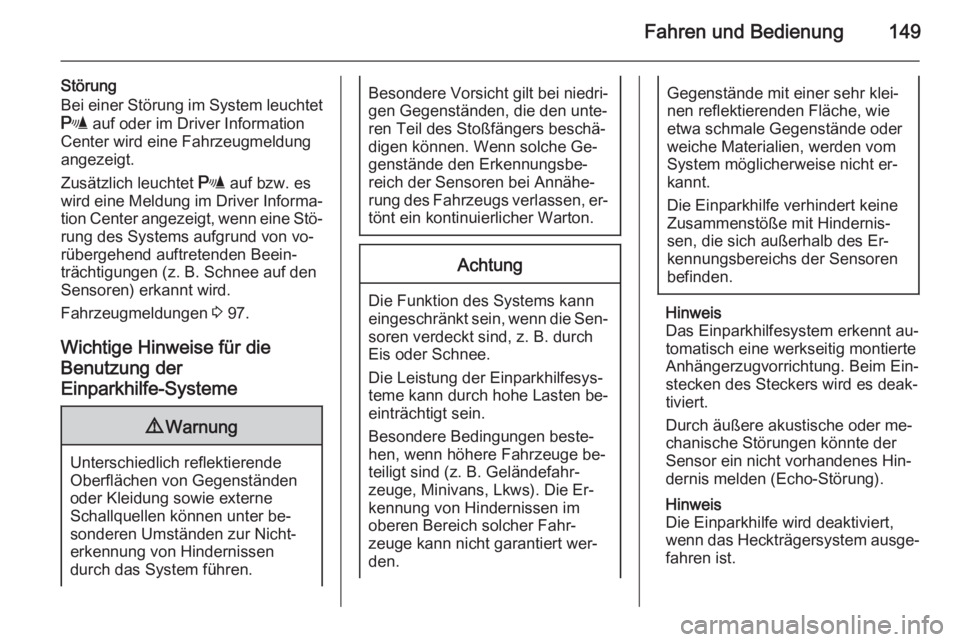

Fahren und Bedienung149
Störung
Bei einer Störung im System leuchtet
r auf oder im Driver Information
Center wird eine Fahrzeugmeldung
angezeigt.
Zusätzlich leuchtet r auf bzw. es
wird eine Meldung im Driver Informa‐
tion Center angezeigt, wenn eine Stö‐ rung des Systems aufgrund von vo‐
rübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) erkannt wird.
Fahrzeugmeldungen 3 97.
Wichtige Hinweise für die
Benutzung der
Einparkhilfe-Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können. Wenn solche Ge‐
genstände den Erkennungsbe‐
reich der Sensoren bei Annähe‐
rung des Fahrzeugs verlassen, er‐ tönt ein kontinuierlicher Warton.Achtung
Die Funktion des Systems kanneingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch
Eis oder Schnee.
Die Leistung der Einparkhilfesys‐
teme kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen beste‐
hen, wenn höhere Fahrzeuge be‐ teiligt sind (z. B. Geländefahr‐
zeuge, Minivans, Lkws). Die Er‐ kennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.
Die Einparkhilfe verhindert keine Zusammenstöße mit Hindernis‐sen, die sich außerhalb des Er‐
kennungsbereichs der Sensoren
befinden.
Hinweis
Das Einparkhilfesystem erkennt au‐ tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Durch äußere akustische oder me‐
chanische Störungen könnte der
Sensor ein nicht vorhandenes Hin‐
dernis melden (Echo-Störung).
Hinweis
Die Einparkhilfe wird deaktiviert,
wenn das Heckträgersystem ausge‐ fahren ist.

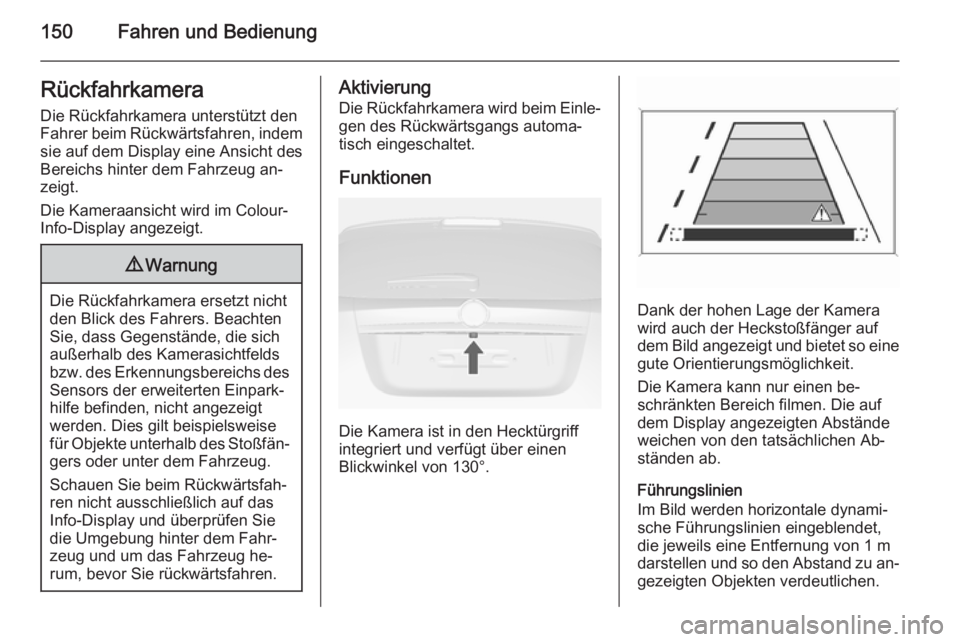

150Fahren und BedienungRückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Die Kamera kann nur einen be‐
schränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen Ab‐
ständen ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet, die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.

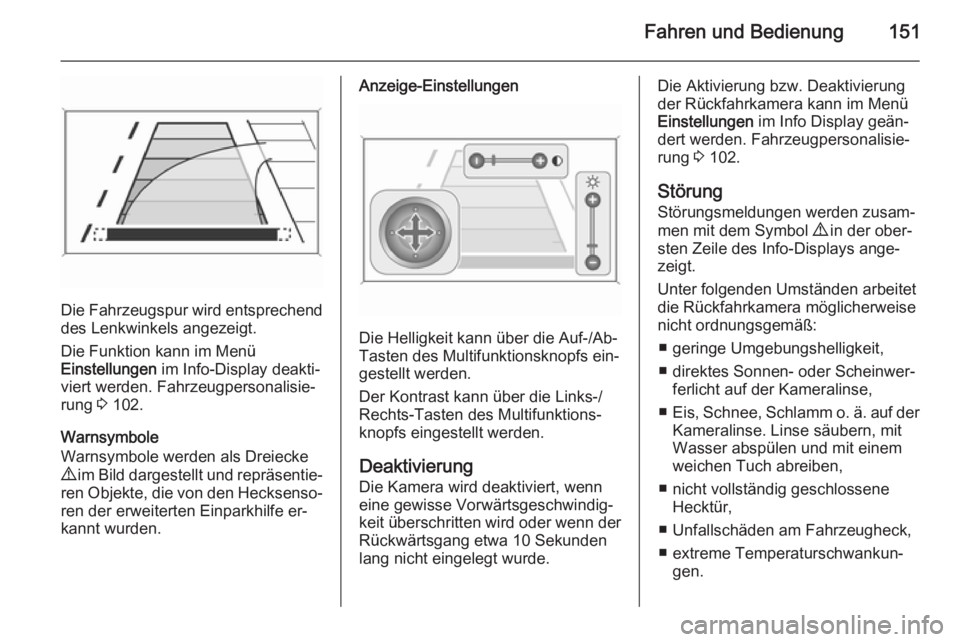

Fahren und Bedienung151
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Die Funktion kann im Menü
Einstellungen im Info-Display deakti‐
viert werden. Fahrzeugpersonalisie‐
rung 3 102.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe er‐
kannt wurden.
Anzeige-Einstellungen
Die Helligkeit kann über die Auf-/Ab-
Tasten des Multifunktionsknopfs ein‐
gestellt werden.
Der Kontrast kann über die Links-/ Rechts-Tasten des Multifunktions‐knopfs eingestellt werden.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 102.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ geringe Umgebungshelligkeit,
■ direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,
■ nicht vollständig geschlossene Hecktür,
■ Unfallschäden am Fahrzeugheck,
■ extreme Temperaturschwankun‐ gen.

152Fahren und BedienungVerkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
schilder ■ Geschwindigkeitsbegrenzung
■ Überholverbot■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
■ Autobahnen
■ Bundesstraßen
■ SpielstraßenZusätzliche Schilder ■ Hinweisschilder zu Verkehrszei‐ chen
■ Anhängerbeschränkungen
■ Nässewarnungen
■ Eiswarnungen
■ Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐
schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.

Fahren und Bedienung153
Ein Ausrufezeichen in einem Rahmenweist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, wird das Display zu‐
rückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt,
die mit dem Einstellrädchen am Blink‐
erhebel ausgewählt wird 3 92.
War eine andere Funktion im Menü
des Driver Information Center ausge‐ wählt und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.
Wenn das System die Verkehrszei‐
chenseite gelöscht hat, wird das fol‐
gende Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
lässt sich während der Fahrt auch
durch längeres Drücken der Taste
SET/CLR am Blinkerhebel löschen.

154Fahren und Bedienung
Popup-Funktion
Geschwindigkeitsbegrenzungen und
Überholverbote werden als Popup‐
meldungen auf jeder Seite im Driver Information Center angezeigt.
Die Popup-Funktion lässt sich auf der Verkehrszeichenseite durch Betäti‐
gen der Taste SET/CLR am Blinker‐
hebel ausschalten.
Bei angezeigter Einstellungsseite
Aus auswählen, um die Popup-Funk‐
tion auszuschalten. Durch Auswahl
von An wird sie wieder eingeschaltet.
Beim Einschalten der Zündung wird
die Popup-Funktion deaktiviert.
Die Popup-Anzeige erscheint für ca.
8 Sekunden im Driver Information
Center.
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
■ Die Windschutzscheibe ist im Be‐ reich der Frontkamera nicht sauber
■ Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu
erkennen
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht oder Schatten. In diesem Fall wird
TSM Fehler schlechtes Wetter im
Display angezeigt
■ Verkehrszeichen sind falsch aufge‐
stellt oder beschädigt
■ Verkehrszeichen entsprechen nicht dem Wiener Übereinkommen
über Straßenverkehrszeichen

Fahren und Bedienung155Achtung
Das System soll dem Fahrer in‐
nerhalb eines festgelegten Ge‐ schwindigkeitsbereichs bei der Er‐ kennung bestimmter Verkehrszei‐
chen helfen. Verkehrszeichen, die nicht vom System angezeigt wer‐
den, dürfen nicht ignoriert werden.
Das System erkennt nur die her‐ kömmlichen Verkehrszeichen, die
den Anfang oder das Ende einer
Geschwindigkeitsbegrenzung an‐
zeigen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für
den sicheren Fahrbetrieb.
Spurassistent
Der Spurassistent beobachtet über
eine Frontkamera die Markierungen
der Fahrspur, in der sich das Fahr‐ zeug befindet. Das System erkennt
Spurwechsel und warnt den Fahrer
bei einem unbeabsichtigten Spur‐
wechsel durch optische und akusti‐
sche Signale.
Kriterien für das Erkennen eines un‐ beabsichtigten Spurwechsels sind:
■ keine Betätigung des Blinkers
■ keine Betätigung der Bremse
■ keine aktive Gaspedalbetätigung bzw. Beschleunigung
■ kein aktives Lenken
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.Aktivierung
Der Spurassistent wird durch
Drücken der Taste ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.

156Fahren und Bedienung
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Deaktivierung
Durch Drücken der Taste ) wird das
System deaktiviert. Die LED an der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System nicht anwend‐ bar.
Störung
Der Spurassistent kann unter folgen‐
den Bedingungen nicht einwandfrei
arbeiten:
■ Die Windschutzscheibe ist nicht sauber
■ Es herrschen widrige äußere Be‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten
Das System funktioniert nur, wenn
Fahrstreifenmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto- Motoren Nur bleifreien Kraftstoff verwenden,der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit E10-Kraftstoff be‐
trieben werden, der diese Normen er‐
füllt. E10-Kraftstoff enthält bis zu
10 % Bioethanol.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 211. Wird
Kraftstoff mit einer zu kleinen Oktan‐
zahl verwendet, kann dies die Motor‐
leistung und das Drehmoment beein‐ trächtigen, und der Kraftstoffver‐
brauch erhöht sich geringfügig.

Fahren und Bedienung157Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Schäden am Motor führen
und Ihre Garantieansprüche ein‐
schränken.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union Euro-Diesel-Kraftstoff
mit einem Schwefelgehalt unter 50
ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Schäden am Motor und Garantie‐
verlust führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.
Tanken9 Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.

158Fahren und Bedienung9Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen. Zum Öff‐
nen auf die Klappe drücken.
Zum Öffnen den Deckel langsam
nach links drehen.
Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt wer‐den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen
Kraftstoff hinzugefügt werden.Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel nach
rechts drehen, bis er einrastet.
Klappe schließen und einrasten las‐
sen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
