OPEL MOKKA 2014 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)

Wejście AUX111Wejście AUXInformacje ogólne......................111
Obsługa ..................................... 111Informacje ogólne
Gniazda do podłączania urządzeń
zewnętrznych są ukryte pod pokrywą w konsoli środkowej.
Uwaga
Gniazda muszą być zawsze czyste i suche.
Do wejścia AUX można na przykład
podłączyć przenośny odtwarzacz CD, używając wtyczki typu jack
3,5 mm.
Obsługa W celu włączenia trybu AUX,
nacisnąć przycisk CD/AUX jeden raz
lub kilkakrotnie.
Zewnętrzne źródło dźwięku
podłączone do gniazda AUX można
obsługiwać wyłącznie za pomocą
elementów sterujących danego
podłączonego urządzenia audio.

112Gniazdo USBGniazdo USBInformacje ogólne......................112
Odtwarzanie zapisanych plików
audio .......................................... 113Informacje ogólne
Gniazda do podłączania urządzeń
zewnętrznych są ukryte pod pokrywą w konsoli środkowej.
Uwaga
Gniazda muszą być zawsze czyste i suche.
Do gniazda USB można podłączyć
odtwarzacz MP3, napęd USB lub
urządzenie iPod.
Uwaga
System Infotainment nie obsługuje
wszystkich modeli odtwarzaczy
MP3, kart pamięci USB i urządzeń
iPod.
Ważne informacje
Odtwarzacz MP3 i napędy USB ■ Podłączane odtwarzacze MP3 i pamięci Flash USB muszą być
zgodne ze specyfikacją USB Mass
Storage Class (USB MSC).■ Obsługiwane są tylko odtwarzacze MP3 i napędy USB rozmiarem
klastra mniejszym lub równym
64 kB w formacie plików FAT16/
FAT32.
■ Dyski twarde (HDD) nie są obsługiwane.
■ Koncentratory USB nie są obsługiwane.
■ Odnośnie do danych zapisanych na odtwarzaczu MP3 lub
urządzeniu USB mają
zastosowanie poniższe
ograniczenia:
Maksymalna głębokość struktury
katalogów: 11 poziomów.
Maksymalna liczba możliwych do
zapisania plików w formacie MP3/
WMA: 1000.
Nie ma możliwości odtwarzania
plików WMA zabezpieczonych
systemem DRM, zakupionych w
internetowych sklepach
muzycznych.
Pliki WMA będą prawidłowo
odtwarzane, tylko jeśli zostały
utworzone przy użyciu aplikacji

Gniazdo USB113
Windows Media Player w wersji 8
lub późniejszej.
Dozwolone rozszerzenia list
odtwarzania: .m3u, .pls
Pozycje listy odtwarzania muszą być podane w formie tzw. ścieżekwzględnych.
Nie może zostać ustawiony atrybut
systemowy folderów/plików
zawierających dane dźwiękowe.
Odtwarzanie zapisanych
plików audio
Odtwarzacz MP3 / napędy USBW celu włączenia trybu audio USB,
nacisnąć przycisk CD/AUX jeden raz
lub kilkakrotnie.
Rozpocznie się odtwarzanie danych
dźwiękowych zapisanych na
urządzeniu USB.
Obsługa źródeł danych podłączonych za pośrednictwem gniazda USB
odbywa się niemal identycznie, jak w
przypadku płyt MP3/WMA 3 108.
iPod
W celu włączenia trybu audio iPod,
nacisnąć przycisk CD/AUX jeden raz
lub kilkakrotnie.
Rozpocznie się odtwarzanie danych
dźwiękowych zapisanych na
urządzeniu iPod.
Obsługa urządzenia iPod
podłączonego za pośrednictwem
gniazda USB odbywa się niemal
identycznie, jak w przypadku płyt
MP3/WMA 3 108.
Na kolejnych stronach opisano tylko
te aspekty obsługi, które są
odmienne/dodatkowe.
Funkcje urządzeń iPod
W zależności od zapisanych danych
występuje kilka opcji wybierania i
odtwarzania utworów.

114Gniazdo USB
Nacisnąć pokrętło wielofunkcyjne, a
następnie wybrać pozycję Szukanie,
aby wyświetlić dostępne opcje.
Proces wyszukiwania plików może
trwać kilka sekund.

Ramka cyfrowa115Ramka cyfrowaInformacje ogólne......................115
Obsługa ..................................... 116Informacje ogólne
Funkcja cyfrowej ramki umożliwia
wyświetlanie pojedynczo ulubionych
obrazów (zdjęć) na ekranie systemu
Infotainment.
Ulubione obrazy można skopiować z
karty pamięci USB podłączonej do
gniazda USB 3 112 systemu
Infotainment.
W pamięci systemu Infotainment
można zapisać maksymalnie 10
obrazów.
Obrazy są wyświetlane na ekranie w
oryginalnym stosunku rozmiarów (w
razie konieczności wyświetlane są
czarne pasy na obrzeżach ekranu) i
orientacji.
Ważne informacje ■ Obrazy do skopiowania powinny znajdować się w folderze głównym
karty pamięci USB (np. "F:\").
■ Dostępne do skopiowania jest tylko
pierwsze 100 obrazów
(posortowanych w kolejności, w
jakiej zostały zapisane w folderze
głównym karty pamięci USB).■ Obsługiwane są wyłącznie obrazy zapisane w standardowym
formacie JPEG (rozszerzenia
plików np. .jpg lub .jpeg).
Przykładowo: "F:\myPicture.jpg",
gdzie "F:\" oznacza folder główny
karty pamięci USB.
■ Maksymalna obsługiwana rozdzielczość obrazu to 12
megapikseli.
Obrazy o wyższej rozdzielczości są
podczas kopiowania
proporcjonalnie zmniejszane
(redukcja rozmiarów).
Obrazy o niższej rozdzielczości nie są podczas kopiowania
proporcjonalnie powiększane
(zwiększenie rozmiarów) i zostają
wyśrodkowane na wyświetlaczu.

116Ramka cyfrowaObsługa
Kopiowanie i/lub usuwanie
obrazów Podłączyć kartę pamięci USB zulubionymi obrazami (zdjęciami) do
gniazda USB 3 112 systemu
Infotainment.
Nacisnąć przycisk CONFIG, wybrać
Ustawienia wyświetlacza , a
następnie Ramka do zdjęć . Zostanie
wyświetlone menu pokazane poniżej.
Wybrać Dodaj / Usuń zdjęcie , aby
wyświetlić menu pokazane poniżej.
W menu widoczna jest lista
wszystkich plików zawierających
zdjęcia (patrz ograniczenia podane w punkcie "Ważne informacje"
powyżej), zapisanych w głównym
katalogu podłączonej karty pamięci
USB.
Pliki zapisane już w pamięci systemu
Infotainment znajdują się na początku listy i są oznaczone napisem MEM,
patrz ilustracja poniżej.
Jeśli te "stare" obrazy mają zostać
usunięte, należy je odznaczyć przed
skopiowaniem nowych obrazów.Wybrać maksymalnie 10 obrazów,
które mają zostać skopiowane
(dodane) do pamięci systemu
Infotainment lub które mają pozostać
w niej zapisane.
Wybrać Potwierdź , aby rozpocząć
kopiowanie i/lub usuwanie obrazów.
Zostanie wyświetlony komunikat
informujący, ile obrazów zostanie
skopiowanych i/lub usuniętych.
Wybrać Kontynuuj , aby potwierdzić
operację kopiowania i/lub usuwania.

Ramka cyfrowa117

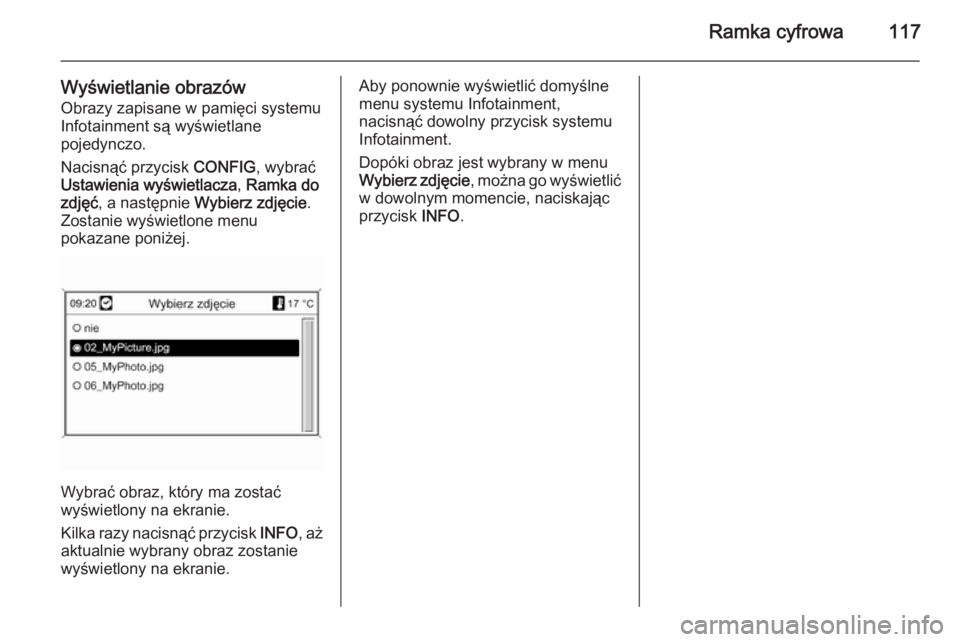

Wyświetlanie obrazówObrazy zapisane w pamięci systemu
Infotainment są wyświetlane
pojedynczo.
Nacisnąć przycisk CONFIG, wybrać
Ustawienia wyświetlacza , Ramka do
zdjęć , a następnie Wybierz zdjęcie .
Zostanie wyświetlone menu pokazane poniżej.
Wybrać obraz, który ma zostać
wyświetlony na ekranie.
Kilka razy nacisnąć przycisk INFO, aż
aktualnie wybrany obraz zostanie
wyświetlony na ekranie.
Aby ponownie wyświetlić domyślne
menu systemu Infotainment,
nacisnąć dowolny przycisk systemu
Infotainment.
Dopóki obraz jest wybrany w menu
Wybierz zdjęcie , można go wyświetlić
w dowolnym momencie, naciskając
przycisk INFO.

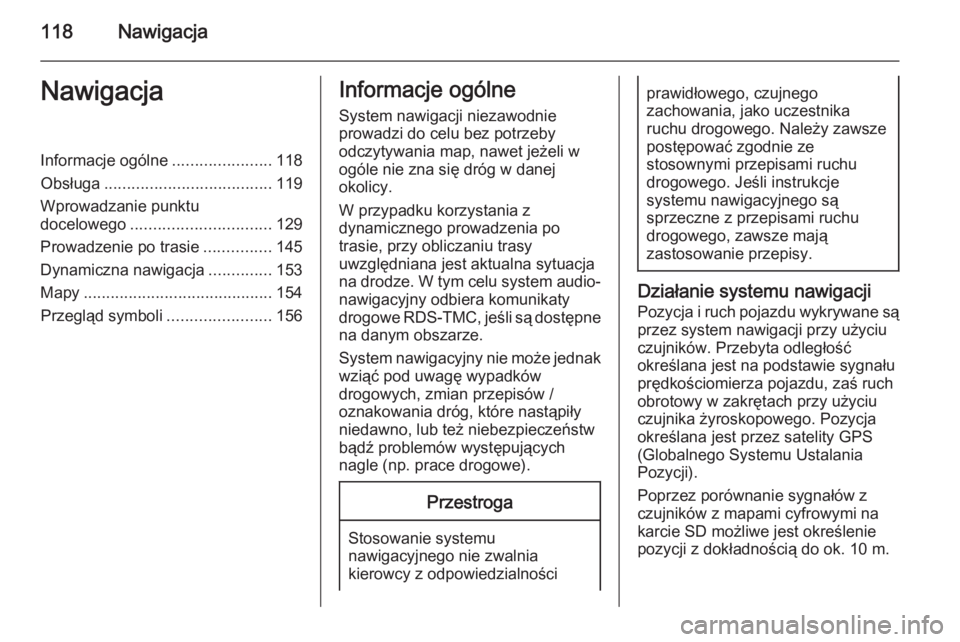

118NawigacjaNawigacjaInformacje ogólne......................118
Obsługa ..................................... 119
Wprowadzanie punktu docelowego ............................... 129
Prowadzenie po trasie ...............145
Dynamiczna nawigacja ..............153
Mapy .......................................... 154
Przegląd symboli .......................156Informacje ogólne
System nawigacji niezawodnie
prowadzi do celu bez potrzeby
odczytywania map, nawet jeżeli w
ogóle nie zna się dróg w danej
okolicy.
W przypadku korzystania z
dynamicznego prowadzenia po
trasie, przy obliczaniu trasy
uwzględniana jest aktualna sytuacja
na drodze. W tym celu system audio- nawigacyjny odbiera komunikaty
drogowe RDS-TMC, jeśli są dostępne
na danym obszarze.
System nawigacyjny nie może jednak
wziąć pod uwagę wypadków
drogowych, zmian przepisów /
oznakowania dróg, które nastąpiły
niedawno, lub też niebezpieczeństw
bądź problemów występujących
nagle (np. prace drogowe).Przestroga
Stosowanie systemu
nawigacyjnego nie zwalnia
kierowcy z odpowiedzialności
prawidłowego, czujnego
zachowania, jako uczestnika
ruchu drogowego. Należy zawsze postępować zgodnie ze
stosownymi przepisami ruchu
drogowego. Jeśli instrukcje
systemu nawigacyjnego są
sprzeczne z przepisami ruchu
drogowego, zawsze mają
zastosowanie przepisy.
Działanie systemu nawigacji
Pozycja i ruch pojazdu wykrywane są
przez system nawigacji przy użyciu
czujników. Przebyta odległość
określana jest na podstawie sygnału
prędkościomierza pojazdu, zaś ruch
obrotowy w zakrętach przy użyciu
czujnika żyroskopowego. Pozycja
określana jest przez satelity GPS
(Globalnego Systemu Ustalania
Pozycji).
Poprzez porównanie sygnałów z
czujników z mapami cyfrowymi na
karcie SD możliwe jest określenie
pozycji z dokładnością do ok. 10 m.

Nawigacja119

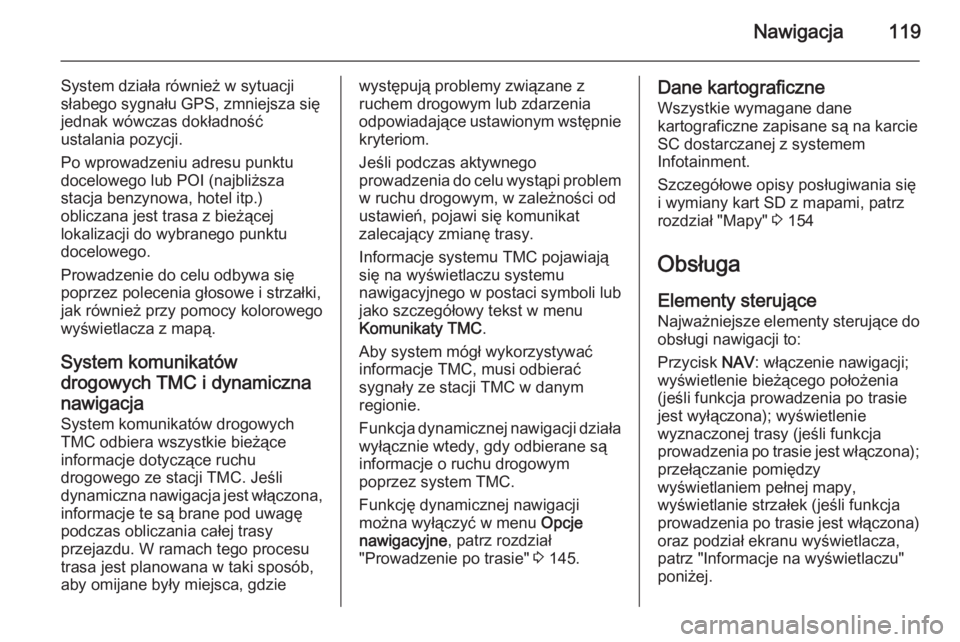

System działa również w sytuacji
słabego sygnału GPS, zmniejsza się jednak wówczas dokładność
ustalania pozycji.
Po wprowadzeniu adresu punktu
docelowego lub POI (najbliższa
stacja benzynowa, hotel itp.)
obliczana jest trasa z bieżącej
lokalizacji do wybranego punktu
docelowego.
Prowadzenie do celu odbywa się
poprzez polecenia głosowe i strzałki,
jak również przy pomocy kolorowego wyświetlacza z mapą.
System komunikatów
drogowych TMC i dynamiczna
nawigacja
System komunikatów drogowych
TMC odbiera wszystkie bieżące
informacje dotyczące ruchu
drogowego ze stacji TMC. Jeśli
dynamiczna nawigacja jest włączona, informacje te są brane pod uwagę
podczas obliczania całej trasy
przejazdu. W ramach tego procesu
trasa jest planowana w taki sposób,
aby omijane były miejsca, gdziewystępują problemy związane z
ruchem drogowym lub zdarzenia
odpowiadające ustawionym wstępnie
kryteriom.
Jeśli podczas aktywnego
prowadzenia do celu wystąpi problem w ruchu drogowym, w zależności od
ustawień, pojawi się komunikat
zalecający zmianę trasy.
Informacje systemu TMC pojawiają
się na wyświetlaczu systemu
nawigacyjnego w postaci symboli lub
jako szczegółowy tekst w menu
Komunikaty TMC .
Aby system mógł wykorzystywać
informacje TMC, musi odbierać
sygnały ze stacji TMC w danym
regionie.
Funkcja dynamicznej nawigacji działa
wyłącznie wtedy, gdy odbierane są
informacje o ruchu drogowym
poprzez system TMC.
Funkcję dynamicznej nawigacji
można wyłączyć w menu Opcje
nawigacyjne , patrz rozdział
"Prowadzenie po trasie" 3 145.Dane kartograficzne
Wszystkie wymagane dane
kartograficzne zapisane są na karcie
SC dostarczanej z systemem
Infotainment.
Szczegółowe opisy posługiwania się
i wymiany kart SD z mapami, patrz
rozdział "Mapy" 3 154
Obsługa Elementy sterująceNajważniejsze elementy sterujące do
obsługi nawigacji to:
Przycisk NAV: włączenie nawigacji;
wyświetlenie bieżącego położenia
(jeśli funkcja prowadzenia po trasie
jest wyłączona); wyświetlenie
wyznaczonej trasy (jeśli funkcja
prowadzenia po trasie jest włączona); przełączanie pomiędzy
wyświetlaniem pełnej mapy,
wyświetlanie strzałek (jeśli funkcja
prowadzenia po trasie jest włączona)
oraz podział ekranu wyświetlacza, patrz "Informacje na wyświetlaczu"
poniżej.

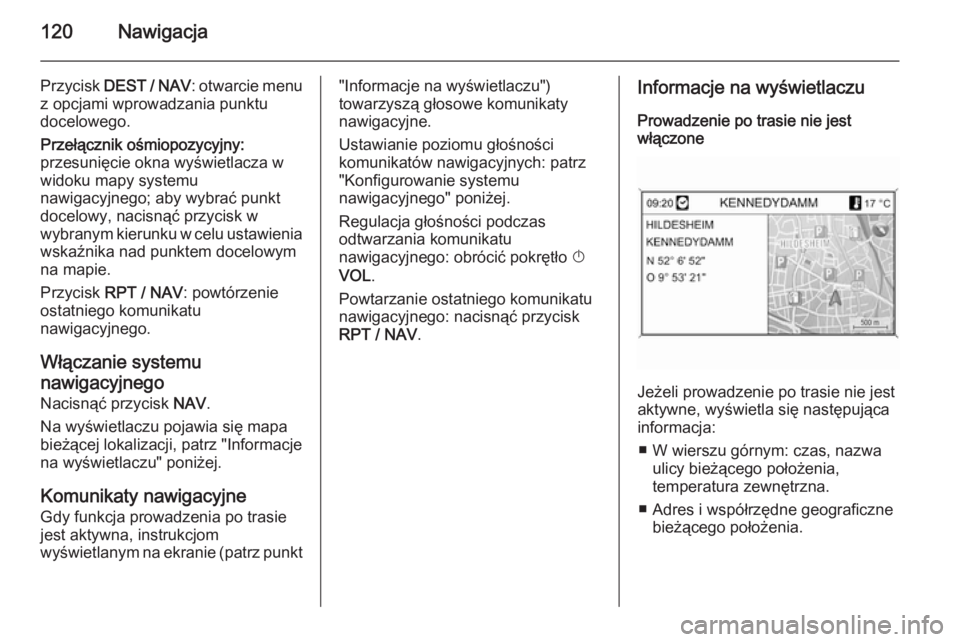

120Nawigacja
Przycisk DEST / NAV : otwarcie menu
z opcjami wprowadzania punktu
docelowego.
Przełącznik ośmiopozycyjny:
przesunięcie okna wyświetlacza w
widoku mapy systemu
nawigacyjnego; aby wybrać punkt
docelowy, nacisnąć przycisk w
wybranym kierunku w celu ustawienia wskaźnika nad punktem docelowym
na mapie.
Przycisk RPT / NAV : powtórzenie
ostatniego komunikatu
nawigacyjnego.
Włączanie systemu
nawigacyjnego
Nacisnąć przycisk NAV.
Na wyświetlaczu pojawia się mapa
bieżącej lokalizacji, patrz "Informacje
na wyświetlaczu" poniżej.
Komunikaty nawigacyjne
Gdy funkcja prowadzenia po trasie
jest aktywna, instrukcjom
wyświetlanym na ekranie (patrz punkt"Informacje na wyświetlaczu")
towarzyszą głosowe komunikaty
nawigacyjne.
Ustawianie poziomu głośności
komunikatów nawigacyjnych: patrz "Konfigurowanie systemu
nawigacyjnego" poniżej.
Regulacja głośności podczas
odtwarzania komunikatu
nawigacyjnego: obrócić pokrętło X
VOL .
Powtarzanie ostatniego komunikatu
nawigacyjnego: nacisnąć przycisk
RPT / NAV .Informacje na wyświetlaczu
Prowadzenie po trasie nie jest
włączone
Jeżeli prowadzenie po trasie nie jest
aktywne, wyświetla się następująca
informacja:
■ W wierszu górnym: czas, nazwa ulicy bieżącego położenia,
temperatura zewnętrzna.
■ Adres i współrzędne geograficzne bieżącego położenia.
