138Kjøring og bruk
Viktige tips om bruken avparkeringshjelpen9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren. Hvis slike hindringer kommer utenfor følernes registre‐
ringsområde mens bilen nærmer
seg, utløses en kontinuerlig var‐
sellyd.
Merk
Føleren kan fungere dårligere hvis den er dekket av for eksempel is
eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder i for‐
bindelse med større biler (for ek‐
sempel terrengbiler, minivarebiler, varebiler). Det er ikke sikkert at
systemet oppdager hindringer i
det øvre partiet på slike biler.
Det er ikke sikkert systemet opp‐
dager objekter med svært lite re‐
flekterende tverrmål, som enten er smale eller av mykt materiale.
Parkeringsradaren hindrer ikke
kollisjoner med objekter som er
utenfor følernes registreringsom‐
råde.
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐ ten kobles til.
Føleren kan komme til å registrere
ikke-eksisterende objekter (ekkofor‐
styrrelse) på grunn av ytre akustiske
eller mekaniske forstyrrelser.
Les dette
Parkeringshjelpen deaktiveres når
bakre holder trekkes ut.
Kamera bak
Ryggekameraet hjelper føreren un‐
der rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-in‐
fodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander
utenfor kameraets synsfelt og par‐ keringsradarsensorene ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Aktivere
Riggekameraet aktiveres automatisk
når bilen settes i revers.

Kjøring og bruk139

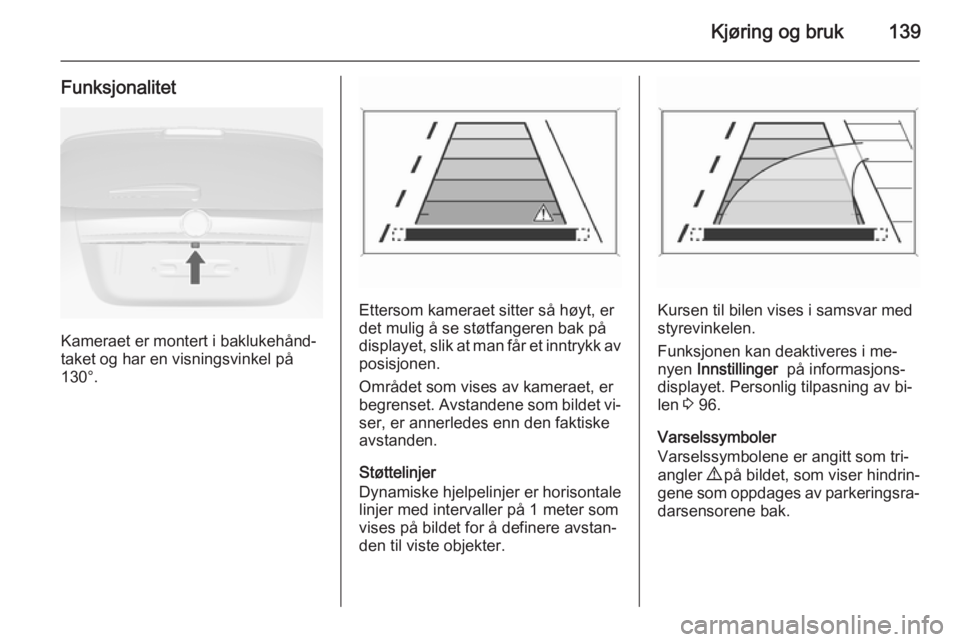

Funksjonalitet
Kameraet er montert i baklukehånd‐
taket og har en visningsvinkel på 130°.
Ettersom kameraet sitter så høyt, erdet mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet vi‐
ser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale
linjer med intervaller på 1 meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Funksjonen kan deaktiveres i me‐
nyen Innstillinger på informasjons‐
displayet. Personlig tilpasning av bi‐
len 3 96.
Varselssymboler
Varselssymbolene er angitt som tri‐
angler 9 på bildet, som viser hindrin‐
gene som oppdages av parkeringsra‐ darsensorene bak.

140Kjøring og bruk
Skjerminnstillinger
Lysstyrken kan stilles inn med opp/
ned-pilene på multifunksjonsbryte‐
ren.
Kontrasten kan stilles inn med
venstre/høyre knapp på multifunk‐
sjonsbryteren.
Deaktivering Kameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av ryg‐
gekameraet kan endres i me‐
nyen Innstillinger på informasjons‐
displayet. Personlig tilpasning av bi‐
len 3 96.
Feil Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
■ omgivelsene er mørke,
■ solen eller frontlysstråler skinner rett inn i kameralinsen,
■ is, snø, søle eller annet dekker ka‐ meralinsen. Rengjør linsen, skyll
den med vann og tørk av med en
myk klut,
■ bakluken er ikke lukket riktig,
■ bilen har fått støt mot baksiden,
■ det oppstår ekstreme temperatu‐ rendringer.Trafikkskilt-assistent
Funksjonalitet
Trafikkskiltregistreringssystemet re‐
gistrerer bestemte trafikkskilt med et
kamera foran og viser dem i førerin‐
formasjonsdisplayet.
Trafikkskilt som blir registrert er:
Skilt med advarsel om begrensninger
og innkjøring forbudt ■ fartsgrense
■ forbikjøring forbudt
■ slutt på fartsgrense
■ slutt på forbikjøringsforbud

Kjøring og bruk141
Veiskilt
Starten og slutten på:
■ motorveier
■ A-veier
■ lekegaterEkstra skilt ■ ekstra tips til trafikkskilt
■ begrensninger for bruk av tilhenger
■ varsel for vår vei
■ isvarsling
■ retningspiler
Fartsgrenseskilt vises i førerinforma‐
sjonsdisplayet inntil det neste farts‐
grenseskiltet eller slutten på farts‐
grensen registreres eller fram til en
definert tidsgrense for skilt.
Kombinasjoner av flere skilt på dis‐
playet er mulig.
Et utropstegn i en ramme angir at det finnes et skilt til, som ikke kan identi‐
fiseres av systemet.
Systemet er aktivt opp til en hastighet på 200 km/t avhengig av lysforhol‐
dene. I mørket er systemet aktivt opp
til en hastighet på 160 km/t.
Så snart hastigheten er under
55 km/t, nullstilles displayet, og inn‐
holdet på trafikkskiltsiden slettes. Den neste registrerte hastighetsanvisnin‐
gen vises.
Displayvisning

142Kjøring og bruk
Trafikkskilt vises på siden
Trafikkskiltregistrering i førerinforma‐
sjonssenteret, som velges med juste‐ ringshjulet på blinklyshendelen 3 86.
Når en annen funksjon i førerinforma‐
sjonsdisplayet har vært valgt, og
Trafikkskiltregistrering så velges
igjen, vises det siste registrerte tra‐
fikkskiltet.
Når systemet har fjernet trafikkskiltsi‐ den, vises følgende symbol:
Innholdet i trafikkskiltsiden kan også
fjernes under kjøring ved å trykke på SET/CLR -knappen på blinklyshende‐
len i en lengre periode.
Informasjonsrute
Fartsgrenser og skilt for forbikjøring
forbudt vises som meldingsvinduer
på hver side i førerinformasjonssen‐
teret.Meldingsvindufunksjonen kan deakti‐
veres på trafikkskiltsiden ved å trykke
på SET/CLR -knappen på blinklys‐
spaken.

Kjøring og bruk143
Når innstillingssiden vises, velges Av
for å deaktivere meldingsvindufunk‐
sjonen. Gjenaktiver ved å velge På.
Når tenningen slås på, deaktiveres in‐
formasjonsruten.
Informasjonsruten vises på førerin‐
formasjonsdisplayet i ca. 8 sekunder.
Feil Det er ikke sikkert trafikkskiltregistre‐
ringen fungerer riktig når:
■ frontruten ikke er ren foran frontka‐
meraet
■ trafikkskilt eller delvis eller helt til‐ dekket eller vanskelige å se
■ det er vanskelige værforhold som f.eks. kraftig regn, snøvær, direkte
sollys eller skygger. I så fall vises
Intet trafikkskilt oppdagelse
grunnet vær på displayet
■ trafikkskiltene er uriktig montert el‐ ler skadet
■ trafikkskilt stemmer ikke overens med Wien-konvensjonen om tra‐
fikkskilt (Wiener Übereinkommen
über Straßenverkehrszeichen)Merk
Hensikten med systemet er å
hjelpe bilføreren med å oppfatte
spesielle trafikkskilt i et fastsatt ha‐ stighetsområde. Du må ikke
overse trafikkskilt som ikke vises
av systemet.
Systemet registrerer ingen andre
skilt enn de vanlige skiltene som
eventuelt måtte angi eller avslutte
en fartsgrense.
La ikke denne spesielle funksjo‐
nen friste deg til å være mindre
konsentrert om kjøringen.
Tilpass alltid hastigheten etter kjø‐
reforholdene.
Førerassistansesystemene fritar ikke føreren fra det fulle ansvaret
for kjøringen.
Filskiftvarsling
Filskiftvarslingen registrerer kjørefelt‐ merkingen som bilen kjører mellom
ved hjelp av et kamera i fronten. Sys‐
temet registrerer skifte av fil og adva‐ rer føreren ved et utilsiktet filskift med
visuelle signaler og lydsignaler.
Kriteriene for registrering av utilsiktet
filskift er:
■ ingen bruk av blinklys
■ ingen bruk av bremsepedalen
■ ingen aktiv gasspedalbruk eller fart‐
søkning
■ ingen aktiv styring
Hvis føreren er aktiv, kommer det in‐
gen advarsel.
Aktivering

166Pleie av bilen
Nr.Strømkrets18Regnføler19Reserve20Ratt21Girelektronikk22Sigarettenner23Reserve24Reserve25Reserve26Display27Instrumentpanelenhet28Adaptivt frontlys29Reserve30Reserve31Instrumentpanelenhet32Infotainment, tillegg, strømuttak33Display, Infotainmentsystem34Onstar UHP/DABS/B-sikringerNr.Strømkrets01Reserve02Reserve03Elektriske vinduer foran04Elektriske vinduer bak05Logistikkmodus06Reserve07Reserve08ReserveSikringsboksen i
bagasjerommet
Sitter på venstre side i bagasjerom‐
met.
Du får tilgang til sikringene ved å
fjerne dekslet.

Pleie av bilen167
Minisikringer
Nr.Strømkrets1Sete, korsryggstøtte, førerside2Sete, korsryggstøtte, passasjer‐
side3Forsterker4Tilhengerkontakt5Firehjulstrekk6Display7Reserve8Tilhenger9Reserve10Reserve11Tilhenger12Navigasjon13Oppvarmet ratt14Tilhengerkontakt15Ratt16Vann i drivstoffølerNr.Strømkrets17Innvendig speil18Reserve
S/B-sikringer
Nr.Strømkrets01Elektrisk sete, førerside02Elektrisk sete, passasjerside03Tilhenger04Spenningsomformer05Batteri06Lyktespyler07Reserve08Reserve09Reserve

170Pleie av bilenDekktrykkovervåking
Dekktrykkovervåkingssystemet
(TPMS) bruker radio- og følertekno‐
logi til å kontrollere dekktrykknivåene.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Følerne i TPMS overvåker lufttrykket
i bilens dekk og overfører dekktrykk‐
målinger til en mottaker i bilen.
Hvert dekk, inkludert reservedekket,
må sjekkes hver måned når det er
kaldt, og fylles til anbefalt dekktrykk som vist på dekktrykketiketten.
Kontrollampe w lyser når ett eller flere
av dekkene har et betydelig lavt trykk.
Kontroller dekktrykket så snart som
mulig, og fyll luft til anbefalt trykknivå.
Når systemet finner en funksjonsfeil,
vil w blinke i ca. ett minutt og deretter
lyse kontinuerlig. Denne sekvensen
fortsetter hver gang bilen startes igjen
så lenge feilfunksjonen finnes.
Når w lyser, vil kanskje ikke systemet
kunne registrere eller signalisere lavt
dekktrykk slik det skal.Drift av dekktrykkovervåkings‐
systemet
TPMS varsler føreren når det er lavt
trykk i dekkene. TPMS-følere er mon‐
tert på hver dekk, bortsett fra på re‐
servedekket. Følerne i TPMS overvå‐ ker lufttrykket i bilens dekk og overfø‐ rer dekktrykkmålinger til en mottaker
i bilen.
Når et lavt dekktrykk oppdages, lyser
w . Stans så snart som mulig og fyll luft
til anbefalt trykk i dekkene 3 169.
En varselmelding eller en varselkode
vise i førerinformasjonsdisplayet 3 91.
Kontrollampen for lavt dekktrykk og
en varselsmelding eller -kode begyn‐
ner å lyse for hver tenningssyklus til
dekkene er fylt til riktig dekktrykk.
TPMS-feillampe ogmeldingskode TPMS fungerer ikke riktig hvis en eller
flere av TPMS-følerne mangler eller
ikke fungerer. Når systemet finner en
funksjonsfeil, vil w blinke i ca.
ett minutt og deretter lyse kontinuer‐
lig. I tillegg vises en varselmelding el‐
ler en -kode.
TPMS-feillampen lyser og en varsels‐ melding eller kode vises ved hver ten‐
ningssyklus til problemet er korrigert.
Noen av forholdene som kan føre til
at disse kommer på, er:
■ Et av dekkene er byttet ut med re‐ servedekket, som ikke har TPMS-
føler.
■ Matcheprosessen for TPMS-følere ble ikke utført eller ikke fullført riktig
etter at dekkene ble rotert. Feillam‐ pen og varselsmelding eller kode
skal slukke/slutte å vises etter at
matcheprosessen er vellykket

186Pleie av bilen
Flytende gass-system9Fare
Flytende gass er tyngre enn luft og
kan samle seg opp i groper.
Vær forsiktig ved arbeid på under‐ stellet på bilen i en smøregrav.
Tanken for flytende gass må tas ut før
lakkeringsarbeid og før bruk av tørke‐ kammer med temperatur over 60 °C.
Det må ikke gjøres noen endringer på
gassystemet.
Tilhengerfeste
Ikke rengjør kulestangen med damp‐ vasker eller høytrykksspyler.
Sykkelstativ bak
Rengjør sykkelstativet bak med
dampvasker eller høytrykksspyler
minst én gang i året.
Beveg sykkelstativet bak av og til hvis
det ikke er i vanlig bruk, spesielt om
vinteren.
Innvendig pleie
Kupé og trekk Rengjør kupeen inklusive instrument‐
panelets polstring og kledning med
tørre kluter eller med interiørrens.
Rengjør skinntrekk med rent vann og en myk klut. Bruk skinnrens hvis trek‐
ket er svært skittent.
Instrumentgruppen og displayene
skal bare rengjøres med en myk og
fuktig klut. Ved behov brukes en svak
såpeoppløsning.
Rengjør tekstiltrekk med støvsuger
og børste. Fjern flekker med sete‐
rens.
Tøystoffer kan være fargesmittende.
Dette kan medføre misfarginger, spe‐
sielt på lysfarget stoff. Flekker og mis‐ farginger som kan fjernes, bør ren‐
gjøres så snart som mulig.
Rengjør sikkerhetsbelter med lunkent
vann eller interiørrens.Merk
Lukk borrelåsene. Hvis de ikke er
lukket, kan de skade setetrekket.
Det samme gjelder klær med deler med skarpe kanter, for eksempel
glidelåser, belter eller jeans med
nagler.
Plast- og gummideler
Plast- og gummideler kan pleies med de samme midlene som brukes på
karosseriet. Benytt eventuelt interiør‐
rens. Benytt ingen andre midler.
Unngå spesielt bruk av løsemidler og
bensin. Bruk aldri høytrykksspyler til
rengjøring.
