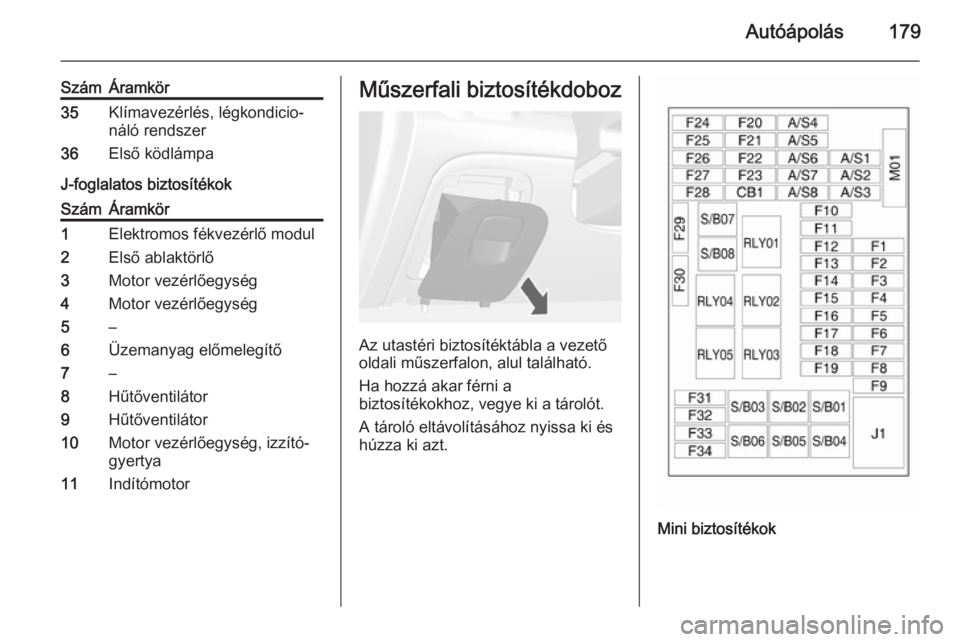

Autóápolás179
SzámÁramkör35Klímavezérlés, légkondicio‐
náló rendszer36Első ködlámpa
J-foglalatos biztosítékok
SzámÁramkör1Elektromos fékvezérlő modul2Első ablaktörlő3Motor vezérlőegység4Motor vezérlőegység5–6Üzemanyag előmelegítő7–8Hűtőventilátor9Hűtőventilátor10Motor vezérlőegység, izzító‐
gyertya11IndítómotorMűszerfali biztosítékdoboz
Az utastéri biztosítéktábla a vezető
oldali műszerfalon, alul található.
Ha hozzá akar férni a
biztosítékokhoz, vegye ki a tárolót.
A tároló eltávolításához nyissa ki és
húzza ki azt.
Mini biztosítékok

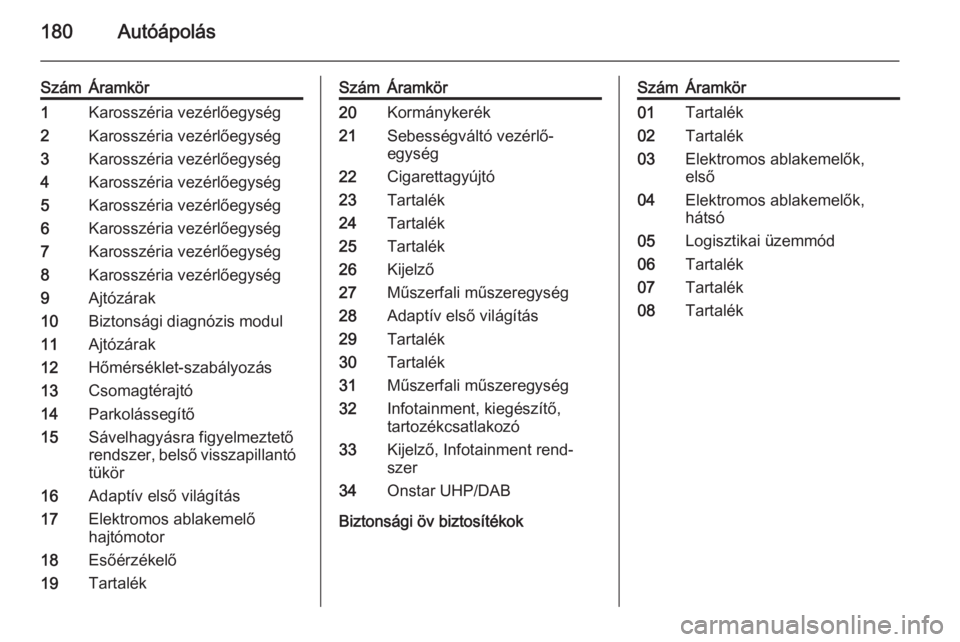

180Autóápolás
SzámÁramkör1Karosszéria vezérlőegység2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Karosszéria vezérlőegység5Karosszéria vezérlőegység6Karosszéria vezérlőegység7Karosszéria vezérlőegység8Karosszéria vezérlőegység9Ajtózárak10Biztonsági diagnózis modul11Ajtózárak12Hőmérséklet-szabályozás13Csomagtérajtó14Parkolássegítő15Sávelhagyásra figyelmeztető
rendszer, belső visszapillantó
tükör16Adaptív első világítás17Elektromos ablakemelő
hajtómotor18Esőérzékelő19TartalékSzámÁramkör20Kormánykerék21Sebességváltó vezérlő‐
egység22Cigarettagyújtó23Tartalék24Tartalék25Tartalék26Kijelző27Műszerfali műszeregység28Adaptív első világítás29Tartalék30Tartalék31Műszerfali műszeregység32Infotainment, kiegészítő,
tartozékcsatlakozó33Kijelző, Infotainment rend‐
szer34Onstar UHP/DAB
Biztonsági öv biztosítékok
SzámÁramkör01Tartalék02Tartalék03Elektromos ablakemelők,
első04Elektromos ablakemelők,
hátsó05Logisztikai üzemmód06Tartalék07Tartalék08Tartalék

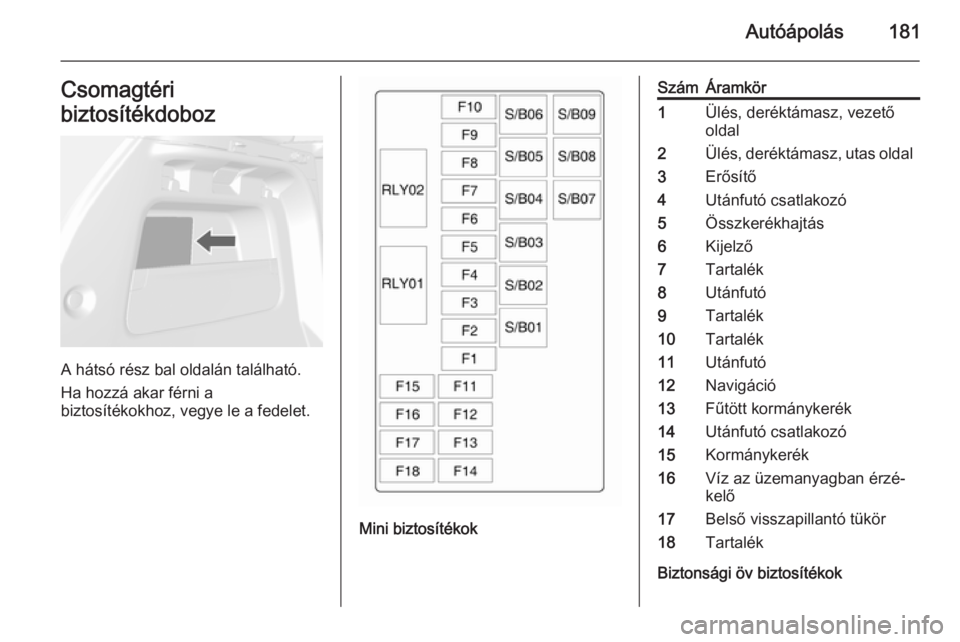

Autóápolás181Csomagtéri
biztosítékdoboz
A hátsó rész bal oldalán található.
Ha hozzá akar férni a
biztosítékokhoz, vegye le a fedelet.
Mini biztosítékok
SzámÁramkör1Ülés, deréktámasz, vezető
oldal2Ülés, deréktámasz, utas oldal3Erősítő4Utánfutó csatlakozó5Összkerékhajtás6Kijelző7Tartalék8Utánfutó9Tartalék10Tartalék11Utánfutó12Navigáció13Fűtött kormánykerék14Utánfutó csatlakozó15Kormánykerék16Víz az üzemanyagban érzé‐
kelő17Belső visszapillantó tükör18Tartalék
Biztonsági öv biztosítékok

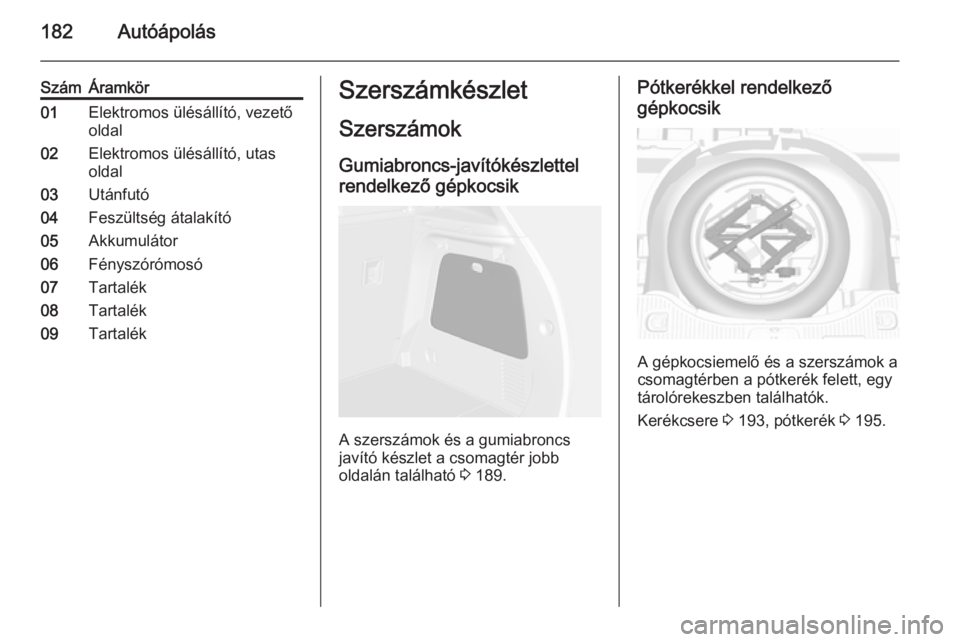

182Autóápolás
SzámÁramkör01Elektromos ülésállító, vezető
oldal02Elektromos ülésállító, utas
oldal03Utánfutó04Feszültség átalakító05Akkumulátor06Fényszórómosó07Tartalék08Tartalék09TartalékSzerszámkészlet
Szerszámok
Gumiabroncs-javítókészlettel
rendelkező gépkocsik
A szerszámok és a gumiabroncs
javító készlet a csomagtér jobb
oldalán található 3 189.
Pótkerékkel rendelkező
gépkocsik
A gépkocsiemelő és a szerszámok a
csomagtérben a pótkerék felett, egy
tárolórekeszben találhatók.
Kerékcsere 3 193, pótkerék 3 195.

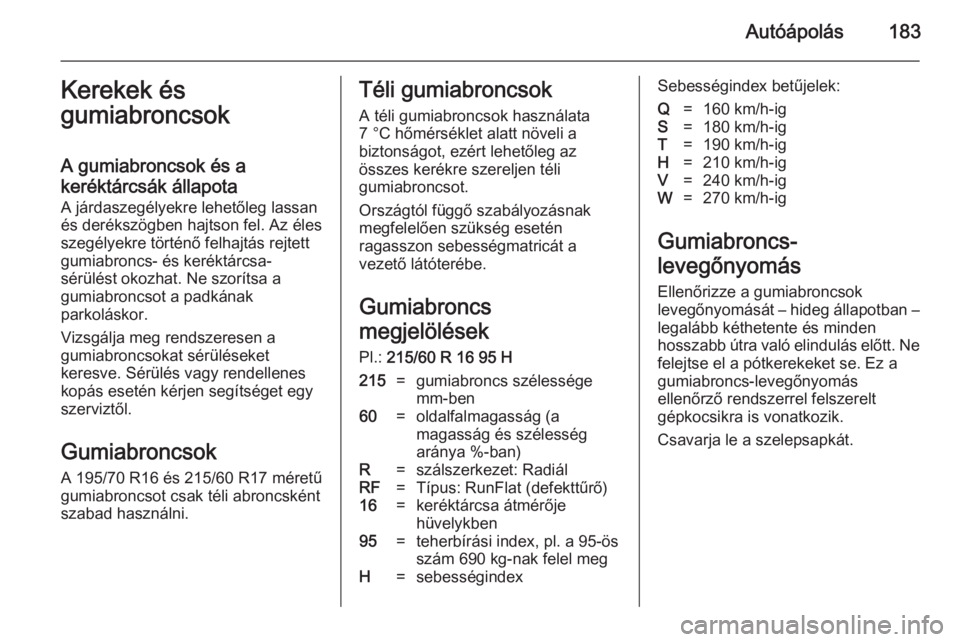

Autóápolás183Kerekek és
gumiabroncsok
A gumiabroncsok és a keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan és derékszögben hajtson fel. Az élesszegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Gumiabroncsok
A 195/70 R16 és 215/60 R17 méretű
gumiabroncsot csak téli abroncsként
szabad használni.Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Gumiabroncs
megjelölések Pl.: 215/60 R 16 95 H215=gumiabroncs szélessége
mm-ben60=oldalfalmagasság (a
magasság és szélesség
aránya %-ban)R=szálszerkezet: RadiálRF=Típus: RunFlat (defekttűrő)16=keréktárcsa átmérője
hüvelykben95=teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH=sebességindexSebességindex betűjelek:Q=160 km/h-igS=180 km/h-igT=190 km/h-igH=210 km/h-igV=240 km/h-igW=270 km/h-ig
Gumiabroncs-
levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
Csavarja le a szelepsapkát.

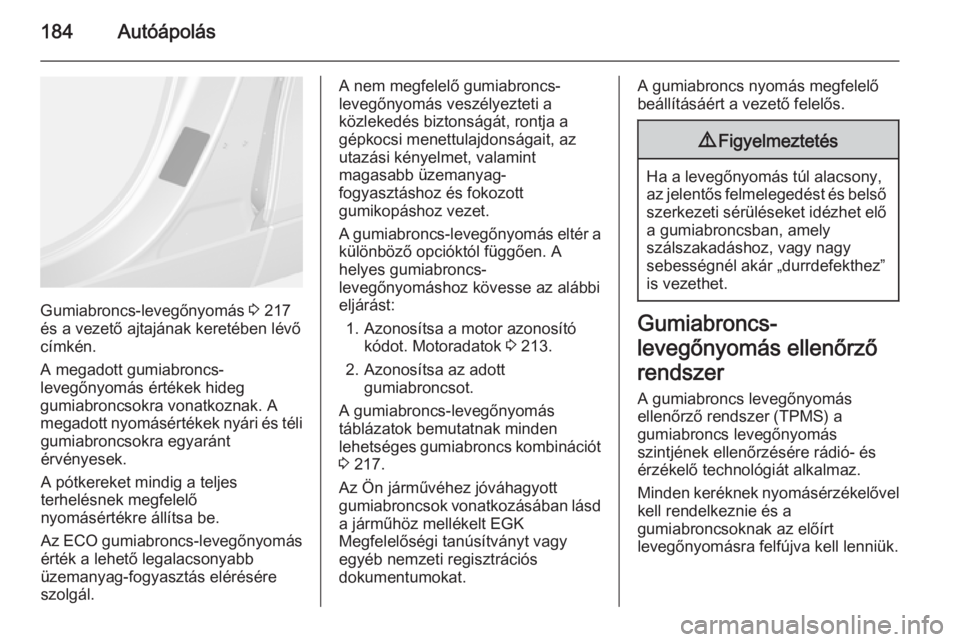

184Autóápolás
Gumiabroncs-levegőnyomás 3 217
és a vezető ajtajának keretében lévő
címkén.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.
Az ECO gumiabroncs-levegőnyomás
érték a lehető legalacsonyabb
üzemanyag-fogyasztás elérésére
szolgál.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncs-levegőnyomás eltér a
különböző opcióktól függően. A
helyes gumiabroncs-
levegőnyomáshoz kövesse az alábbi
eljárást:
1. Azonosítsa a motor azonosító kódot. Motoradatok 3 213.
2. Azonosítsa az adott gumiabroncsot.
A gumiabroncs-levegőnyomás
táblázatok bemutatnak minden
lehetséges gumiabroncs kombinációt 3 217.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában lásd
a járműhöz mellékelt EGK
Megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
Gumiabroncs-
levegőnyomás ellenőrző
rendszer A gumiabroncs levegőnyomás
ellenőrző rendszer (TPMS) a
gumiabroncs levegőnyomás
szintjének ellenőrzésére rádió- és érzékelő technológiát alkalmaz.
Minden keréknek nyomásérzékelővel
kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.

Autóápolás185

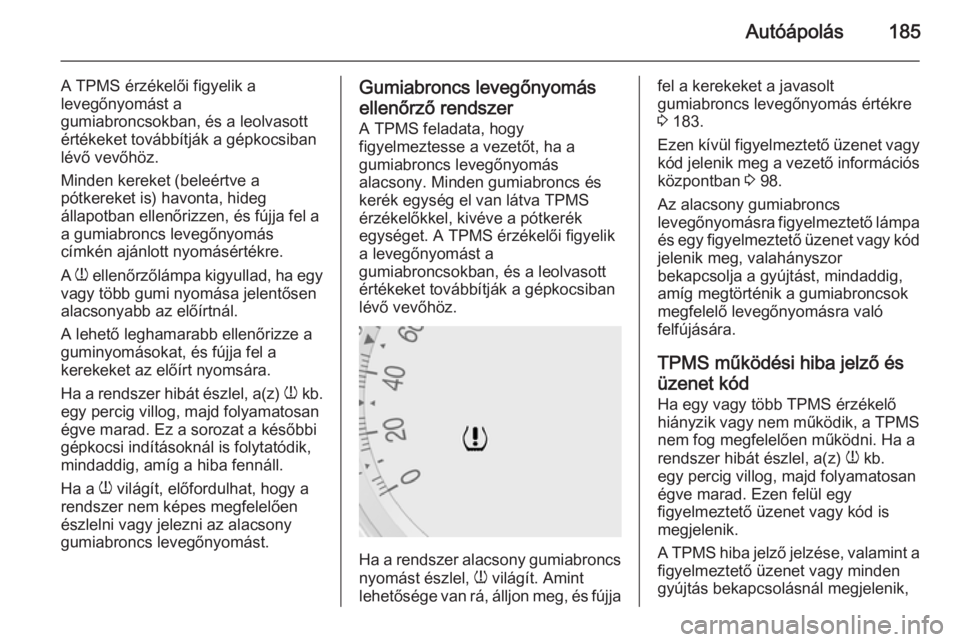

A TPMS érzékelői figyelik a
levegőnyomást a
gumiabroncsokban, és a leolvasott
értékeket továbbítják a gépkocsiban
lévő vevőhöz.
Minden kereket (beleértve a
pótkereket is) havonta, hideg
állapotban ellenőrizzen, és fújja fel a
a gumiabroncs levegőnyomás
címkén ajánlott nyomásértékre.
A w ellenőrzőlámpa kigyullad, ha egy
vagy több gumi nyomása jelentősen
alacsonyabb az előírtnál.
A lehető leghamarabb ellenőrizze a
guminyomásokat, és fújja fel a
kerekeket az előírt nyomsára.
Ha a rendszer hibát észlel, a(z) w kb.
egy percig villog, majd folyamatosan égve marad. Ez a sorozat a későbbi
gépkocsi indításoknál is folytatódik,
mindaddig, amíg a hiba fennáll.
Ha a w világít, előfordulhat, hogy a
rendszer nem képes megfelelően
észlelni vagy jelezni az alacsony
gumiabroncs levegőnyomást.Gumiabroncs levegőnyomás
ellenőrző rendszer
A TPMS feladata, hogy
figyelmeztesse a vezetőt, ha a
gumiabroncs levegőnyomás
alacsony. Minden gumiabroncs és
kerék egység el van látva TPMS
érzékelőkkel, kivéve a pótkerék
egységet. A TPMS érzékelői figyelik
a levegőnyomást a
gumiabroncsokban, és a leolvasott
értékeket továbbítják a gépkocsiban
lévő vevőhöz.
Ha a rendszer alacsony gumiabroncs
nyomást észlel, w világít. Amint
lehetősége van rá, álljon meg, és fújja
fel a kerekeket a javasolt
gumiabroncs levegőnyomás értékre
3 183.
Ezen kívül figyelmeztető üzenet vagy
kód jelenik meg a vezető információs
központban 3 98.
Az alacsony gumiabroncs
levegőnyomásra figyelmeztető lámpa
és egy figyelmeztető üzenet vagy kód jelenik meg, valahányszor
bekapcsolja a gyújtást, mindaddig,
amíg megtörténik a gumiabroncsok
megfelelő levegőnyomásra való
felfújására.
TPMS működési hiba jelző és
üzenet kód Ha egy vagy több TPMS érzékelő
hiányzik vagy nem működik, a TPMS
nem fog megfelelően működni. Ha a
rendszer hibát észlel, a(z) w kb.
egy percig villog, majd folyamatosan égve marad. Ezen felül egy
figyelmeztető üzenet vagy kód is
megjelenik.
A TPMS hiba jelző jelzése, valamint a figyelmeztető üzenet vagy minden
gyújtás bekapcsolásnál megjelenik,

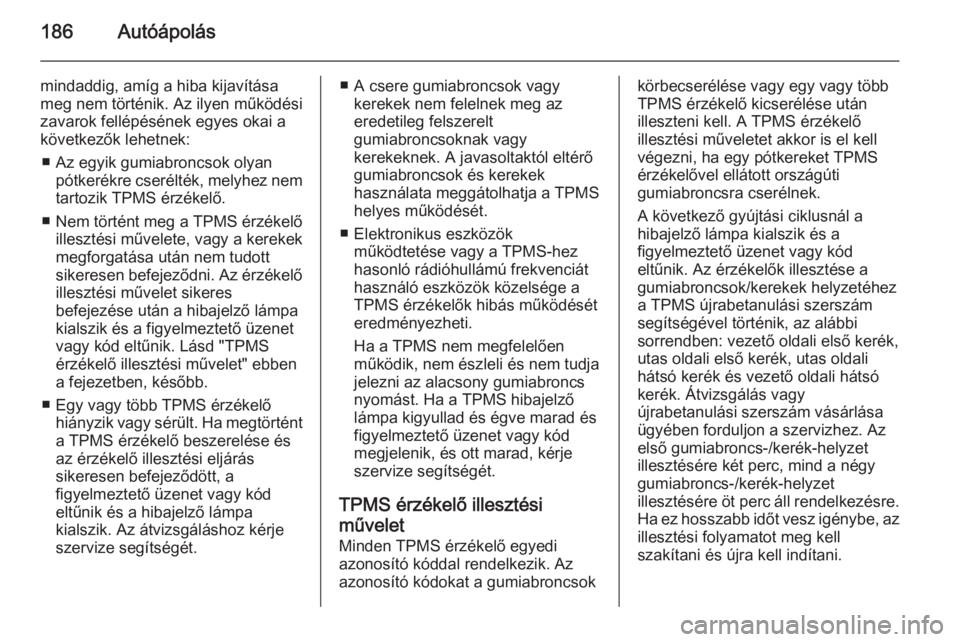

186Autóápolás
mindaddig, amíg a hiba kijavítása
meg nem történik. Az ilyen működési
zavarok fellépésének egyes okai a
következők lehetnek:
■ Az egyik gumiabroncsok olyan pótkerékre cserélték, melyhez nem
tartozik TPMS érzékelő.
■ Nem történt meg a TPMS érzékelő illesztési művelete, vagy a kerekek
megforgatása után nem tudott
sikeresen befejeződni. Az érzékelő illesztési művelet sikeres
befejezése után a hibajelző lámpa
kialszik és a figyelmeztető üzenet
vagy kód eltűnik. Lásd "TPMS
érzékelő illesztési művelet" ebben
a fejezetben, később.
■ Egy vagy több TPMS érzékelő hiányzik vagy sérült. Ha megtörtént
a TPMS érzékelő beszerelése és az érzékelő illesztési eljárás
sikeresen befejeződött, a
figyelmeztető üzenet vagy kód
eltűnik és a hibajelző lámpa
kialszik. Az átvizsgáláshoz kérje
szervize segítségét.■ A csere gumiabroncsok vagy kerekek nem felelnek meg az
eredetileg felszerelt
gumiabroncsoknak vagy
kerekeknek. A javasoltaktól eltérő
gumiabroncsok és kerekek
használata meggátolhatja a TPMS
helyes működését.
■ Elektronikus eszközök működtetése vagy a TPMS-hez
hasonló rádióhullámú frekvenciát
használó eszközök közelsége a
TPMS érzékelők hibás működését
eredményezheti.
Ha a TPMS nem megfelelően
működik, nem észleli és nem tudja
jelezni az alacsony gumiabroncs
nyomást. Ha a TPMS hibajelző
lámpa kigyullad és égve marad és
figyelmeztető üzenet vagy kód
megjelenik, és ott marad, kérje
szervize segítségét.
TPMS érzékelő illesztési
művelet Minden TPMS érzékelő egyedi
azonosító kóddal rendelkezik. Az
azonosító kódokat a gumiabroncsokkörbecserélése vagy egy vagy több
TPMS érzékelő kicserélése után
illeszteni kell. A TPMS érzékelő
illesztési műveletet akkor is el kell
végezni, ha egy pótkereket TPMS
érzékelővel ellátott országúti
gumiabroncsra cserélnek.
A következő gyújtási ciklusnál a
hibajelző lámpa kialszik és a
figyelmeztető üzenet vagy kód
eltűnik. Az érzékelők illesztése a gumiabroncsok/kerekek helyzetéheza TPMS újrabetanulási szerszám
segítségével történik, az alábbi
sorrendben: vezető oldali első kerék, utas oldali első kerék, utas oldali
hátsó kerék és vezető oldali hátsó
kerék. Átvizsgálás vagy
újrabetanulási szerszám vásárlása
ügyében forduljon a szervizhez. Az
első gumiabroncs-/kerék-helyzet
illesztésére két perc, mind a négy
gumiabroncs-/kerék-helyzet
illesztésére öt perc áll rendelkezésre.
Ha ez hosszabb időt vesz igénybe, az illesztési folyamatot meg kell
szakítani és újra kell indítani.

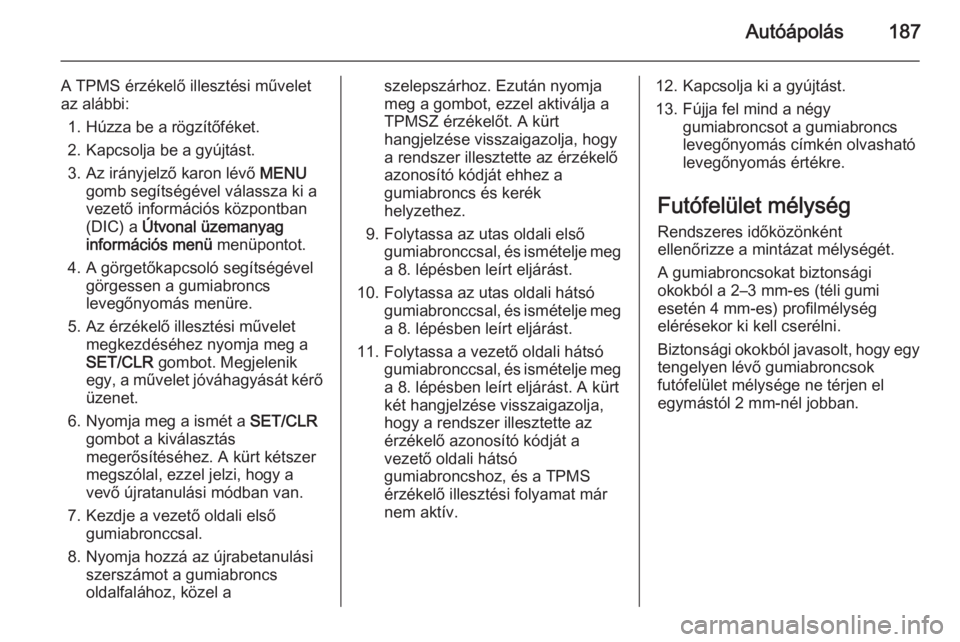

Autóápolás187
A TPMS érzékelő illesztési művelet
az alábbi:
1. Húzza be a rögzítőféket.
2. Kapcsolja be a gyújtást.
3. Az irányjelző karon lévő MENU
gomb segítségével válassza ki a
vezető információs központban
(DIC) a Útvonal üzemanyag
információs menü menüpontot.
4. A görgetőkapcsoló segítségével görgessen a gumiabroncs
levegőnyomás menüre.
5. Az érzékelő illesztési művelet megkezdéséhez nyomja meg a
SET/CLR gombot. Megjelenik
egy, a művelet jóváhagyását kérő
üzenet.
6. Nyomja meg a ismét a SET/CLR
gombot a kiválasztás
megerősítéséhez. A kürt kétszer
megszólal, ezzel jelzi, hogy a
vevő újratanulási módban van.
7. Kezdje a vezető oldali első gumiabronccsal.
8. Nyomja hozzá az újrabetanulási szerszámot a gumiabroncs
oldalfalához, közel aszelepszárhoz. Ezután nyomja
meg a gombot, ezzel aktiválja a
TPMSZ érzékelőt. A kürt
hangjelzése visszaigazolja, hogy
a rendszer illesztette az érzékelő
azonosító kódját ehhez a
gumiabroncs és kerék
helyzethez.
9. Folytassa az utas oldali első gumiabronccsal, és ismételje mega 8. lépésben leírt eljárást.
10. Folytassa az utas oldali hátsó gumiabronccsal, és ismételje mega 8. lépésben leírt eljárást.
11. Folytassa a vezető oldali hátsó gumiabronccsal, és ismételje mega 8. lépésben leírt eljárást. A kürt
két hangjelzése visszaigazolja,
hogy a rendszer illesztette az
érzékelő azonosító kódját a
vezető oldali hátsó
gumiabroncshoz, és a TPMS
érzékelő illesztési folyamat már
nem aktív.12. Kapcsolja ki a gyújtást.
13. Fújja fel mind a négy gumiabroncsot a gumiabroncs
levegőnyomás címkén olvasható
levegőnyomás értékre.
Futófelület mélység Rendszeres időközönként
ellenőrizze a mintázat mélységét.
A gumiabroncsokat biztonsági
okokból a 2–3 mm-es (téli gumi
esetén 4 mm-es) profilmélység
elérésekor ki kell cserélni.
Biztonsági okokból javasolt, hogy egy
tengelyen lévő gumiabroncsok
futófelület mélysége ne térjen el
egymástól 2 mm-nél jobban.

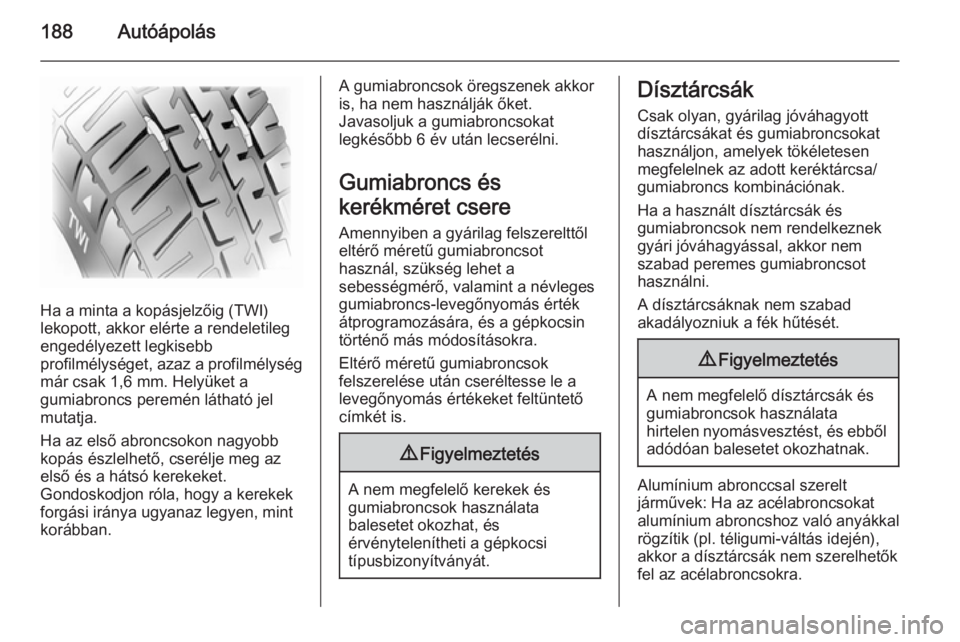

188Autóápolás
Ha a minta a kopásjelzőig (TWI)
lekopott, akkor elérte a rendeletileg
engedélyezett legkisebb
profilmélységet, azaz a profilmélység
már csak 1,6 mm. Helyüket a
gumiabroncs peremén látható jel
mutatja.
Ha az első abroncsokon nagyobb
kopás észlelhető, cserélje meg az
első és a hátsó kerekeket.
Gondoskodjon róla, hogy a kerekek
forgási iránya ugyanaz legyen, mint korábban.
A gumiabroncsok öregszenek akkor
is, ha nem használják őket.
Javasoljuk a gumiabroncsokat
legkésőbb 6 év után lecserélni.
Gumiabroncs és
kerékméret csere Amennyiben a gyárilag felszerelttől
eltérő méretű gumiabroncsot
használ, szükség lehet a
sebességmérő, valamint a névleges
gumiabroncs-levegőnyomás érték
átprogramozására, és a gépkocsin
történő más módosításokra.
Eltérő méretű gumiabroncsok
felszerelése után cseréltesse le a
levegőnyomás értékeket feltüntető
címkét is.9 Figyelmeztetés
A nem megfelelő kerekek és
gumiabroncsok használata
balesetet okozhat, és
érvénytelenítheti a gépkocsi
típusbizonyítványát.
Dísztárcsák
Csak olyan, gyárilag jóváhagyott
dísztárcsákat és gumiabroncsokat
használjon, amelyek tökéletesen
megfelelnek az adott keréktárcsa/ gumiabroncs kombinációnak.
Ha a használt dísztárcsák és
gumiabroncsok nem rendelkeznek
gyári jóváhagyással, akkor nem
szabad peremes gumiabroncsot
használni.
A dísztárcsáknak nem szabad
akadályozniuk a fék hűtését.9 Figyelmeztetés
A nem megfelelő dísztárcsák és
gumiabroncsok használata
hirtelen nyomásvesztést, és ebből adódóan balesetet okozhatnak.
Alumínium abronccsal szerelt
járművek: Ha az acélabroncsokat
alumínium abroncshoz való anyákkal
rögzítik (pl. téligumi-váltás idején),
akkor a dísztárcsák nem szerelhetők
fel az acélabroncsokra.
