Cuidado del vehículo179

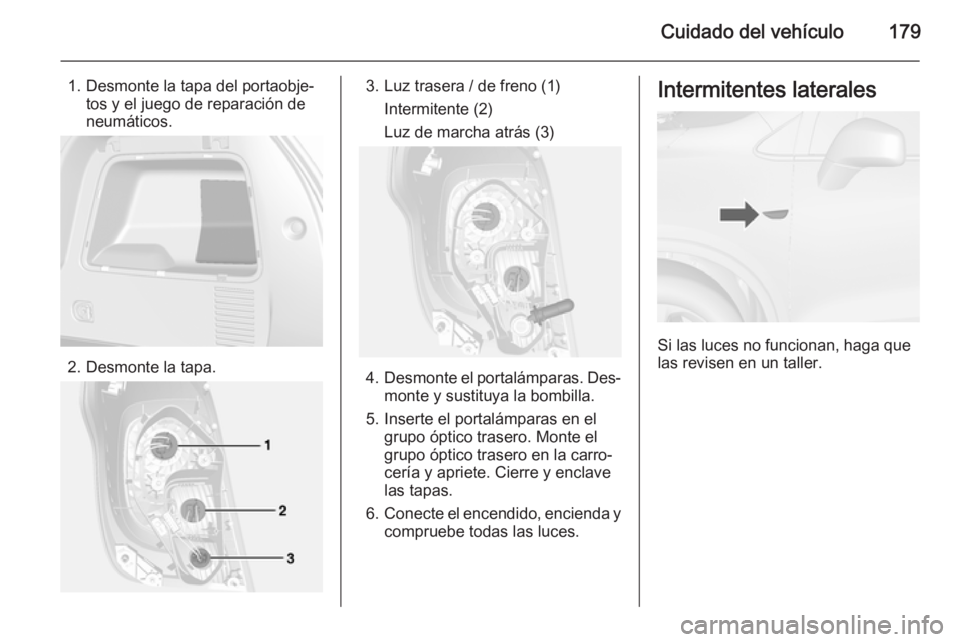

1. Desmonte la tapa del portaobje‐tos y el juego de reparación de
neumáticos.
2. Desmonte la tapa.
3. Luz trasera / de freno (1)
Intermitente (2)
Luz de marcha atrás (3)
4. Desmonte el portalámparas. Des‐
monte y sustituya la bombilla.
5. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico trasero en la carro‐
cería y apriete. Cierre y enclave
las tapas.
6. Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Si las luces no funcionan, haga que
las revisen en un taller.

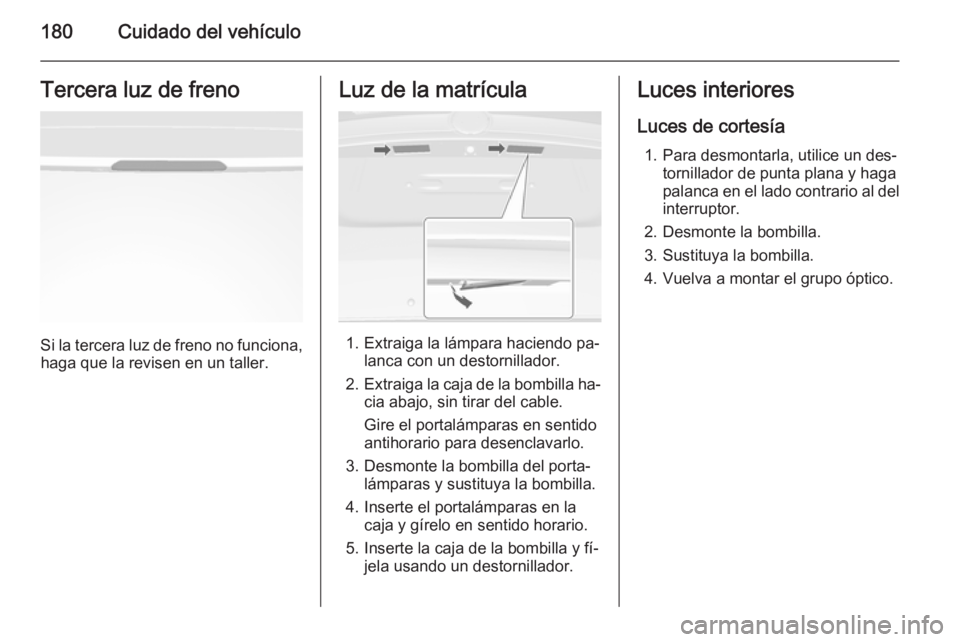

180Cuidado del vehículoTercera luz de freno
Si la tercera luz de freno no funciona,haga que la revisen en un taller.
Luz de la matrícula
1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.
2. Extraiga la caja de la bombilla ha‐
cia abajo, sin tirar del cable.
Gire el portalámparas en sentido
antihorario para desenclavarlo.
3. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
4. Inserte el portalámparas en la caja y gírelo en sentido horario.
5. Inserte la caja de la bombilla y fí‐ jela usando un destornillador.
Luces interiores
Luces de cortesía 1. Para desmontarla, utilice un des‐ tornillador de punta plana y haga
palanca en el lado contrario al del
interruptor.
2. Desmonte la bombilla. 3. Sustituya la bombilla.
4. Vuelva a montar el grupo óptico.

Cuidado del vehículo181

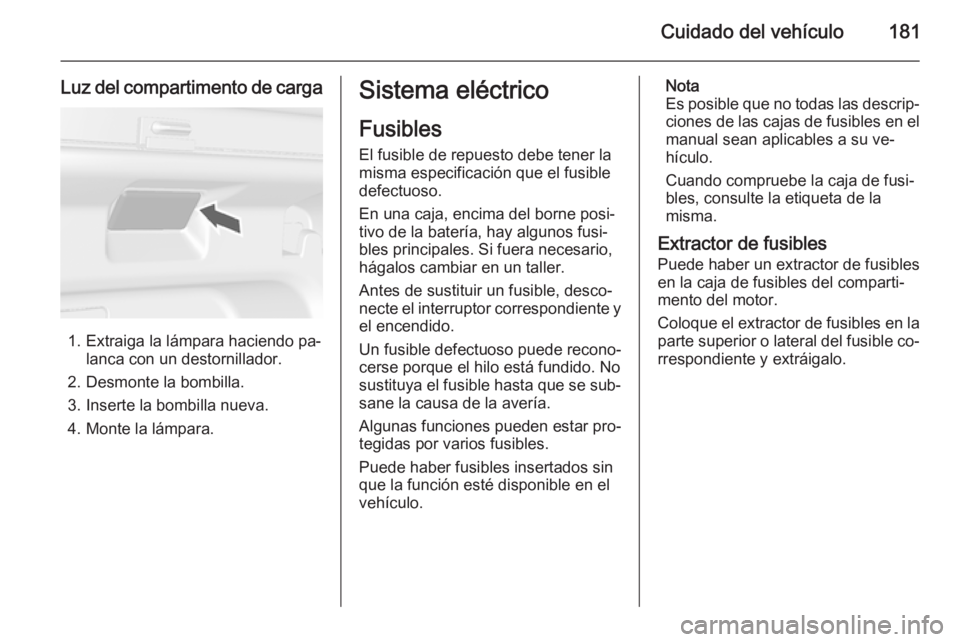

Luz del compartimento de carga
1. Extraiga la lámpara haciendo pa‐lanca con un destornillador.
2. Desmonte la bombilla.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
En una caja, encima del borne posi‐
tivo de la batería, hay algunos fusi‐
bles principales. Si fuera necesario,
hágalos cambiar en un taller.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No
sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles en el
manual sean aplicables a su ve‐
hículo.
Cuando compruebe la caja de fusi‐
bles, consulte la etiqueta de la
misma.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.

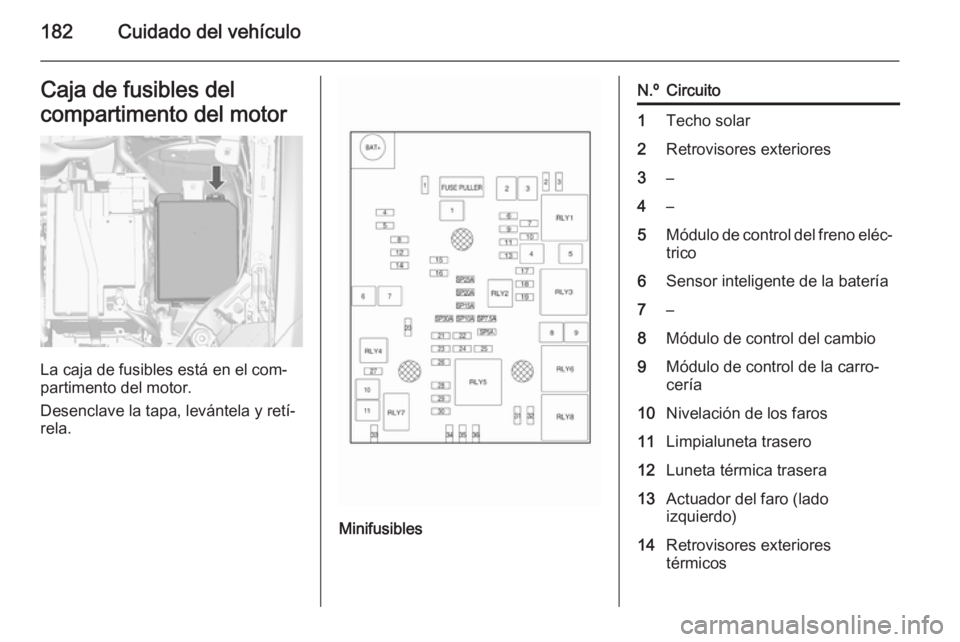

182Cuidado del vehículoCaja de fusibles del
compartimento del motor
La caja de fusibles está en el com‐
partimento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Minifusibles
N.ºCircuito1Techo solar2Retrovisores exteriores3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7–8Módulo de control del cambio9Módulo de control de la carro‐
cería10Nivelación de los faros11Limpialuneta trasero12Luneta térmica trasera13Actuador del faro (lado
izquierdo)14Retrovisores exteriores
térmicos

Cuidado del vehículo183

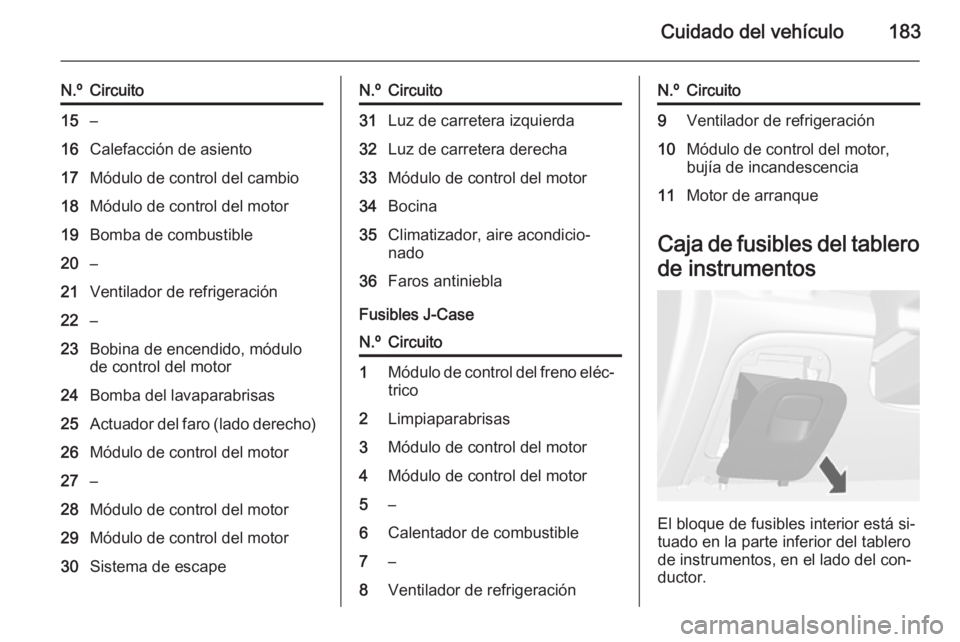

N.ºCircuito15–16Calefacción de asiento17Módulo de control del cambio18Módulo de control del motor19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de encendido, módulo
de control del motor24Bomba del lavaparabrisas25Actuador del faro (lado derecho)26Módulo de control del motor27–28Módulo de control del motor29Módulo de control del motor30Sistema de escapeN.ºCircuito31Luz de carretera izquierda32Luz de carretera derecha33Módulo de control del motor34Bocina35Climatizador, aire acondicio‐
nado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Módulo de control del motor4Módulo de control del motor5–6Calentador de combustible7–8Ventilador de refrigeraciónN.ºCircuito9Ventilador de refrigeración10Módulo de control del motor,
bujía de incandescencia11Motor de arranque
Caja de fusibles del tablero
de instrumentos
El bloque de fusibles interior está si‐
tuado en la parte inferior del tablero
de instrumentos, en el lado del con‐
ductor.

184Cuidado del vehículo
Para acceder a los fusibles, des‐
monte el portaobjetos.
Para desmontar el portaobjetos,
ábralo y tire de él.MinifusiblesN.ºCircuito1Módulo de control de la carro‐
cería2Módulo de control de la carro‐
cería3Módulo de control de la carro‐
cería4Módulo de control de la carro‐
cería5Módulo de control de la carro‐
cería6Módulo de control de la carro‐
cería7Módulo de control de la carro‐
cería8Módulo de control de la carro‐
cería9Cerraduras de las puertas10Módulo de diagnosis de segu‐
ridadN.ºCircuito11Cerraduras de las puertas12Climatización13Portón trasero14Asistente de aparcamiento15Aviso de cambio de carril, retro‐
visor interior16Sistema de faros adaptativos17Elevalunas eléctrico del
conductor18Sensor de lluvia19Repuesto20Volante21Módulo de control del cambio22Encendedor de cigarrillos23Repuesto24Repuesto25Repuesto

Cuidado del vehículo185
N.ºCircuito26Pantalla27Cuadro de instrumentos28Sistema de faros adaptativos29Repuesto30Repuesto31Cuadro de instrumentos32Sistema de infoentretenimiento,
toma de corriente auxiliar33Pantalla, sistema de infoentrete‐
nimiento34Onstar UHP/DAB
Fusibles S/B
N.ºCircuito01Repuesto02Repuesto03Elevalunas eléctricos delan‐
teros04Elevalunas eléctricos traserosN.ºCircuito05Modo logístico06Repuesto07Repuesto08Repuesto
Caja de fusibles del
compartimento de carga
Está situado en el lado izquierdo del
compartimento trasero.
Para acceder a los fusibles, des‐
monte la tapa.Minifusibles

186Cuidado del vehículo
N.ºCircuito1Asiento, apoyo lumbar,
conductor2Asiento, apoyo lumbar, acompa‐ ñante3Amplificador4Caja del remolque5Tracción total6Pantalla7Repuesto8Remolque9Repuesto10Repuesto11Remolque12Navegación13Volante térmico14Caja del remolque15VolanteN.ºCircuito16Sensor de agua en el combus‐
tible17Retrovisor interior18Repuesto
Fusibles S/B
N.ºCircuito01Asiento eléctrico del conductor02Asiento eléctrico del acompa‐
ñante03Remolque04Transformador de tensión05Batería06Lavafaros07Repuesto08Repuesto09RepuestoHerramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y el juego de repa‐
ración de neumáticos están en el lado
derecho del compartimento de carga.
3 193.

Cuidado del vehículo187
Vehículos con rueda derepuesto
El gato y las herramientas están en
un compartimento portaobjetos en el
compartimento de carga, encima de la rueda de repuesto.
Cambio de una rueda 3 197, rueda
de repuesto 3 199.
Llantas y neumáticos
Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto.
Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos
Los neumáticos de tamaño
195/70 R16 y 215/60 R17 solo deben utilizarse como neumáticos de in‐
vierno.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos p. ej., 215/60 R 16 95 H215=Anchura del neumático, en
mm60=Relación de sección(altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat16=Diámetro de la llanta, en pul‐
gadas95=Índice de carga; p. ej., 95 es
equivalente a 690 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h

188Cuidado del vehículoPresión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 222 y
en la etiqueta colocada en el marco
de la puerta delantera izquierda.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 217.
2. Identifique el neumático respec‐ tivo.Las tablas de presión de los neumá‐ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 222.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
