Cuidado del vehículo189Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos (TPMS) utiliza tecno‐
logía de radiofrecuencia y sensores
para comprobar los niveles de pre‐
sión de los neumáticos.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la presión prescrita.
Los sensores del TPMS supervisan la
presión de aire en los neumáticos y
transmiten las lecturas de presión a
un receptor situado en el vehículo.
Todos los neumáticos, incluida la
rueda de repuesto, deben compro‐
barse mensualmente en frío e inflarse a la presión recomendada en la eti‐
queta de presiones de los neumáti‐
cos.
El testigo de control w se ilumina
cuando uno o más neumáticos no es‐ tán lo bastante inflados.
Compruebe la presión de los neumá‐ ticos lo antes posible e ínflelos a la
presión correcta.Cuando el sistema detecta un fallo, el
testigo w parpadeará durante
un minuto aproximadamente y luego
permanecerá encendido. Esta se‐
cuencia se repetirá cada vez que
arranque el vehículo mientras el fallo
persista.
Si w está encendido, puede que el
sistema no detecte la presión baja de
los neumáticos o no lo indique según
lo previsto.
Funcionamiento del control de
presión de los neumáticos
El TPMS está diseñado para advertir
al conductor de un problema de pre‐
sión baja de los neumáticos. Hay sen‐
sores del TPMS montados en cada
conjunto de llanta y neumático, ex‐
ceptuando la rueda de repuesto. Los
sensores del TPMS supervisan la
presión de aire en los neumáticos y
transmiten las lecturas de presión a
un receptor situado en el vehículo.
Cuando se detecta un problema de
presión baja de los neumáticos, se
enciende el testigo w. Pare lo antes
posible e infle los neumáticos a la presión recomendada 3 188.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia
en el centro de información del con‐
ductor 3 101.
La iluminación del testigo de control
de presión baja de los neumáticos y
el mensaje o código de advertencia
se producen en cada ciclo de con‐ducción hasta que los neumáticos es‐
tén inflados a la presión correcta.
Page 192 of 233

190Cuidado del vehículo
Testigo de avería del TPMS ycódigo de mensaje El TPMS no funcionará correcta‐
mente si uno o más de los sensores
del TPMS faltan o no están operati‐ vos. Cuando el sistema detecta un fa‐
llo, el testigo w parpadea durante
un minuto aproximadamente y luego
se enciende. Además, aparece un
mensaje o un código de advertencia.
La indicación del testigo de avería del
TPMS y el mensaje o código de ad‐
vertencia se producirán en cada ciclo de encendido hasta que se resuelvael problema. Algunas de las condicio‐
nes que pueden ocasionar su activa‐
ción son:
■ Uno de los neumáticos ha sido sus‐
tituido por la rueda de repuesto,
que no tiene sensor del TPMS.
■ El proceso de emparejamiento de los sensores del TPMS no se rea‐
lizó, o no se completó satisfactoria‐
mente, después de rotar los neu‐
máticos. El testigo de avería y el
mensaje o código de advertencia
deberían apagarse después de
completar satisfactoriamente elproceso de emparejamiento de los
sensores. Véase el apartado "Pro‐
ceso de emparejamiento de los
sensores del TPMS" más adelante
en esta sección.
■ Uno o más sensores del TPMS fal‐
tan o están dañados. El mensaje o
código de advertencia y el testigo
de avería deberían apagarse una
vez que los sensores del TPMS es‐ tén montados y el proceso de em‐
parejamiento de los sensores se
realice satisfactoriamente. Con‐ sulte con su taller para su revisión.
■ Los neumáticos o llantas de re‐ puesto no coinciden con el equipa‐
miento original del vehículo. El uso
de neumáticos y llantas diferentes
a los recomendados pueden impe‐
dir que el TPMS funcione correcta‐ mente.
■ El manejo de dispositivos electró‐ nicos o la proximidad de instalacio‐
nes que utilicen radiofrecuencias
similares al TPMS podría ocasionar fallos de los sensores.
Si el TPMS no funciona correcta‐ mente, no podrá detectar o indicarun problema de presión baja de los
neumáticos. Consulte con su taller
para revisarlo, si el testigo de ave‐
ría del TPMS y el mensaje o código
de advertencia se encienden y per‐
manece encendidos.
Proceso de emparejamiento de los sensores del TPMS
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación debe emparejarse
con la nueva posición del neumático/
llanta después de una rotación de los neumáticos o de sustituir uno o más
sensores del TPMS. Asimismo, el
proceso de emparejamiento de los
sensores del TPMS debería reali‐
zarse después de sustituir la rueda de
repuesto por una rueda de carretera
con el sensor del TPMS.
El testigo de avería y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje del TPMS, en el siguiente or‐
den: neumático delantero del lado del
Page 193 of 233

Cuidado del vehículo191
conductor, neumático delantero del
lado del acompañante, neumático
trasero del lado del acompañante y
neumático trasero del lado del con‐
ductor. Consulte con su taller para re‐ visarlo o para comprar una herra‐
mienta de aprendizaje. Hay un plazo de dos minutos para emparejar la pri‐
mera posición de neumático/llanta y
de cinco minutos en total para las
cuatro posiciones. Si tarda más, el
proceso de emparejamiento se can‐
cela y hay que volver a empezar.
El proceso de emparejamiento de los
sensores del TPMS es el siguiente:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido.
3. Utilice el botón MENU en la pa‐
lanca de los intermitentes para
seleccionar el Menú de
información del vehículo en el
centro de información del conduc‐ tor (DIC).
4. Utilice la rueda de ajuste para ir al
menú de presión de los neumáti‐
cos.5. Mantenga pulsado el botón SET/
CLR para empezar el proceso de
emparejamiento de los sensores.
Debería aparecer un mensaje so‐ licitando la aceptación del pro‐
ceso.
6. Pulse de nuevo el botón SET/
CLR para confirmar la selección.
La bocina suena dos veces para
indicar que el receptor está en
modo de aprendizaje.
7. Empiece por el neumático delan‐ tero del lado del conductor.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐ que de la bocina confirma que el
código de identificación del sen‐
sor ha sido emparejado con esta posición del neumático y la llanta.
9. Continúe con el neumático delan‐
tero del lado del acompañante y repita el procedimiento del paso
8.10. Continúe con el neumático tra‐ sero del lado del acompañante y
repita el procedimiento del paso
8.
11. Continúe con el neumático tra‐ sero del lado del conductor y re‐
pita el procedimiento del paso 8.
La bocina suena dos veces para
indicar que el código de identifi‐
cación del sensor ha sido empa‐
rejado con el neumático trasero
del lado del conductor y que el
proceso de emparejamiento de
los sensores del TPMS ya no está activo.
12. Desconecte el encendido.
13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Page 194 of 233

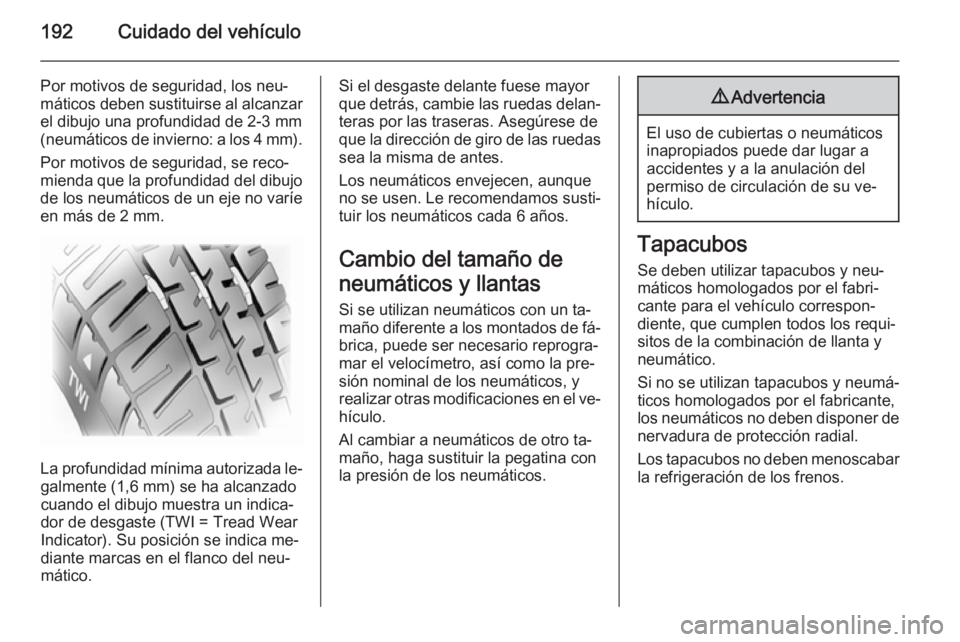

192Cuidado del vehículo
Por motivos de seguridad, los neu‐máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie las ruedas delan‐
teras por las traseras. Asegúrese de
que la dirección de giro de las ruedas
sea la misma de antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.
Page 195 of 233

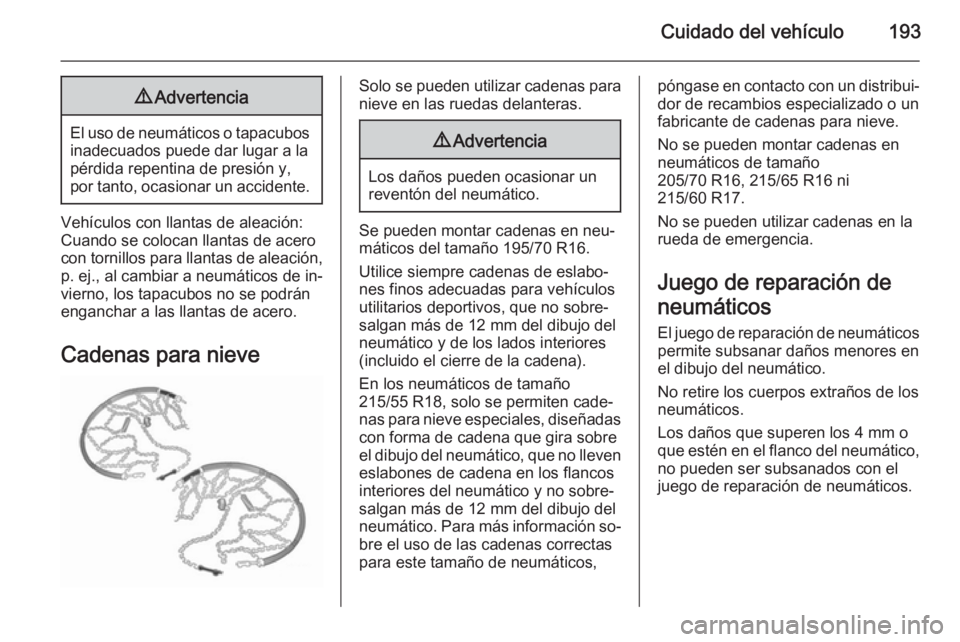

Cuidado del vehículo1939Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Vehículos con llantas de aleación:
Cuando se colocan llantas de acero
con tornillos para llantas de aleación, p. ej., al cambiar a neumáticos de in‐
vierno, los tapacubos no se podrán
enganchar a las llantas de acero.
Cadenas para nieve
Solo se pueden utilizar cadenas para nieve en las ruedas delanteras.9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Se pueden montar cadenas en neu‐
máticos del tamaño 195/70 R16.
Utilice siempre cadenas de eslabo‐
nes finos adecuadas para vehículos
utilitarios deportivos, que no sobre‐
salgan más de 12 mm del dibujo del
neumático y de los lados interiores
(incluido el cierre de la cadena).
En los neumáticos de tamaño
215/55 R18, solo se permiten cade‐
nas para nieve especiales, diseñadas con forma de cadena que gira sobreel dibujo del neumático, que no lleven eslabones de cadena en los flancos
interiores del neumático y no sobre‐
salgan más de 12 mm del dibujo del
neumático. Para más información so‐
bre el uso de las cadenas correctas
para este tamaño de neumáticos,
póngase en contacto con un distribui‐ dor de recambios especializado o un
fabricante de cadenas para nieve.
No se pueden montar cadenas en
neumáticos de tamaño
205/70 R16, 215/65 R16 ni
215/60 R17.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación de
neumáticos El juego de reparación de neumáticospermite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.
Page 196 of 233

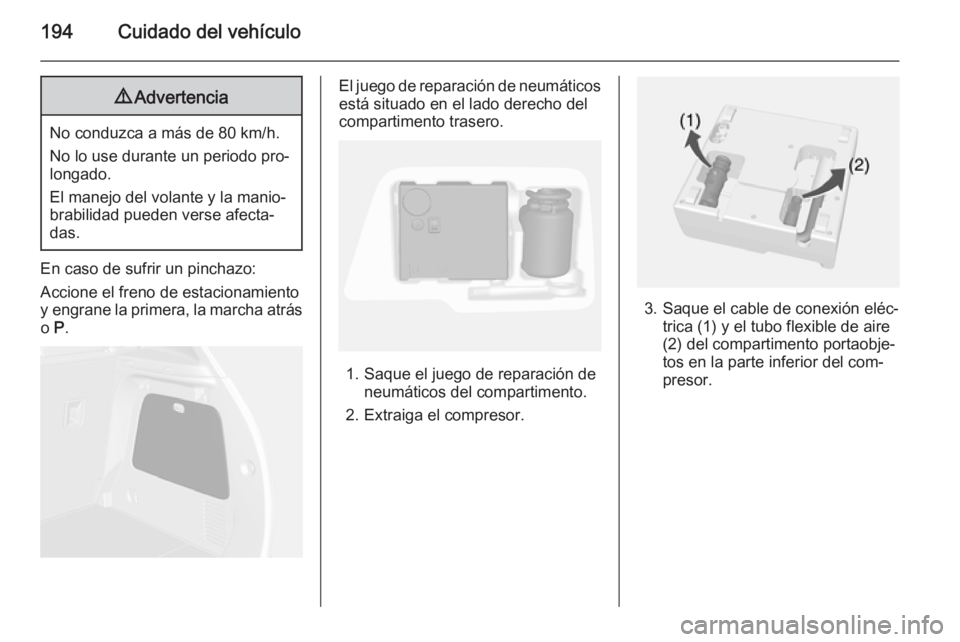

194Cuidado del vehículo9Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
El juego de reparación de neumáticos
está situado en el lado derecho del
compartimento trasero.
1. Saque el juego de reparación de neumáticos del compartimento.
2. Extraiga el compresor.
3. Saque el cable de conexión eléc‐ trica (1) y el tubo flexible de aire
(2) del compartimento portaobje‐
tos en la parte inferior del com‐
presor.
Page 197 of 233

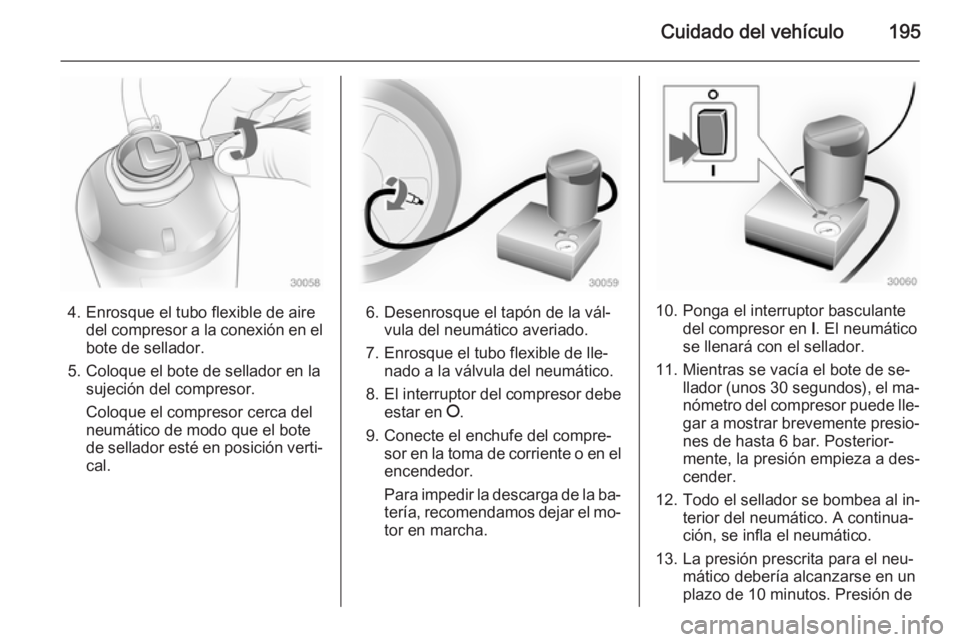

Cuidado del vehículo195
4. Enrosque el tubo flexible de airedel compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en elencendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐ gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de 10 minutos. Presión de
Page 198 of 233

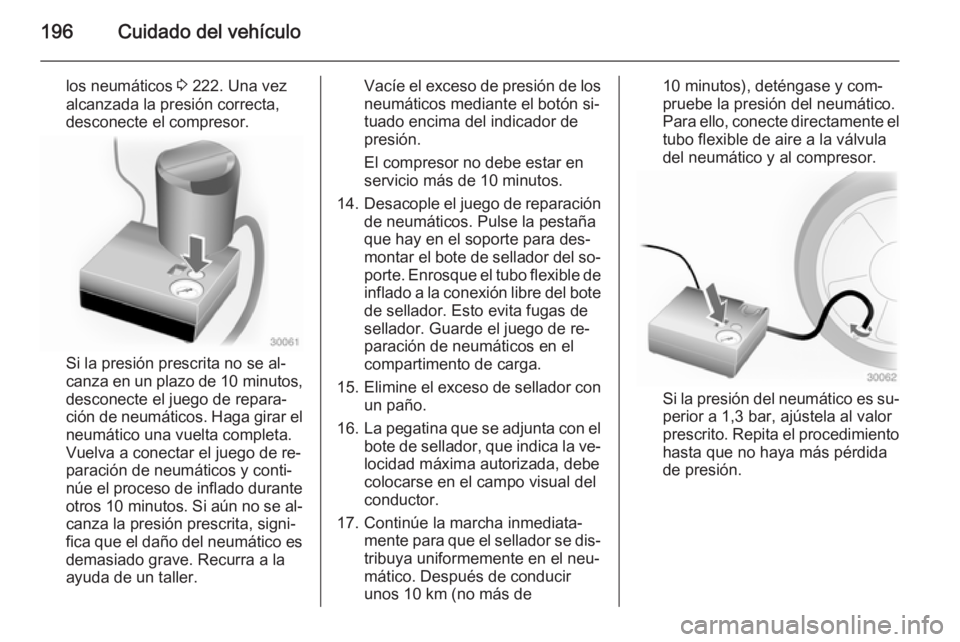

196Cuidado del vehículo
los neumáticos 3 222. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Haga girar el neumático una vuelta completa.
Vuelva a conectar el juego de re‐
paración de neumáticos y conti‐
núe el proceso de inflado durante
otros 10 minutos . Si aún no se al‐
canza la presión prescrita, signi‐ fica que el daño del neumático es demasiado grave. Recurra a la
ayuda de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón si‐
tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de inflado a la conexión libre del bote
de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐
tribuya uniformemente en el neu‐
mático. Después de conducir
unos 10 km (no más de10 minutos), deténgase y com‐
pruebe la presión del neumático. Para ello, conecte directamente el tubo flexible de aire a la válvula
del neumático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Page 199 of 233

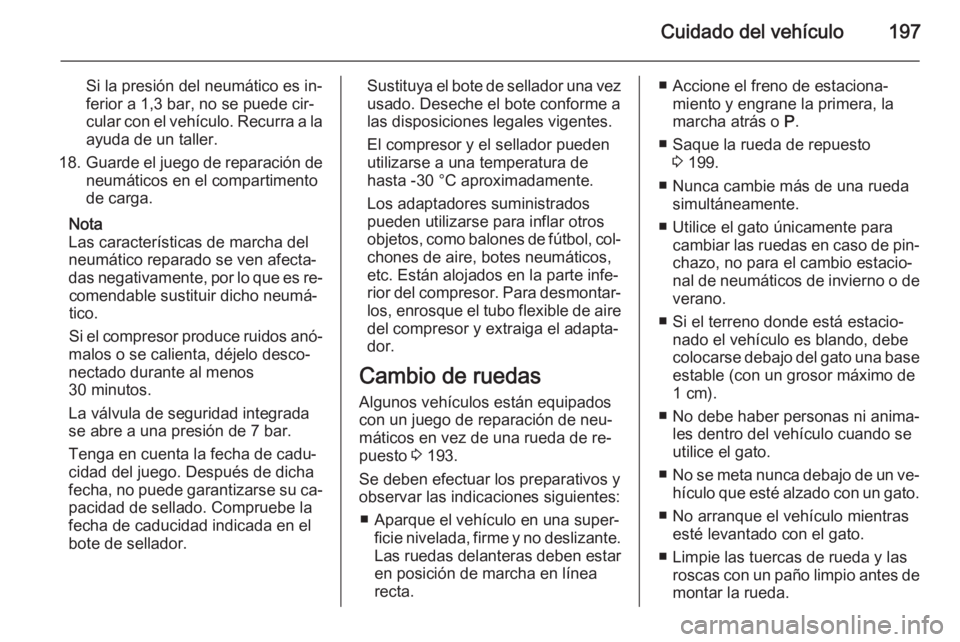

Cuidado del vehículo197
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la
ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐
pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐
dor.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 193.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.
Las ruedas delanteras deben estar
en posición de marcha en línea
recta.■ Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
■ Saque la rueda de repuesto 3 199.
■ Nunca cambie más de una rueda simultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐nal de neumáticos de invierno o de
verano.
■ Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una base
estable (con un grosor máximo de
1 cm).
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
■ No arranque el vehículo mientras esté levantado con el gato.
■ Limpie las tuercas de rueda y las roscas con un paño limpio antes demontar la rueda.
Page 200 of 233

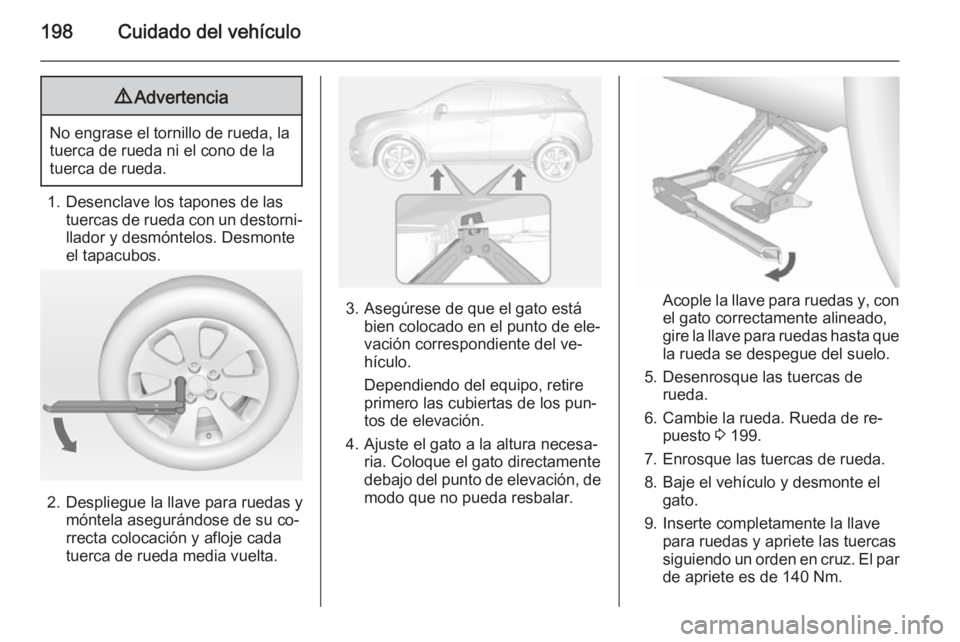

198Cuidado del vehículo9Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Desmonte
el tapacubos.
2. Despliegue la llave para ruedas y móntela asegurándose de su co‐
rrecta colocación y afloje cada
tuerca de rueda media vuelta.
3. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
Dependiendo del equipo, retire
primero las cubiertas de los pun‐
tos de elevación.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamentedebajo del punto de elevación, de
modo que no pueda resbalar.Acople la llave para ruedas y, con el gato correctamente alineado,gire la llave para ruedas hasta que
la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de re‐ puesto 3 199.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 140 Nm.
