OPEL MOKKA 2014 Manual de Instruções (in Portugues)

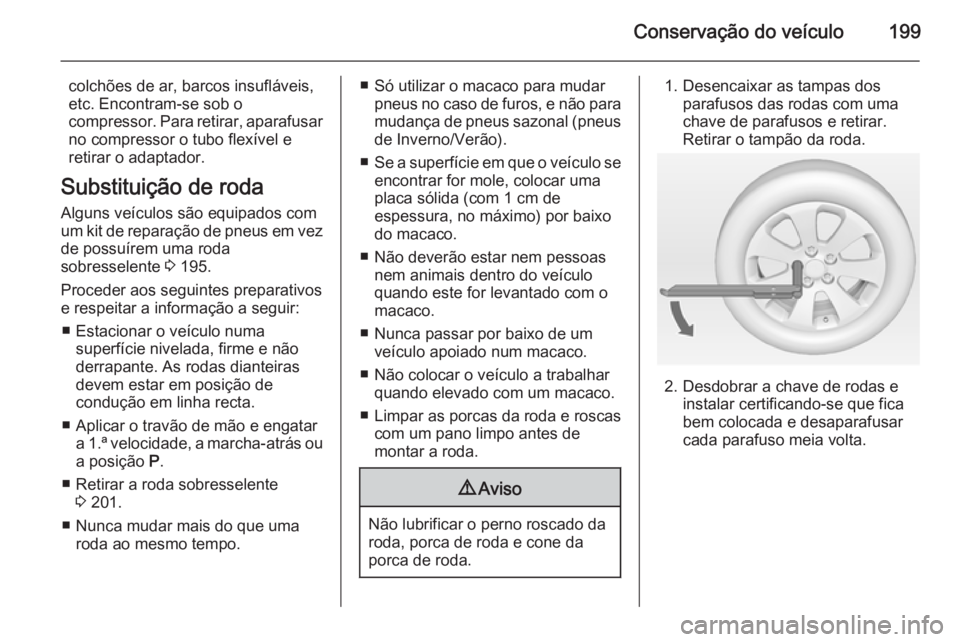

Conservação do veículo199
colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 195.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
■ Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
■ Aplicar o travão de mão e engatar a 1.ª velocidade, a marcha-atrás ou
a posição P.
■ Retirar a roda sobresselente 3 201.
■ Nunca mudar mais do que uma roda ao mesmo tempo.■ Só utilizar o macaco para mudarpneus no caso de furos, e não paramudança de pneus sazonal (pneus
de Inverno/Verão).
■ Se a superfície em que o veículo se
encontrar for mole, colocar uma
placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
■ Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
■ Nunca passar por baixo de um veículo apoiado num macaco.
■ Não colocar o veículo a trabalhar quando elevado com um macaco.
■ Limpar as porcas da roda e roscas com um pano limpo antes de
montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar.
Retirar o tampão da roda.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.

200Conservação do veículo
3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
Consoante o equipamento,
remover primeiro as tampas dos
pontos de elevação com macaco.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 201.
7. Apertar os parafusos da roda.
8. Baixar o veículo e retire o macaco.
9. Colocar a chave de rodas assegurando que fica bemcolocada e apertar cada parafuso em sequência cruzada. Apertar
ao binário de 140 Nm.
10. Antes de colocar a chave, alinhar o orifício da válvula no tampão da
roda com a válvula do pneu.
Colocar as tampas dos parafusos das rodas.
Montar a tampa central nas jantes
de liga.
11. Nos modelos com apainelamento
das embaladeiras montar a
tampa do ponto de elevação do
veículo.
12. Arrumar a roda substituída 3 201 e as ferramentas do
veículo 3 188.
13. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.

Conservação do veículo201
Posição de recepção para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação centrada sob
a reentrância da embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente
Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Uma roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação do país em causa.
A roda sobresselente tem sempre
uma jante em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão. É fixa com uma porca de orelhas.

202Conservação do veículo
Guardar uma roda de tamanho
normal danificada, na bagageira
A cavidade da roda sobresselente
não está concebida para tamanhos
diferentes de roda sobresselente.
Uma roda de tamanho normal
danificada deve ser arrumada na
bagageira e fixa com uma cinta.
Ferramentas do veículo 3 188. Para
fixar a roda:
1. Colocar a roda no centro da bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal num dos
lados.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal oposto.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.

Conservação do veículo203
Correntes de neve 3 195.
Pneus direccionais Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.Auxílio de arranque
Não proceder ao arranque com um
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
■ Nunca expor a bateria a chamas nuas ou faíscas.
■ Uma bateria descarregada pode congelar a temperaturas de 0 °C.
Descongelar a bateria congelada
antes de ligar os cabos auxiliares
de arranque.
■ Quando manusear uma bateria usar óculos e roupa de protecção.
■ Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah) não
deve ser muito inferior à da bateria
descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 16 mm 2
(25 mm 2
para
motores a diesel).
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.

204Conservação do veículo
■ Não se inclinar sobre a bateriadurante o arranque com cabos
auxiliares.
■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
auxílio de arranque.
■ Aplicar o travão-de-mão, colocar a caixa de velocidades em ponto
morto e a caixa automática em P.
■ Abrir as capas protectoras do terminal positivo de ambas as
baterias.Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do motor. Ligar o mais afastado
possível da bateria descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para ligar o motor: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.

Conservação do veículo205Rebocar
Rebocar o veículo
Desencaixar a tampa com uma chave de parafusos e retirar.
O olhal de reboque está arrumado com as ferramentas do veículo
3 188.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-pára-
-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Nunca rebocar o veículo equipado com o sistema de tracção integral
(AWD) com os pneus dianteiros
ou traseiros na estrada. Se o
veículo equipado com o sistema
de tracção integral (AWD) for
rebocado com os pneus dianteiros
ou traseiros na estrada, o sistema de tracção do veículo poderá ficar
gravemente danificado. Ao
rebocar veículos equipados com
AWD, nenhum dos quatro pneus
pode estar em contacto com a
estrada.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.

206Conservação do veículo
Para evitar a entrada de fumos de
escape do veículo rebocador, ligar o
sistema de recirculação do ar 3 125
e fechar as janelas.
Veículos com caixa de velocidades
manual: O veículo deve ser rebocado virado para a frente. A velocidade
máxima é 80 km/h. Em todos os
outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Veículo com caixa de velocidades
automática: Não rebocar o veículo
usando o olhal de reboque. Rebocar
com um cabo de reboque pode
causar danos graves na caixa de
velocidades automática. Ao rebocar o
veículo com caixa de velocidades
automática, use equipamento de plataforma plana ou de elevação de
rodas.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa e fechar a tampa.Rebocar outro veículo
Desencaixar a tampa com uma chave de parafusos e retirar.
O olhal de reboque está arrumado com as ferramentas do veículo
3 188.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar as luzes de emergência em
ambos os veículos.

Conservação do veículo207Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa na base e encaixá-la.
Conservação do
veículo
Conservação da
carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
remove a lubrificação e dificulta o
funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa
oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, polenes e
substâncias semelhantes deverão
ser limpas imediatamente, uma vez
que contêm substâncias agressivas
que podem danificar a pintura.
Se se utilizar estações de lavagem, cumprir as instruções do fabricante
do veículo. Os limpa-pára-brisas e o
limpa-vidros do óculo traseiro devem ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.Atenção
Usar sempre um produto de
limpeza com um pH situado entre
4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.

208Conservação do veículo
Lubrifique as dobradiças de todas as
portas numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza por jacto de alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem
Encere regularmente o veículo (o
mais tardar quando a água já não
deslizar). Caso contrário, a pintura
seca.O polimento só é necessário se a
pintura estiver baça ou se houver
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do limpa pára-
-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um raspador de gelo de
extremidade afiada. Empurrar o
raspador firmemente contra o vidro
para não ficar sujidade por baixo dele e riscar o vidro.Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.
Jantes e pneus Não utilizar dispositivos de limpeza
por jacto de alta pressão.
Limpar as jantes com um produto de
limpeza de jantes com pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura Reparar pequenos danos na pintura
com uma caneta de retoque antes
que apareça ferrugem. Áreas com
danos maiores ou com ferrugem
devem ser reparadas numa oficina.
Substrutura Algumas áreas da substrutura do
veículo têm um revestimento em PVC
enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
