OPEL MOKKA 2014 Priručnik za vlasnika (in Croatian)

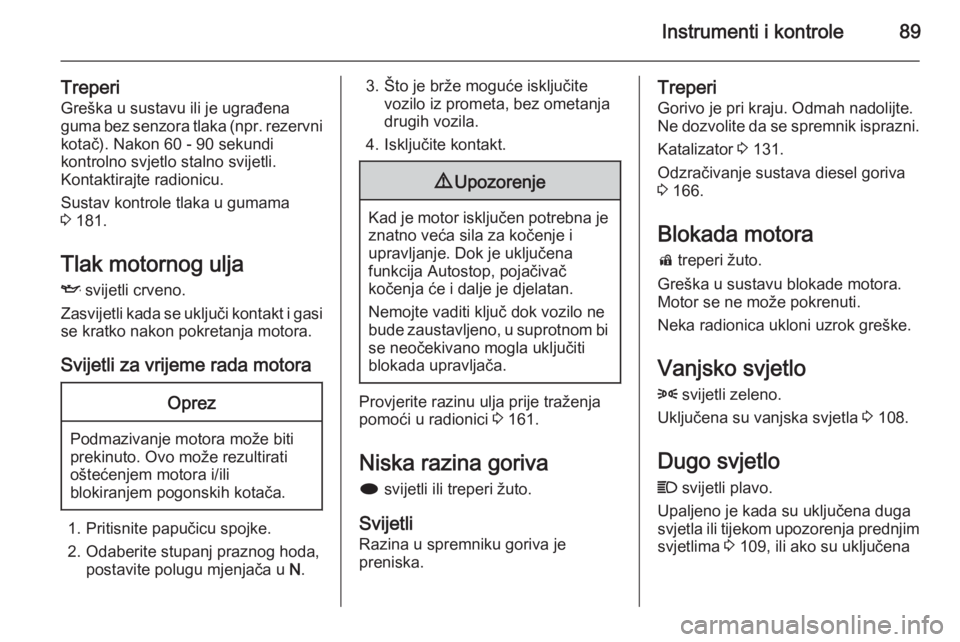

Instrumenti i kontrole89
TreperiGreška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 181.
Tlak motornog ulja I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite
vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 161.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 131.
Odzračivanje sustava diesel goriva
3 166.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Neka radionica ukloni uzrok greške.
Vanjsko svjetlo 8 svijetli zeleno.
Uključena su vanjska svjetla 3 108.
Dugo svjetlo C svijetli plavo.
Upaljeno je kada su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 109, ili ako su uključena

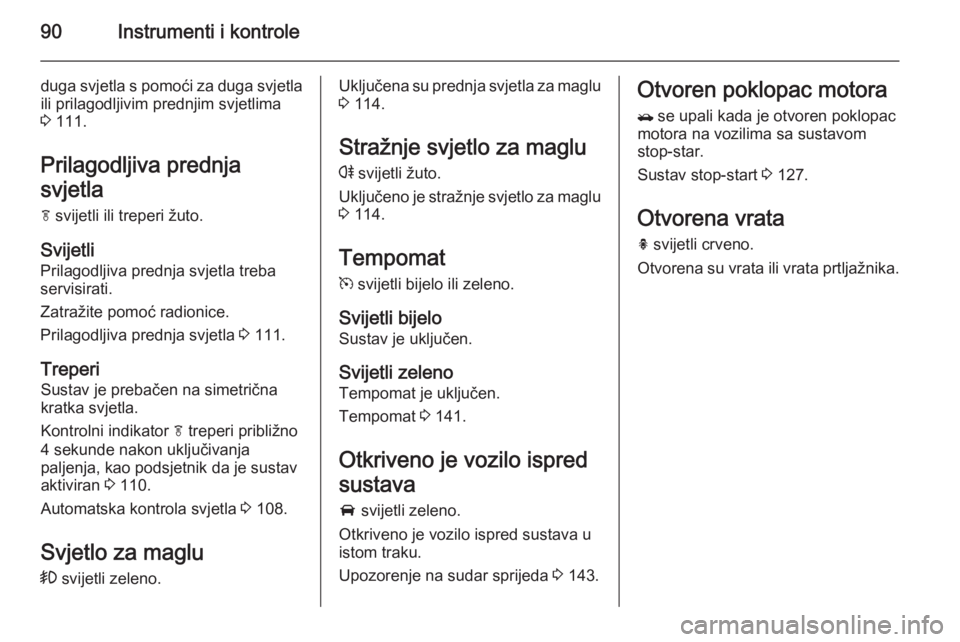

90Instrumenti i kontrole
duga svjetla s pomoći za duga svjetla
ili prilagodljivim prednjim svjetlima
3 111.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli
Prilagodljiva prednja svjetla treba
servisirati.
Zatražite pomoć radionice.
Prilagodljiva prednja svjetla 3 111.
Treperi Sustav je prebačen na simetrična
kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav aktiviran 3 110.
Automatska kontrola svjetla 3 108.
Svjetlo za maglu > svijetli zeleno.Uključena su prednja svjetla za maglu
3 114.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 114.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Tempomat je uključen.
Tempomat 3 141.
Otkriveno je vozilo ispred
sustava A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Upozorenje na sudar sprijeda 3 143.Otvoren poklopac motora
/ se upali kada je otvoren poklopac
motora na vozilima sa sustavom
stop-star.
Sustav stop-start 3 127.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.

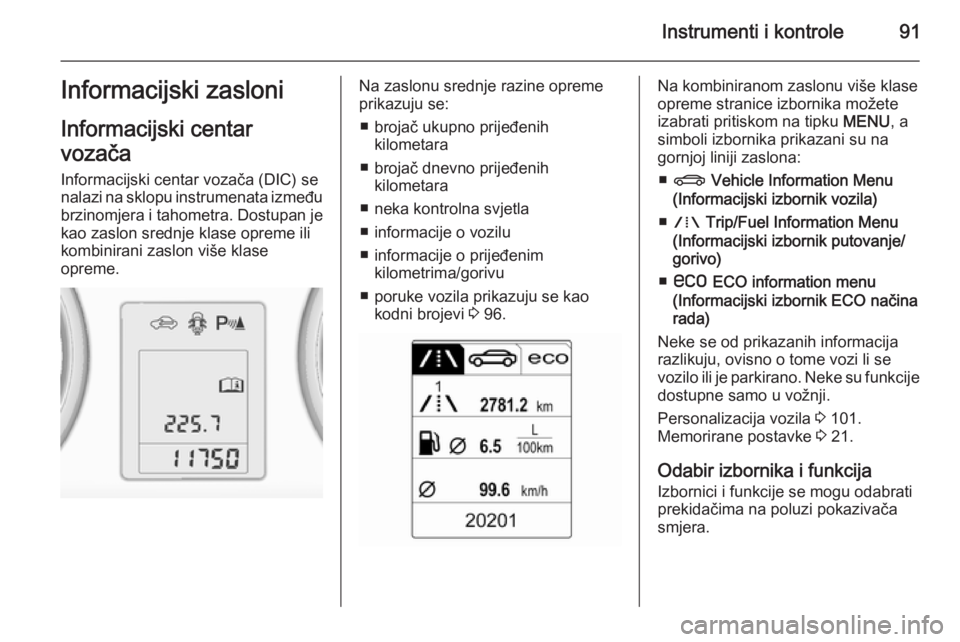

Instrumenti i kontrole91Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) se
nalazi na sklopu instrumenata između brzinomjera i tahometra. Dostupan je
kao zaslon srednje klase opreme ili
kombinirani zaslon više klase
opreme.Na zaslonu srednje razine opreme
prikazuju se:
■ brojač ukupno prijeđenih kilometara
■ brojač dnevno prijeđenih kilometara
■ neka kontrolna svjetla
■ informacije o vozilu
■ informacije o prijeđenim kilometrima/gorivu
■ poruke vozila prikazuju se kao kodni brojevi 3 96.Na kombiniranom zaslonu više klase
opreme stranice izbornika možete
izabrati pritiskom na tipku MENU, a
simboli izbornika prikazani su na
gornjoj liniji zaslona:
■ X Vehicle Information Menu
(Informacijski izbornik vozila)
■ W Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo)
■ s ECO information menu
(Informacijski izbornik ECO načina rada)
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije dostupne samo u vožnji.
Personalizacija vozila 3 101.
Memorirane postavke 3 21.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.

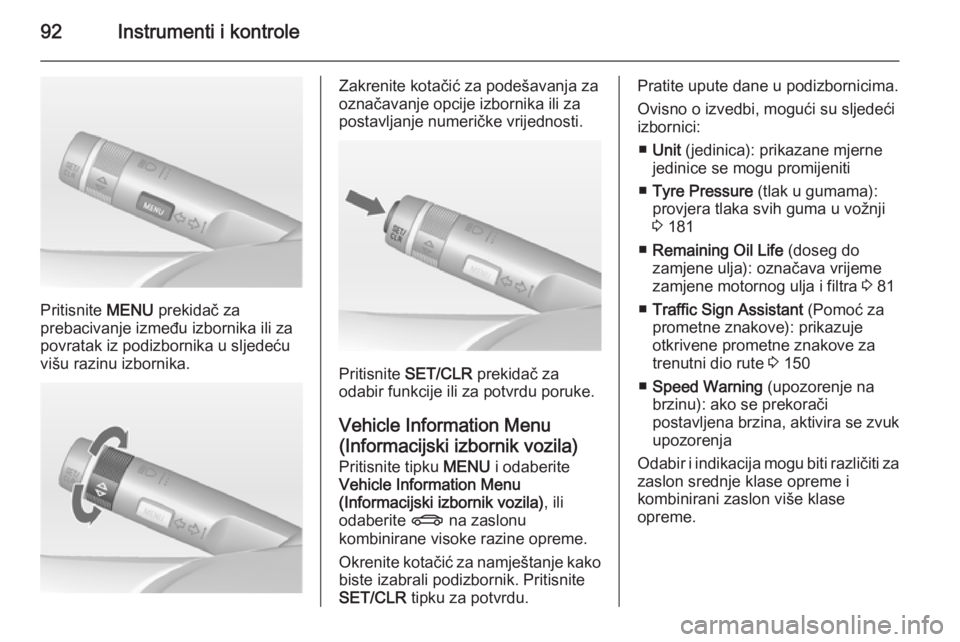

92Instrumenti i kontrole
Pritisnite MENU prekidač za
prebacivanje između izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Zakrenite kotačić za podešavanja za
označavanje opcije izbornika ili za
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR prekidač za
odabir funkcije ili za potvrdu poruke.
Vehicle Information Menu(Informacijski izbornik vozila)
Pritisnite tipku MENU i odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) , ili
odaberite X na zaslonu
kombinirane visoke razine opreme.
Okrenite kotačić za namještanje kako
biste izabrali podizbornik. Pritisnite
SET/CLR tipku za potvrdu.
Pratite upute dane u podizbornicima.
Ovisno o izvedbi, mogući su sljedeći
izbornici:
■ Unit (jedinica): prikazane mjerne
jedinice se mogu promijeniti
■ Tyre Pressure (tlak u gumama):
provjera tlaka svih guma u vožnji
3 181
■ Remaining Oil Life (doseg do
zamjene ulja): označava vrijeme
zamjene motornog ulja i filtra 3 81
■ Traffic Sign Assistant (Pomoć za
prometne znakove): prikazuje
otkrivene prometne znakove za
trenutni dio rute 3 150
■ Speed Warning (upozorenje na
brzinu): ako se prekorači
postavljena brzina, aktivira se zvuk upozorenja
Odabir i indikacija mogu biti različiti za zaslon srednje klase opreme i
kombinirani zaslon više klase
opreme.

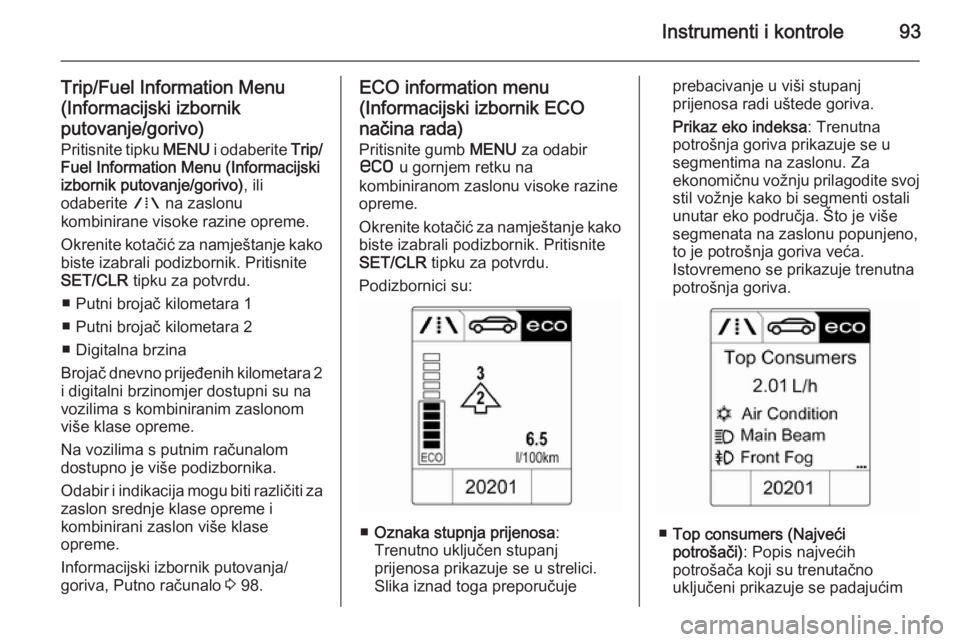

Instrumenti i kontrole93
Trip/Fuel Information Menu
(Informacijski izbornik
putovanje/gorivo) Pritisnite tipku MENU i odaberite Trip/
Fuel Information Menu (Informacijski
izbornik putovanje/gorivo) , ili
odaberite W na zaslonu
kombinirane visoke razine opreme.
Okrenite kotačić za namještanje kako biste izabrali podizbornik. Pritisnite
SET/CLR tipku za potvrdu.
■ Putni brojač kilometara 1
■ Putni brojač kilometara 2
■ Digitalna brzina
Brojač dnevno prijeđenih kilometara 2
i digitalni brzinomjer dostupni su na
vozilima s kombiniranim zaslonom
više klase opreme.
Na vozilima s putnim računalom
dostupno je više podizbornika.
Odabir i indikacija mogu biti različiti za zaslon srednje klase opreme i
kombinirani zaslon više klase
opreme.
Informacijski izbornik putovanja/
goriva, Putno računalo 3 98.ECO information menu
(Informacijski izbornik ECO
načina rada)
Pritisnite gumb MENU za odabir
s u gornjem retku na
kombiniranom zaslonu visoke razine opreme.
Okrenite kotačić za namještanje kako biste izabrali podizbornik. Pritisnite
SET/CLR tipku za potvrdu.
Podizbornici su:
■ Oznaka stupnja prijenosa :
Trenutno uključen stupanj
prijenosa prikazuje se u strelici.
Slika iznad toga preporučuje
prebacivanje u viši stupanj
prijenosa radi uštede goriva.
Prikaz eko indeksa : Trenutna
potrošnja goriva prikazuje se u
segmentima na zaslonu. Za
ekonomičnu vožnju prilagodite svoj stil vožnje kako bi segmenti ostali
unutar eko područja. Što je više
segmenata na zaslonu popunjeno,
to je potrošnja goriva veća.
Istovremeno se prikazuje trenutna
potrošnja goriva.
■ Top consumers (Najveći
potrošači) : Popis najvećih
potrošača koji su trenutačno
uključeni prikazuje se padajućim

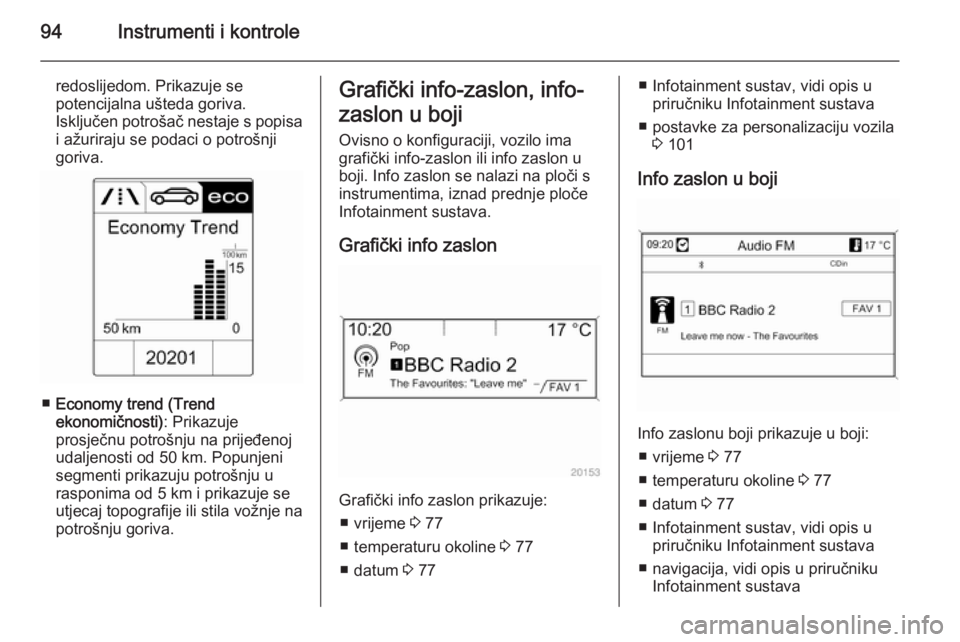

94Instrumenti i kontrole
redoslijedom. Prikazuje se
potencijalna ušteda goriva.
Isključen potrošač nestaje s popisa i ažuriraju se podaci o potrošnji
goriva.
■ Economy trend (Trend
ekonomičnosti) : Prikazuje
prosječnu potrošnju na prijeđenoj udaljenosti od 50 km. Popunjeni
segmenti prikazuju potrošnju u rasponima od 5 km i prikazuje se
utjecaj topografije ili stila vožnje na
potrošnju goriva.
Grafički info-zaslon, info-
zaslon u boji Ovisno o konfiguraciji, vozilo ima
grafički info-zaslon ili info zaslon u
boji. Info zaslon se nalazi na ploči s
instrumentima, iznad prednje ploče
Infotainment sustava.
Grafički info zaslon
Grafički info zaslon prikazuje: ■ vrijeme 3 77
■ temperaturu okoline 3 77
■ datum 3 77
■ Infotainment sustav, vidi opis u
priručniku Infotainment sustava
■ postavke za personalizaciju vozila 3 101
Info zaslon u boji
Info zaslonu boji prikazuje u boji: ■ vrijeme 3 77
■ temperaturu okoline 3 77
■ datum 3 77
■ Infotainment sustav, vidi opis u priručniku Infotainment sustava
■ navigacija, vidi opis u priručniku Infotainment sustava

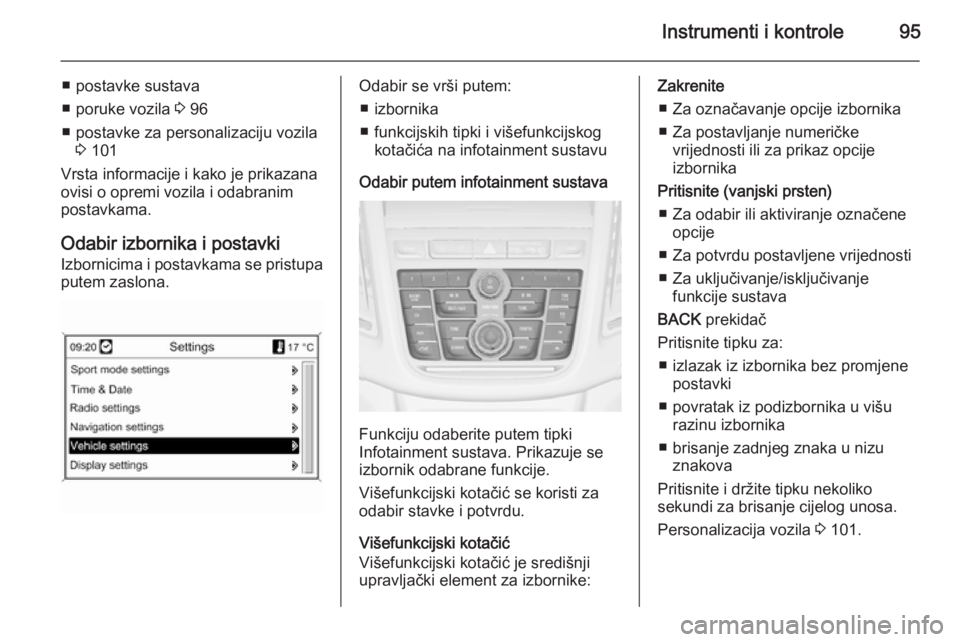

Instrumenti i kontrole95
■ postavke sustava
■ poruke vozila 3 96
■ postavke za personalizaciju vozila 3 101
Vrsta informacije i kako je prikazana
ovisi o opremi vozila i odabranim
postavkama.
Odabir izbornika i postavki Izbornicima i postavkama se pristupa
putem zaslona.Odabir se vrši putem:
■ izbornika
■ funkcijskih tipki i višefunkcijskog kotačića na infotainment sustavu
Odabir putem infotainment sustava
Funkciju odaberite putem tipki
Infotainment sustava. Prikazuje se
izbornik odabrane funkcije.
Višefunkcijski kotačić se koristi za
odabir stavke i potvrdu.
Višefunkcijski kotačić
Višefunkcijski kotačić je središnji
upravljački element za izbornike:
Zakrenite
■ Za označavanje opcije izbornika
■ Za postavljanje numeričke vrijednosti ili za prikaz opcije
izbornika
Pritisnite (vanjski prsten) ■ Za odabir ili aktiviranje označene opcije
■ Za potvrdu postavljene vrijednosti
■ Za uključivanje/isključivanje funkcije sustava
BACK prekidač
Pritisnite tipku za: ■ izlazak iz izbornika bez promjene postavki
■ povratak iz podizbornika u višu razinu izbornika
■ brisanje zadnjeg znaka u nizu znakova
Pritisnite i držite tipku nekoliko
sekundi za brisanje cijelog unosa.
Personalizacija vozila 3 101.

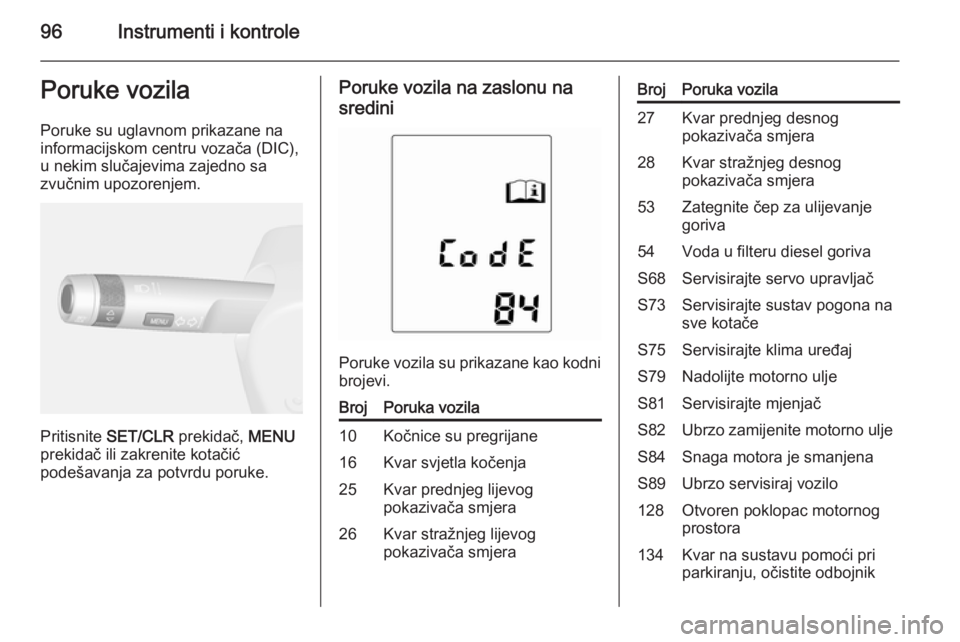

96Instrumenti i kontrolePoruke vozila
Poruke su uglavnom prikazane na
informacijskom centru vozača (DIC),
u nekim slučajevima zajedno sa
zvučnim upozorenjem.
Pritisnite SET/CLR prekidač, MENU
prekidač ili zakrenite kotačić
podešavanja za potvrdu poruke.
Poruke vozila na zaslonu na
sredini
Poruke vozila su prikazane kao kodni
brojevi.
BrojPoruka vozila10Kočnice su pregrijane16Kvar svjetla kočenja25Kvar prednjeg lijevog
pokazivača smjera26Kvar stražnjeg lijevog
pokazivača smjeraBrojPoruka vozila27Kvar prednjeg desnog
pokazivača smjera28Kvar stražnjeg desnog
pokazivača smjera53Zategnite čep za ulijevanje
goriva54Voda u filteru diesel gorivaS68Servisirajte servo upravljačS73Servisirajte sustav pogona na
sve kotačeS75Servisirajte klima uređajS79Nadolijte motorno uljeS81Servisirajte mjenjačS82Ubrzo zamijenite motorno uljeS84Snaga motora je smanjenaS89Ubrzo servisiraj vozilo128Otvoren poklopac motornog
prostora134Kvar na sustavu pomoći pri
parkiranju, očistite odbojnik

Instrumenti i kontrole97
BrojPoruka vozilaS136Servisirajte sustav pomoći pri
parkiranju174Niski napon akumulatora
Napomena
"S" znači "skoro servisiranje vozila".
Odmah potražite pomoć u radionici.
Poruke vozila na kombiniranom
zaslonu više klase opreme
Poruke vozila su prikazane kao tekst.
Pratite upute dane u porukama.
Sustav prikazuje poruke ovisno o
sljedećim temama:
■ Razine tekućina
■ Protuprovalni alarmni sustav ■ Kočnice
■ Sustavi vožnje
■ Sustavi kontrole vožnje
■ Tempomat
■ Sustavi detekcije predmeta
■ Svjetla, zamjena sijalice
■ Sustav brisanja/pranja
■ Vrata, prozori
■ Sigurnosni pojasevi
■ Zračni jastuci
■ Motor i mjenjač
■ Tlak u gumi
■ AkumulatorZvukovi upozorenja
Kada pokrećete motor ili tijekom
vožnje ■ Ako su otvorena vrata ili poklopac motora.
■ Ako sigurnosni pojas nije vezan. ■ Ako se određena brzina prekorači kad je parkirna kočnica zategnuta.
■ Ako se poruka upozorenja ili kod upozorenja prikažu na zaslonu
informacijskog centra vozača.
■ Ako pomoć pri parkiranju detektira predmet.
Kad je vozilo parkirano i/ili su
otvorena vozačeva vrata ■ Kad je ključ u kontakt bravi.
■ S uključenim vanjskim svjetlima.
Napon baterije
Kad napon akumulatora postane
nizak, prikazat će se poruka
upozorenja ili kod upozorenja 174 na
informacijskom centru vozača.

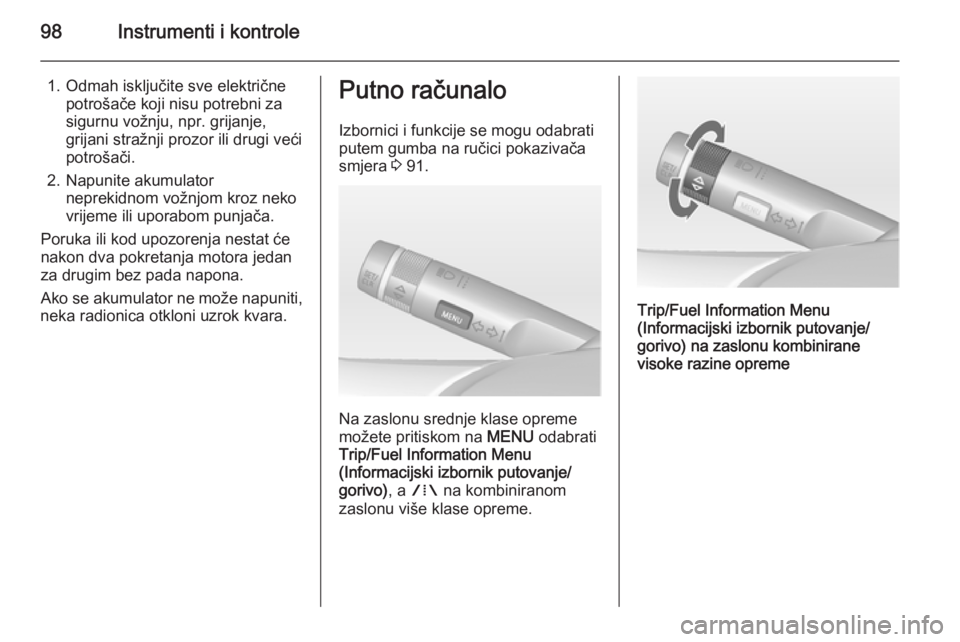

98Instrumenti i kontrole
1. Odmah isključite sve električnepotrošače koji nisu potrebni za
sigurnu vožnju, npr. grijanje,
grijani stražnji prozor ili drugi veći
potrošači.
2. Napunite akumulator neprekidnom vožnjom kroz neko
vrijeme ili uporabom punjača.
Poruka ili kod upozorenja nestat će
nakon dva pokretanja motora jedan
za drugim bez pada napona.
Ako se akumulator ne može napuniti,
neka radionica otkloni uzrok kvara.Putno računalo
Izbornici i funkcije se mogu odabrati
putem gumba na ručici pokazivača
smjera 3 91.
Na zaslonu srednje klase opreme
možete pritiskom na MENU odabrati
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) , a W na kombiniranom
zaslonu više klase opreme.
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) na zaslonu kombinirane
visoke razine opreme
