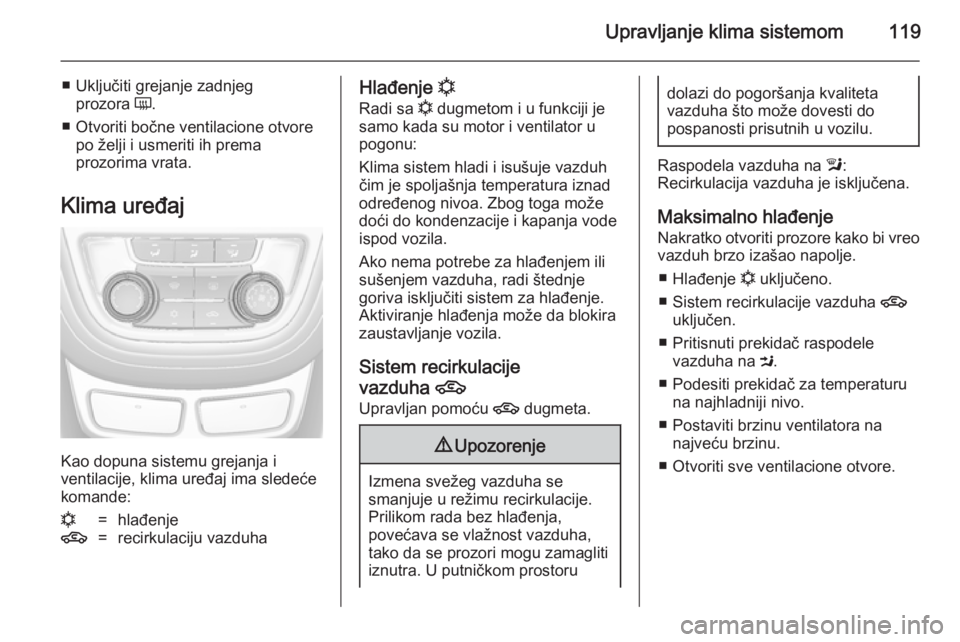

Upravljanje klima sistemom119
■ Uključiti grejanje zadnjegprozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n=hlađenje4=recirkulaciju vazduhaHlađenje n
Radi sa n dugmetom i u funkciji je
samo kada su motor i ventilator u
pogonu:
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktiviranje hlađenja može da blokira
zaustavljanje vozila.
Sistem recirkulacije
vazduha 4
Upravljan pomoću 4 dugmeta.9Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Raspodela vazduha na l:
Recirkulacija vazduha je isključena.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Hlađenje n uključeno.
■ Sistem recirkulacije vazduha 4
uključen.
■ Pritisnuti prekidač raspodele vazduha na M.
■ Podesiti prekidač za temperaturu na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.

120Upravljanje klima sistemom

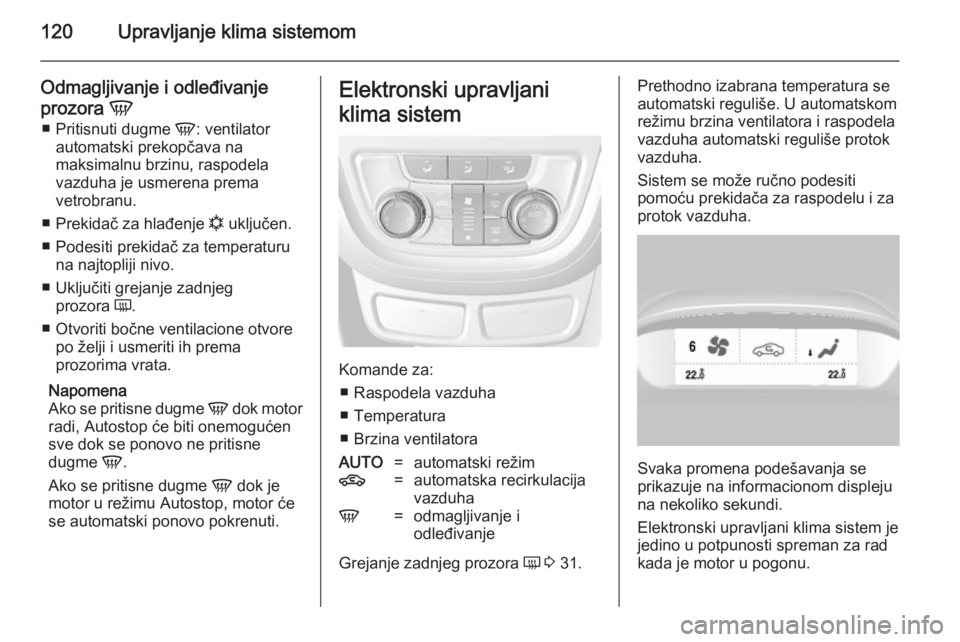

Odmagljivanje i odleđivanje
prozora V
■ Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Prekidač za hlađenje n uključen.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.Elektronski upravljani
klima sistem
Komande za: ■ Raspodela vazduha
■ Temperatura
■ Brzina ventilatora
AUTO=automatski režim4=automatska recirkulacija
vazduhaV=odmagljivanje i
odleđivanje
Grejanje zadnjeg prozora Ü 3 31.
Prethodno izabrana temperatura se
automatski reguliše. U automatskom
režimu brzina ventilatora i raspodela
vazduha automatski reguliše protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Svaka promena podešavanja se
prikazuje na informacionom displeju na nekoliko sekundi.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.

Upravljanje klima sistemom121

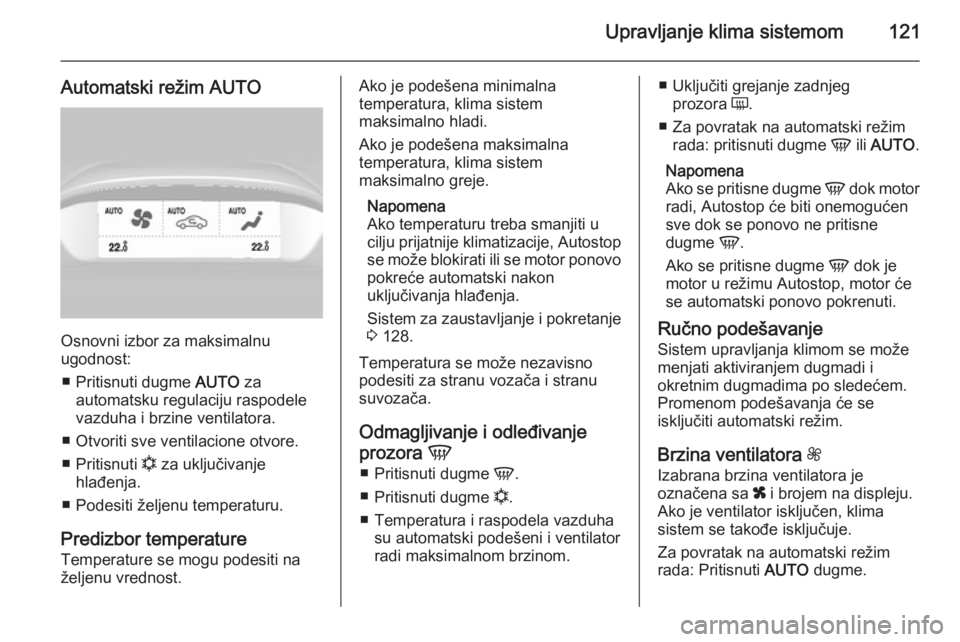

Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
■ Pritisnuti dugme AUTO za
automatsku regulaciju raspodele
vazduha i brzine ventilatora.
■ Otvoriti sve ventilacione otvore.
■ Pritisnuti n za uključivanje
hlađenja.
■ Podesiti željenu temperaturu.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost.
Ako je podešena minimalna
temperatura, klima sistem
maksimalno hladi.
Ako je podešena maksimalna
temperatura, klima sistem
maksimalno greje.
Napomena
Ako temperaturu treba smanjiti u
cilju prijatnije klimatizacije, Autostop se može blokirati ili se motor ponovo
pokreće automatski nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje 3 128.
Temperatura se može nezavisno
podesiti za stranu vozača i stranu
suvozača.
Odmagljivanje i odleđivanje
prozora V
■ Pritisnuti dugme V.
■ Pritisnuti dugme n.
■ Temperatura i raspodela vazduha su automatski podešeni i ventilator
radi maksimalnom brzinom.■ Uključiti grejanje zadnjeg
prozora Ü.
■ Za povratak na automatski režim rada: pritisnuti dugme V ili AUTO .
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Ručno podešavanje Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.
Brzina ventilatora Z
Izabrana brzina ventilatora je
označena sa x i brojem na displeju.
Ako je ventilator isključen, klima
sistem se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO dugme.

122Upravljanje klima sistemom

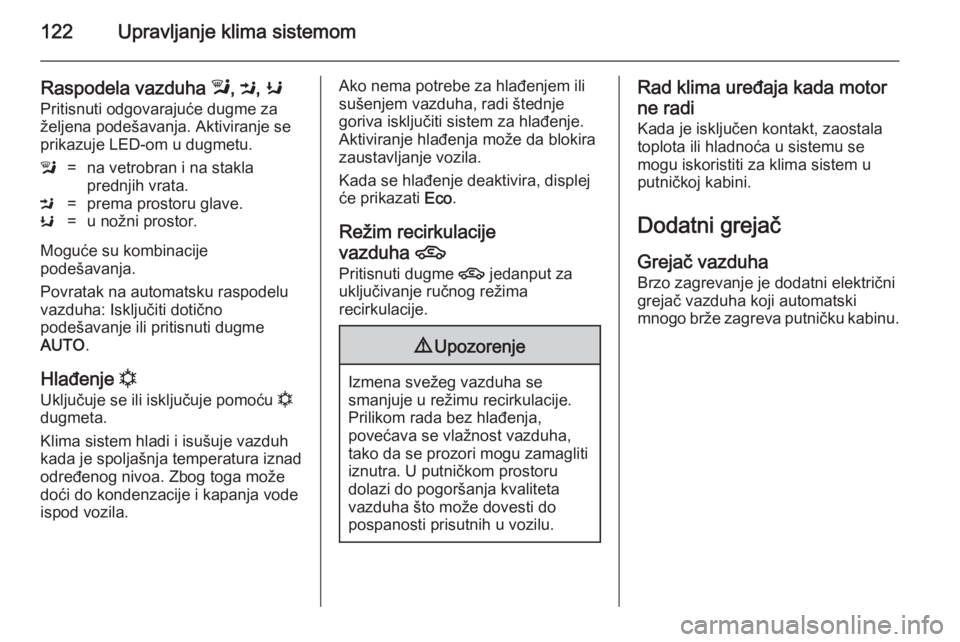

Raspodela vazduha l, M , K
Pritisnuti odgovarajuće dugme za željena podešavanja. Aktiviranje se
prikazuje LED-om u dugmetu.l=na vetrobran i na stakla
prednjih vrata.M=prema prostoru glave.K=u nožni prostor.
Moguće su kombinacije
podešavanja.
Povratak na automatsku raspodelu
vazduha: Isključiti dotično
podešavanje ili pritisnuti dugme
AUTO .
Hlađenje n
Uključuje se ili isključuje pomoću n
dugmeta.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktiviranje hlađenja može da blokira
zaustavljanje vozila.
Kada se hlađenje deaktivira, displej
će prikazati Eco.
Režim recirkulacije
vazduha 4
Pritisnuti dugme 4 jedanput za
uključivanje ručnog režima
recirkulacije.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Rad klima uređaja kada motor
ne radi Kada je isključen kontakt, zaostala
toplota ili hladnoća u sistemu se
mogu iskoristiti za klima sistem u
putničkoj kabini.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

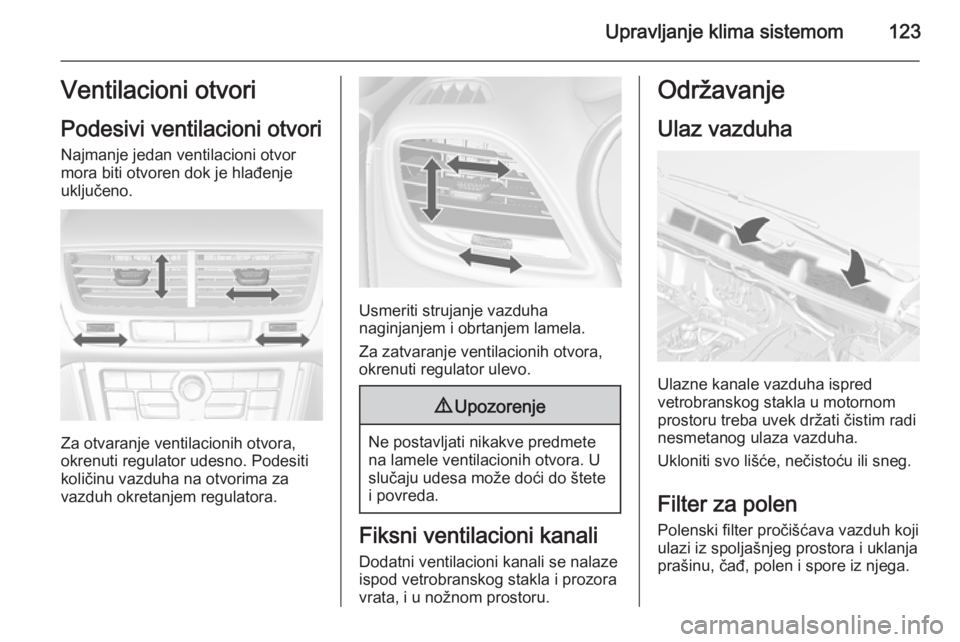

Upravljanje klima sistemom123Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator udesno. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator ulevo.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha.
Ukloniti svo lišće, nečistoću ili sneg.
Filter za polen
Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.

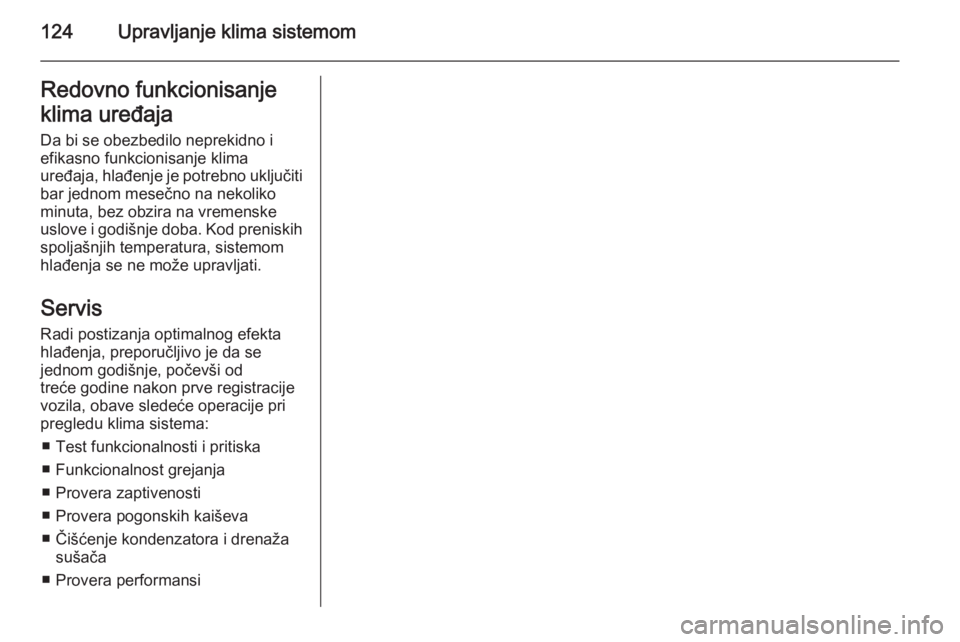

124Upravljanje klima sistemomRedovno funkcionisanje
klima uređaja Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

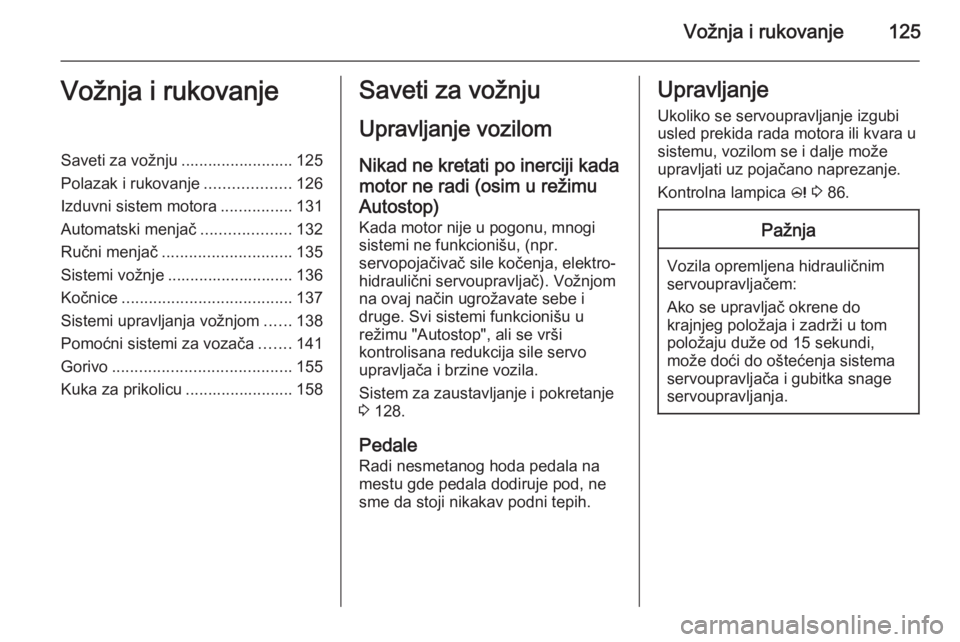

Vožnja i rukovanje125Vožnja i rukovanjeSaveti za vožnju ......................... 125
Polazak i rukovanje ...................126
Izduvni sistem motora ................131
Automatski menjač ....................132
Ručni menjač ............................. 135
Sistemi vožnje ............................ 136
Kočnice ...................................... 137
Sistemi upravljanja vožnjom ......138
Pomoćni sistemi za vozača .......141
Gorivo ........................................ 155
Kuka za prikolicu ........................ 158Saveti za vožnju
Upravljanje vozilom Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu Autostop) Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 128.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.Upravljanje
Ukoliko se servoupravljanje izgubi
usled prekida rada motora ili kvara u
sistemu, vozilom se i dalje može
upravljati uz pojačano naprezanje.
Kontrolna lampica c 3 86.Pažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 15 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.

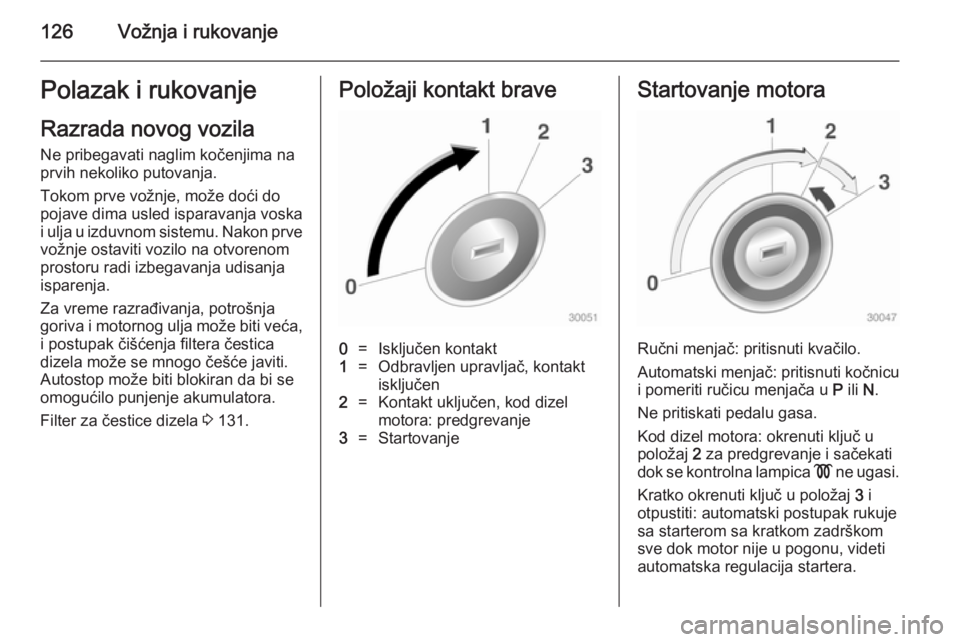

126Vožnja i rukovanjePolazak i rukovanje
Razrada novog vozila Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja može biti veća, i postupak čišćenja filtera čestica
dizela može se mnogo češće javiti.
Autostop može biti blokiran da bi se
omogućilo punjenje akumulatora.
Filter za čestice dizela 3 131.Položaji kontakt brave0=Isključen kontakt1=Odbravljen upravljač, kontakt
isključen2=Kontakt uključen, kod dizel
motora: predgrevanje3=StartovanjeStartovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.
Kod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
automatska regulacija startera.

Vožnja i rukovanje127

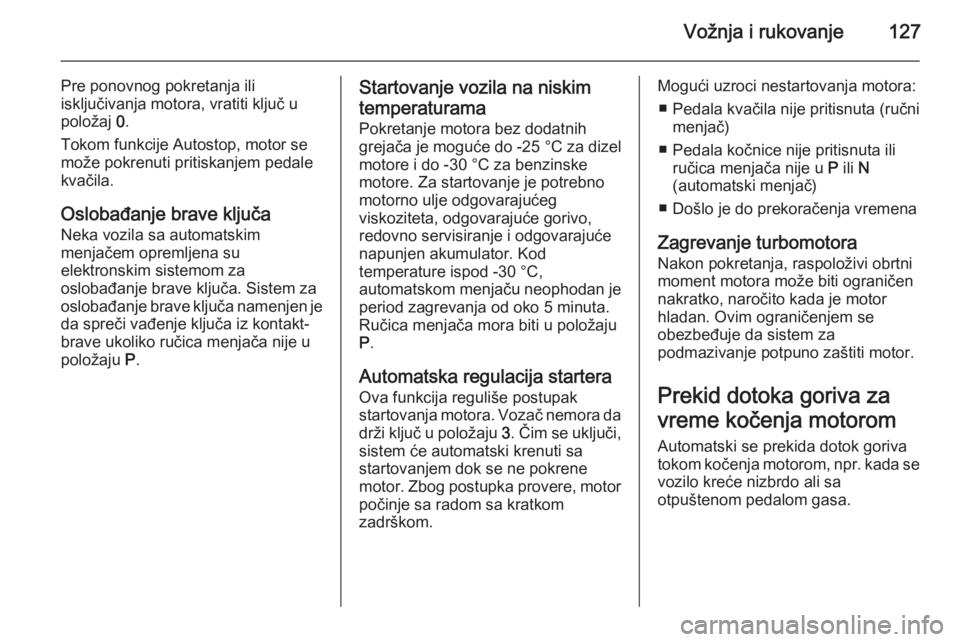

Pre ponovnog pokretanja ili
isključivanja motora, vratiti ključ u položaj 0.
Tokom funkcije Autostop, motor se
može pokrenuti pritiskanjem pedale
kvačila.
Oslobađanje brave ključa Neka vozila sa automatskim
menjačem opremljena su
elektronskim sistemom za
oslobađanje brave ključa. Sistem za
oslobađanje brave ključa namenjen je da spreči vađenje ključa iz kontakt-
brave ukoliko ručica menjača nije u
položaju P.Startovanje vozila na niskim
temperaturama
Pokretanje motora bez dodatnih
grejača je moguće do -25 °C za dizel
motore i do -30 °C za benzinske
motore. Za startovanje je potrebno
motorno ulje odgovarajućeg
viskoziteta, odgovarajuće gorivo,
redovno servisiranje i odgovarajuće
napunjen akumulator. Kod
temperature ispod -30 °С,
automatskom menjaču neophodan je
period zagrevanja od oko 5 minuta.
Ručica menjača mora biti u položaju
P .
Automatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Vozač nemora da drži ključ u položaju 3. Čim se uključi,
sistem će automatski krenuti sa
startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor
počinje sa radom sa kratkom
zadrškom.Mogući uzroci nestartovanja motora:
■ Pedala kvačila nije pritisnuta (ručni menjač)
■ Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač)
■ Došlo je do prekoračenja vremena
Zagrevanje turbomotora
Nakon pokretanja, raspoloživi obrtni
moment motora može biti ograničen nakratko, naročito kada je motor
hladan. Ovim ograničenjem se
obezbeđuje da sistem za
podmazivanje potpuno zaštiti motor.
Prekid dotoka goriva za
vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.

128Vožnja i rukovanjeSistem za zaustavljanje i
pokretanje Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Kada to
uslovi dozvoljavaju, isključuje motor
čim se vozilo kreće malom brzinom ili miruje, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora
obezbeđuje da se Autostop izvršava
samo ako je akumulator dovoljno pun
za ponovno pokretanje.
Aktiviranje Sistam za zaustavljanje i pokretanje
je dostupan čim se pokrene motor,
kada vozilo krene i ako su ispunjeni
uslovi koji su navedeni iznad.Isključivanje
Isključiti sistem za zaustavljanje i
pokretanje ručno, pritiskom na dugme
eco . Na deaktivaciju ukazuje gašenje
LED lampice u dugmetu.
Autostop
Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
■ Pritisnuti pedalu kvačila
■ Postaviti ručicu u neutralni položaj
■ Otpustiti pedalu kvačila
Motor će se isključiti dok će kontakt
ostati uključen.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
U režimu "Autostop" performanse grejanja, upravljača i kočenja ostaju
nepromenjene.
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova:
■ Sistem za zaustavljanje i pokretanje se ne isključuje ručno
■ Poklopac motornog prostora je potpuno zatvoren
■ Vozačeva vrata su zatvorena ili je sigurnosni pojas vozača učvršćen
