Nega vozila169

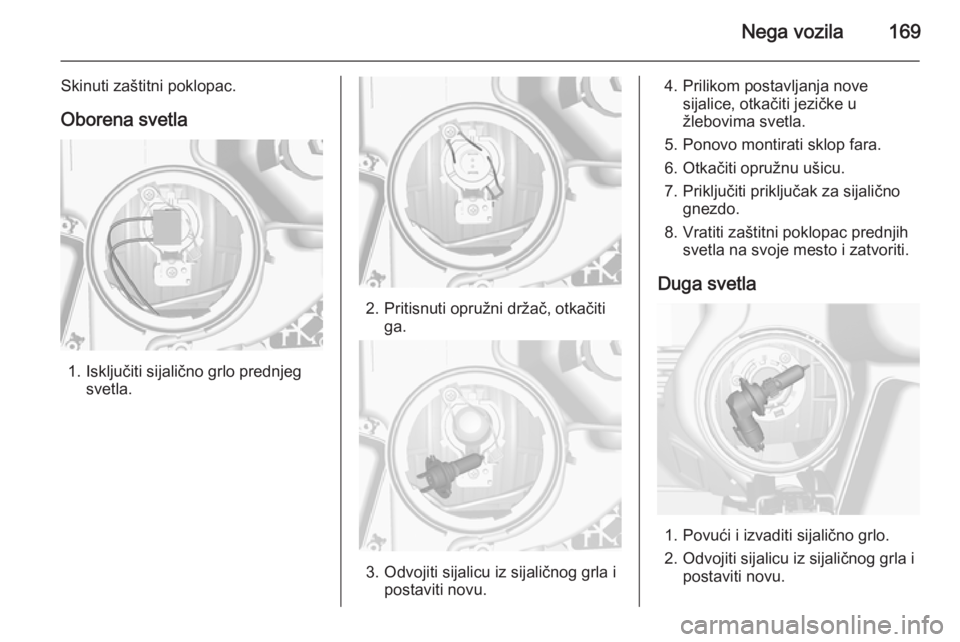

Skinuti zaštitni poklopac.
Oborena svetla
1. Isključiti sijalično grlo prednjeg svetla.
2. Pritisnuti opružni držač, otkačitiga.
3. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.
4. Prilikom postavljanja novesijalice, otkačiti jezičke užlebovima svetla.
5. Ponovo montirati sklop fara.
6. Otkačiti opružnu ušicu.
7. Priključiti priključak za sijalično gnezdo.
8. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Duga svetla
1. Povući i izvaditi sijalično grlo.
2. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.

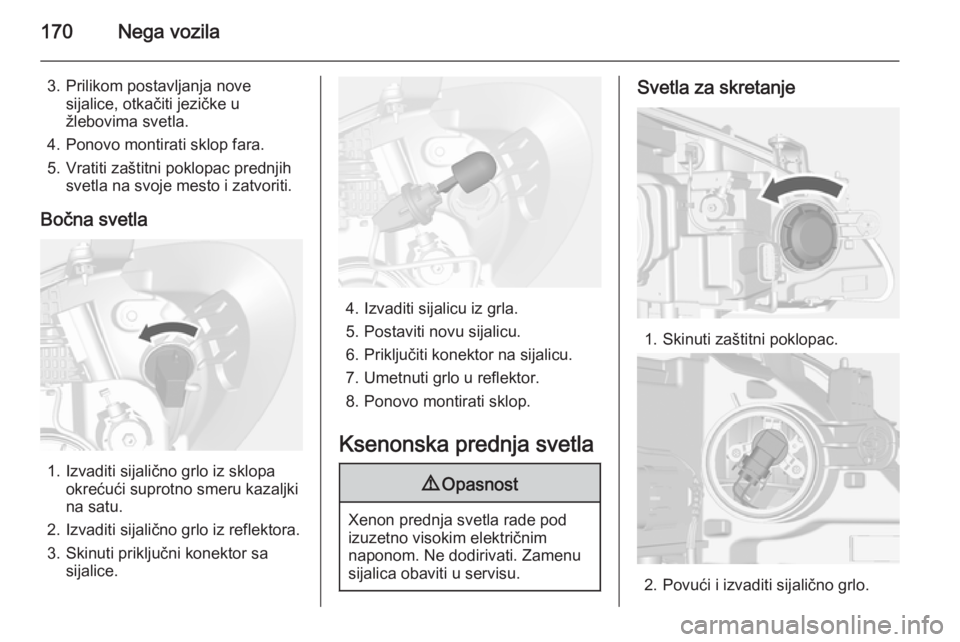

170Nega vozila
3. Prilikom postavljanja novesijalice, otkačiti jezičke u
žlebovima svetla.
4. Ponovo montirati sklop fara.
5. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Bočna svetla
1. Izvaditi sijalično grlo iz sklopa okrećući suprotno smeru kazaljki
na satu.
2. Izvaditi sijalično grlo iz reflektora. 3. Skinuti priključni konektor sa sijalice.
4. Izvaditi sijalicu iz grla.
5. Postaviti novu sijalicu.
6. Priključiti konektor na sijalicu.
7. Umetnuti grlo u reflektor.
8. Ponovo montirati sklop.
Ksenonska prednja svetla
9 Opasnost
Xenon prednja svetla rade pod
izuzetno visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Svetla za skretanje
1. Skinuti zaštitni poklopac.
2. Povući i izvaditi sijalično grlo.

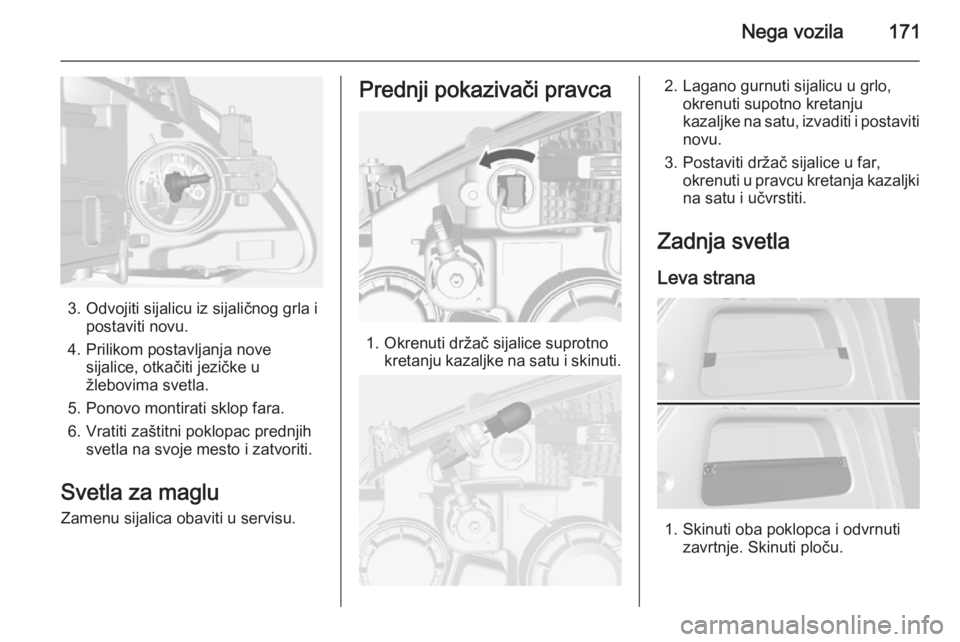

Nega vozila171
3. Odvojiti sijalicu iz sijaličnog grla ipostaviti novu.
4. Prilikom postavljanja nove sijalice, otkačiti jezičke užlebovima svetla.
5. Ponovo montirati sklop fara.
6. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Svetla za maglu Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i skinuti.
2. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu.
3. Postaviti držač sijalice u far, okrenuti u pravcu kretanja kazaljkina satu i učvrstiti.
Zadnja svetla
Leva strana

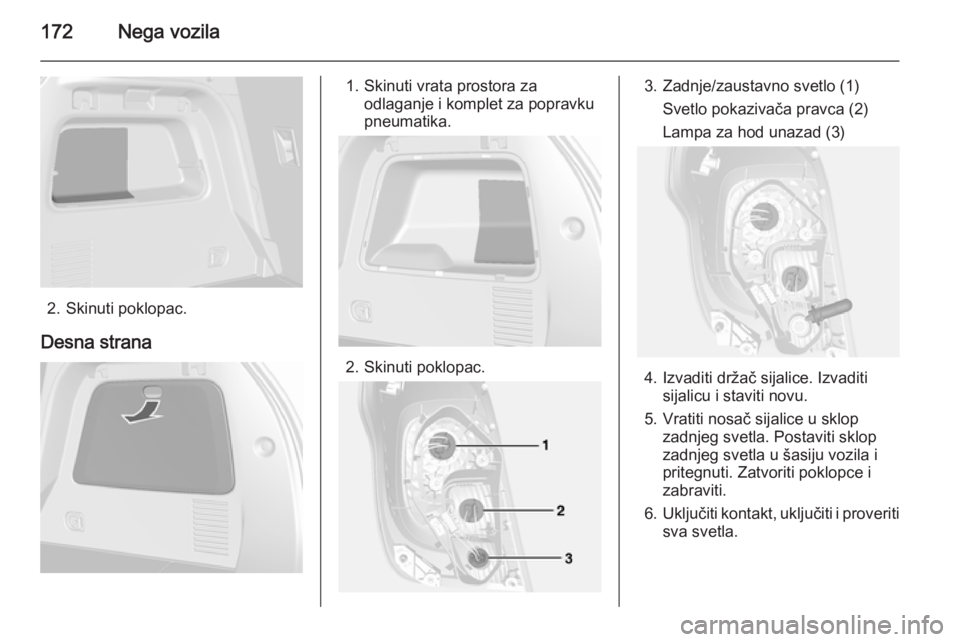

1. Skinuti oba poklopca i odvrnuti zavrtnje. Skinuti ploču.

172Nega vozila
2. Skinuti poklopac.
Desna strana
1. Skinuti vrata prostora za odlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.
3. Zadnje/zaustavno svetlo (1)
Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Vratiti nosač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.

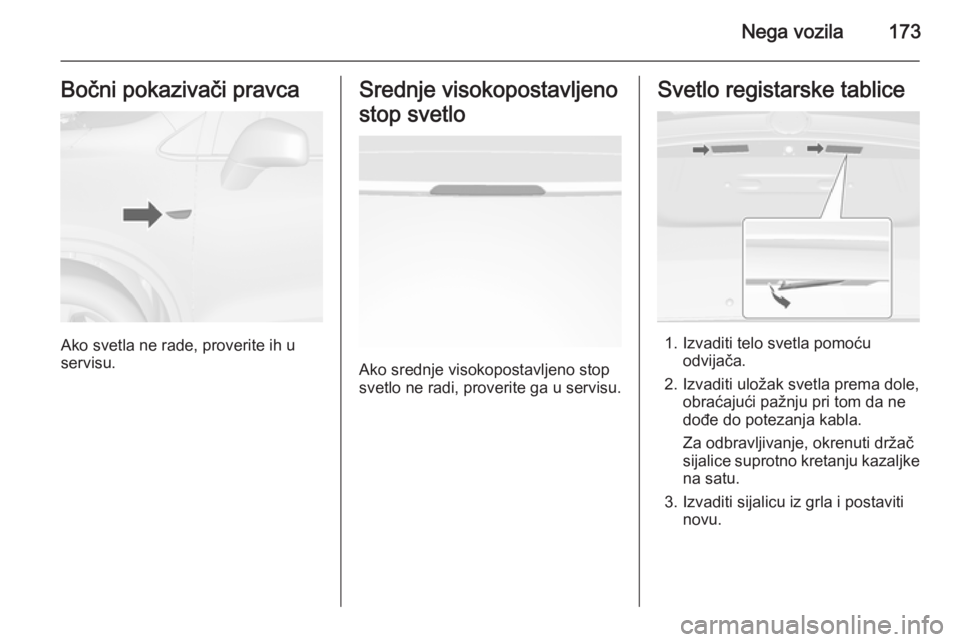

Nega vozila173Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.
Svetlo registarske tablice
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.

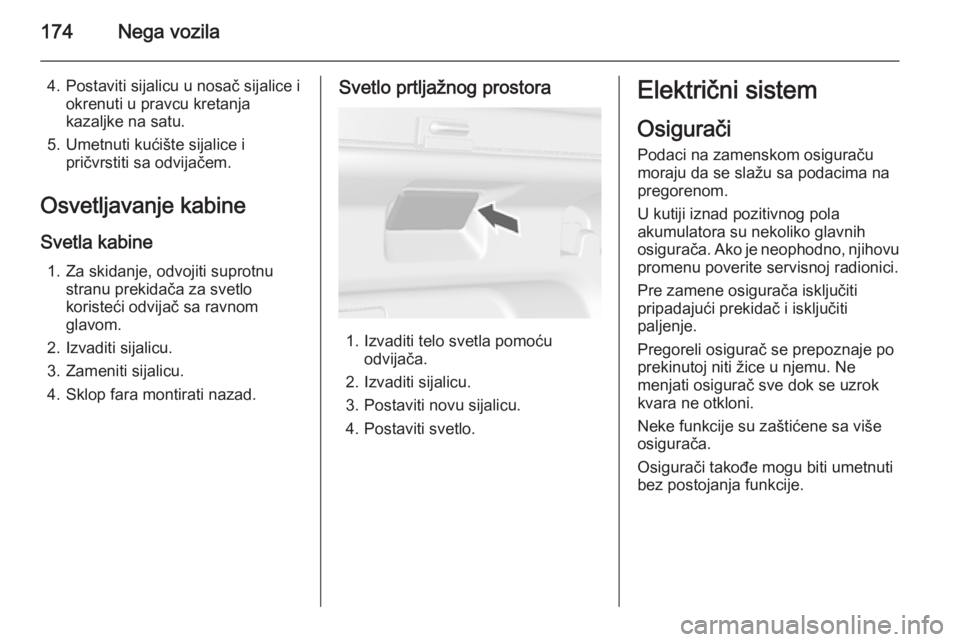

174Nega vozila
4. Postaviti sijalicu u nosač sijalice iokrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.
Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

Nega vozila175
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača Izvlakač osigurača se može nalaziti ukutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne

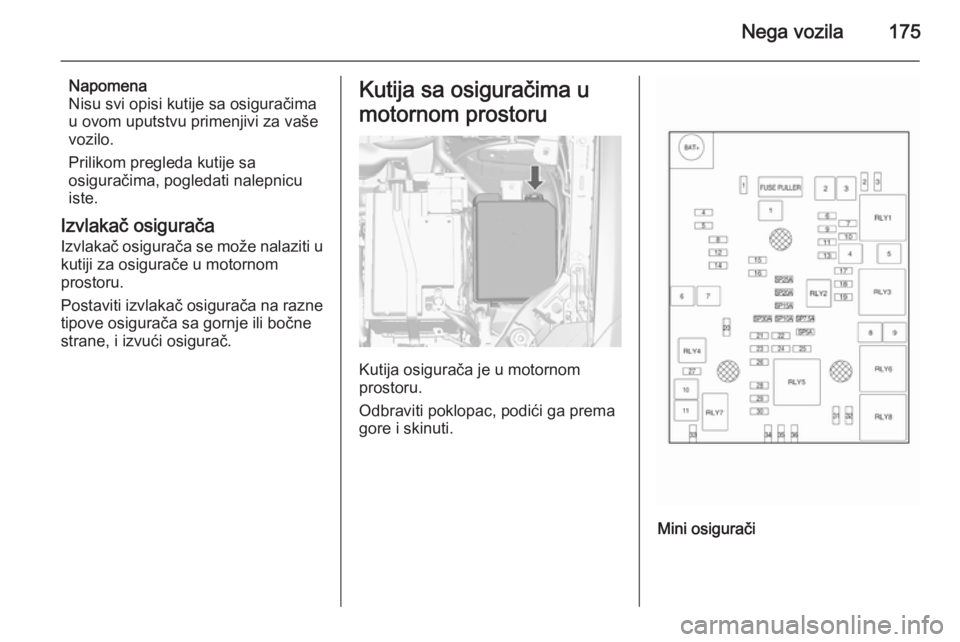

strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.
Mini osigurači

176Nega vozila

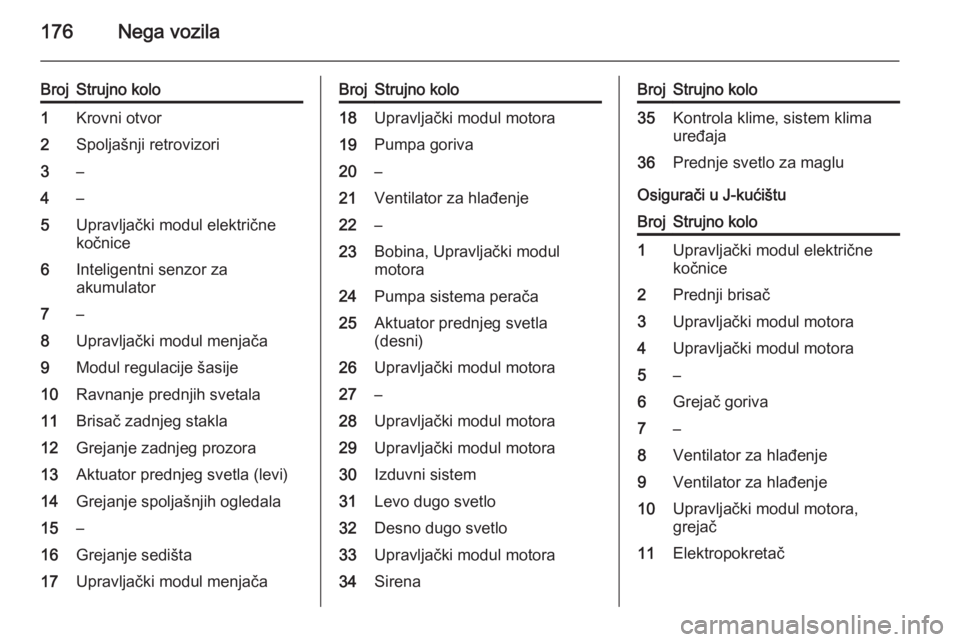

BrojStrujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9Modul regulacije šasije10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBrojStrujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina, Upravljački modul
motora24Pumpa sistema perača25Aktuator prednjeg svetla
(desni)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Izduvni sistem31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34SirenaBrojStrujno kolo35Kontrola klime, sistem klima
uređaja36Prednje svetlo za maglu
Osigurači u J-kućištu
BrojStrujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Upravljački modul motora4Upravljački modul motora5–6Grejač goriva7–8Ventilator za hlađenje9Ventilator za hlađenje10Upravljački modul motora,
grejač11Elektropokretač

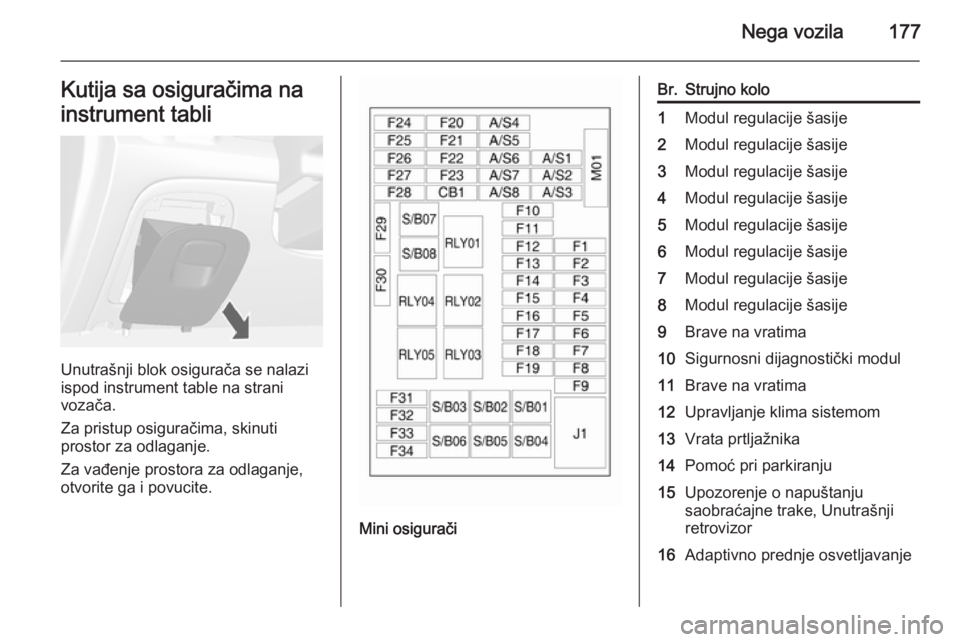

Nega vozila177Kutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači
Br.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Brave na vratima10Sigurnosni dijagnostički modul11Brave na vratima12Upravljanje klima sistemom13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje o napuštanju
saobraćajne trake, Unutrašnji
retrovizor16Adaptivno prednje osvetljavanje

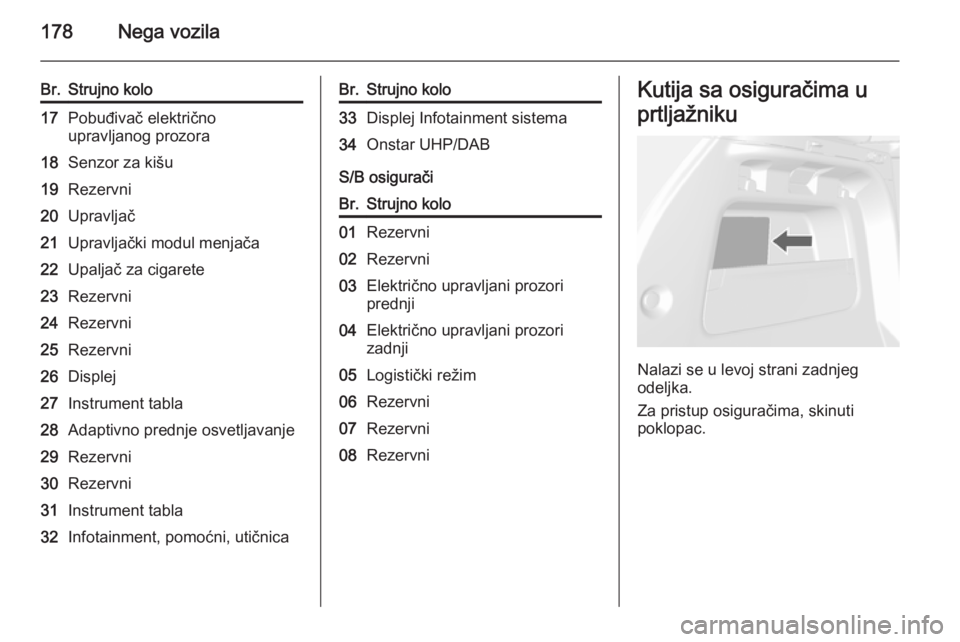

178Nega vozila
Br.Strujno kolo17Pobuđivač električno
upravljanog prozora18Senzor za kišu19Rezervni20Upravljač21Upravljački modul menjača22Upaljač za cigarete23Rezervni24Rezervni25Rezervni26Displej27Instrument tabla28Adaptivno prednje osvetljavanje29Rezervni30Rezervni31Instrument tabla32Infotainment, pomoćni, utičnicaBr.Strujno kolo33Displej Infotainment sistema34Onstar UHP/DAB
S/B osigurači
Br.Strujno kolo01Rezervni02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režim06Rezervni07Rezervni08RezervniKutija sa osiguračima u
prtljažniku
Nalazi se u levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.
