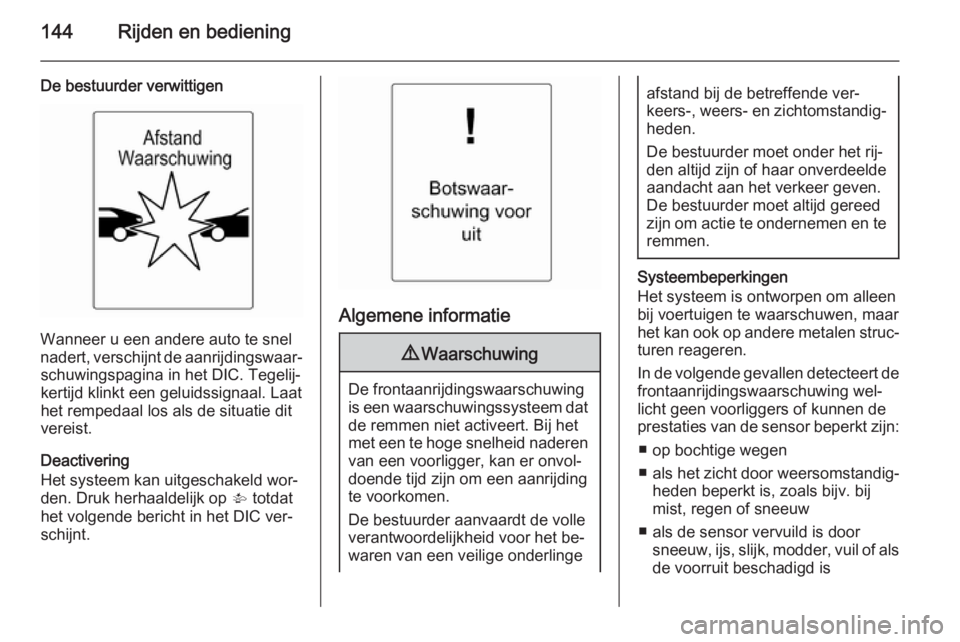

144Rijden en bediening
De bestuurder verwittigen
Wanneer u een andere auto te snel
nadert, verschijnt de aanrijdingswaar‐ schuwingspagina in het DIC. Tegelij‐
kertijd klinkt een geluidssignaal. Laat
het rempedaal los als de situatie dit
vereist.
Deactivering
Het systeem kan uitgeschakeld wor‐
den. Druk herhaaldelijk op V totdat
het volgende bericht in het DIC ver‐
schijnt.
Algemene informatie
9 Waarschuwing
De frontaanrijdingswaarschuwing
is een waarschuwingssysteem dat de remmen niet activeert. Bij het
met een te hoge snelheid naderen
van een voorligger, kan er onvol‐
doende tijd zijn om een aanrijding
te voorkomen.
De bestuurder aanvaardt de volle
verantwoordelijkheid voor het be‐
waren van een veilige onderlinge
afstand bij de betreffende ver‐
keers-, weers- en zichtomstandig‐ heden.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te
remmen.
Systeembeperkingen
Het systeem is ontworpen om alleen
bij voertuigen te waarschuwen, maar
het kan ook op andere metalen struc‐
turen reageren.
In de volgende gevallen detecteert de frontaanrijdingswaarschuwing wel‐
licht geen voorliggers of kunnen de prestaties van de sensor beperkt zijn:
■ op bochtige wegen
■ als het zicht door weersomstandig‐
heden beperkt is, zoals bijv. bijmist, regen of sneeuw
■ als de sensor vervuild is door sneeuw, ijs, slijk, modder, vuil of als
de voorruit beschadigd is

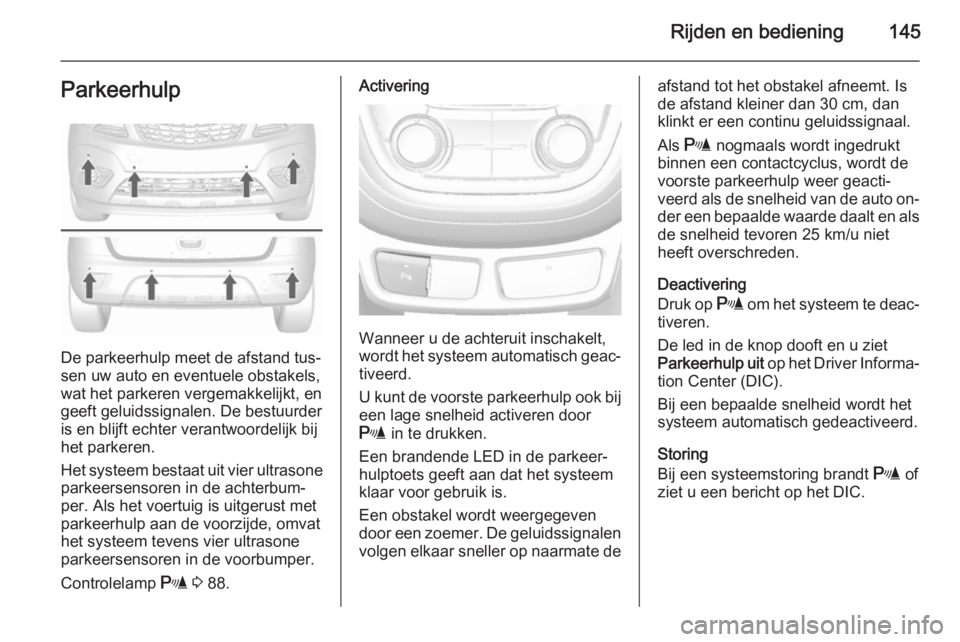

Rijden en bediening145Parkeerhulp
De parkeerhulp meet de afstand tus‐
sen uw auto en eventuele obstakels,
wat het parkeren vergemakkelijkt, en
geeft geluidssignalen. De bestuurder
is en blijft echter verantwoordelijk bij
het parkeren.
Het systeem bestaat uit vier ultrasone
parkeersensoren in de achterbum‐
per. Als het voertuig is uitgerust met
parkeerhulp aan de voorzijde, omvat
het systeem tevens vier ultrasone
parkeersensoren in de voorbumper.
Controlelamp r 3 88.
Activering
Wanneer u de achteruit inschakelt,
wordt het systeem automatisch geac‐
tiveerd.
U kunt de voorste parkeerhulp ook bij
een lage snelheid activeren door
r in te drukken.
Een brandende LED in de parkeer‐ hulptoets geeft aan dat het systeemklaar voor gebruik is.
Een obstakel wordt weergegeven
door een zoemer. De geluidssignalen
volgen elkaar sneller op naarmate de
afstand tot het obstakel afneemt. Is de afstand kleiner dan 30 cm, dan
klinkt er een continu geluidssignaal.
Als r nogmaals wordt ingedrukt
binnen een contactcyclus, wordt de
voorste parkeerhulp weer geacti‐
veerd als de snelheid van de auto on‐
der een bepaalde waarde daalt en als de snelheid tevoren 25 km/u niet
heeft overschreden.
Deactivering
Druk op r om het systeem te deac‐
tiveren.
De led in de knop dooft en u ziet
Parkeerhulp uit op het Driver Informa‐
tion Center (DIC).
Bij een bepaalde snelheid wordt het
systeem automatisch gedeactiveerd.
Storing
Bij een systeemstoring brandt r of
ziet u een bericht op het DIC.

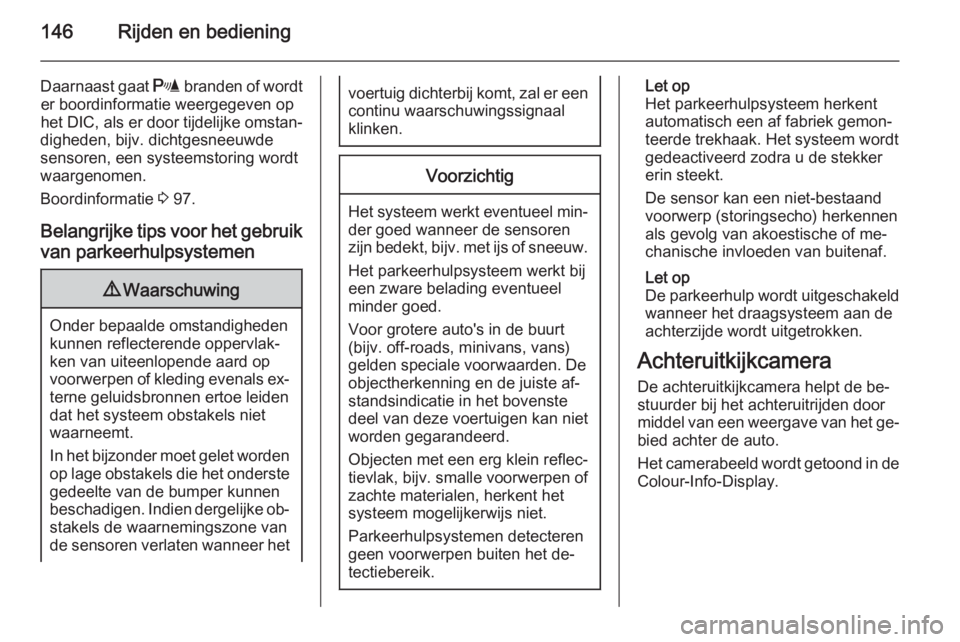

146Rijden en bediening
Daarnaast gaat r branden of wordt
er boordinformatie weergegeven op het DIC, als er door tijdelijke omstan‐
digheden, bijv. dichtgesneeuwde
sensoren, een systeemstoring wordt
waargenomen.
Boordinformatie 3 97.
Belangrijke tips voor het gebruik van parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen. Indien dergelijke ob‐
stakels de waarnemingszone van
de sensoren verlaten wanneer het
voertuig dichterbij komt, zal er een continu waarschuwingssignaal
klinken.Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
De sensor kan een niet-bestaand
voorwerp (storingsecho) herkennen
als gevolg van akoestische of me‐
chanische invloeden van buitenaf.
Let op
De parkeerhulp wordt uitgeschakeld wanneer het draagsysteem aan de
achterzijde wordt uitgetrokken.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐ bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.

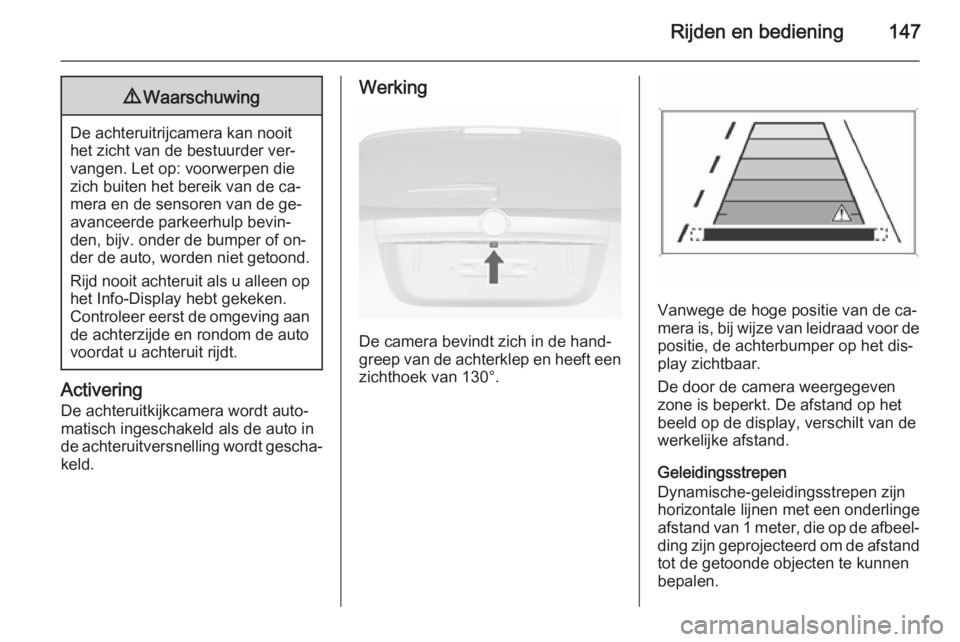

Rijden en bediening1479Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De door de camera weergegeven
zone is beperkt. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐ ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.

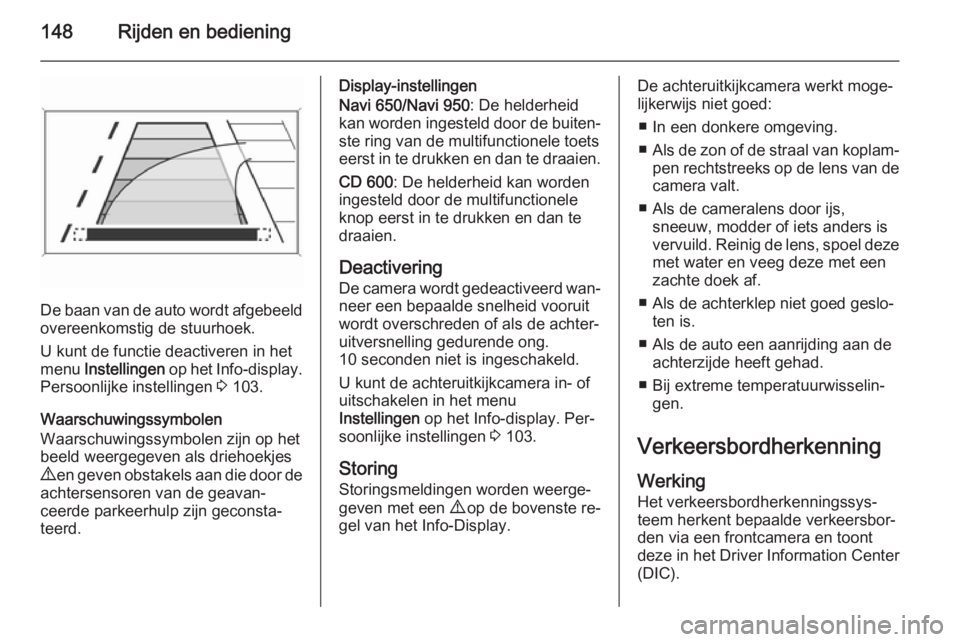

148Rijden en bediening
De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 103.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen
Navi 650/Navi 950 : De helderheid
kan worden ingesteld door de buiten‐ ste ring van de multifunctionele toetseerst in te drukken en dan te draaien.
CD 600 : De helderheid kan worden
ingesteld door de multifunctionele
knop eerst in te drukken en dan te
draaien.
Deactivering De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐
uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in- of
uitschakelen in het menu
Instellingen op het Info-display. Per‐
soonlijke instellingen 3 103.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ In een donkere omgeving.
■ Als de zon of de straal van koplam‐
pen rechtstreeks op de lens van de
camera valt.
■ Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel deze met water en veeg deze met een
zachte doek af.
■ Als de achterklep niet goed geslo‐ ten is.
■ Als de auto een aanrijding aan de achterzijde heeft gehad.
■ Bij extreme temperatuurwisselin‐ gen.
Verkeersbordherkenning WerkingHet verkeersbordherkenningssys‐
teem herkent bepaalde verkeersbor‐
den via een frontcamera en toont
deze in het Driver Information Center
(DIC).

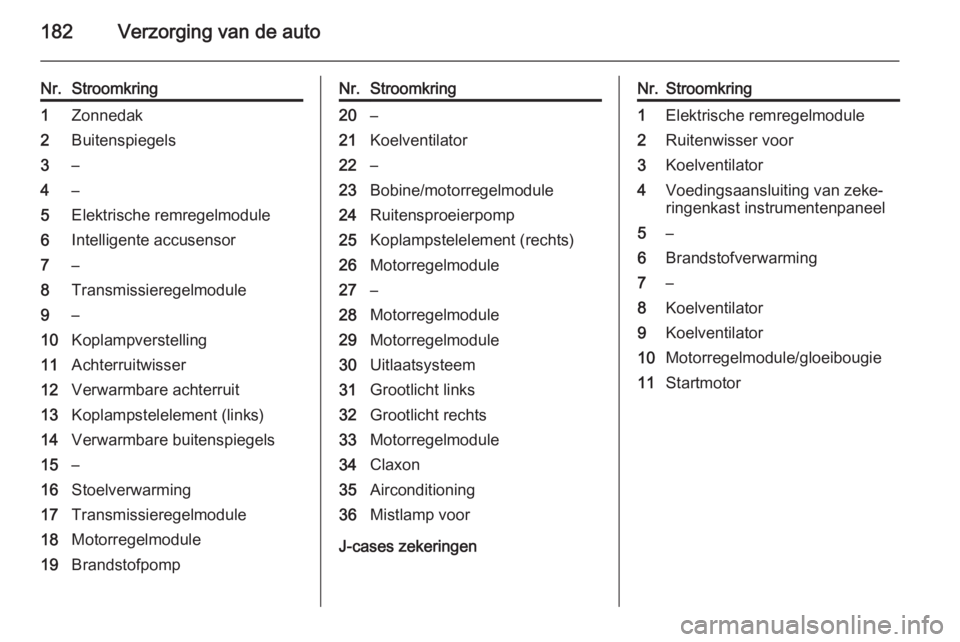

182Verzorging van de auto
Nr.Stroomkring1Zonnedak2Buitenspiegels3–4–5Elektrische remregelmodule6Intelligente accusensor7–8Transmissieregelmodule9–10Koplampverstelling11Achterruitwisser12Verwarmbare achterruit13Koplampstelelement (links)14Verwarmbare buitenspiegels15–16Stoelverwarming17Transmissieregelmodule18Motorregelmodule19BrandstofpompNr.Stroomkring20–21Koelventilator22–23Bobine/motorregelmodule24Ruitensproeierpomp25Koplampstelelement (rechts)26Motorregelmodule27–28Motorregelmodule29Motorregelmodule30Uitlaatsysteem31Grootlicht links32Grootlicht rechts33Motorregelmodule34Claxon35Airconditioning36Mistlamp voor
J-cases zekeringen
Nr.Stroomkring1Elektrische remregelmodule2Ruitenwisser voor3Koelventilator4Voedingsaansluiting van zeke‐
ringenkast instrumentenpaneel5–6Brandstofverwarming7–8Koelventilator9Koelventilator10Motorregelmodule/gloeibougie11Startmotor

Verzorging van de auto183Zekeringenkast
instrumentenpaneel
De zekeringhouder interieur bevindt
zich aan de onderzijde van het dash‐
board aan bestuurderszijde.
Verwijder het opbergvak om bij de ze‐
keringen te komen.
Open het opbergvak en trek eraan om dit te verwijderen.
Minizekeringen
Nr.Stroomkring1Carrosserieregelmodule2Carrosserieregelmodule3Carrosserieregelmodule4Carrosserieregelmodule5Carrosserieregelmodule6Carrosserieregelmodule7Carrosserieregelmodule8Carrosserieregelmodule9Contactslot10Diagnosemodule veiligheid11Datalinkconnector12Verwarming en ventilatie13Achterklep14Parkeerhulp15Lane Departure Warning,
binnenspiegel16Adaptief rijlicht (AFL)17Elektrisch bediende ruit
bestuurder18Regensensor

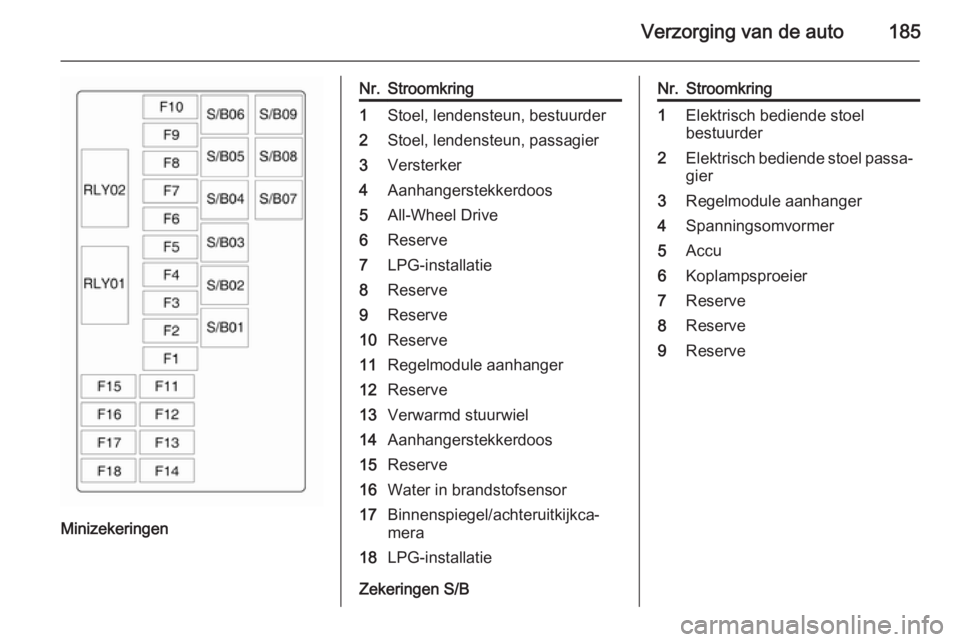

Verzorging van de auto185
Minizekeringen
Nr.Stroomkring1Stoel, lendensteun, bestuurder2Stoel, lendensteun, passagier3Versterker4Aanhangerstekkerdoos5All-Wheel Drive6Reserve7LPG-installatie8Reserve9Reserve10Reserve11Regelmodule aanhanger12Reserve13Verwarmd stuurwiel14Aanhangerstekkerdoos15Reserve16Water in brandstofsensor17Binnenspiegel/achteruitkijkca‐
mera18LPG-installatie
Zekeringen S/B
Nr.Stroomkring1Elektrisch bediende stoel
bestuurder2Elektrisch bediende stoel passa‐ gier3Regelmodule aanhanger4Spanningsomvormer5Accu6Koplampsproeier7Reserve8Reserve9Reserve

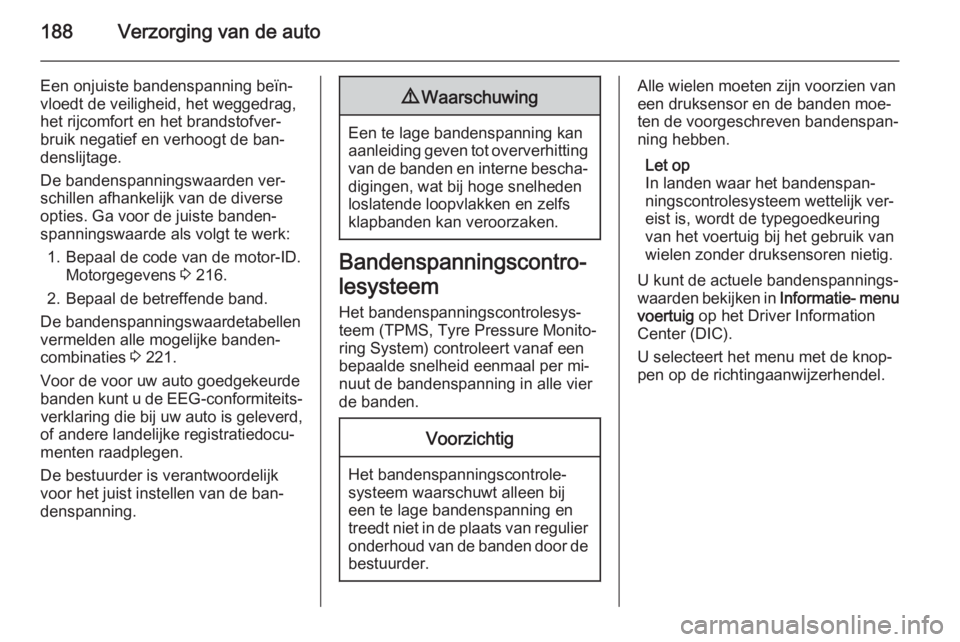

188Verzorging van de auto
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐
spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 216.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 221.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐ verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Bandenspanningscontro‐
lesysteem Het bandenspanningscontrolesys‐
teem (TPMS, Tyre Pressure Monito‐
ring System) controleert vanaf een
bepaalde snelheid eenmaal per mi‐
nuut de bandenspanning in alle vier
de banden.
Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Center (DIC).
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.

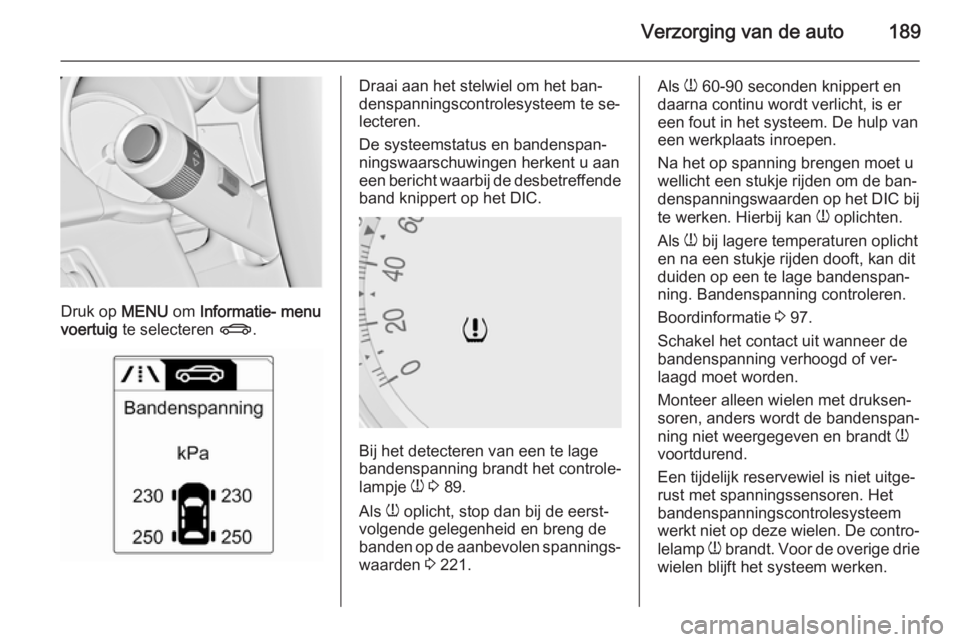

Verzorging van de auto189
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het DIC.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 89.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 221.
Als
w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 97.
Schakel het contact uit wanneer de
bandenspanning verhoogd of ver‐
laagd moet worden.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem werken.
