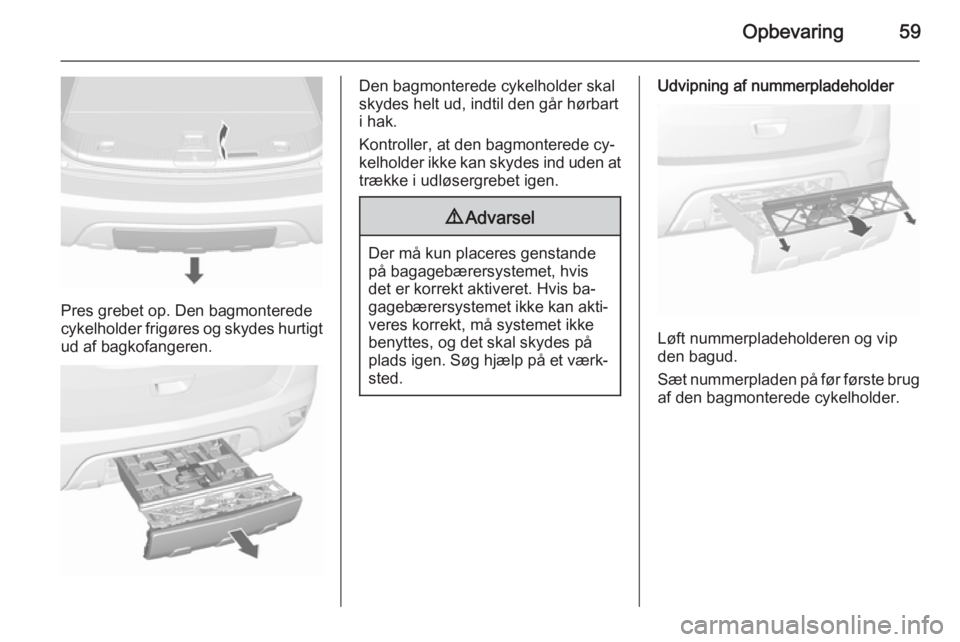

Opbevaring59
Pres grebet op. Den bagmonterede
cykelholder frigøres og skydes hurtigt ud af bagkofangeren.
Den bagmonterede cykelholder skal
skydes helt ud, indtil den går hørbart
i hak.
Kontroller, at den bagmonterede cy‐
kelholder ikke kan skydes ind uden at
trække i udløsergrebet igen.9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐ veres korrekt, må systemet ikkebenyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.
Udvipning af nummerpladeholder
Løft nummerpladeholderen og vip
den bagud.
Sæt nummerpladen på før første brug af den bagmonterede cykelholder.

60Opbevaring
Fold baglygterne ud
Løsn begge skruer (1) for at montere
baglygterne. Træk baglygterne ud af
holderen, fremad ( 2) og nedad, og
drej dem til siden.
Skub baglygterne ind i holderen ( 1),
og monter skruerne ( 2) igen for at
fastspænde lygterne.
Fold hjuludsparingen ud
Afmonter stroppen, og fold hjuludspa‐ ringen ud.

Opbevaring61
Lås den bagmonterede cykelholder
fast
Afmonter stroppen, og drej begge kle‐
marme til siden, så langt det er muligt.
Ellers er der ingen garanti for sikker
funktion.
Samling af cykelholderen
Løft holderen bagi ( 1), og træk den
bagud.
Slå holderen op ( 2).
Skub holderen ned ( 1), og drej hånd‐
taget ( 2) bagud, indtil det går i hak.

62Opbevaring
Tryk på knappen (1) og tag venstre
del af holderen ( 2) af.
Tryk på knappen ( 1) og før venstre del
af holderen ind i højre del ( 2).Fastspænding af en cykel
1. Drej pedalerne på plads, som vist
på illustrationen, og anbring cyk‐
len i hjuludsparingen.
Kontrollér, at cyklen står midt i hju‐
ludsparingen.
2. Fastgør den korte monteringshol‐ der til cykelstellet. Drej knoppen
højre om for at spænde den.

Opbevaring63
3.Fastgør begge cykelhjul til hjulud‐
sparingerne med holdestrop‐
perne.
4. Kontroller, at cyklen er sikret or‐ dentligt.Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om
nødvendigt styret, og drej det si‐
delæns.
Fastgøring af adapter
Hvis der transporteres mere end én
cykel, skal adapteren monteres.
1. Placér adapteren på den bag‐ monterede cykelholder som vist
på illustrationen.
2. Drej grebet ( 1) fremad og hold.
Sænk derefter adapteren ( 2) bag‐
til.
3. Slip grebet, og kontrollér, at adap‐
teren er forsvarligt fastgjort.
4. Før remmen på adapteren ned under grebet ved bagudvipning af
den bagmonterede cykelholder.
Fastgør remmen.
Fastgøring af yderligere cykler
Fastgøring af yderligere cykler fore‐
går på lignende måde som for den første cykel. Dertil kommer et par
yderligere ting, der skal tages hensyn
til:
1. Inden cyklen anbringes på holde‐ ren, skal hjuludsparingerne for
den næste cykel foldes ud, om
nødvendigt.

64Opbevaring
2. Drej altid pedalerne til en pas‐sende stilling, inden cyklen an‐
bringes på holderen.
3. Cyklerne skal placeres på holde‐ ren skiftevis højre- og venstre‐
vendt.
4. Ret cyklerne ind efter den forrige. Cyklernes hjulnav må ikke
komme i berøring med hinanden.
5. Fastgør cyklerne med monte‐ ringsholdere og stropper, som be‐
skrevet for den første cykel. Mon‐ teringsholderne bør fastgøres pa‐
rallelt med hinanden.
Brug den lange monteringsholder
til fastgøring af cykel nr. 2 på cy‐
kelholderen.
Brug den korte tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 3. Monteringsholderen skal
fastgøres mellem stellene på cy‐ kel nr. 2 og 3.
6. Sørg desuden for at fastgøre begge cykelhjul på cykel nr. 3 på
hjuludsparingerne med fastspæn‐
dingsstropper.
Det anbefales, at der anbringes et ad‐ varselsskilt på den bageste cykel for
at gøre den mere synlig.
Fold det bagmonterede
cykelholdersystem bagud
Den bagmonterede cykelholder kan foldes bagud for at få adgang til last‐
rummet.

Opbevaring65
■ Uden adapter monteret:
Skub til grebet (1) for at udløse det,
og hold det dér.
Træk holderen ( 2) bagud for at
folde den bagmonterede cykelhol‐
der ud.
■ Med adapter monteret:
9 Advarsel
Pas på ved udløsning af det bag‐
monterede cykelholdersystem, da
det vil vippe bagover. Risiko for
personskade.
Hold stellet ( 1) på den bageste cy‐
kel med én hånd og træk i stroppen
( 2 ) for at frigøre.
Hold den bageste cykel med begge
hænder, og fold det bagmonterede
cykelholdersystem bagud.
For at gøre cyklerne mere synlige er
bilens baglygter tændt, når det bag‐
monterede cykelholdersystem er fol‐
det bagud.
9 Advarsel
Når det bagmonterede cykelhol‐
dersystem vippes frem igen, må
man sikre sig, at systemet går for‐
svarligt i indgreb.
Aftagning af cykler
Løsn holderemmene på begge cykel‐
hjul.
Drej knappen mod venstre, og fjern
monteringsholderne.
Afmontering af adapter
Afmonter adapteren, inden cyklen på
den bagmonterede cykelholder tages af.
1. Fold hjuludsparingerne ind.

66Opbevaring
2. Knap remmen op.
3. Drej grebet (1) fremad, og hold.
4. Løft adapteren ( 2) bagi og tag den
af.
Afmontering af cykelholderen
Tryk på knappen ( 1) og tag øverste
del af holderen ( 2) af.
Tryk på knappen ( 1) og montér hol‐
deren ( 2) igen.
Placér monteringsholderne som vist
på illustrationen.
Drej håndtaget ( 1) til siden for at fri‐
gøre og løfte holderen ( 2).

Opbevaring67
Fold holderen bagud, og skub der‐
efter fremad, indtil den stopper ( 1).
Tryk holderens bageste del ned ( 2).
Fold hjuludsparingen ind
Fold hjuludsparingen ind. Fastspænd remmen.Anbring holdestropperne omhygge‐
ligt på deres opbevaringspladser.
Lås den bagmonterede cykelholder
op
Drej begge klemarme indad, så langt
det er muligt. Fastspænd remmen.
Fold baglygterne ind
Afmonter begge skruer. Træk baglyg‐
terne ud af holderen, og drej dem
fremad.
Skub baglygterne ind i holderen, og
monter skruerne igen for at fast‐
spænde lygterne
Vip nummerpladeholderen ind
Løft nummerpladeholderen og vip
den fremad.

68Opbevaring
Tilbagetrækning af den
bagmonterede cykelholderForsigtig
Sørg omhyggeligt for, at alle fold‐
bare dele, f.eks. hjuludsparinger og monteringsholdere, opbevares
på deres rette plads. I modsat fald risikerer man, at det bagmonte‐
rede cykelholdersystem beskadi‐
ges, når man forsøger at trække
det ud.
Skub håndtaget op og hold det. Løft
systemet lidt, og skub det ind i kofan‐
geren, så det går i indgreb.
Grebet skal gå tilbage til dets ud‐
gangsstilling.9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Udvidelse af bagagerumForsigtig
Bagsædehynden skal først ned‐
fældes, før bagsædets ryglæn
klappes ned.
Undladelse af dette kan føre til
skader på bagsædet.
1. Tryk hovedstøtterne ned ved at trykke på udløseren.
Bemærkninger
For at sikre tilstrækkelig plads til, at
bagsædehynden kan bevæge sig frit, skal forsædet skubbes fremover og forsæderyglænet anbringes i lod‐
ret stilling.
