Soins du véhicule179
■ Pour plus d'informations, consulterle manuel d'utilisation.
■ Du gaz explosif peut être présent aux alentours de la batterie du
véhicule.
Purge du système
d'alimentation en gazole
(diesel) Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace, en‐
foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la
lunette arrière
1. Déposer le couvercle d'essuie- glace de l'ensemble d'essuie-gla‐
ces.
2. Relever le balai d'essuie-glace.

180Soins du véhicule
3.Appuyer sur la goupille de support
coulissant.
4. Tirer sur le balais d'essuie-glace.
Remplacement des
ampoules
Couper le contact et activer les com‐
mutateurs concernés ou fermer les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.Phares halogènes
Feux de croisement et feux deroute
Retirer le couvercle de protection.

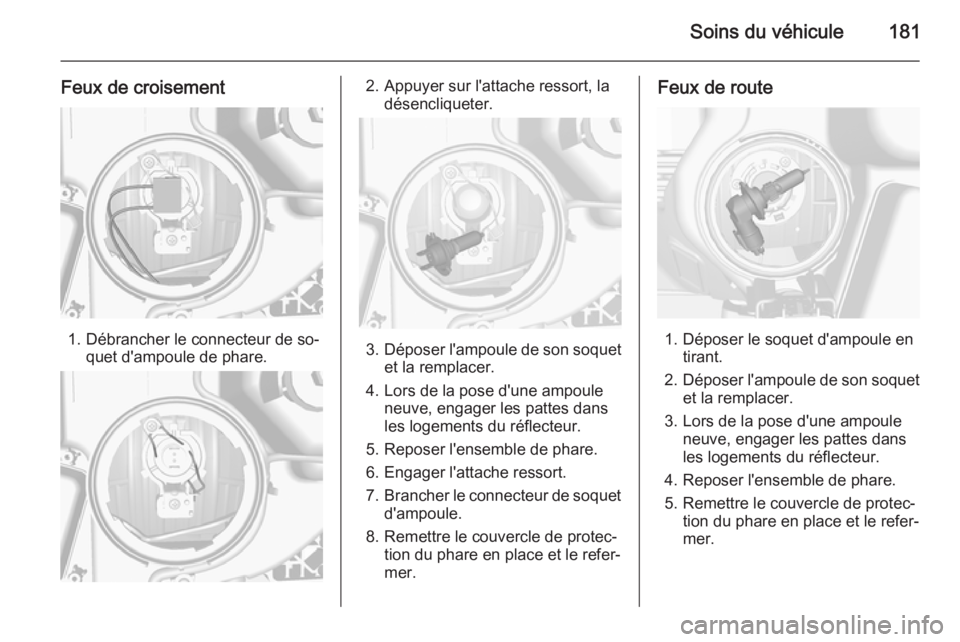

Soins du véhicule181
Feux de croisement
1. Débrancher le connecteur de so‐quet d'ampoule de phare.
2. Appuyer sur l'attache ressort, ladésencliqueter.
3.Déposer l'ampoule de son soquet
et la remplacer.
4. Lors de la pose d'une ampoule neuve, engager les pattes dans
les logements du réflecteur.
5. Reposer l'ensemble de phare. 6. Engager l'attache ressort.
7. Brancher le connecteur de soquet
d'ampoule.
8. Remettre le couvercle de protec‐ tion du phare en place et le refer‐
mer.
Feux de route
1. Déposer le soquet d'ampoule en tirant.
2. Déposer l'ampoule de son soquet
et la remplacer.
3. Lors de la pose d'une ampoule neuve, engager les pattes dans
les logements du réflecteur.
4. Reposer l'ensemble de phare. 5. Remettre le couvercle de protec‐ tion du phare en place et le refer‐mer.

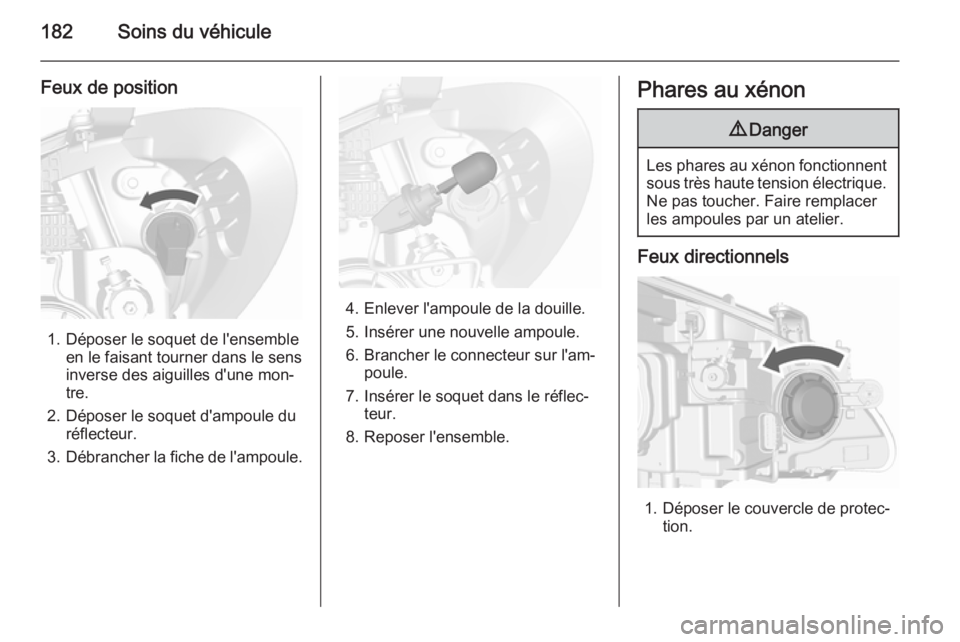

182Soins du véhicule
Feux de position
1. Déposer le soquet de l'ensembleen le faisant tourner dans le sens
inverse des aiguilles d'une mon‐ tre.
2. Déposer le soquet d'ampoule du réflecteur.
3. Débrancher la fiche de l'ampoule.
4. Enlever l'ampoule de la douille.
5. Insérer une nouvelle ampoule.
6. Brancher le connecteur sur l'am‐ poule.
7. Insérer le soquet dans le réflec‐ teur.
8. Reposer l'ensemble.
Phares au xénon9 Danger
Les phares au xénon fonctionnent
sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Feux directionnels
1. Déposer le couvercle de protec‐ tion.

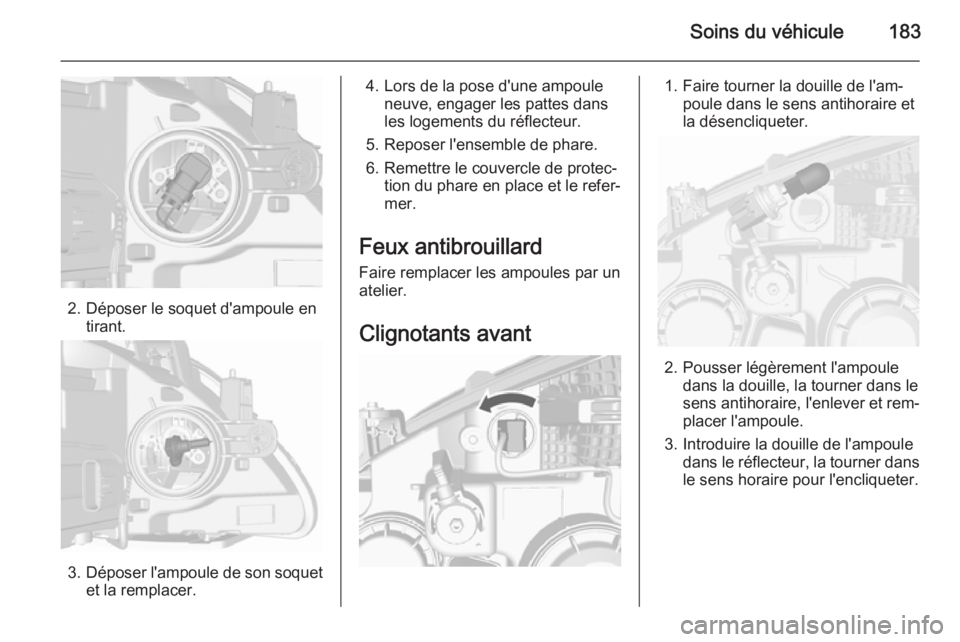

Soins du véhicule183
2. Déposer le soquet d'ampoule entirant.
3.Déposer l'ampoule de son soquet
et la remplacer.
4. Lors de la pose d'une ampoule neuve, engager les pattes dans
les logements du réflecteur.
5. Reposer l'ensemble de phare. 6. Remettre le couvercle de protec‐ tion du phare en place et le refer‐mer.
Feux antibrouillard
Faire remplacer les ampoules par un
atelier.
Clignotants avant1. Faire tourner la douille de l'am‐ poule dans le sens antihoraire et
la désencliqueter.
2. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule.
3. Introduire la douille de l'ampoule dans le réflecteur, la tourner dansle sens horaire pour l'encliqueter.

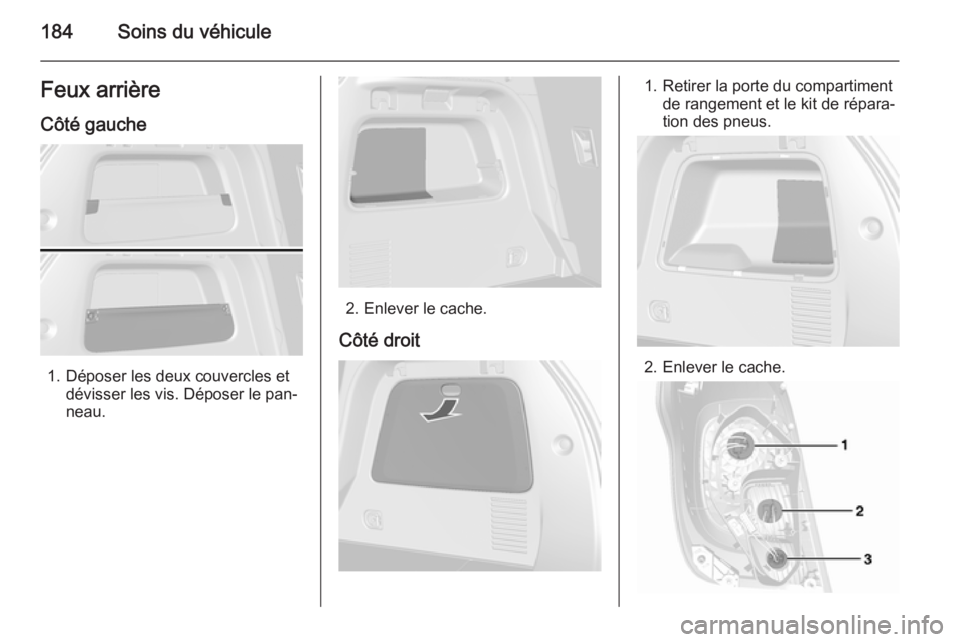

184Soins du véhiculeFeux arrièreCôté gauche
1. Déposer les deux couvercles et dévisser les vis. Déposer le pan‐
neau.
2. Enlever le cache.
Côté droit
1. Retirer la porte du compartiment de rangement et le kit de répara‐
tion des pneus.
2. Enlever le cache.

Soins du véhicule185
3. Feu arrière/stop (1)Clignotant (2)
Feu de recul (3)
4. Enlever le support d'ampoule. Dé‐
poser l'ampoule et la remplacer.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Poser
l'ensemble de feu arrière dans la
carrosserie et serrer. Fermer les
couvercles et les encliqueter.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Clignotants latéraux
Si les feux ne fonctionnent pas, les
faire vérifier par un atelier.
Troisième feu stop
Si le troisième feu stop ne fonctionne pas, le faire vérifier par un atelier.

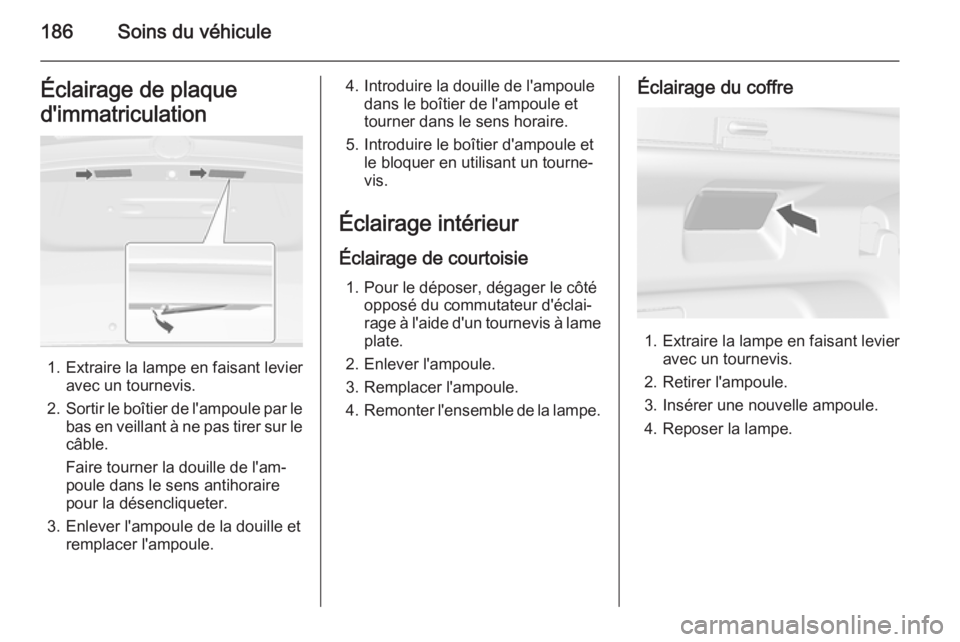

186Soins du véhiculeÉclairage de plaque
d'immatriculation
1. Extraire la lampe en faisant levier avec un tournevis.
2. Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le câble.
Faire tourner la douille de l'am‐
poule dans le sens antihoraire
pour la désencliqueter.
3. Enlever l'ampoule de la douille et remplacer l'ampoule.
4. Introduire la douille de l'ampouledans le boîtier de l'ampoule et
tourner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.
Éclairage intérieur
Éclairage de courtoisie 1. Pour le déposer, dégager le côté opposé du commutateur d'éclai‐
rage à l'aide d'un tournevis à lame plate.
2. Enlever l'ampoule. 3. Remplacer l'ampoule.
4. Remonter l'ensemble de la lampe.Éclairage du coffre
1. Extraire la lampe en faisant levier
avec un tournevis.
2. Retirer l'ampoule.
3. Insérer une nouvelle ampoule.
4. Reposer la lampe.

Soins du véhicule187Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Certains fusibles principaux se trou‐ vent dans une boîte au-dessus de laborne positive de la batterie. Si né‐
cessaire, les faire remplacer par un atelier.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fu‐
sibles, se reporter à l'étiquette appo‐ sée sur la boîte à fusibles.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer l'extracteur de fusible sur les
différents types de fusibles, par le
haut ou par le côté, et retirer le fusible.Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve dans le
compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.

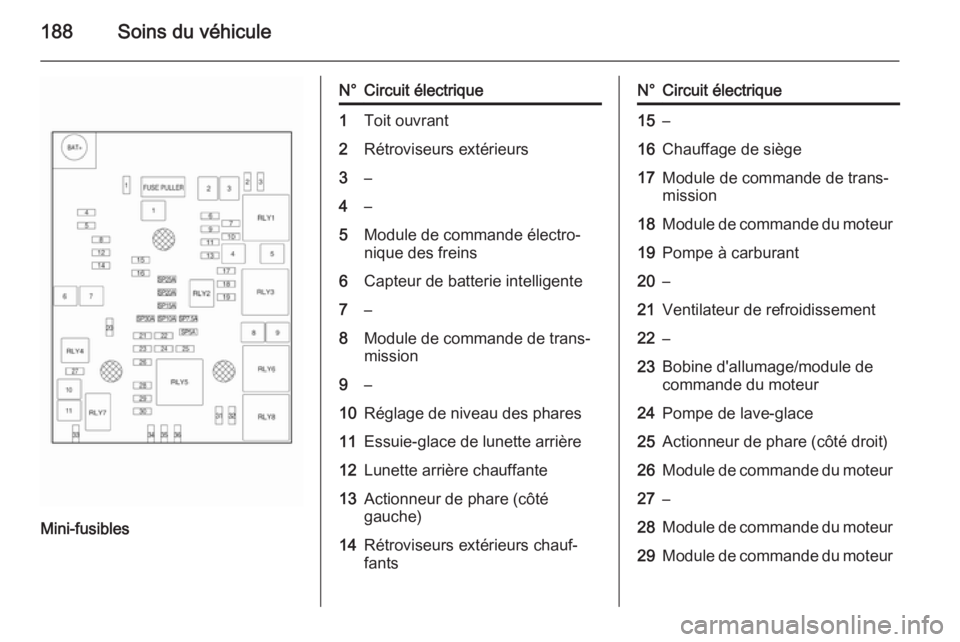

188Soins du véhicule
Mini-fusibles
N°Circuit électrique1Toit ouvrant2Rétroviseurs extérieurs3–4–5Module de commande électro‐
nique des freins6Capteur de batterie intelligente7–8Module de commande de trans‐
mission9–10Réglage de niveau des phares11Essuie-glace de lunette arrière12Lunette arrière chauffante13Actionneur de phare (côté
gauche)14Rétroviseurs extérieurs chauf‐
fantsN°Circuit électrique15–16Chauffage de siège17Module de commande de trans‐
mission18Module de commande du moteur19Pompe à carburant20–21Ventilateur de refroidissement22–23Bobine d'allumage/module de
commande du moteur24Pompe de lave-glace25Actionneur de phare (côté droit)26Module de commande du moteur27–28Module de commande du moteur29Module de commande du moteur
