OPEL MOKKA 2015.5 Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine189
9. Jätkake parempoolse esirehvigaja korrake 8. sammus kirjeldatud
toiminguid.
10. Jätkake parempoolse tagarehviga ja korrake
8. sammus kirjeldatud toiminguid.
11. Jätkake vasakpoolse tagumise rehviga ja korrake 8. punktis
kirjeldatud toiminguid. Kaks helisignaali näitavad, et anduri
identifitseerimiskood on
juhipoolse tagarehviga seotud
ning TPMS-i andurite
sidumisprotsess pole enam
aktiivne.
12. Lülitage süüde välja.
13. Seadke kõigi nelja rehvi rehvirõhud soovitatud tasemele,
mis on näidatud rehvirõhu sildil.
14. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule
3 92.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad.Juhi infokeskuses (DIC) kuvatud
rehvirõhk näitab tegelikku rehvirõhku.
Seetõttu on oluline kontrollida
rehvirõhku külmadel rehvidel.

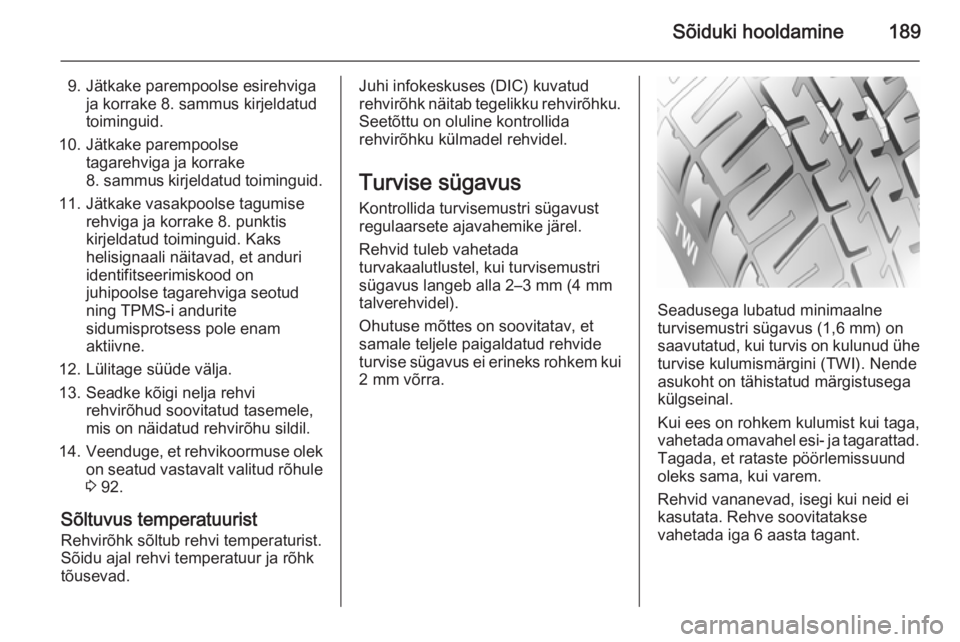

Turvise sügavus Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada omavahel esi- ja tagarattad. Tagada, et rataste pöörlemissuund
oleks sama, kui varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.

190Sõiduki hooldamineRehvide vahetus ja rattasuurus Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases vastavale sõidukile
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Valuvelgedega sõidukid:
Terasvelgede paigaldamisel
valuvelgede mutritega, nt
talverehvide vahetamisel, ei saa
terasvelgedele rattakilpe paigaldada.

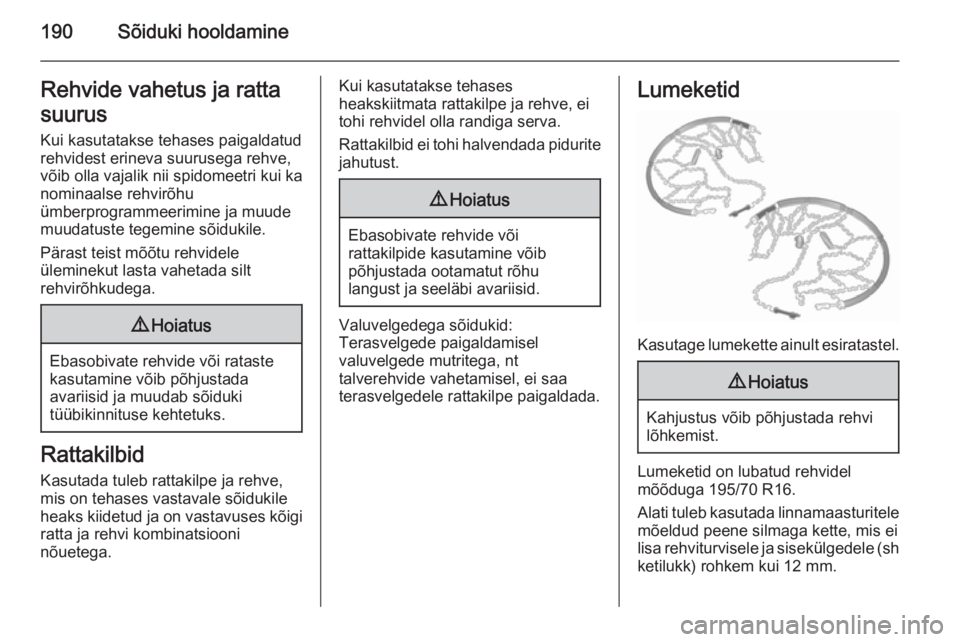

Lumeketid
Kasutage lumekette ainult esiratastel.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid on lubatud rehvidel
mõõduga 195/70 R16.
Alati tuleb kasutada linnamaasturitele mõeldud peene silmaga kette, mis ei
lisa rehviturvisele ja sisekülgedele (sh
ketilukk) rohkem kui 12 mm.

Sõiduki hooldamine191
Rehvidel suurusega 215/55 R18 on
lubatud kasutada ainult erilumekette, kui need on varustatud pöörlevaketirihmaga rehviturvisel, ratta
sisekülgedel ei ole ketiühendusi ning ketid ei lisa rehviturvisele rohkem kui
12 mm. Lisateavet sobivate
lumekettide kasutamise kohta selle
suurusega rehvidel küsige varuosade
edasimüüjalt või lumekettide tootjalt.
Lumeketid ei ole lubatud rehvidel
mõõduga 205/70 R16, 215/65 R16,
215/60 R17 ja 225/45 R19.
Lumeketid ei ole lubatud ajutisel
varurattal.

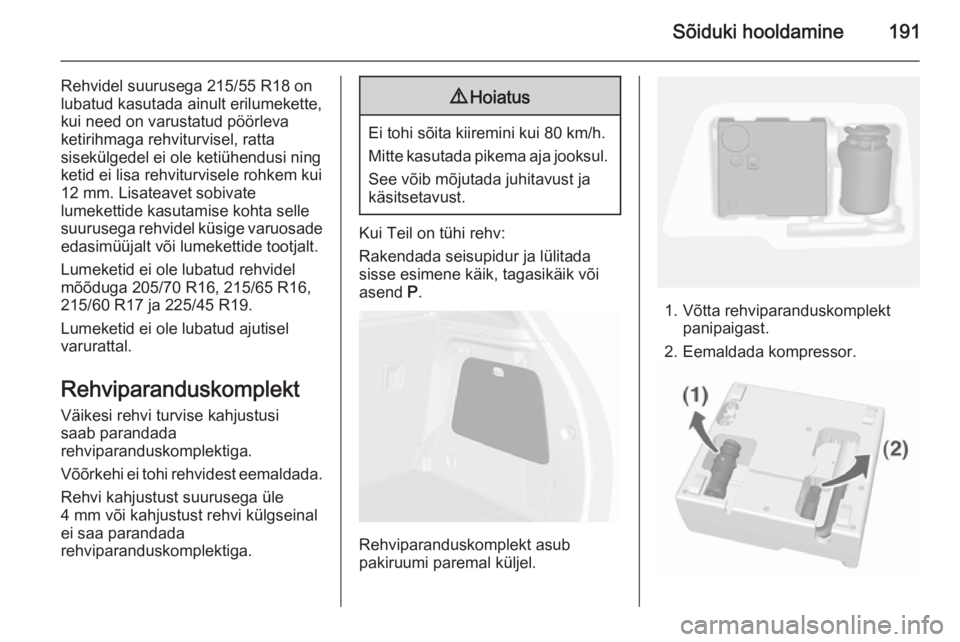

Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi
saab parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui Teil on tühi rehv:
Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt asub
pakiruumi paremal küljel.
1. Võtta rehviparanduskomplekt panipaigast.
2. Eemaldada kompressor.

192Sõiduki hooldamine

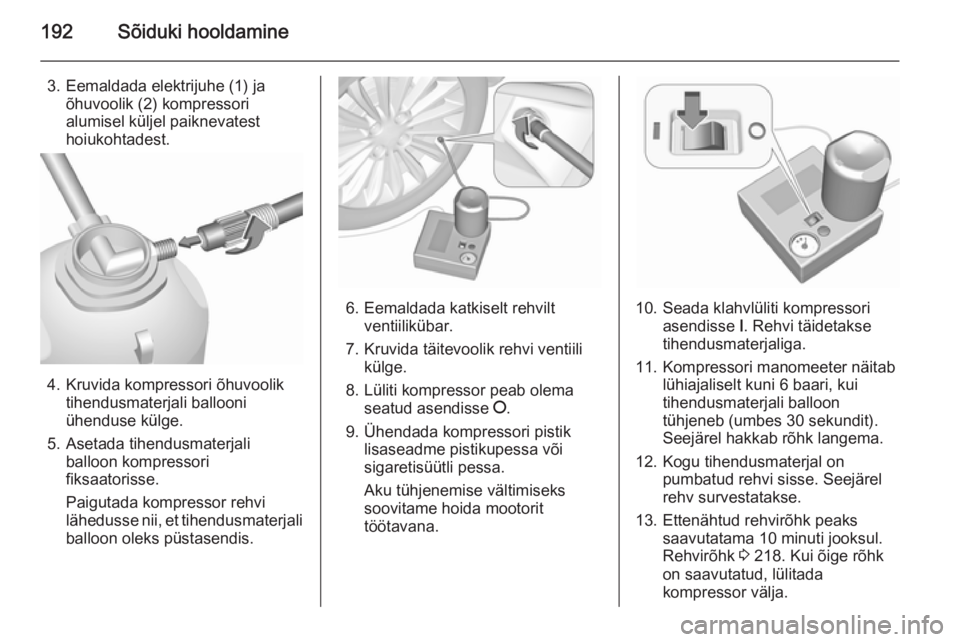

3. Eemaldada elektrijuhe (1) jaõhuvoolik (2) kompressori
alumisel küljel paiknevatest
hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik lisaseadme pistikupessa või
sigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 218. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.

Sõiduki hooldamine193

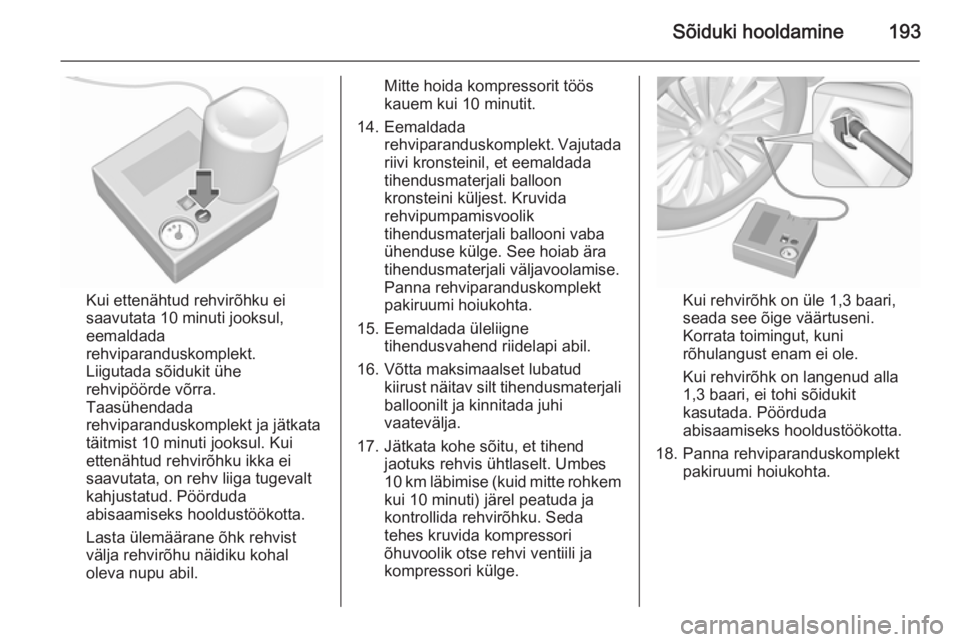

Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra. Taasühendada
rehviparanduskomplekt ja jätkata
täitmist 10 minuti jooksul. Kui
ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda
abisaamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Mitte hoida kompressorit töös
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt. Vajutada
riivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte rohkem
kui 10 minuti) järel peatuda ja
kontrollida rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda
abisaamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.

194Sõiduki hooldamine

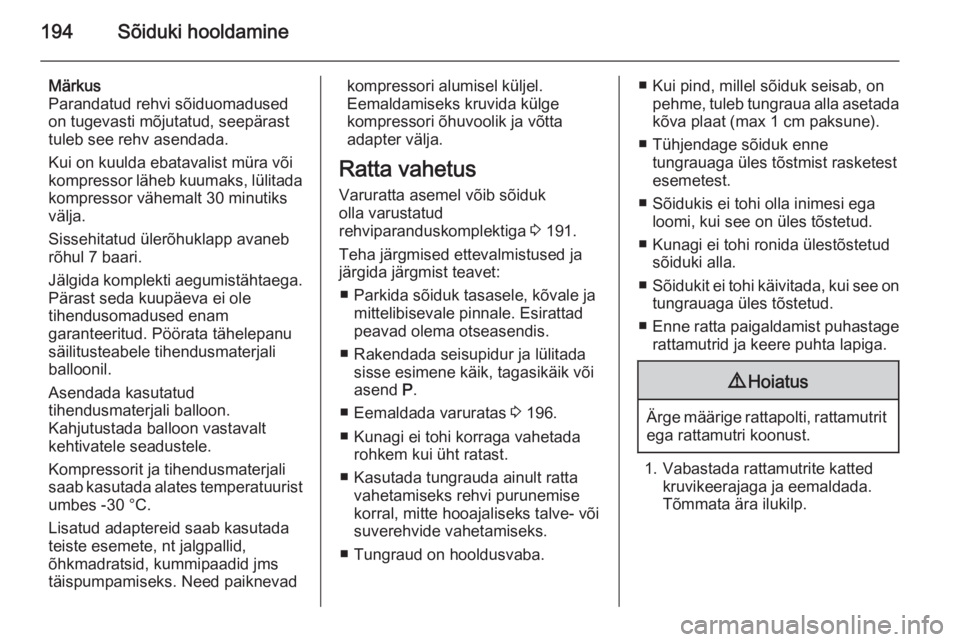

Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.
Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms täispumpamiseks. Need paiknevadkompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus Varuratta asemel võib sõiduk
olla varustatud
rehviparanduskomplektiga 3 191.
Teha järgmised ettevalmistused ja
järgida järgmist teavet:
■ Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale. Esirattad
peavad olema otseasendis.
■ Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.
■ Eemaldada varuratas 3 196.
■ Kunagi ei tohi korraga vahetada rohkem kui üht ratast.
■ Kasutada tungrauda ainult ratta vahetamiseks rehvi purunemise
korral, mitte hooajaliseks talve- või
suverehvide vahetamiseks.
■ Tungraud on hooldusvaba.■ Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla asetada
kõva plaat (max 1 cm paksune).
■ Tühjendage sõiduk enne tungrauaga üles tõstmist rasketestesemetest.
■ Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
■ Kunagi ei tohi ronida ülestõstetud sõiduki alla.
■ Sõidukit ei tohi käivitada, kui see on
tungrauaga üles tõstetud.
■ Enne ratta paigaldamist puhastage
rattamutrid ja keere puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite katted kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp.

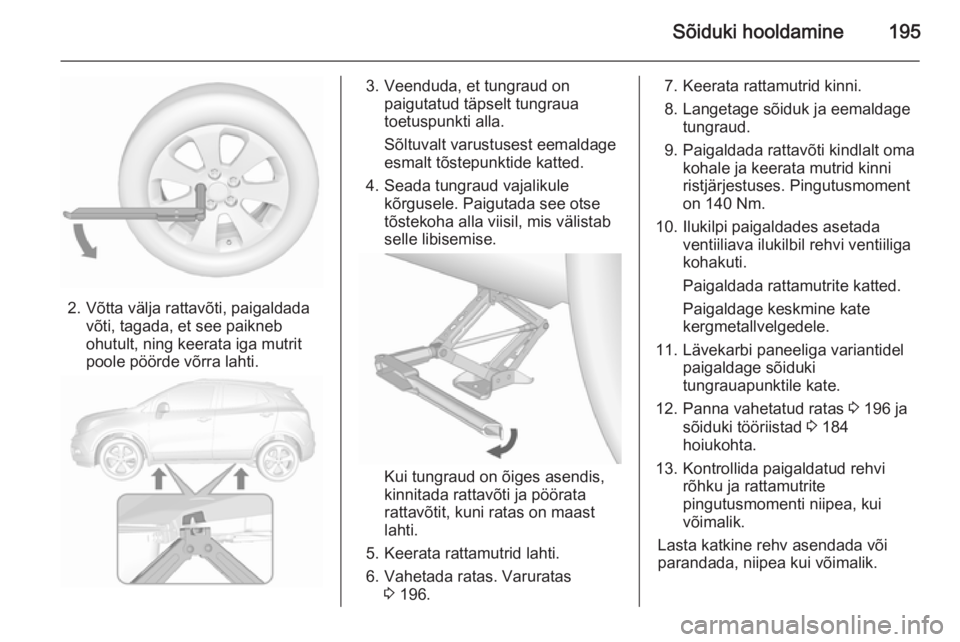

Sõiduki hooldamine195
2. Võtta välja rattavõti, paigaldadavõti, tagada, et see paikneb
ohutult, ning keerata iga mutrit
poole pöörde võrra lahti.
3. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
Sõltuvalt varustusest eemaldage esmalt tõstepunktide katted.
4. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattamutrid lahti. 6. Vahetada ratas. Varuratas 3 196.
7. Keerata rattamutrid kinni.
8. Langetage sõiduk ja eemaldage tungraud.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
10. Ilukilpi paigaldades asetada ventiiliava ilukilbil rehvi ventiiliga
kohakuti.
Paigaldada rattamutrite katted.
Paigaldage keskmine kate
kergmetallvelgedele.
11. Lävekarbi paneeliga variantidel paigaldage sõiduki
tungrauapunktile kate.
12. Panna vahetatud ratas 3 196 ja
sõiduki tööriistad 3 184
hoiukohta.
13. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.

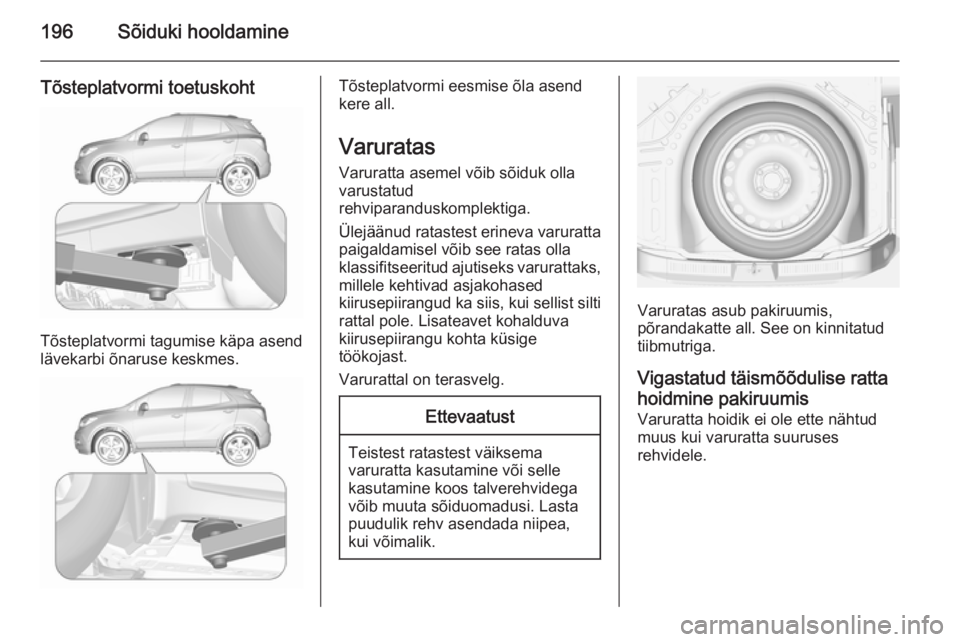

196Sõiduki hooldamine
Tõsteplatvormi toetuskoht
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõsteplatvormi eesmise õla asend
kere all.
Varuratas Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub pakiruumis,
põrandakatte all. See on kinnitatud
tiibmutriga.
Vigastatud täismõõdulise rattahoidmine pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.

Sõiduki hooldamine197

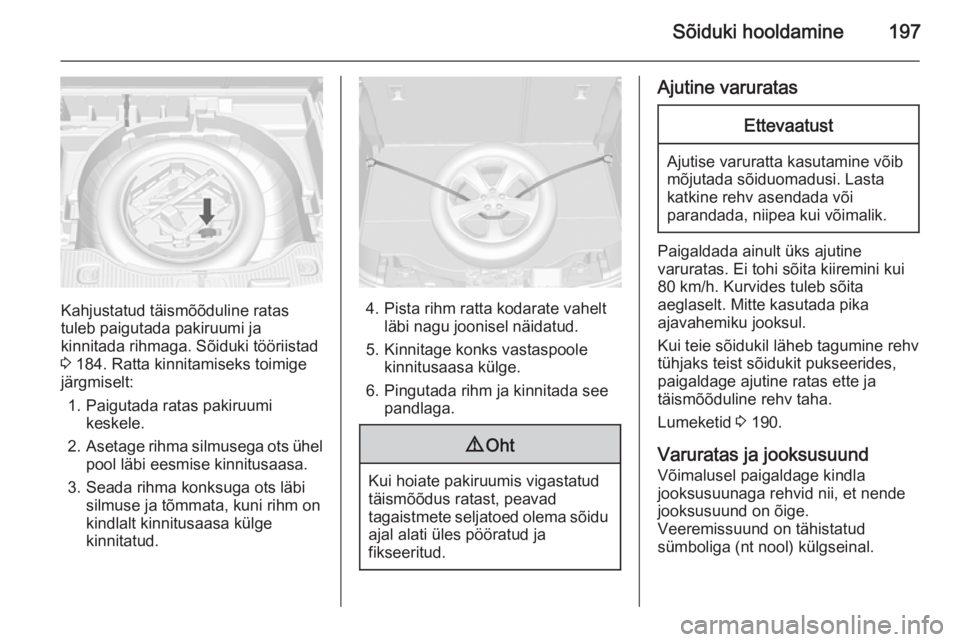

Kahjustatud täismõõduline ratas
tuleb paigutada pakiruumi ja
kinnitada rihmaga. Sõiduki tööriistad
3 184. Ratta kinnitamiseks toimige
järgmiselt:
1. Paigutada ratas pakiruumi keskele.
2. Asetage rihma silmusega ots ühel
pool läbi eesmise kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.4. Pista rihm ratta kodarate vahelt
läbi nagu joonisel näidatud.
5. Kinnitage konks vastaspoole kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.
9 Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
Ajutine varuratasEttevaatust
Ajutise varuratta kasutamine võib
mõjutada sõiduomadusi. Lasta
katkine rehv asendada või
parandada, niipea kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Mitte kasutada pika
ajavahemiku jooksul.
Kui teie sõidukil läheb tagumine rehv
tühjaks teist sõidukit pukseerides,
paigaldage ajutine ratas ette ja
täismõõduline rehv taha.
Lumeketid 3 190.
Varuratas ja jooksusuund Võimalusel paigaldage kindla
jooksusuunaga rehvid nii, et nende
jooksusuund on õige.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.

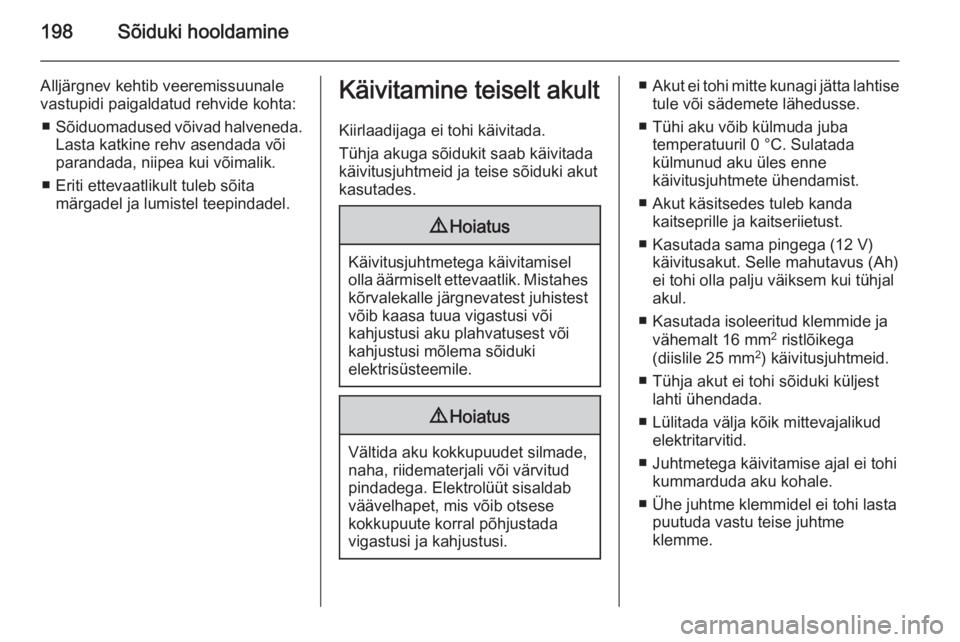

198Sõiduki hooldamine
Alljärgnev kehtib veeremissuunalevastupidi paigaldatud rehvide kohta:
■ Sõiduomadused võivad halveneda.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.
■ Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
■ Akut ei tohi mitte kunagi jätta lahtise
tule või sädemete lähedusse.
■ Tühi aku võib külmuda juba temperatuuril 0 °C. Sulatada
külmunud aku üles enne
käivitusjuhtmete ühendamist.
■ Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
■ Kasutada sama pingega (12 V) käivitusakut. Selle mahutavus (Ah)
ei tohi olla palju väiksem kui tühjal
akul.
■ Kasutada isoleeritud klemmide ja vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
) käivitusjuhtmeid.
■ Tühja akut ei tohi sõiduki küljest lahti ühendada.
■ Lülitada välja kõik mittevajalikud elektritarvitid.
■ Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
■ Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.
