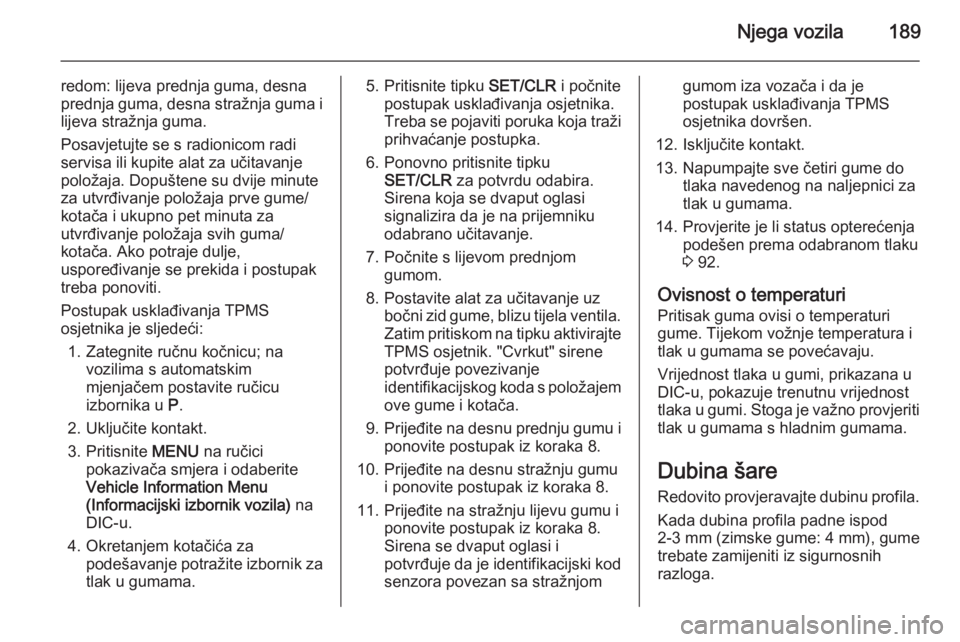

Njega vozila189
redom: lijeva prednja guma, desna
prednja guma, desna stražnja guma i
lijeva stražnja guma.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su dvije minute
za utvrđivanje položaja prve gume/
kotača i ukupno pet minuta za
utvrđivanje položaja svih guma/
kotača. Ako potraje dulje,
uspoređivanje se prekida i postupak
treba ponoviti.
Postupak usklađivanja TPMS
osjetnika je sljedeći:
1. Zategnite ručnu kočnicu; na vozilima s automatskim
mjenjačem postavite ručicu
izbornika u P.
2. Uključite kontakt. 3. Pritisnite MENU na ručici
pokazivača smjera i odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
DIC-u.
4. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.5. Pritisnite tipku SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži prihvaćanje postupka.
6. Ponovno pritisnite tipku SET/CLR za potvrdu odabira.
Sirena koja se dvaput oglasi
signalizira da je na prijemniku odabrano učitavanje.
7. Počnite s lijevom prednjom gumom.
8. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku aktivirajte TPMS osjetnik. "Cvrkut" sirene
potvrđuje povezivanje
identifikacijskog koda s položajem
ove gume i kotača.
9. Prijeđite na desnu prednju gumu i
ponovite postupak iz koraka 8.
10. Prijeđite na desnu stražnju gumu i ponovite postupak iz koraka 8.
11. Prijeđite na stražnju lijevu gumu i ponovite postupak iz koraka 8.
Sirena se dvaput oglasi i
potvrđuje da je identifikacijski kod senzora povezan sa stražnjomgumom iza vozača i da je
postupak usklađivanja TPMS
osjetnika dovršen.
12. Isključite kontakt.
13. Napumpajte sve četiri gume do tlaka navedenog na naljepnici za
tlak u gumama.
14. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 92.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednost tlaka u gumi, prikazana u
DIC-u, pokazuje trenutnu vrijednost
tlaka u gumi. Stoga je važno provjeriti tlak u gumama s hladnim gumama.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.

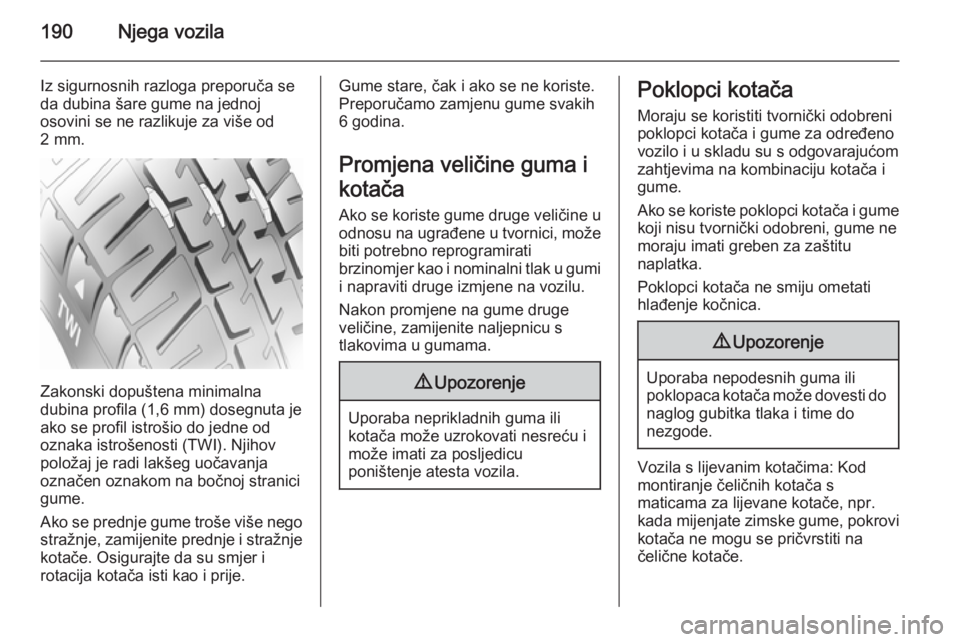

190Njega vozila
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, zamijenite prednje i stražnje
kotače. Osigurajte da su smjer i
rotacija kotača isti kao i prije.
Gume stare, čak i ako se ne koriste. Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s lijevanim kotačima: Kod
montiranje čeličnih kotača s
maticama za lijevane kotače, npr.
kada mijenjate zimske gume, pokrovi
kotača ne mogu se pričvrstiti na
čelične kotače.

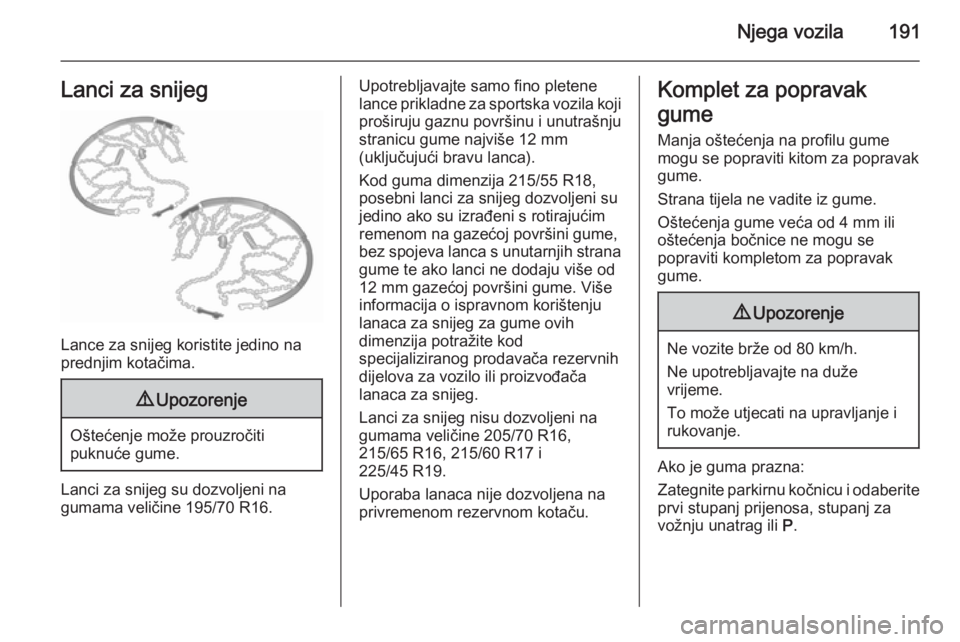

Njega vozila191Lanci za snijeg
Lance za snijeg koristite jedino na
prednjim kotačima.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg su dozvoljeni na
gumama veličine 195/70 R16.
Upotrebljavajte samo fino pletene
lance prikladne za sportska vozila koji proširuju gaznu površinu i unutrašnju
stranicu gume najviše 12 mm
(uključujući bravu lanca).
Kod guma dimenzija 215/55 R18,
posebni lanci za snijeg dozvoljeni su
jedino ako su izrađeni s rotirajućim
remenom na gazećoj površini gume,
bez spojeva lanca s unutarnjih strana
gume te ako lanci ne dodaju više od
12 mm gazećoj površini gume. Više
informacija o ispravnom korištenju
lanaca za snijeg za gume ovih
dimenzija potražite kod
specijaliziranog prodavača rezervnih dijelova za vozilo ili proizvođača
lanaca za snijeg.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 205/70 R16,
215/65 R16, 215/60 R17 i
225/45 R19.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.Komplet za popravak
gume Manja oštećenja na profilu gumemogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.

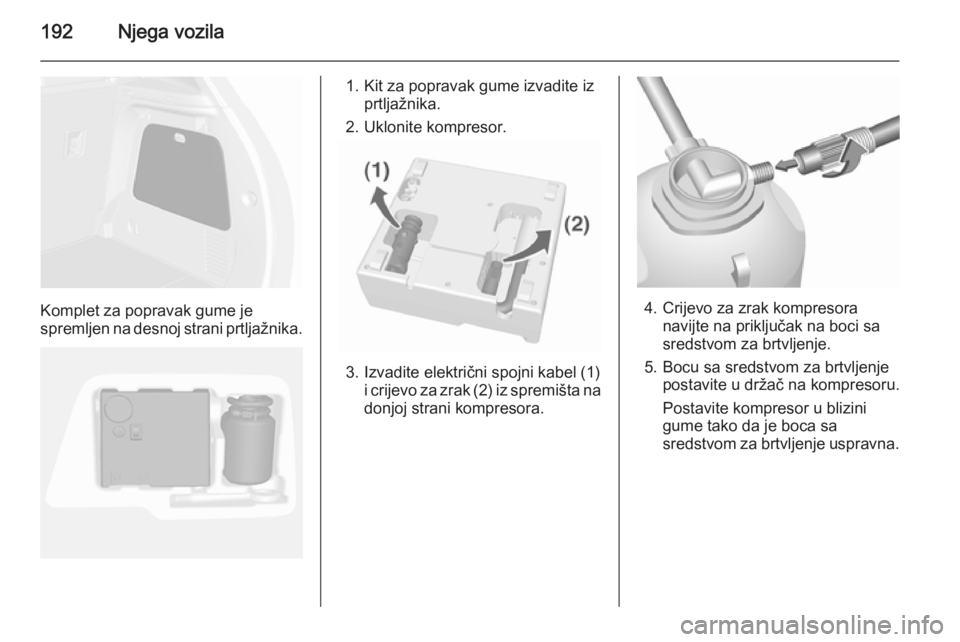

192Njega vozila
Komplet za popravak gume je
spremljen na desnoj strani prtljažnika.
1. Kit za popravak gume izvadite iz prtljažnika.
2. Uklonite kompresor.
3. Izvadite električni spojni kabel (1) i crijevo za zrak (2) iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.

Njega vozila193

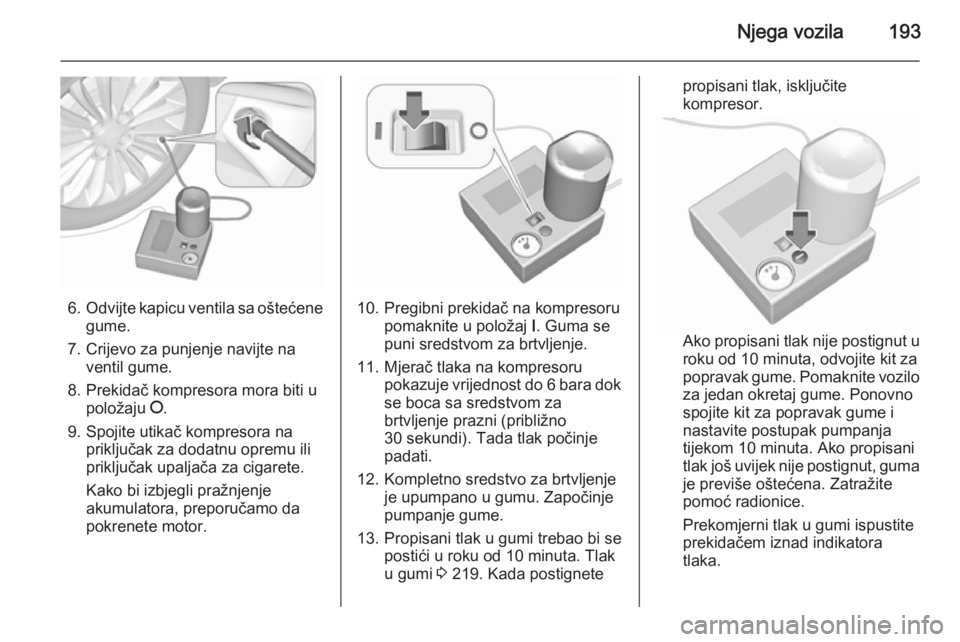

6.Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumi 3 219. Kada postignete
propisani tlak, isključite
kompresor.
Ako propisani tlak nije postignut u roku od 10 minuta, odvojite kit za
popravak gume. Pomaknite vozilo
za jedan okretaj gume. Ponovno
spojite kit za popravak gume i
nastavite postupak pumpanja tijekom 10 minuta. Ako propisani
tlak još uvijek nije postignut, guma je previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.

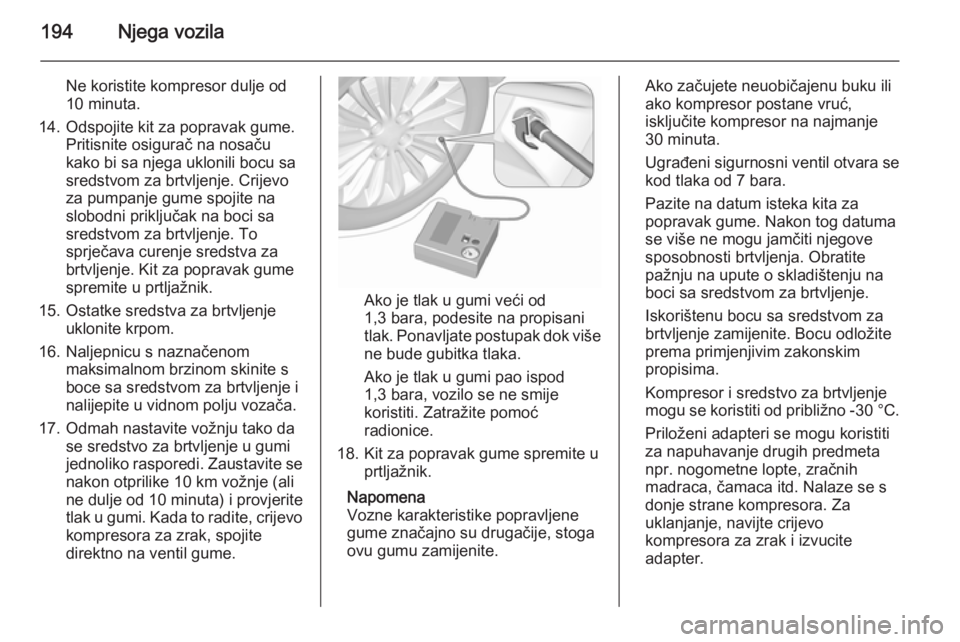

194Njega vozila
Ne koristite kompresor dulje od
10 minuta.
14. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se
nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Kada to radite, crijevo kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Za
uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.

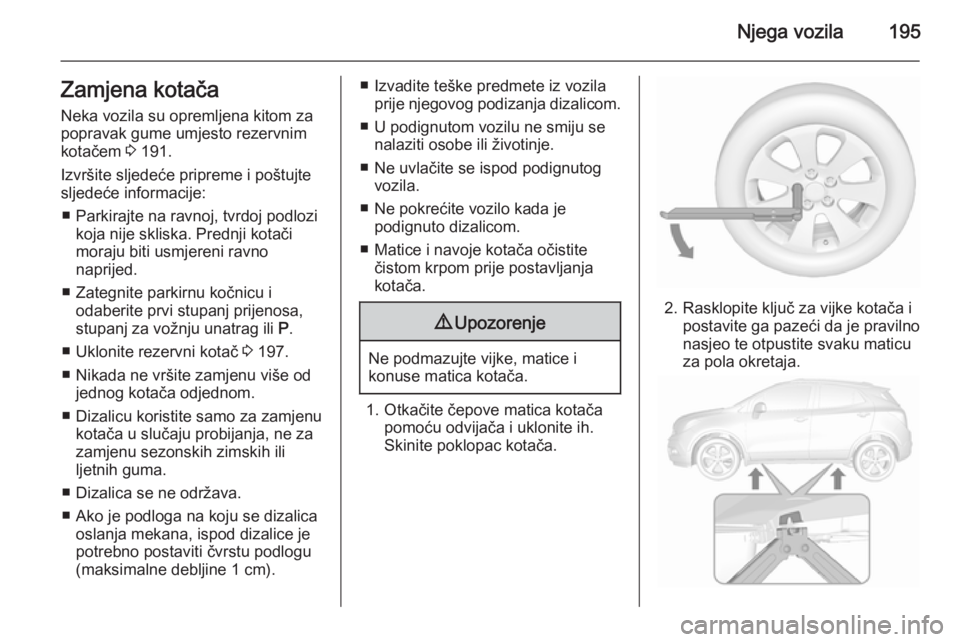

Njega vozila195Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 191.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
■ Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji kotači
moraju biti usmjereni ravno
naprijed.
■ Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
■ Uklonite rezervni kotač 3 197.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.
■ Dizalicu koristite samo za zamjenu kotača u slučaju probijanja, ne zazamjenu sezonskih zimskih ili
ljetnih guma.
■ Dizalica se ne održava.
■ Ako je podloga na koju se dizalica oslanja mekana, ispod dizalice je
potrebno postaviti čvrstu podlogu
(maksimalne debljine 1 cm).■ Izvadite teške predmete iz vozila prije njegovog podizanja dizalicom.
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.
■ Ne pokrećite vozilo kada je podignuto dizalicom.
■ Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača pomoću odvijača i uklonite ih.
Skinite poklopac kotača.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu za pola okretaja.

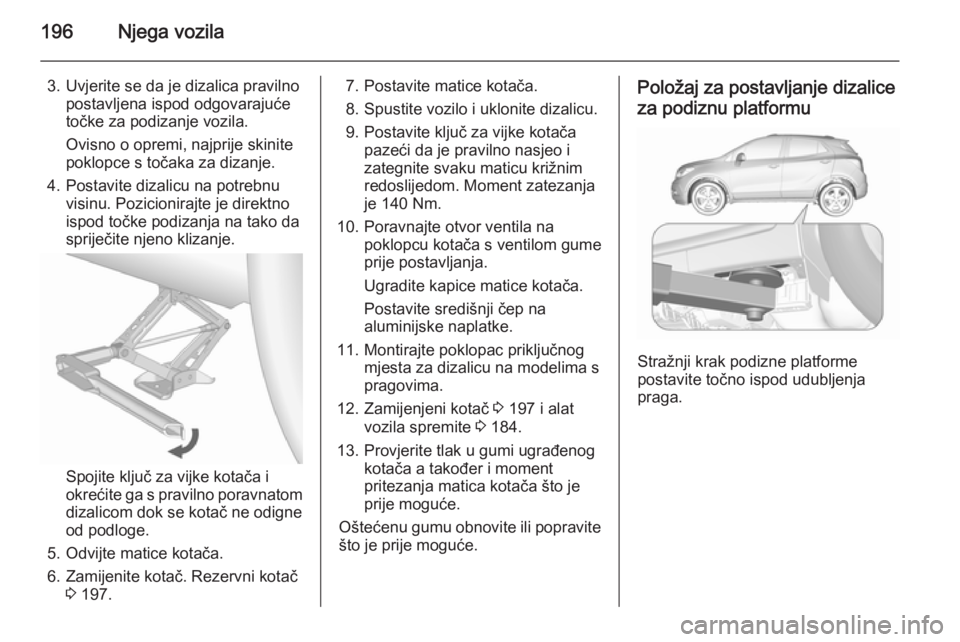

196Njega vozila
3. Uvjerite se da je dizalica pravilnopostavljena ispod odgovarajuće
točke za podizanje vozila.
Ovisno o opremi, najprije skinite
poklopce s točaka za dizanje.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 197.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
Postavite središnji čep na
aluminijske naplatke.
11. Montirajte poklopac priključnog mjesta za dizalicu na modelima s
pragovima.
12. Zamijenjeni kotač 3 197 i alat
vozila spremite 3 184.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj za postavljanje dizalice
za podiznu platformu
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.

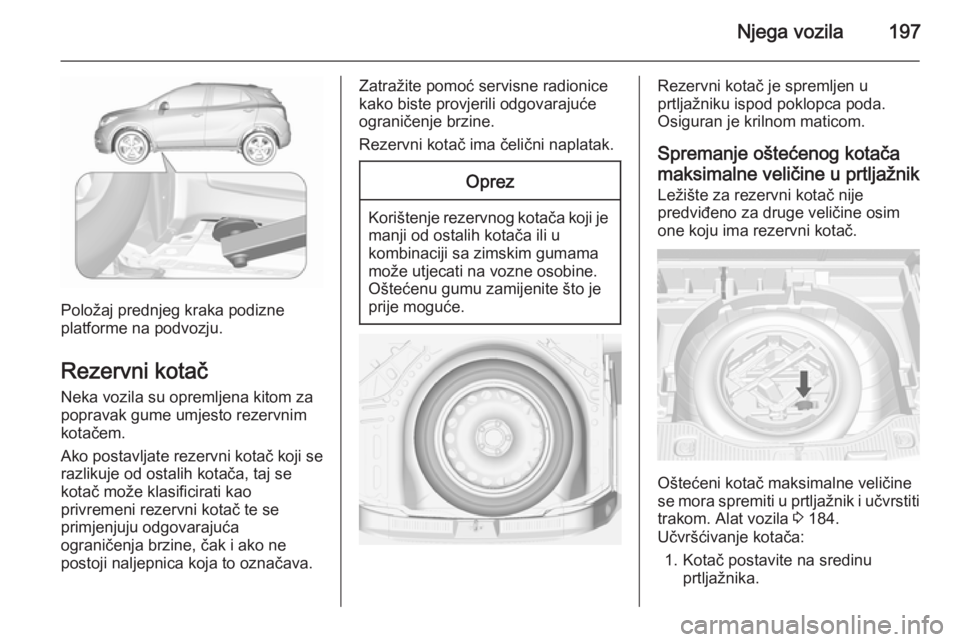

Njega vozila197
Položaj prednjeg kraka podizne
platforme na podvozju.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.
Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač ima čelični naplatak.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Osiguran je krilnom maticom.
Spremanje oštećenog kotačamaksimalne veličine u prtljažnik
Ležište za rezervni kotač nije
predviđeno za druge veličine osim
one koju ima rezervni kotač.
Oštećeni kotač maksimalne veličine
se mora spremiti u prtljažnik i učvrstiti
trakom. Alat vozila 3 184.
Učvršćivanje kotača:
1. Kotač postavite na sredinu prtljažnika.

198Njega vozila
2.Kraj trake s omčom provucite kroz
ušicu za vezanje na jednoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.
4. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
5. Kuku zakačite za suprotnu ušicu za učvršćivanje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.
Privremeni rezervni kotač
Oprez
Korištenje privremenog rezervnog kotača može utjecati na vozne
osobine. Oštećenu gumu obnovite
ili popravite što je prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
U slučaju puknuća jedne od stražnjih
guma tijekom vuče drugog vozila,
privremeni rezervni kotač montirajte
sprijeda, a kotač maksimalnih
dimenzija straga.
Lanci za snijeg 3 191.
Rezervni kotač sa smjerom
okretanja Ako je moguće, gume s unaprijed
određenim smjerom okretanja
ugrađujte s propisanim smjerom
okretanja. Smjer okretanja raspoznat
ćete po simbolu (primjerice strelica)
na bočnici gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
■ Može utjecati na vozne osobine. Oštećenu gumu obnovite ili
popravite što je prije moguće.
■ Vozite posebice pažljivo na mokrim
i snijegom pokrivenim površinamaceste.
