Njega vozila179

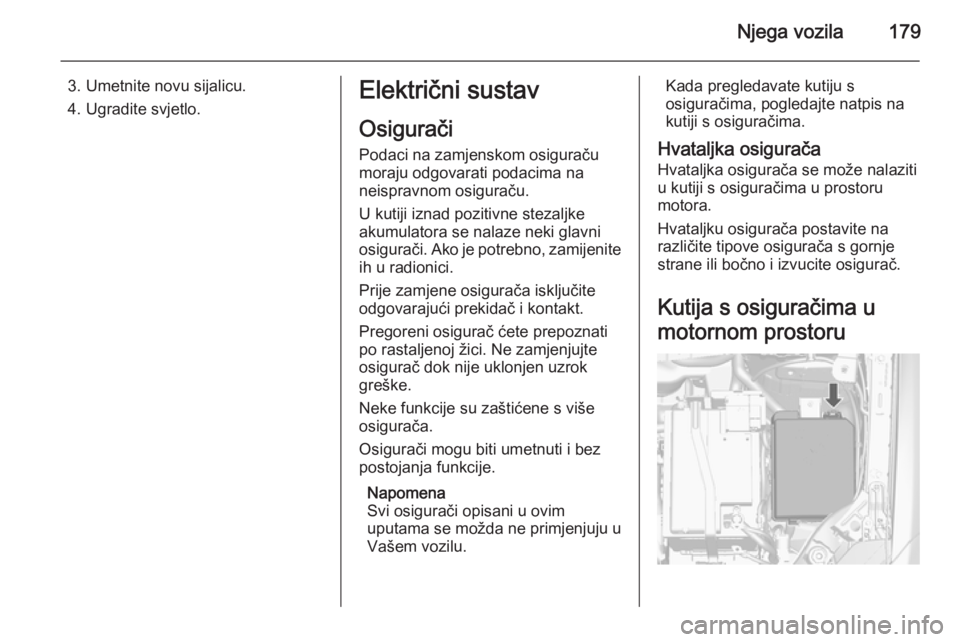

3. Umetnite novu sijalicu.
4. Ugradite svjetlo.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru

180Njega vozila

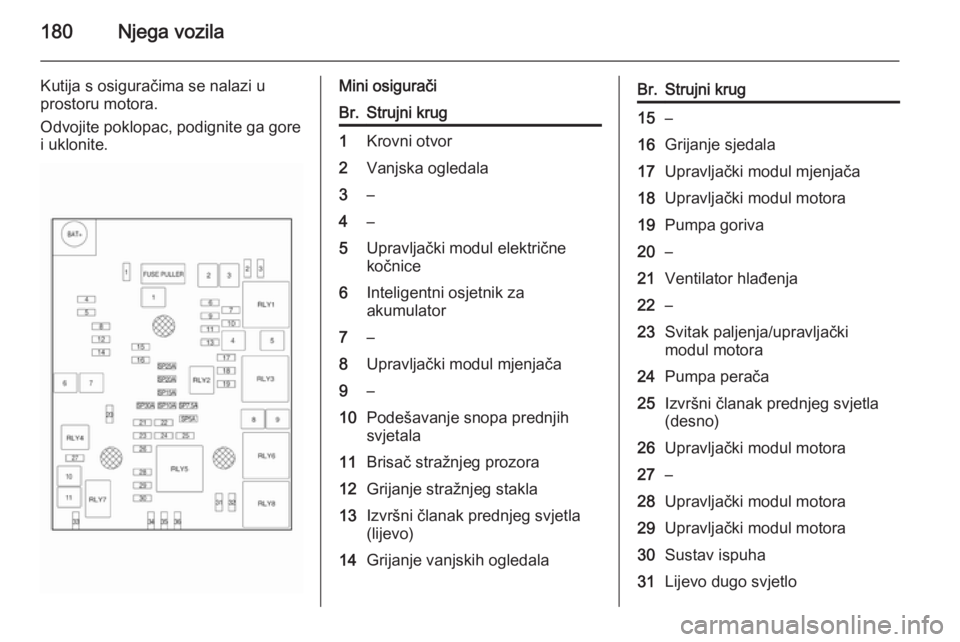

Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.Mini osiguračiBr.Strujni krug1Krovni otvor2Vanjska ogledala3–4–5Upravljački modul električne kočnice6Inteligentni osjetnik za
akumulator7–8Upravljački modul mjenjača9–10Podešavanje snopa prednjih
svjetala11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Izvršni članak prednjeg svjetla
(lijevo)14Grijanje vanjskih ogledalaBr.Strujni krug15–16Grijanje sjedala17Upravljački modul mjenjača18Upravljački modul motora19Pumpa goriva20–21Ventilator hlađenja22–23Svitak paljenja/upravljački
modul motora24Pumpa perača25Izvršni članak prednjeg svjetla
(desno)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Sustav ispuha31Lijevo dugo svjetlo

Njega vozila181

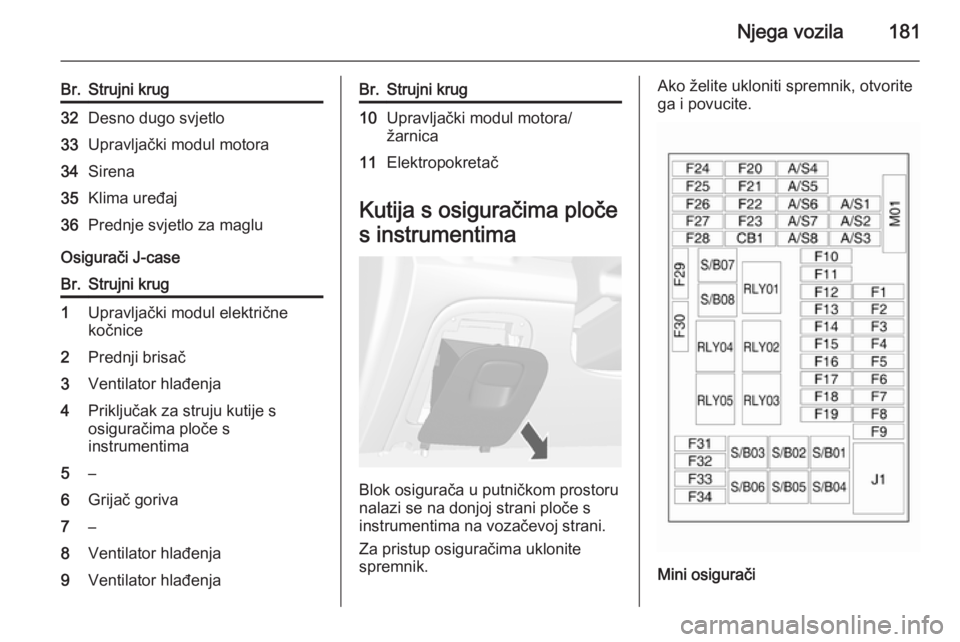

Br.Strujni krug32Desno dugo svjetlo33Upravljački modul motora34Sirena35Klima uređaj36Prednje svjetlo za maglu
Osigurači J-case
Br.Strujni krug1Upravljački modul električne
kočnice2Prednji brisač3Ventilator hlađenja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7–8Ventilator hlađenja9Ventilator hlađenjaBr.Strujni krug10Upravljački modul motora/
žarnica11Elektropokretač
Kutija s osiguračima ploče
s instrumentima
Blok osigurača u putničkom prostoru
nalazi se na donjoj strani ploče s instrumentima na vozačevoj strani.
Za pristup osiguračima uklonite
spremnik.
Ako želite ukloniti spremnik, otvorite ga i povucite.
Mini osigurači

182Njega vozila

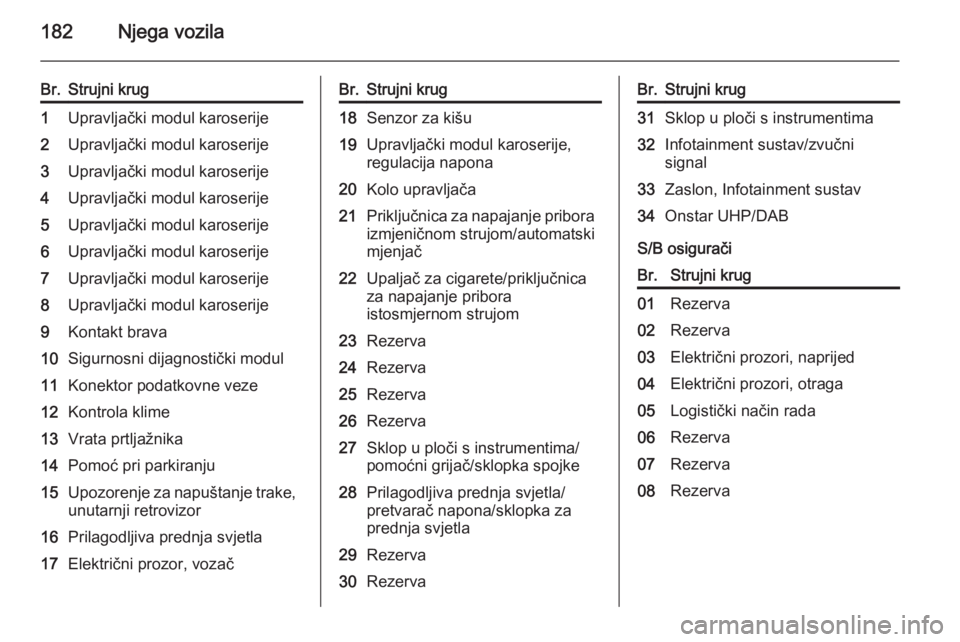

Br.Strujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje za napuštanje trake,
unutarnji retrovizor16Prilagodljiva prednja svjetla17Električni prozor, vozačBr.Strujni krug18Senzor za kišu19Upravljački modul karoserije,
regulacija napona20Kolo upravljača21Priključnica za napajanje pribora izmjeničnom strujom/automatski
mjenjač22Upaljač za cigarete/priključnica
za napajanje pribora
istosmjernom strujom23Rezerva24Rezerva25Rezerva26Rezerva27Sklop u ploči s instrumentima/
pomoćni grijač/sklopka spojke28Prilagodljiva prednja svjetla/
pretvarač napona/sklopka za
prednja svjetla29Rezerva30RezervaBr.Strujni krug31Sklop u ploči s instrumentima32Infotainment sustav/zvučni
signal33Zaslon, Infotainment sustav34Onstar UHP/DAB
S/B osigurači
Br.Strujni krug01Rezerva02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Rezerva07Rezerva08Rezerva

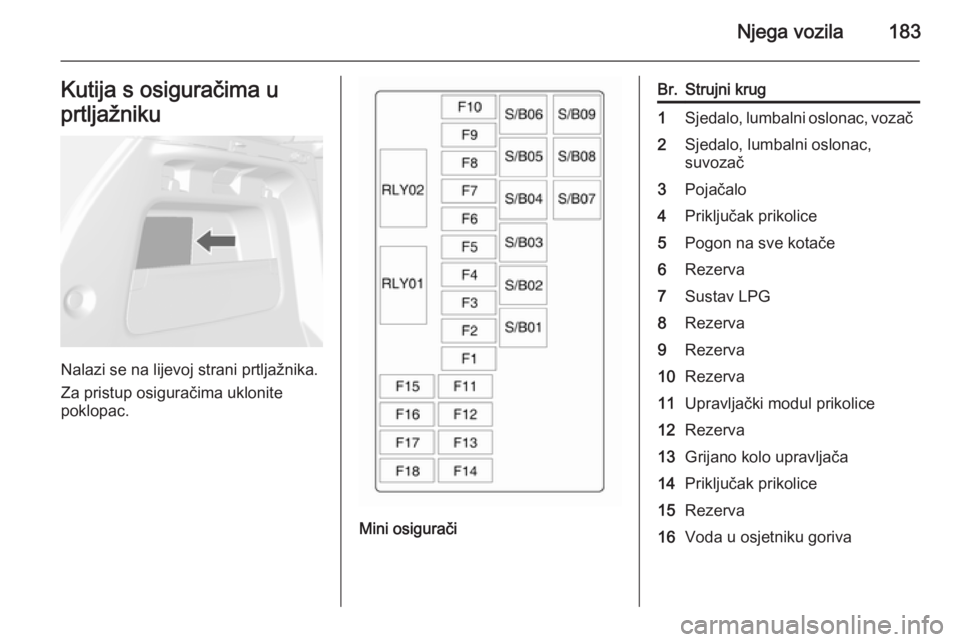

Njega vozila183Kutija s osiguračima u
prtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.
Mini osigurači
Br.Strujni krug1Sjedalo, lumbalni oslonac, vozač2Sjedalo, lumbalni oslonac,
suvozač3Pojačalo4Priključak prikolice5Pogon na sve kotače6Rezerva7Sustav LPG8Rezerva9Rezerva10Rezerva11Upravljački modul prikolice12Rezerva13Grijano kolo upravljača14Priključak prikolice15Rezerva16Voda u osjetniku goriva

184Njega vozila

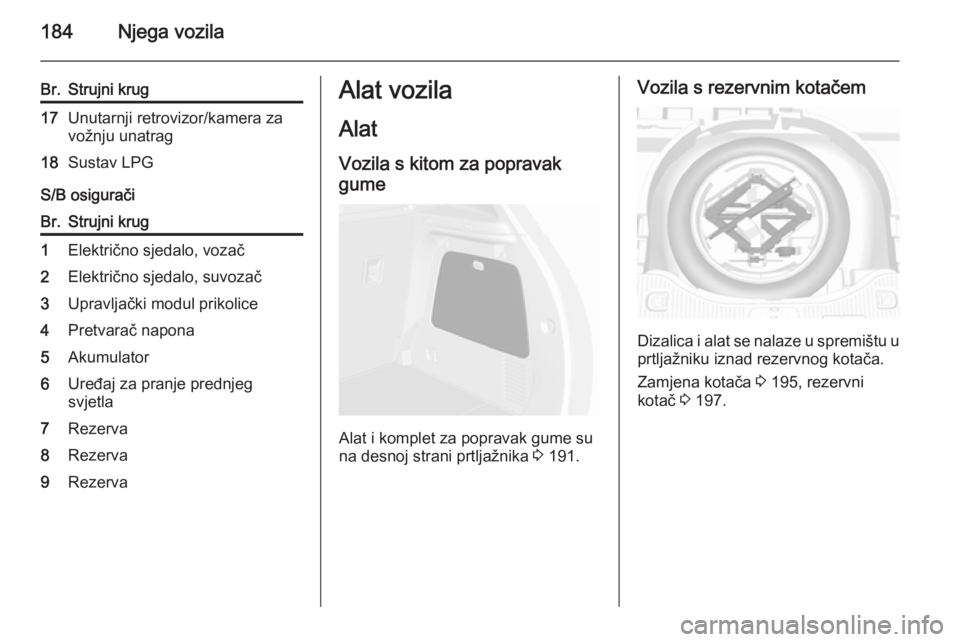

Br.Strujni krug17Unutarnji retrovizor/kamera za
vožnju unatrag18Sustav LPG
S/B osigurači
Br.Strujni krug1Električno sjedalo, vozač2Električno sjedalo, suvozač3Upravljački modul prikolice4Pretvarač napona5Akumulator6Uređaj za pranje prednjeg
svjetla7Rezerva8Rezerva9RezervaAlat vozila
Alat Vozila s kitom za popravakgume
Alat i komplet za popravak gume su
na desnoj strani prtljažnika 3 191.
Vozila s rezervnim kotačem
Dizalica i alat se nalaze u spremištu u
prtljažniku iznad rezervnog kotača.
Zamjena kotača 3 195, rezervni
kotač 3 197.

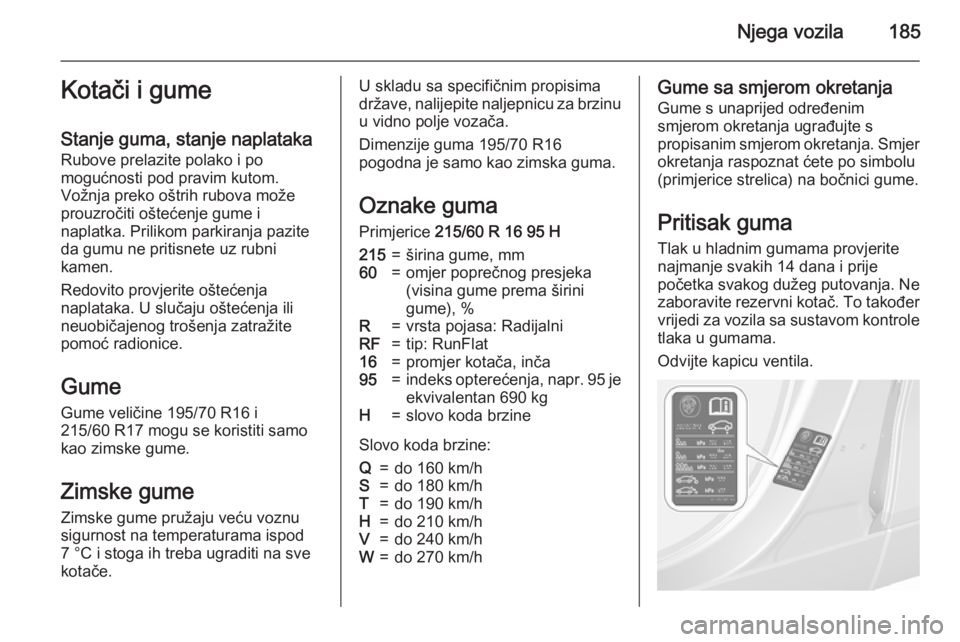

Njega vozila185Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Gume
Gume veličine 195/70 R16 i
215/60 R17 mogu se koristiti samo
kao zimske gume.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Dimenzije guma 195/70 R16
pogodna je samo kao zimska guma.
Oznake guma
Primjerice 215/60 R 16 95 H215=širina gume, mm60=omjer poprečnog presjeka
(visina gume prema širini
gume), %R=vrsta pojasa: RadijalniRF=tip: RunFlat16=promjer kotača, inča95=indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH=slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hGume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Odvijte kapicu ventila.

186Njega vozila

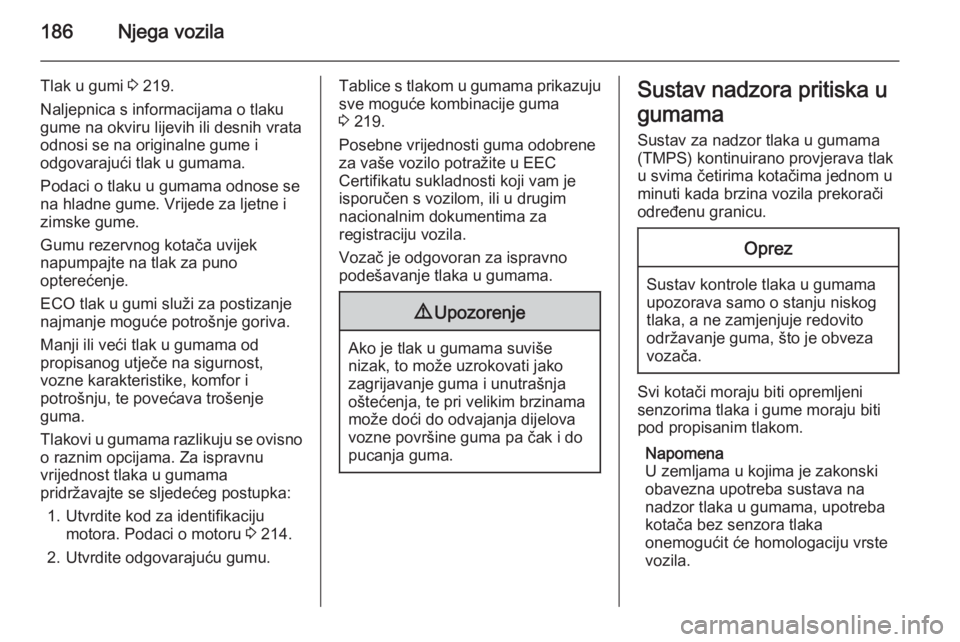

Tlak u gumi 3 219.
Naljepnica s informacijama o tlaku
gume na okviru lijevih ili desnih vrata
odnosi se na originalne gume i
odgovarajući tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 214.
2. Utvrdite odgovarajuću gumu.Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 219.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Sustav nadzora pritiska u
gumama
Sustav za nadzor tlaka u gumama
(TMPS) kontinuirano provjerava tlak
u svima četirima kotačima jednom u
minuti kada brzina vozila prekorači
određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.

Njega vozila187

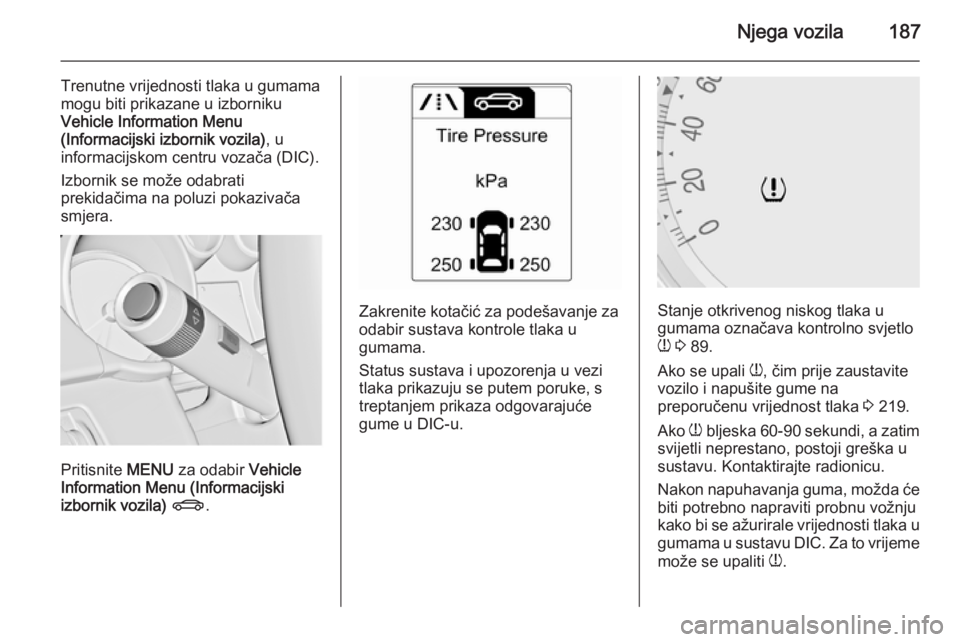

Trenutne vrijednosti tlaka u gumama
mogu biti prikazane u izborniku
Vehicle Information Menu
(Informacijski izbornik vozila) , u
informacijskom centru vozača (DIC).
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja u vezi
tlaka prikazuju se putem poruke, s
treptanjem prikaza odgovarajuće
gume u DIC-u.Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 89.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 219.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u
gumama u sustavu DIC. Za to vrijeme
može se upaliti w.

188Njega vozila

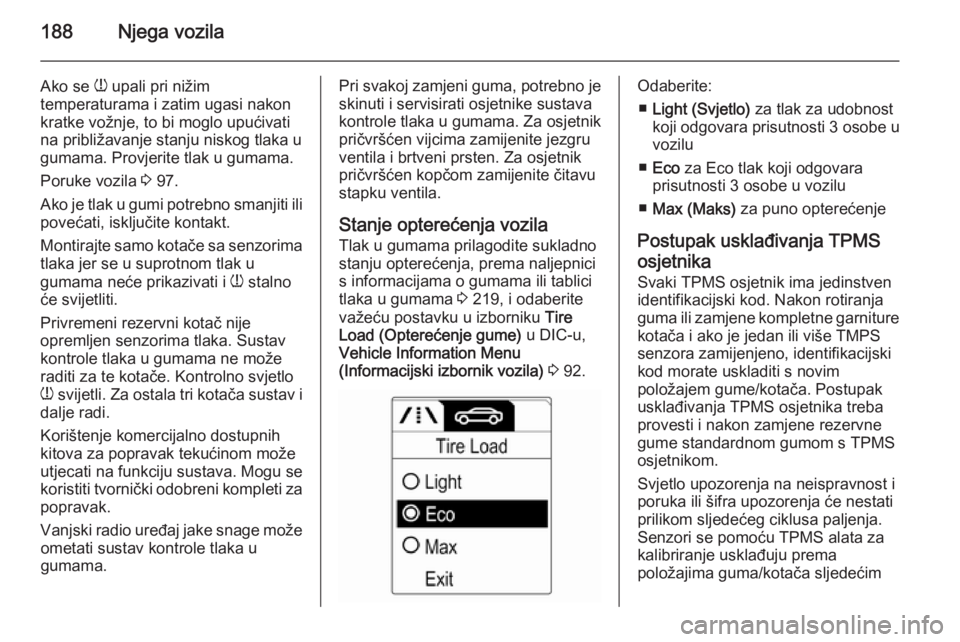

Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u gumama.
Poruke vozila 3 97.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te kotače. Kontrolno svjetlo
w svijetli. Za ostala tri kotača sustav i
dalje radi.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom zamijenite čitavu
stapku ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja, prema naljepnici
s informacijama o gumama ili tablici tlaka u gumama 3 219, i odaberite
važeću postavku u izborniku Tire
Load (Opterećenje gume) u DIC-u,
Vehicle Information Menu
(Informacijski izbornik vozila) 3 92.Odaberite:
■ Light (Svjetlo) za tlak za udobnost
koji odgovara prisutnosti 3 osobe u
vozilu
■ Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu
■ Max (Maks) za puno opterećenje
Postupak usklađivanja TPMS
osjetnika
Svaki TPMS osjetnik ima jedinstven identifikacijski kod. Nakon rotiranjaguma ili zamjene kompletne garniture kotača i ako je jedan ili više TMPS
senzora zamijenjeno, identifikacijski kod morate uskladiti s novim
položajem gume/kotača. Postupak
usklađivanja TPMS osjetnika treba
provesti i nakon zamjene rezervne
gume standardnom gumom s TPMS
osjetnikom.
Svjetlo upozorenja na neispravnost i
poruka ili šifra upozorenja će nestati
prilikom sljedećeg ciklusa paljenja.
Senzori se pomoću TPMS alata za
kalibriranje usklađuju prema
položajima guma/kotača sljedećim
