Fahrzeugwartung189

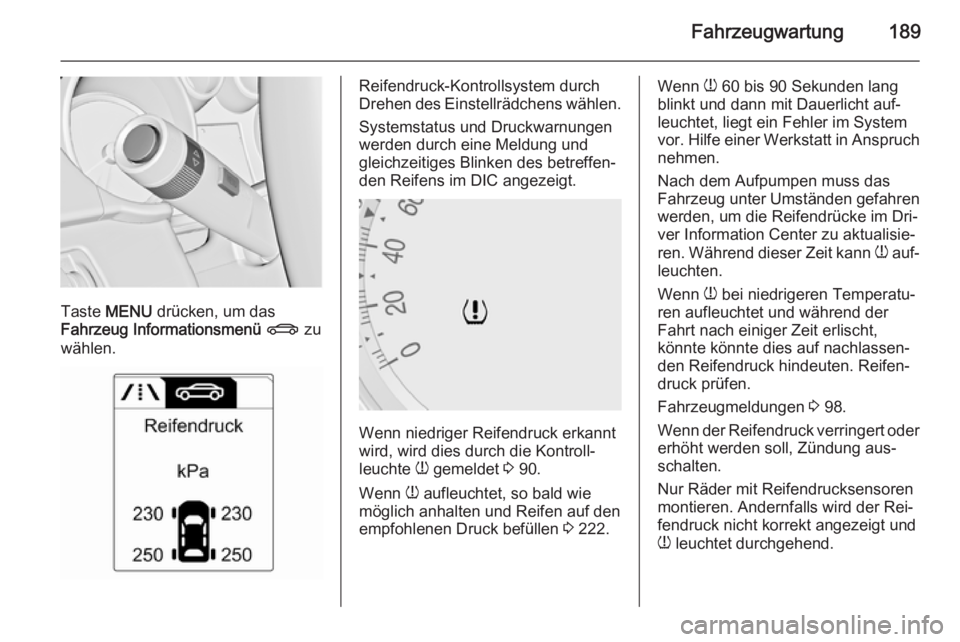

Taste MENU drücken, um das
Fahrzeug Informationsmenü X zu
wählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden durch eine Meldung und
gleichzeitiges Blinken des betreffen‐
den Reifens im DIC angezeigt.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 90.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 222.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann mit Dauerlicht auf‐
leuchtet, liegt ein Fehler im System
vor. Hilfe einer Werkstatt in Anspruch nehmen.
Nach dem Aufpumpen muss das
Fahrzeug unter Umständen gefahren
werden, um die Reifendrücke im Dri‐
ver Information Center zu aktualisie‐
ren. Während dieser Zeit kann w auf‐
leuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte könnte dies auf nachlassen‐
den Reifendruck hindeuten. Reifen‐ druck prüfen.
Fahrzeugmeldungen 3 98.
Wenn der Reifendruck verringert oder
erhöht werden soll, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Page 192 of 235

190Fahrzeugwartung

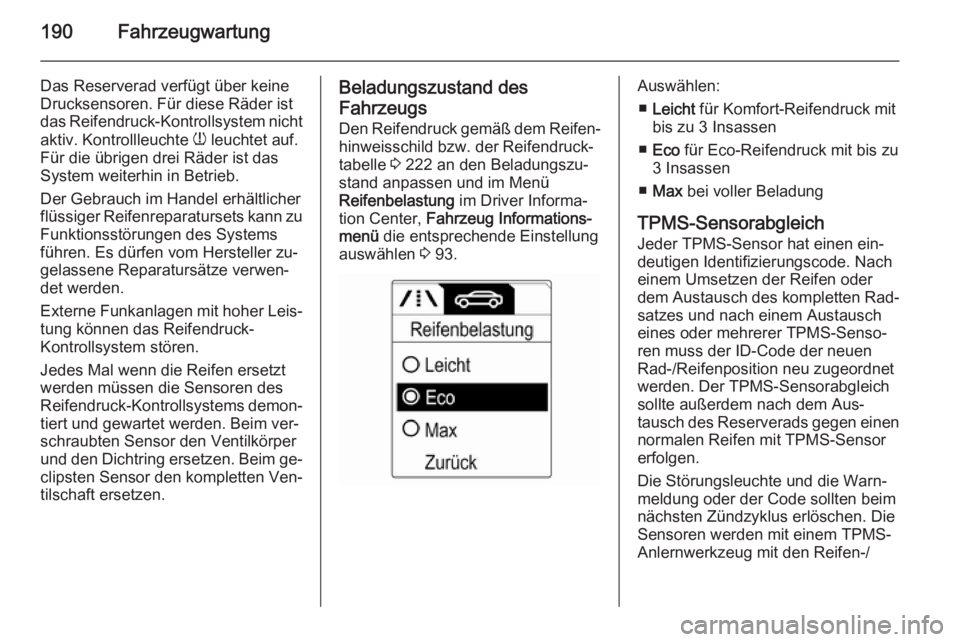

Das Reserverad verfügt über keine
Drucksensoren. Für diese Räder ist
das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-
Kontrollsystem stören.
Jedes Mal wenn die Reifen ersetzt
werden müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.Beladungszustand des
Fahrzeugs Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 222 an den Beladungszu‐
stand anpassen und im Menü
Reifenbelastung im Driver Informa‐
tion Center, Fahrzeug Informations‐
menü die entsprechende Einstellung
auswählen 3 93.Auswählen:
■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen
■ Max bei voller Beladung
TPMS-Sensorabgleich Jeder TPMS-Sensor hat einen ein‐
deutigen Identifizierungscode. Nach
einem Umsetzen der Reifen oder
dem Austausch des kompletten Rad‐ satzes und nach einem Austauscheines oder mehrerer TPMS-Senso‐
ren muss der ID-Code der neuen
Rad-/Reifenposition neu zugeordnet
werden. Der TPMS-Sensorabgleich
sollte außerdem nach dem Aus‐
tausch des Reserverads gegen einen
normalen Reifen mit TPMS-Sensor
erfolgen.
Die Störungsleuchte und die Warn‐
meldung oder der Code sollten beim
nächsten Zündzyklus erlöschen. Die
Sensoren werden mit einem TPMS-
Anlernwerkzeug mit den Reifen-/
Page 193 of 235

Fahrzeugwartung191

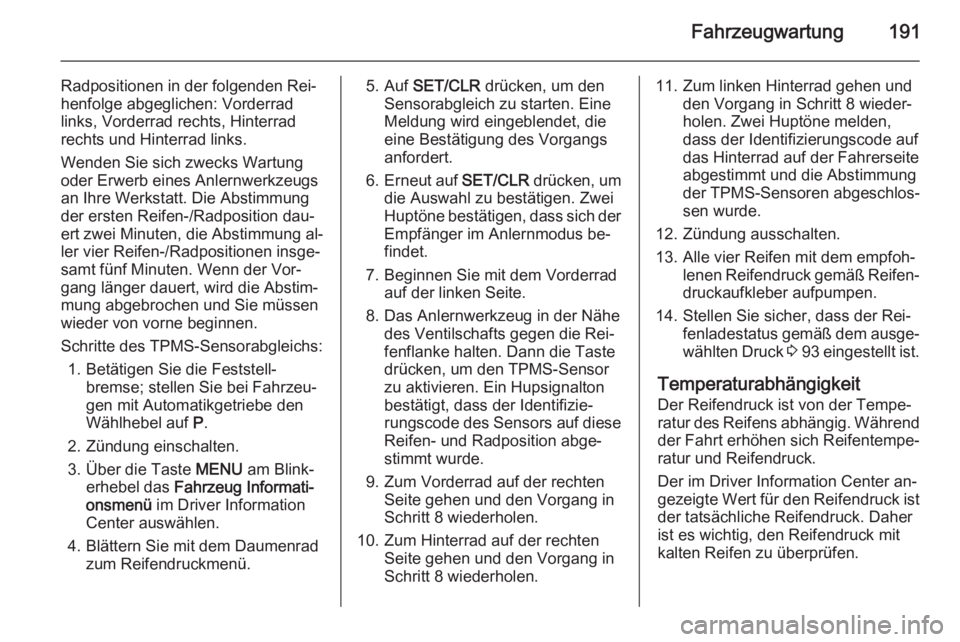

Radpositionen in der folgenden Rei‐
henfolge abgeglichen: Vorderrad
links, Vorderrad rechts, Hinterrad
rechts und Hinterrad links.
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an Ihre Werkstatt. Die Abstimmung
der ersten Reifen-/Radposition dau‐
ert zwei Minuten, die Abstimmung al‐
ler vier Reifen-/Radpositionen insge‐
samt fünf Minuten. Wenn der Vor‐
gang länger dauert, wird die Abstim‐
mung abgebrochen und Sie müssen
wieder von vorne beginnen.
Schritte des TPMS-Sensorabgleichs: 1. Betätigen Sie die Feststell‐ bremse; stellen Sie bei Fahrzeu‐gen mit Automatikgetriebe den
Wählhebel auf P.
2. Zündung einschalten.
3. Über die Taste MENU am Blink‐
erhebel das Fahrzeug Informati‐
onsmenü im Driver Information
Center auswählen.
4. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.5. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung wird eingeblendet, die
eine Bestätigung des Vorgangs
anfordert.
6. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne bestätigen, dass sich der Empfänger im Anlernmodus be‐
findet.
7. Beginnen Sie mit dem Vorderrad auf der linken Seite.
8. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann die Taste
drücken, um den TPMS-Sensor
zu aktivieren. Ein Hupsignalton
bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese
Reifen- und Radposition abge‐
stimmt wurde.
9. Zum Vorderrad auf der rechten Seite gehen und den Vorgang in
Schritt 8 wiederholen.
10. Zum Hinterrad auf der rechten Seite gehen und den Vorgang inSchritt 8 wiederholen.11. Zum linken Hinterrad gehen und den Vorgang in Schritt 8 wieder‐
holen. Zwei Huptöne melden,
dass der Identifizierungscode auf
das Hinterrad auf der Fahrerseite
abgestimmt und die Abstimmung
der TPMS-Sensoren abgeschlos‐
sen wurde.
12. Zündung ausschalten.
13. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Reifen‐
druckaufkleber aufpumpen.
14. Stellen Sie sicher, dass der Rei‐ fenladestatus gemäß dem ausge‐wählten Druck 3 93 eingestellt ist.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist der tatsächliche Reifendruck. Daher
ist es wichtig, den Reifendruck mit
kalten Reifen zu überprüfen.
Page 194 of 235

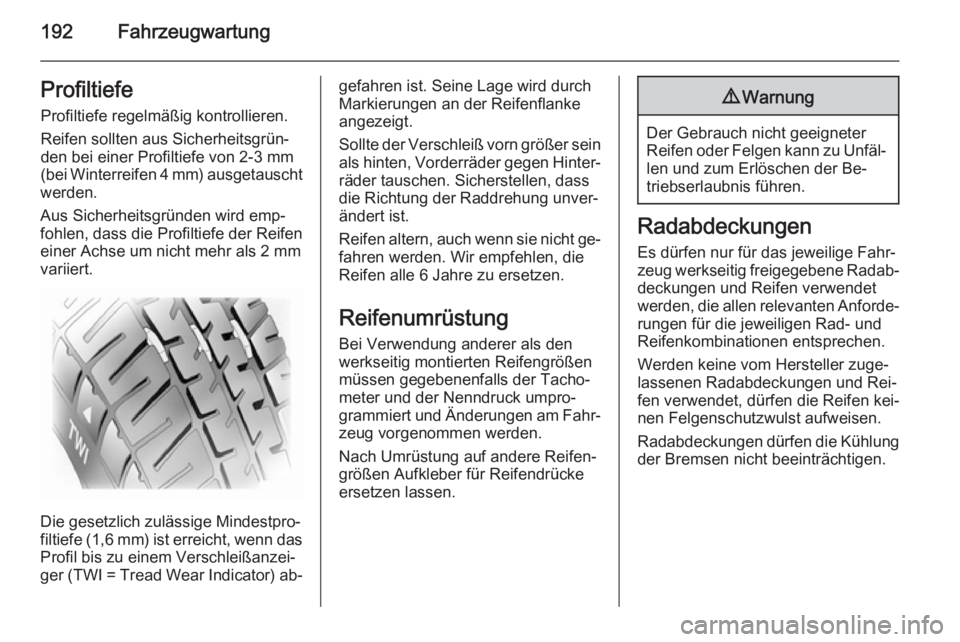

192FahrzeugwartungProfiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch Markierungen an der Reifenflanke
angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder gegen Hinter‐
räder tauschen. Sicherstellen, dass
die Richtung der Raddrehung unver‐
ändert ist.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
ReifenumrüstungBei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werkseitig freigegebene Radab‐
deckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- undReifenkombinationen entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und Rei‐
fen verwendet, dürfen die Reifen kei‐
nen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.
Page 195 of 235

Fahrzeugwartung1939Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Leichtmetallfelgen
Wenn Stahlfelgen mit Muttern für
Leichtmetallfelgen montiert werden -
z. B. beim Wechseln auf Winterberei‐
fung -, können die Radabdeckungen
nicht an den Stahlfelgen befestigt
werden.

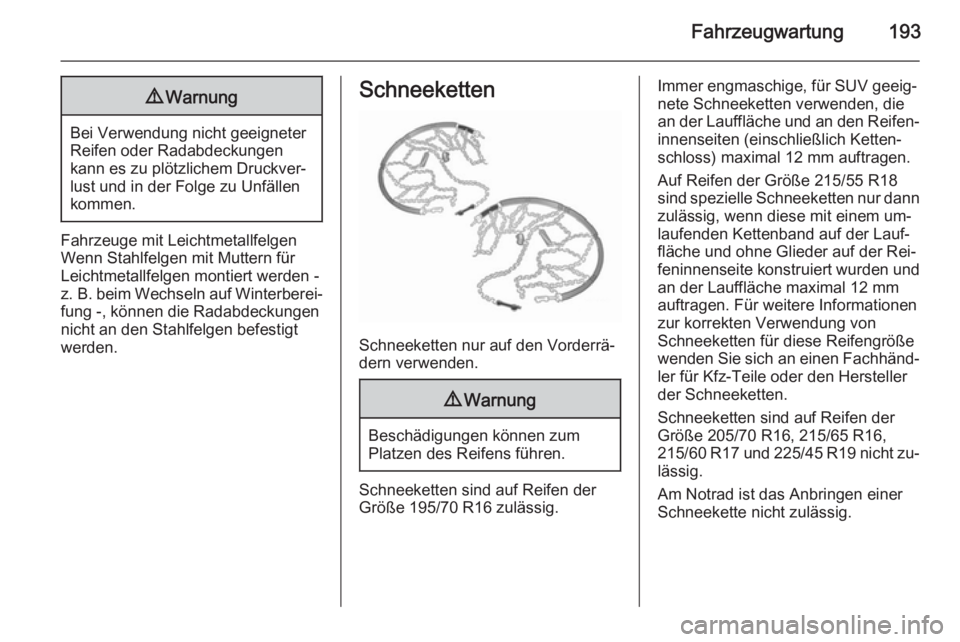

Schneeketten
Schneeketten nur auf den Vorderrä‐
dern verwenden.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf Reifen der Größe 195/70 R16 zulässig.
Immer engmaschige, für SUV geeig‐
nete Schneeketten verwenden, die
an der Lauffläche und an den Reifen‐
innenseiten (einschließlich Ketten‐
schloss) maximal 12 mm auftragen.
Auf Reifen der Größe 215/55 R18
sind spezielle Schneeketten nur dann zulässig, wenn diese mit einem um‐laufenden Kettenband auf der Lauf‐
fläche und ohne Glieder auf der Rei‐
feninnenseite konstruiert wurden und
an der Lauffläche maximal 12 mm
auftragen. Für weitere Informationen
zur korrekten Verwendung von
Schneeketten für diese Reifengröße
wenden Sie sich an einen Fachhänd‐ ler für Kfz-Teile oder den Hersteller
der Schneeketten.
Schneeketten sind auf Reifen der
Größe 205/70 R16, 215/65 R16,
215/60 R17 und 225/45 R19 nicht zu‐
lässig.
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Page 196 of 235

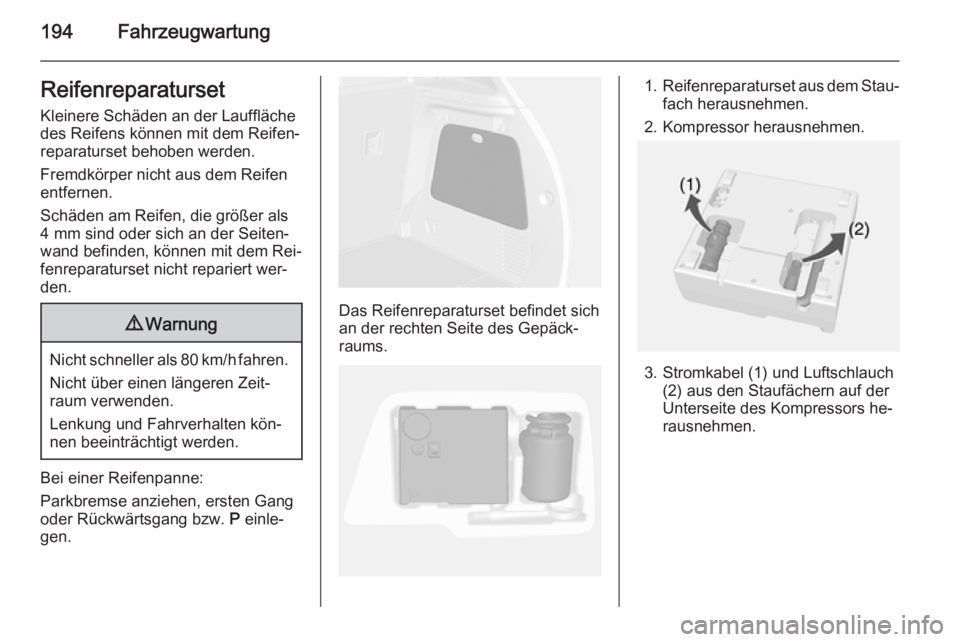

194FahrzeugwartungReifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐ fenreparaturset nicht repariert wer‐den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten kön‐
nen beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich an der rechten Seite des Gepäck‐
raums.
1. Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.
3. Stromkabel (1) und Luftschlauch (2) aus den Staufächern auf der
Unterseite des Kompressors he‐
rausnehmen.
Page 197 of 235

Fahrzeugwartung195

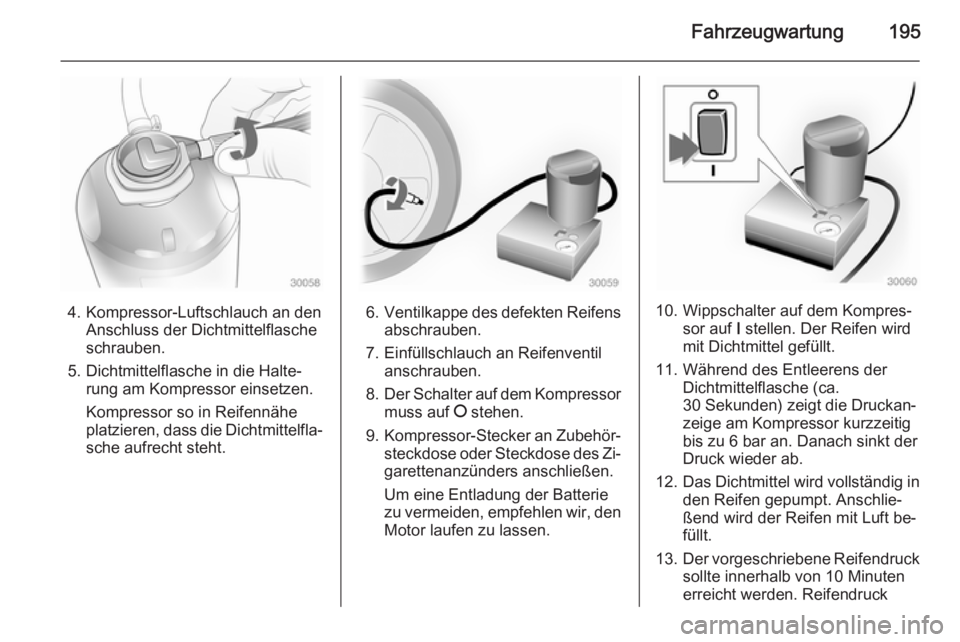

4. Kompressor-Luftschlauch an denAnschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des Zi‐ garettenanzünders anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐
zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
Page 198 of 235

196Fahrzeugwartung

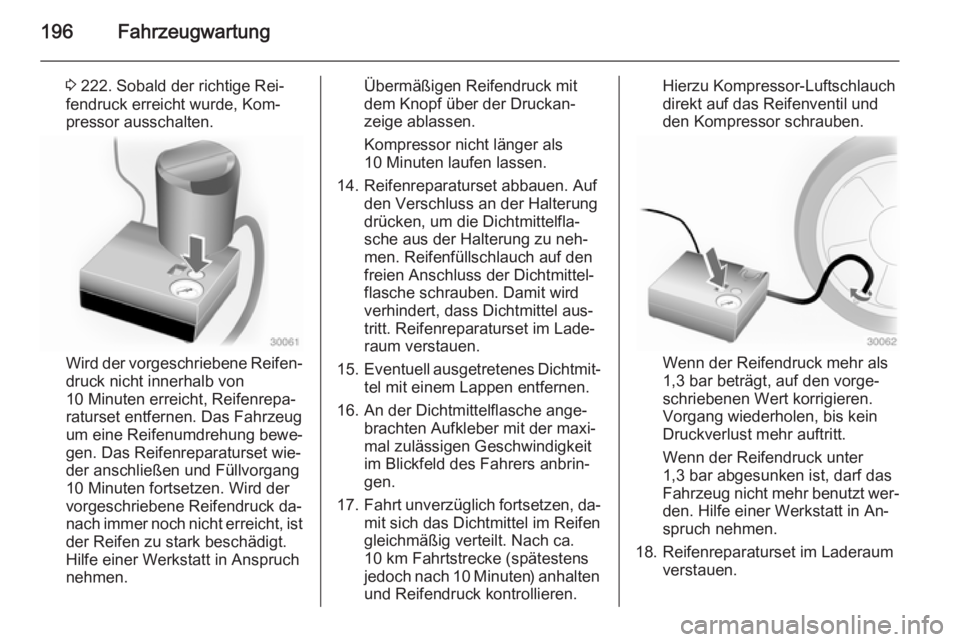

3 222. Sobald der richtige Rei‐
fendruck erreicht wurde, Kom‐
pressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
10 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck da‐
nach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.
Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Kompressor nicht länger als 10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch auf den freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Reifenreparaturset im Lade‐
raum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
17. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Page 199 of 235

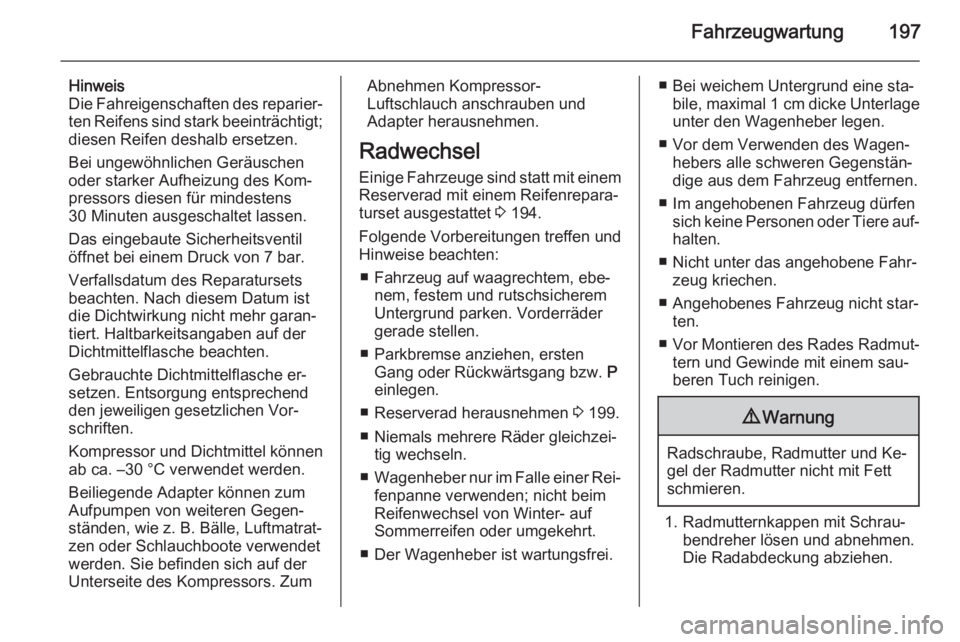

Fahrzeugwartung197
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐
pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Beiliegende Adapter können zum Aufpumpen von weiteren Gegen‐
ständen, wie z. B. Bälle, Luftmatrat‐
zen oder Schlauchboote verwendet
werden. Sie befinden sich auf der
Unterseite des Kompressors. ZumAbnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 194.
Folgende Vorbereitungen treffen und Hinweise beachten:
■ Fahrzeug auf waagrechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.
■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw. P
einlegen.
■ Reserverad herausnehmen 3 199.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Der Wagenheber ist wartungsfrei.■ Bei weichem Untergrund eine sta‐ bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Vor dem Verwenden des Wagen‐ hebers alle schweren Gegenstän‐
dige aus dem Fahrzeug entfernen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Vor Montieren des Rades Radmut‐
tern und Gewinde mit einem sau‐
beren Tuch reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Radmutternkappen mit Schrau‐
bendreher lösen und abnehmen.
Die Radabdeckung abziehen.
Page 200 of 235

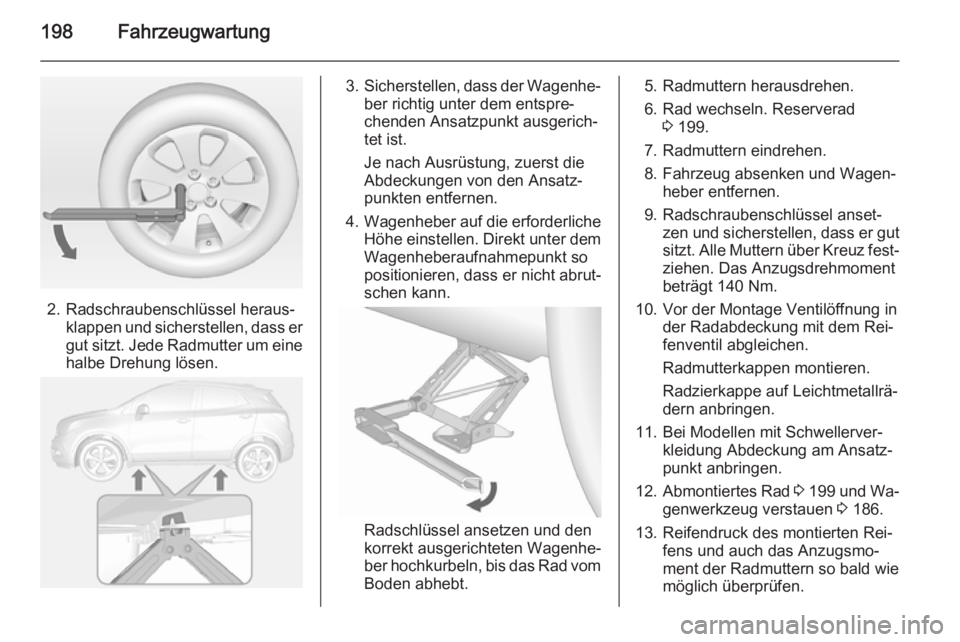

198Fahrzeugwartung
2. Radschraubenschlüssel heraus‐klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
Je nach Ausrüstung, zuerst die
Abdeckungen von den Ansatz‐
punkten entfernen.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem
Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radmuttern herausdrehen.
6. Rad wechseln. Reserverad 3 199.
7. Radmuttern eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Das Anzugsdrehmoment
beträgt 140 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radmutterkappen montieren.
Radzierkappe auf Leichtmetallrä‐
dern anbringen.
11. Bei Modellen mit Schwellerver‐ kleidung Abdeckung am Ansatz‐
punkt anbringen.
12. Abmontiertes Rad 3 199 und Wa‐
genwerkzeug verstauen 3 186.
13. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
