OPEL MOKKA 2015 Betriebsanleitung (in German)

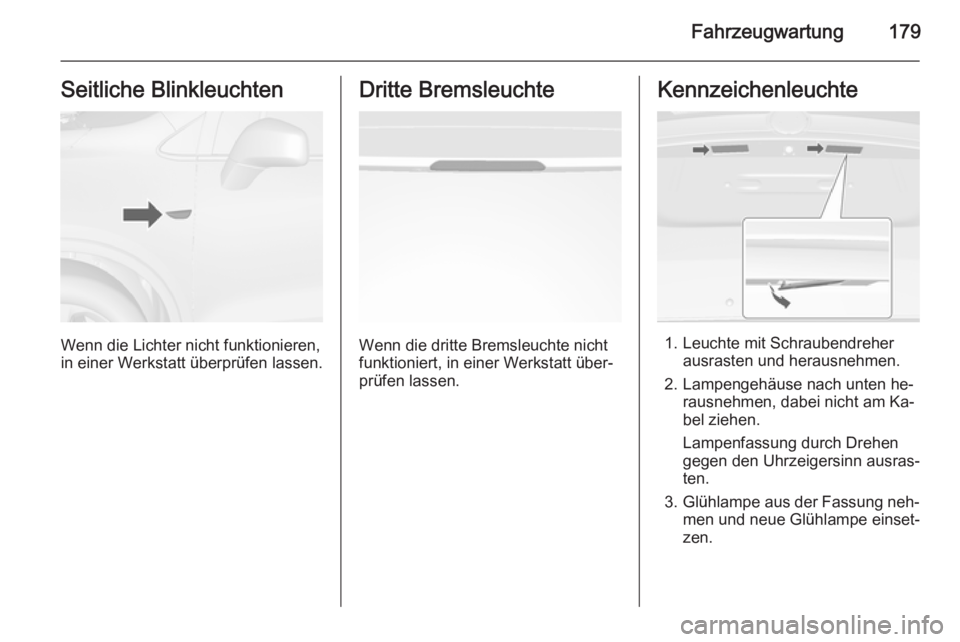

Fahrzeugwartung179Seitliche Blinkleuchten
Wenn die Lichter nicht funktionieren,
in einer Werkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, in einer Werkstatt über‐
prüfen lassen.
Kennzeichenleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐bel ziehen.
Lampenfassung durch Drehen
gegen den Uhrzeigersinn ausras‐
ten.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.

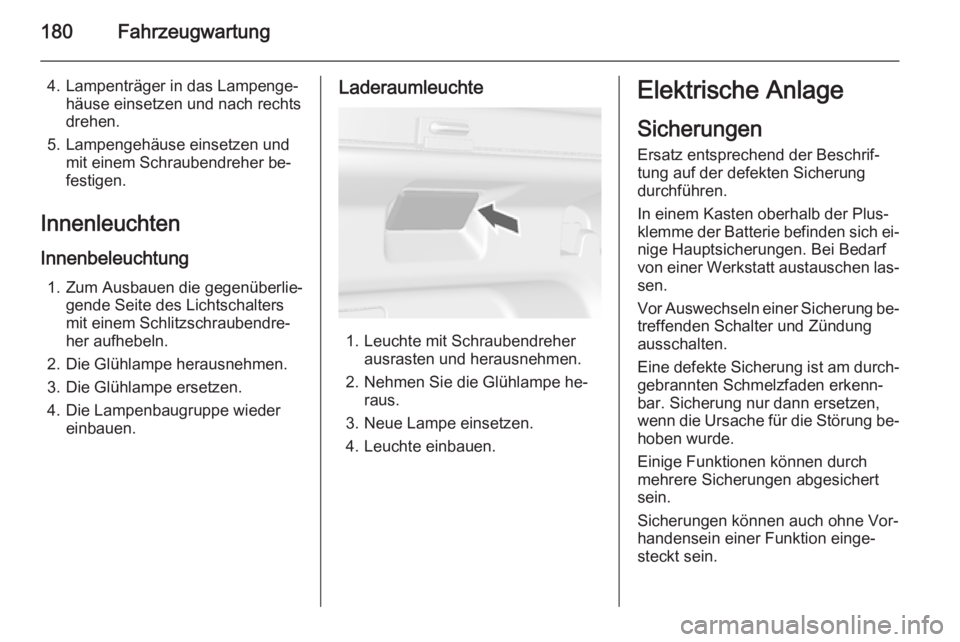

180Fahrzeugwartung
4. Lampenträger in das Lampenge‐häuse einsetzen und nach rechts
drehen.
5. Lampengehäuse einsetzen und mit einem Schraubendreher be‐
festigen.
Innenleuchten Innenbeleuchtung 1. Zum Ausbauen die gegenüberlie‐ gende Seite des Lichtschalters
mit einem Schlitzschraubendre‐
her aufhebeln.
2. Die Glühlampe herausnehmen.
3. Die Glühlampe ersetzen.
4. Die Lampenbaugruppe wieder einbauen.Laderaumleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Leuchte einbauen.
Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
In einem Kasten oberhalb der Plus‐
klemme der Batterie befinden sich ei‐ nige Hauptsicherungen. Bei Bedarfvon einer Werkstatt austauschen las‐
sen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.

Fahrzeugwartung181
Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher Im Sicherungskasten des Motor‐raums kann ein Sicherungszieher un‐
tergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im Motorraum.
Abdeckung lösen, anheben und ab‐
nehmen.
Mini-Sicherungen

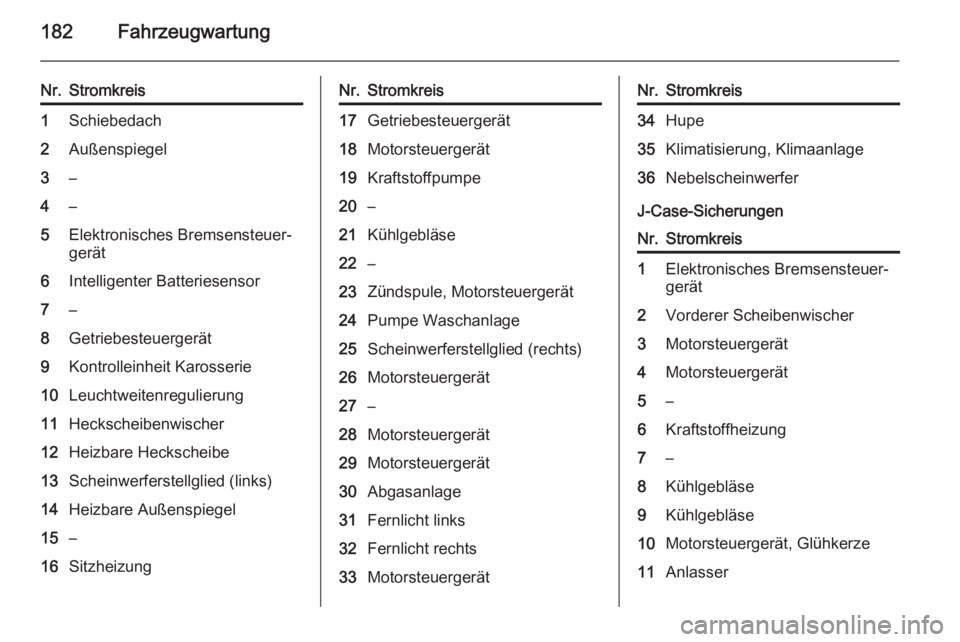

182Fahrzeugwartung
Nr.Stromkreis1Schiebedach2Außenspiegel3–4–5Elektronisches Bremsensteuer‐
gerät6Intelligenter Batteriesensor7–8Getriebesteuergerät9Kontrolleinheit Karosserie10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Scheinwerferstellglied (links)14Heizbare Außenspiegel15–16SitzheizungNr.Stromkreis17Getriebesteuergerät18Motorsteuergerät19Kraftstoffpumpe20–21Kühlgebläse22–23Zündspule, Motorsteuergerät24Pumpe Waschanlage25Scheinwerferstellglied (rechts)26Motorsteuergerät27–28Motorsteuergerät29Motorsteuergerät30Abgasanlage31Fernlicht links32Fernlicht rechts33MotorsteuergerätNr.Stromkreis34Hupe35Klimatisierung, Klimaanlage36Nebelscheinwerfer
J-Case-Sicherungen
Nr.Stromkreis1Elektronisches Bremsensteuer‐
gerät2Vorderer Scheibenwischer3Motorsteuergerät4Motorsteuergerät5–6Kraftstoffheizung7–8Kühlgebläse9Kühlgebläse10Motorsteuergerät, Glühkerze11Anlasser

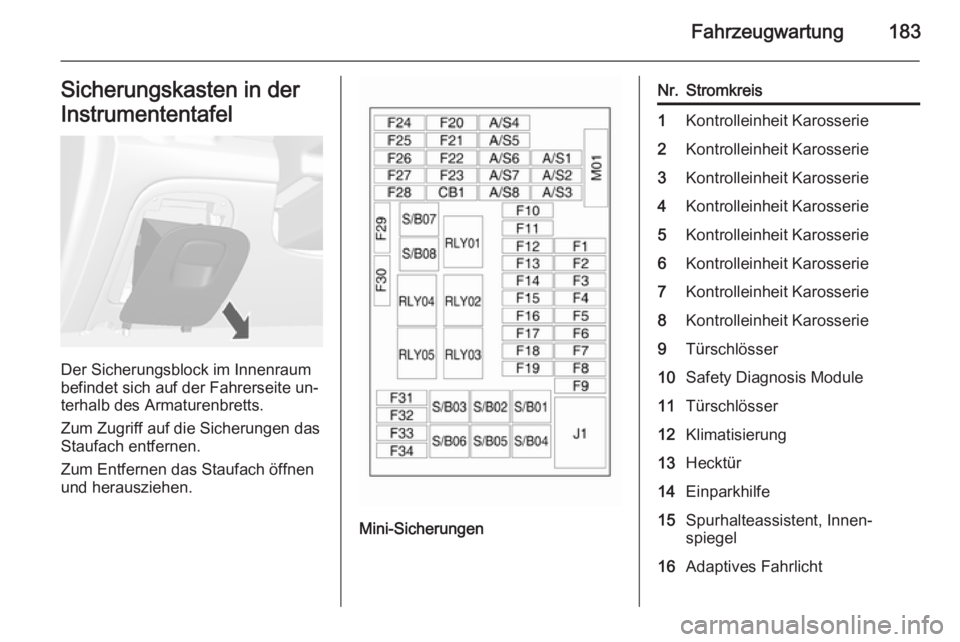

Fahrzeugwartung183Sicherungskasten in der
Instrumententafel
Der Sicherungsblock im Innenraum
befindet sich auf der Fahrerseite un‐
terhalb des Armaturenbretts.
Zum Zugriff auf die Sicherungen das
Staufach entfernen.
Zum Entfernen das Staufach öffnen
und herausziehen.
Mini-Sicherungen
Nr.Stromkreis1Kontrolleinheit Karosserie2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Kontrolleinheit Karosserie5Kontrolleinheit Karosserie6Kontrolleinheit Karosserie7Kontrolleinheit Karosserie8Kontrolleinheit Karosserie9Türschlösser10Safety Diagnosis Module11Türschlösser12Klimatisierung13Hecktür14Einparkhilfe15Spurhalteassistent, Innen‐
spiegel16Adaptives Fahrlicht

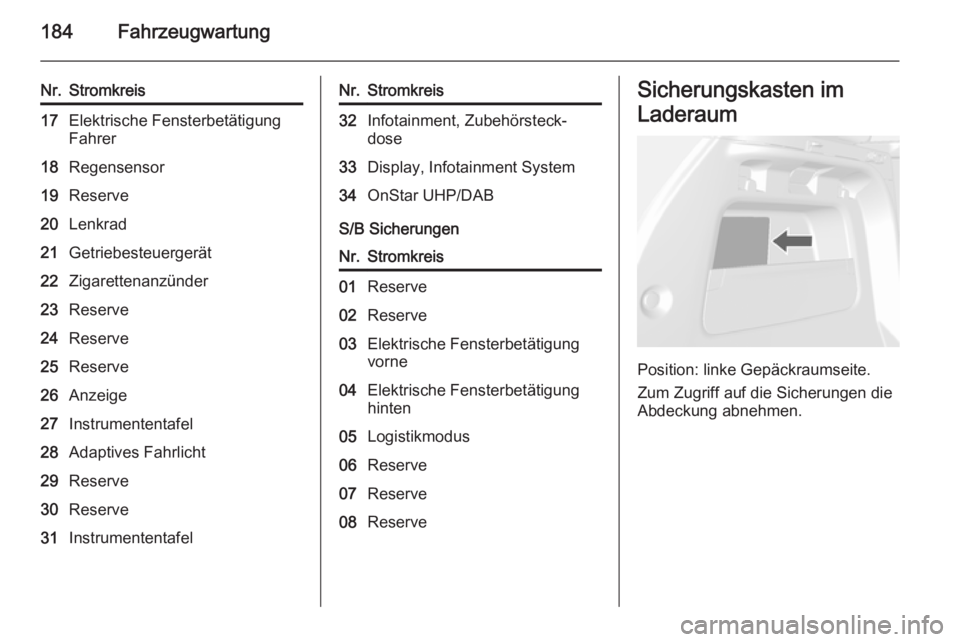

184Fahrzeugwartung
Nr.Stromkreis17Elektrische Fensterbetätigung
Fahrer18Regensensor19Reserve20Lenkrad21Getriebesteuergerät22Zigarettenanzünder23Reserve24Reserve25Reserve26Anzeige27Instrumententafel28Adaptives Fahrlicht29Reserve30Reserve31InstrumententafelNr.Stromkreis32Infotainment, Zubehörsteck‐
dose33Display, Infotainment System34OnStar UHP/DAB
S/B Sicherungen
Nr.Stromkreis01Reserve02Reserve03Elektrische Fensterbetätigung vorne04Elektrische Fensterbetätigung
hinten05Logistikmodus06Reserve07Reserve08ReserveSicherungskasten im
Laderaum
Position: linke Gepäckraumseite.
Zum Zugriff auf die Sicherungen die
Abdeckung abnehmen.

Fahrzeugwartung185
Mini-Sicherungen
Nr.Stromkreis1LPG-System2Innenspiegel, Rückfahrkamera3Wasser in Kraftstoffsensor4Reserve5Anhängersteckdose6Beheiztes Lenkrad7Reserve8Anhänger-Steuergerät9Sitz, Lendenwirbelstütze, Fahrer10Sitz, Lendenwirbelstütze,
Beifahrer11Verstärker12Anhängersteckdose13Allradantrieb14Reserve15LPG-System16ReserveNr.Stromkreis17Reserve18Reserve
S/B Sicherungen
Nr.Stromkreis19Elektrisch verstellbarer Fahrer‐ sitz20Elektrisch verstellbarer Beifah‐
rersitz21Anhänger-Steuergerät22Spannungswandler23Zündanlage24Scheinwerferwaschanlage25Reserve26Reserve27Reserve

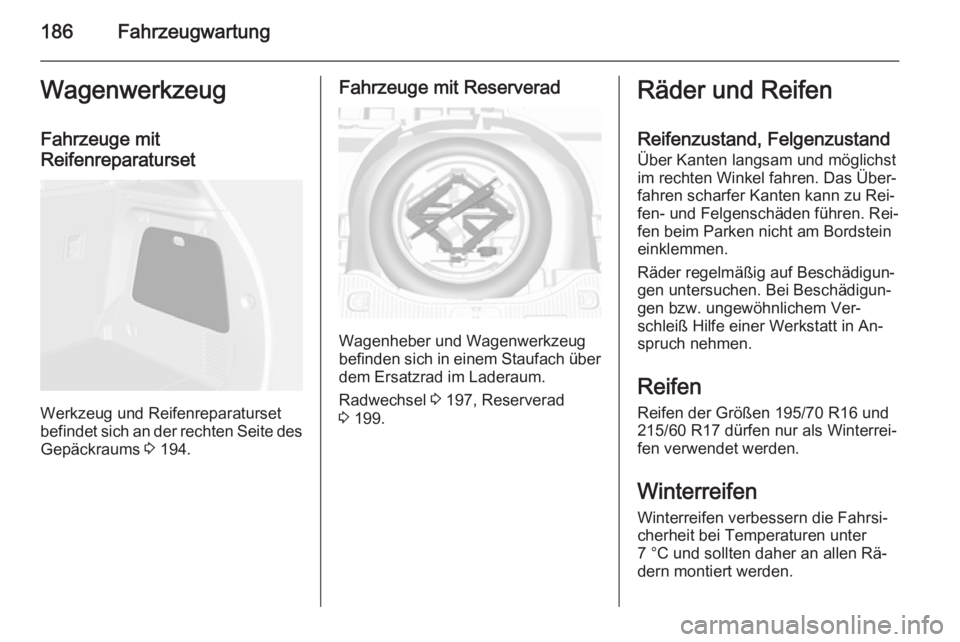

186FahrzeugwartungWagenwerkzeugFahrzeuge mit
Reifenreparaturset
Werkzeug und Reifenreparaturset
befindet sich an der rechten Seite des
Gepäckraums 3 194.
Fahrzeuge mit Reserverad
Wagenheber und Wagenwerkzeug
befinden sich in einem Staufach über
dem Ersatzrad im Laderaum.
Radwechsel 3 197, Reserverad
3 199.
Räder und Reifen
Reifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Reifen
Reifen der Größen 195/70 R16 und 215/60 R17 dürfen nur als Winterrei‐
fen verwendet werden.
WinterreifenWinterreifen verbessern die Fahrsi‐cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.

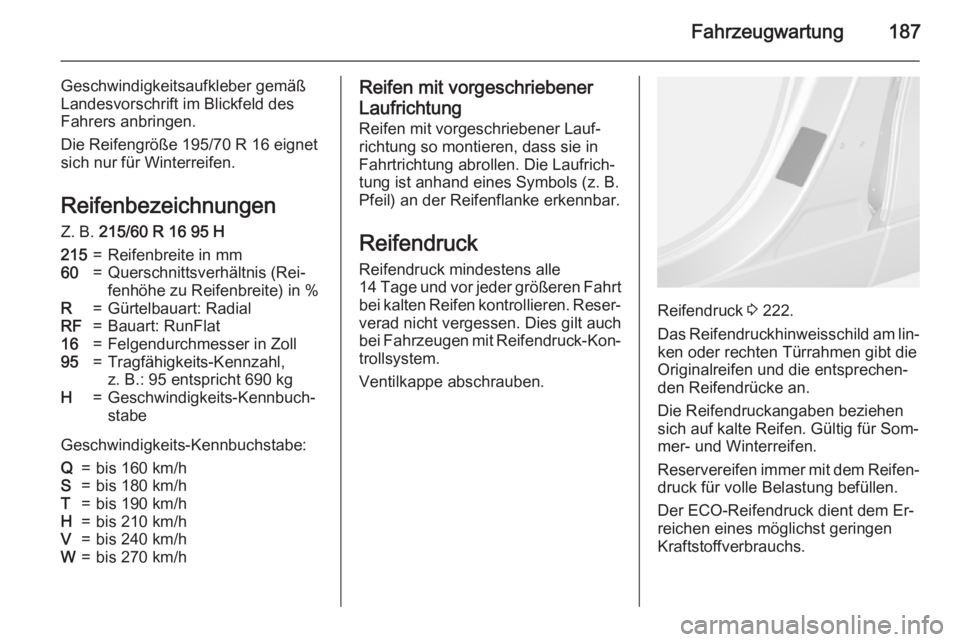

Fahrzeugwartung187
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Die Reifengröße 195/70 R 16 eignet
sich nur für Winterreifen.
Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215=Reifenbreite in mm60=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH=Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/hReifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist anhand eines Symbols (z. B. Pfeil) an der Reifenflanke erkennbar.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-Kon‐
trollsystem.
Ventilkappe abschrauben.
Reifendruck 3 222.
Das Reifendruckhinweisschild am lin‐
ken oder rechten Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.

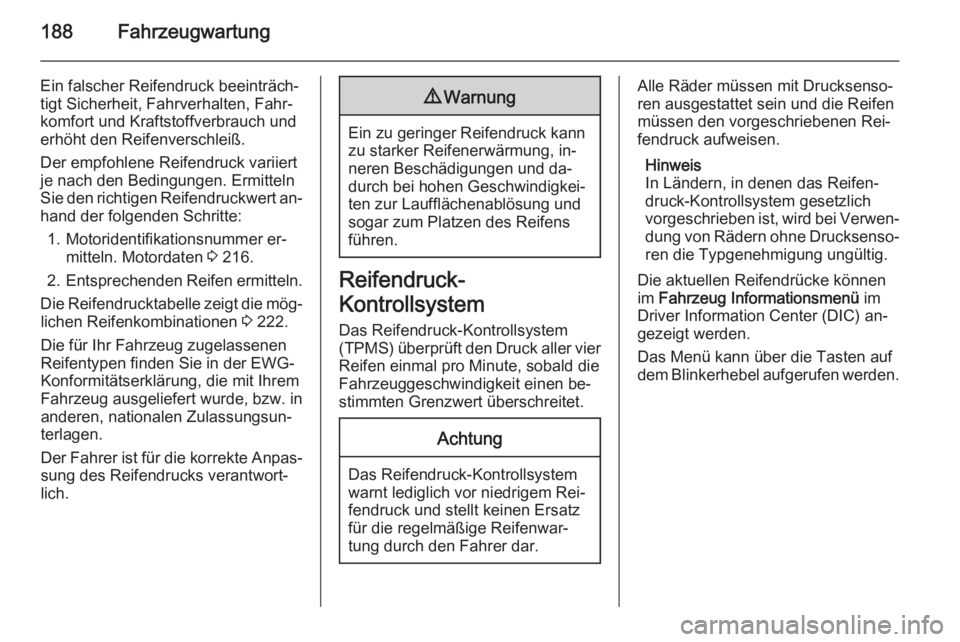

188Fahrzeugwartung
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 216.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 222.
Die für Ihr Fahrzeug zugelassenen Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Reifendruck-
Kontrollsystem
Das Reifendruck-Kontrollsystem (TPMS) überprüft den Druck aller vier
Reifen einmal pro Minute, sobald die
Fahrzeuggeschwindigkeit einen be‐ stimmten Grenzwert überschreitet.
Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatz
für die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center (DIC) an‐
gezeigt werden.
Das Menü kann über die Tasten auf
dem Blinkerhebel aufgerufen werden.
