OPEL MOKKA 2015 Gebruikershandleiding (in Dutch)

Opbergen59Opbergvak
middenconsole
Druk de knop omlaag en schuif de
klep naar achteren.
Draagsysteem achterzijde
Draagsysteem achterzijde voor drie fietsen
Met het draagsysteem aan de achter‐
zijde (Flex-Fix-systeem) kan één fiets
worden vastgezet op een uitschuif‐
bare drager die geïntegreerd is in de
vloer van de auto. Er kunnen nog
twee andere fietsen op een adapter
worden geplaatst. Vervoer van an‐
dere zaken is niet toegestaan.
De maximale belading van het draag‐ systeem achterzijde is 60 kg bij ge‐
bruik van de adapter en 30 kg zonder
adapter. Er kan met andere woorden
een elektrische fiets op de uitschuif‐
bare houder worden gemonteerd. Het maximale gewicht per fiets op de
adapter is 20 kg.
De wielbasis van een fiets mag niet meer dan 1,15 meter zijn. Anders kan
de betreffende fiets niet veilig worden
vastgezet.
Het niet-gebruikte draagsysteem
moet in de bodemplaat worden terug‐
geschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het ver‐
voer los kunnen raken.Voorzichtig
Bij verlenging van het draagsys‐
teem achterzijde en maximale be‐ lading van de auto geldt een la‐
gere bodemspeling.
Rijd voorzichtig op steile hellingen, oprijlanen en over verkeerdrem‐
pels e.d.

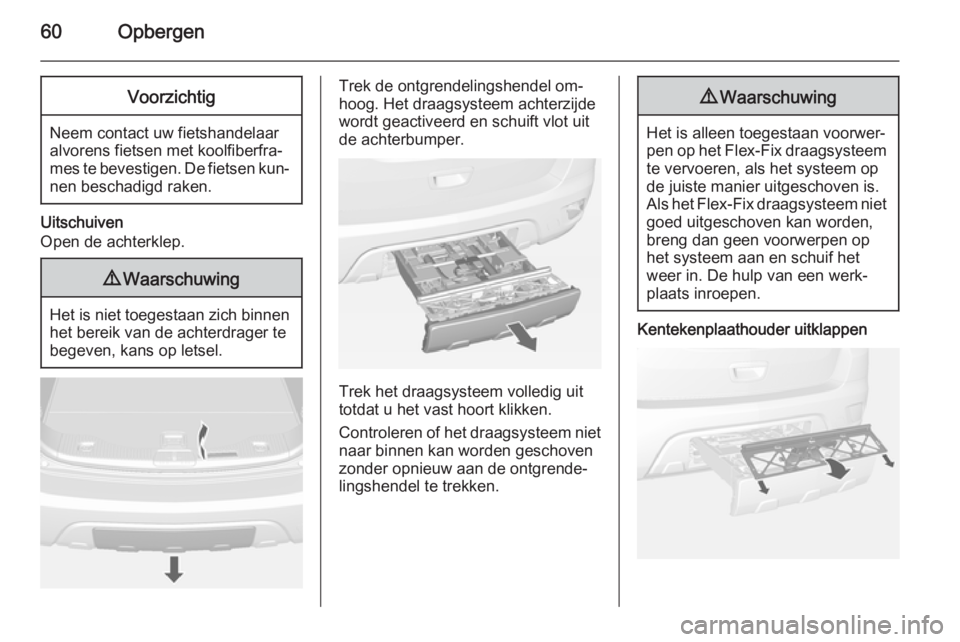

60OpbergenVoorzichtig
Neem contact uw fietshandelaar
alvorens fietsen met koolfiberfra‐
mes te bevestigen. De fietsen kun‐ nen beschadigd raken.
Uitschuiven
Open de achterklep.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Trek de ontgrendelingshendel om‐
hoog. Het draagsysteem achterzijde
wordt geactiveerd en schuift vlot uit
de achterbumper.
Trek het draagsysteem volledig uit
totdat u het vast hoort klikken.
Controleren of het draagsysteem niet naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshendel te trekken.
9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Kentekenplaathouder uitklappen

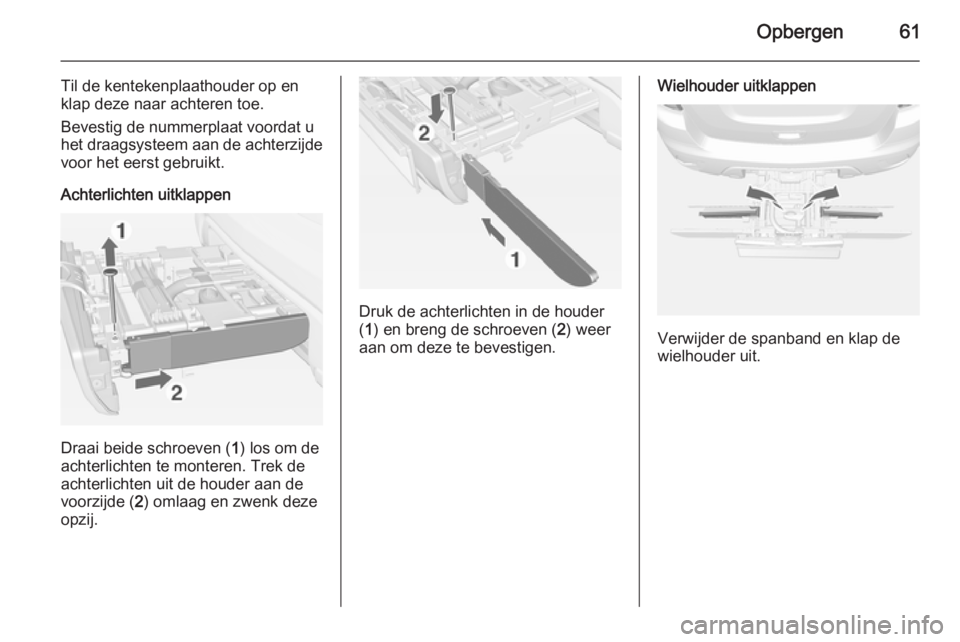

Opbergen61
Til de kentekenplaathouder op en
klap deze naar achteren toe.
Bevestig de nummerplaat voordat u
het draagsysteem aan de achterzijde
voor het eerst gebruikt.
Achterlichten uitklappen
Draai beide schroeven ( 1) los om de
achterlichten te monteren. Trek de achterlichten uit de houder aan de
voorzijde ( 2) omlaag en zwenk deze
opzij.
Druk de achterlichten in de houder
( 1 ) en breng de schroeven ( 2) weer
aan om deze te bevestigen.
Wielhouder uitklappen
Verwijder de spanband en klap de
wielhouder uit.

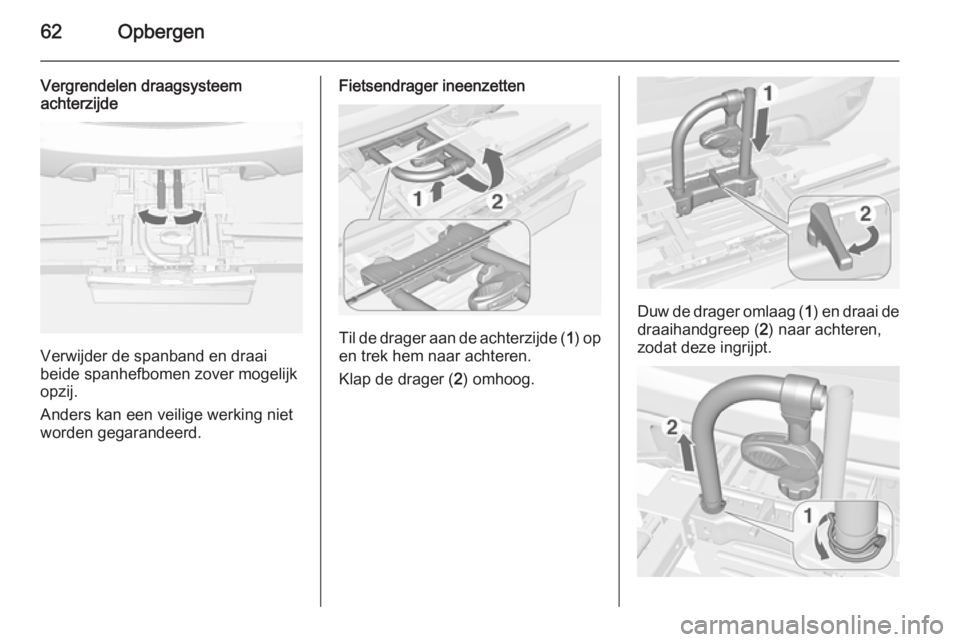

62Opbergen
Vergrendelen draagsysteem
achterzijde
Verwijder de spanband en draai
beide spanhefbomen zover mogelijk
opzij.
Anders kan een veilige werking niet worden gegarandeerd.
Fietsendrager ineenzetten
Til de drager aan de achterzijde ( 1) op
en trek hem naar achteren.
Klap de drager ( 2) omhoog.
Duw de drager omlaag ( 1) en draai de
draaihandgreep ( 2) naar achteren,
zodat deze ingrijpt.

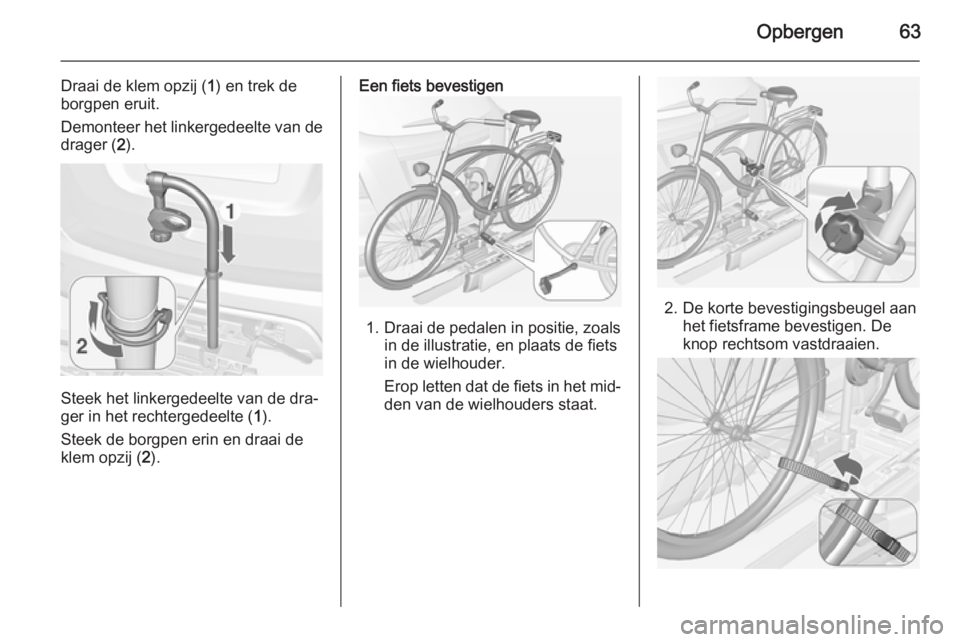

Opbergen63
Draai de klem opzij (1) en trek de
borgpen eruit.
Demonteer het linkergedeelte van de
drager ( 2).
Steek het linkergedeelte van de dra‐
ger in het rechtergedeelte ( 1).
Steek de borgpen erin en draai de
klem opzij ( 2).
Een fiets bevestigen
1. Draai de pedalen in positie, zoals
in de illustratie, en plaats de fiets
in de wielhouder.
Erop letten dat de fiets in het mid‐
den van de wielhouders staat.
2. De korte bevestigingsbeugel aan het fietsframe bevestigen. De
knop rechtsom vastdraaien.

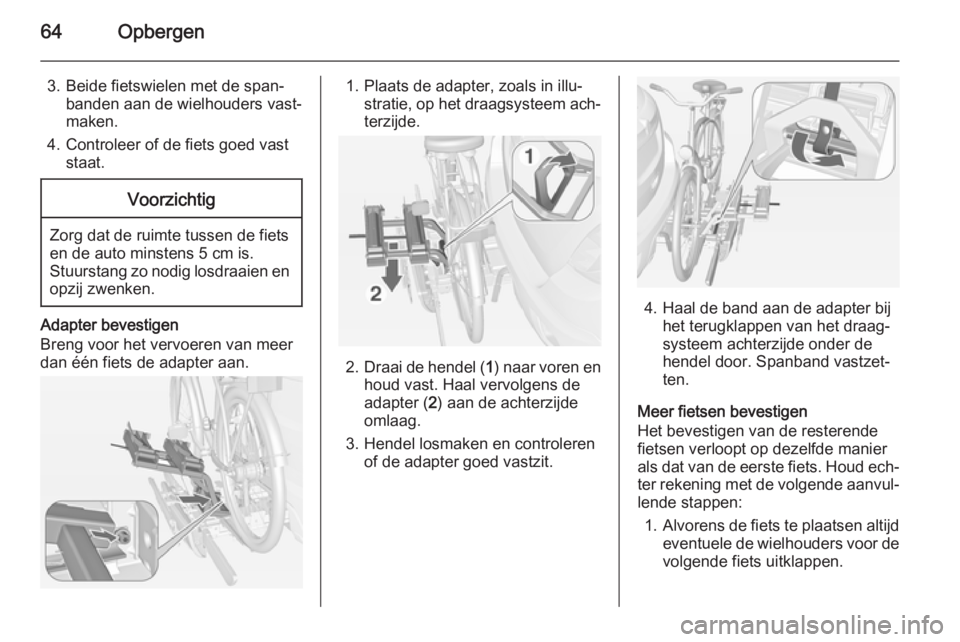

64Opbergen
3. Beide fietswielen met de span‐banden aan de wielhouders vast‐
maken.
4. Controleer of de fiets goed vast staat.Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Adapter bevestigen
Breng voor het vervoeren van meer dan één fiets de adapter aan.
1. Plaats de adapter, zoals in illu‐ stratie, op het draagsysteem ach‐terzijde.
2. Draai de hendel ( 1) naar voren en
houd vast. Haal vervolgens de
adapter ( 2) aan de achterzijde
omlaag.
3. Hendel losmaken en controleren of de adapter goed vastzit.
4. Haal de band aan de adapter bijhet terugklappen van het draag‐
systeem achterzijde onder de
hendel door. Spanband vastzet‐
ten.
Meer fietsen bevestigen
Het bevestigen van de resterende
fietsen verloopt op dezelfde manier
als dat van de eerste fiets. Houd ech‐
ter rekening met de volgende aanvul‐ lende stappen:
1. Alvorens de fiets te plaatsen altijd
eventuele de wielhouders voor de
volgende fiets uitklappen.

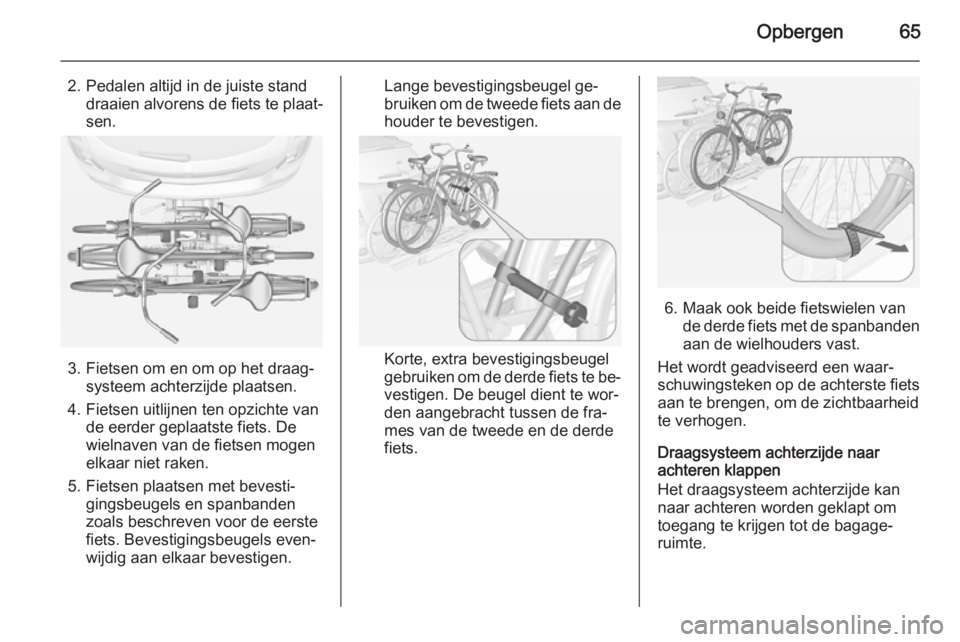

Opbergen65
2. Pedalen altijd in de juiste standdraaien alvorens de fiets te plaat‐
sen.
3. Fietsen om en om op het draag‐ systeem achterzijde plaatsen.
4. Fietsen uitlijnen ten opzichte van de eerder geplaatste fiets. De
wielnaven van de fietsen mogen
elkaar niet raken.
5. Fietsen plaatsen met bevesti‐ gingsbeugels en spanbanden
zoals beschreven voor de eerste
fiets. Bevestigingsbeugels even‐
wijdig aan elkaar bevestigen.
Lange bevestigingsbeugel ge‐
bruiken om de tweede fiets aan de
houder te bevestigen.
Korte, extra bevestigingsbeugel
gebruiken om de derde fiets te be‐
vestigen. De beugel dient te wor‐
den aangebracht tussen de fra‐
mes van de tweede en de derde
fiets.
6. Maak ook beide fietswielen van de derde fiets met de spanbandenaan de wielhouders vast.
Het wordt geadviseerd een waar‐
schuwingsteken op de achterste fiets
aan te brengen, om de zichtbaarheid
te verhogen.
Draagsysteem achterzijde naar
achteren klappen
Het draagsysteem achterzijde kan
naar achteren worden geklapt om
toegang te krijgen tot de bagage‐
ruimte.

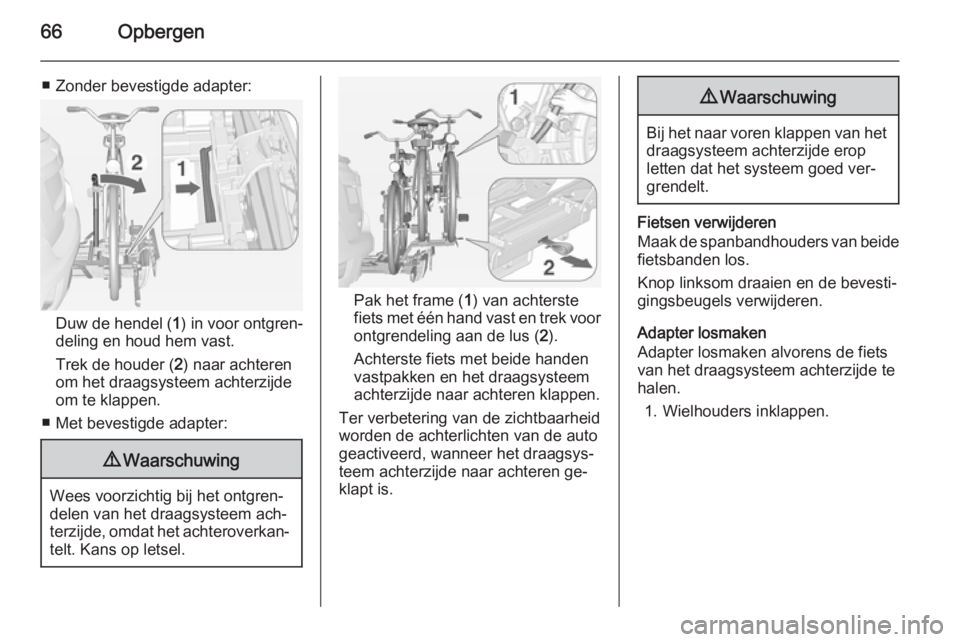

66Opbergen
■ Zonder bevestigde adapter:
Duw de hendel (1) in voor ontgren‐
deling en houd hem vast.
Trek de houder ( 2) naar achteren
om het draagsysteem achterzijde
om te klappen.
■ Met bevestigde adapter:
9 Waarschuwing
Wees voorzichtig bij het ontgren‐
delen van het draagsysteem ach‐
terzijde, omdat het achteroverkan‐
telt. Kans op letsel.
Pak het frame ( 1) van achterste
fiets met één hand vast en trek voor ontgrendeling aan de lus ( 2).
Achterste fiets met beide handen vastpakken en het draagsysteem
achterzijde naar achteren klappen.
Ter verbetering van de zichtbaarheid
worden de achterlichten van de auto
geactiveerd, wanneer het draagsys‐
teem achterzijde naar achteren ge‐
klapt is.
9 Waarschuwing
Bij het naar voren klappen van het
draagsysteem achterzijde eropletten dat het systeem goed ver‐
grendelt.
Fietsen verwijderen
Maak de spanbandhouders van beide fietsbanden los.
Knop linksom draaien en de bevesti‐
gingsbeugels verwijderen.
Adapter losmaken
Adapter losmaken alvorens de fiets
van het draagsysteem achterzijde te
halen.
1. Wielhouders inklappen.

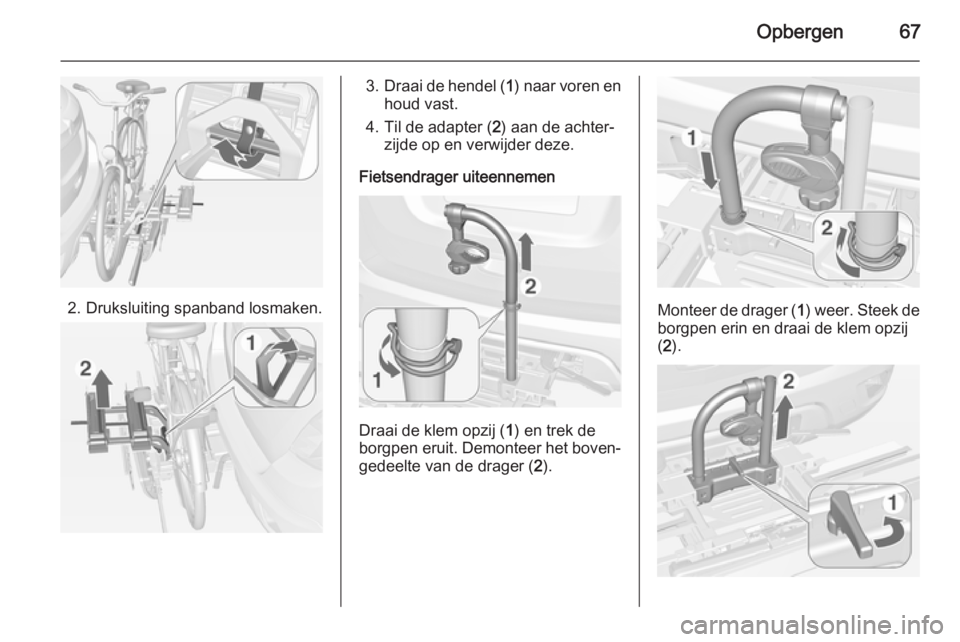

Opbergen67
2. Druksluiting spanband losmaken.
3.Draai de hendel ( 1) naar voren en
houd vast.
4. Til de adapter ( 2) aan de achter‐
zijde op en verwijder deze.
Fietsendrager uiteennemen
Draai de klem opzij ( 1) en trek de
borgpen eruit. Demonteer het boven‐
gedeelte van de drager ( 2).
Monteer de drager ( 1) weer. Steek de
borgpen erin en draai de klem opzij
( 2 ).

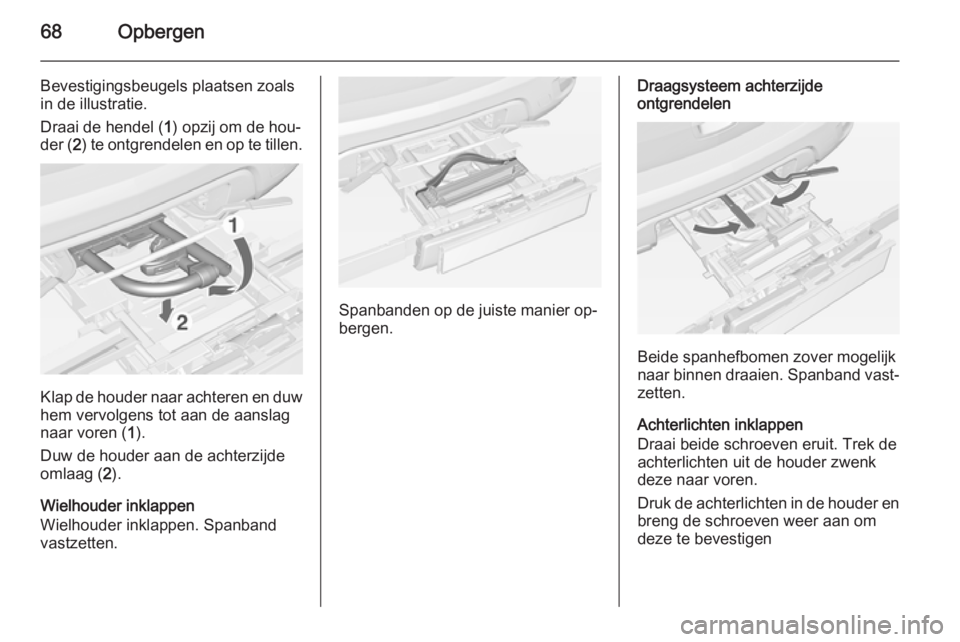

68Opbergen
Bevestigingsbeugels plaatsen zoals
in de illustratie.
Draai de hendel ( 1) opzij om de hou‐
der ( 2) te ontgrendelen en op te tillen.
Klap de houder naar achteren en duw
hem vervolgens tot aan de aanslag
naar voren ( 1).
Duw de houder aan de achterzijde omlaag ( 2).
Wielhouder inklappen Wielhouder inklappen. Spanband
vastzetten.
Spanbanden op de juiste manier op‐
bergen.
Draagsysteem achterzijde
ontgrendelen
Beide spanhefbomen zover mogelijk
naar binnen draaien. Spanband vast‐ zetten.
Achterlichten inklappen
Draai beide schroeven eruit. Trek de achterlichten uit de houder zwenk
deze naar voren.
Druk de achterlichten in de houder en
breng de schroeven weer aan om
deze te bevestigen
