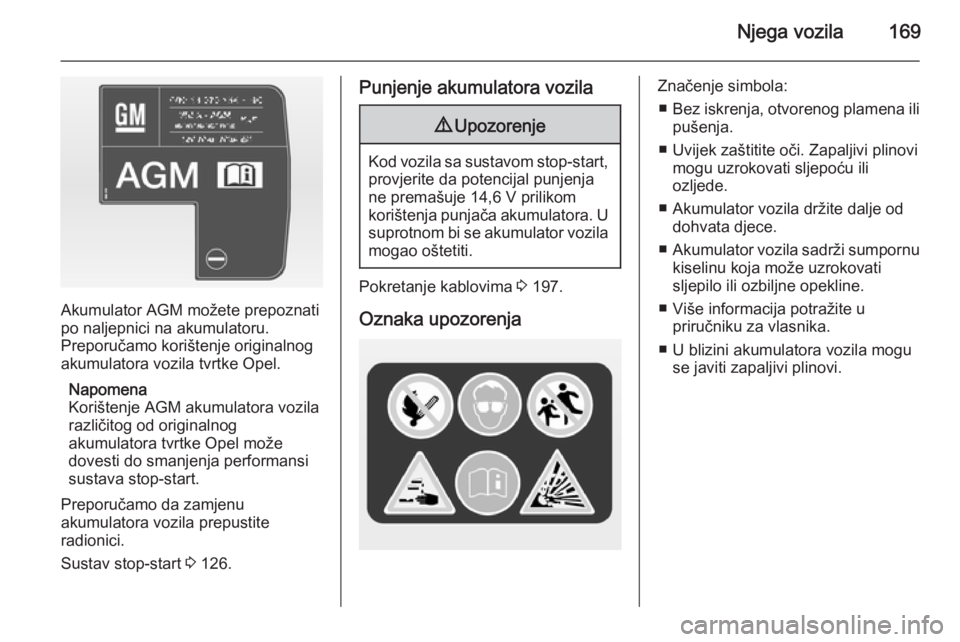

Njega vozila169
Akumulator AGM možete prepoznatipo naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 126.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 197.
Oznaka upozorenja
Značenje simbola: ■ Bez iskrenja, otvorenog plamena ili
pušenja.
■ Uvijek zaštitite oči. Zapaljivi plinovi mogu uzrokovati sljepoću ili
ozljede.
■ Akumulator vozila držite dalje od dohvata djece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati
sljepilo ili ozbiljne opekline.
■ Više informacija potražite u priručniku za vlasnika.
■ U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.

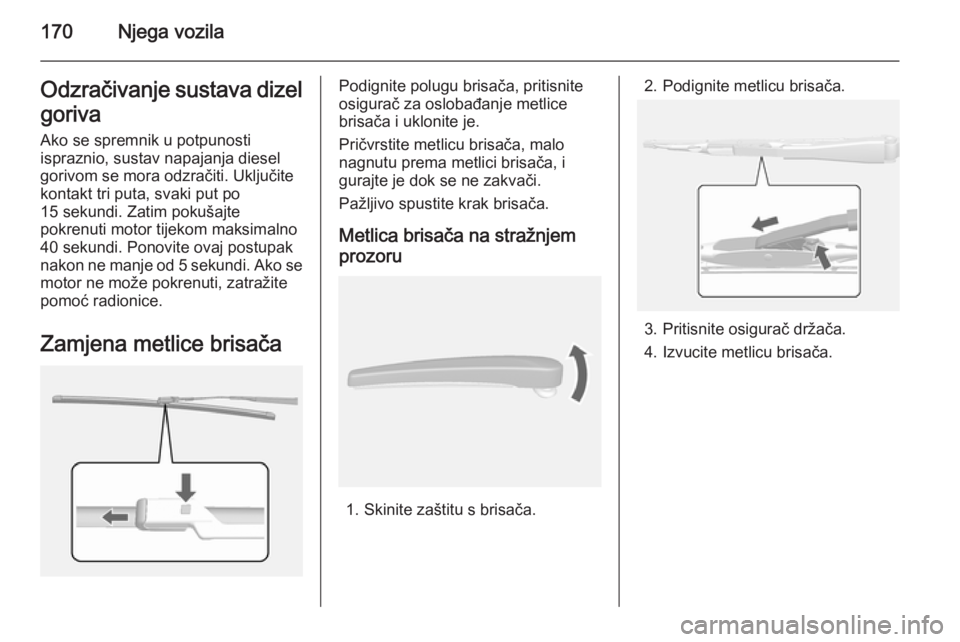

170Njega vozilaOdzračivanje sustava dizel
goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel gorivom se mora odzračiti. Uključitekontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se motor ne može pokrenuti, zatražite
pomoć radionice.
Zamjena metlice brisačaPodignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjemprozoru
1. Skinite zaštitu s brisača.
2. Podignite metlicu brisača.
3. Pritisnite osigurač držača.
4. Izvucite metlicu brisača.

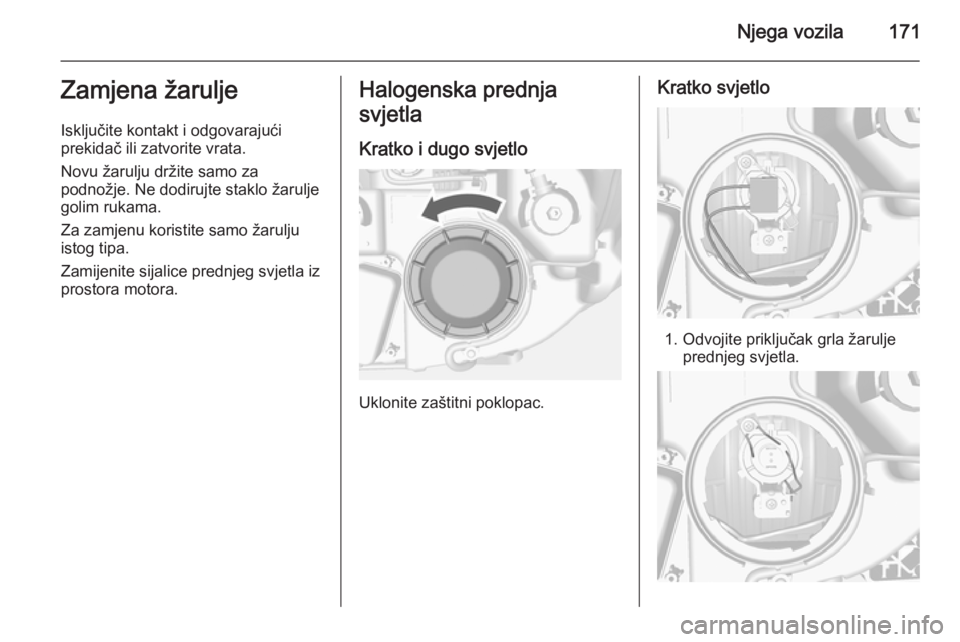

Njega vozila171Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju istog tipa.
Zamijenite sijalice prednjeg svjetla iz prostora motora.Halogenska prednja
svjetla
Kratko i dugo svjetlo
Uklonite zaštitni poklopac.
Kratko svjetlo
1. Odvojite priključak grla žarulje prednjeg svjetla.

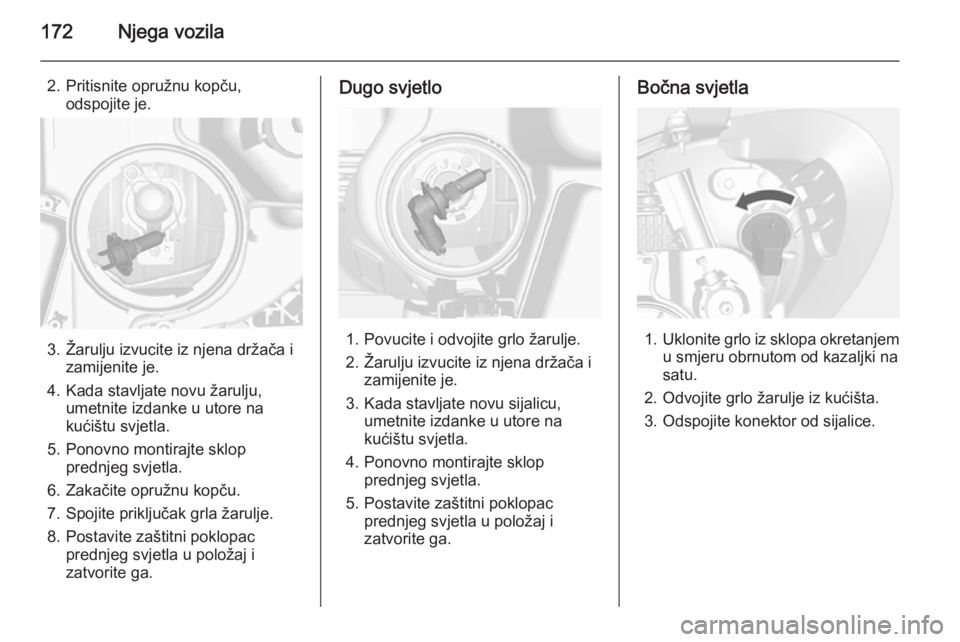

172Njega vozila
2. Pritisnite opružnu kopču,odspojite je.
3. Žarulju izvucite iz njena držača i zamijenite je.
4. Kada stavljate novu žarulju, umetnite izdanke u utore na
kućištu svjetla.
5. Ponovno montirajte sklop prednjeg svjetla.
6. Zakačite opružnu kopču.
7. Spojite priključak grla žarulje.
8. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
Dugo svjetlo
1. Povucite i odvojite grlo žarulje.
2. Žarulju izvucite iz njena držača i zamijenite je.
3. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
4. Ponovno montirajte sklop prednjeg svjetla.
5. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
Bočna svjetla
1. Uklonite grlo iz sklopa okretanjem
u smjeru obrnutom od kazaljki na
satu.
2. Odvojite grlo žarulje iz kućišta.
3. Odspojite konektor od sijalice.

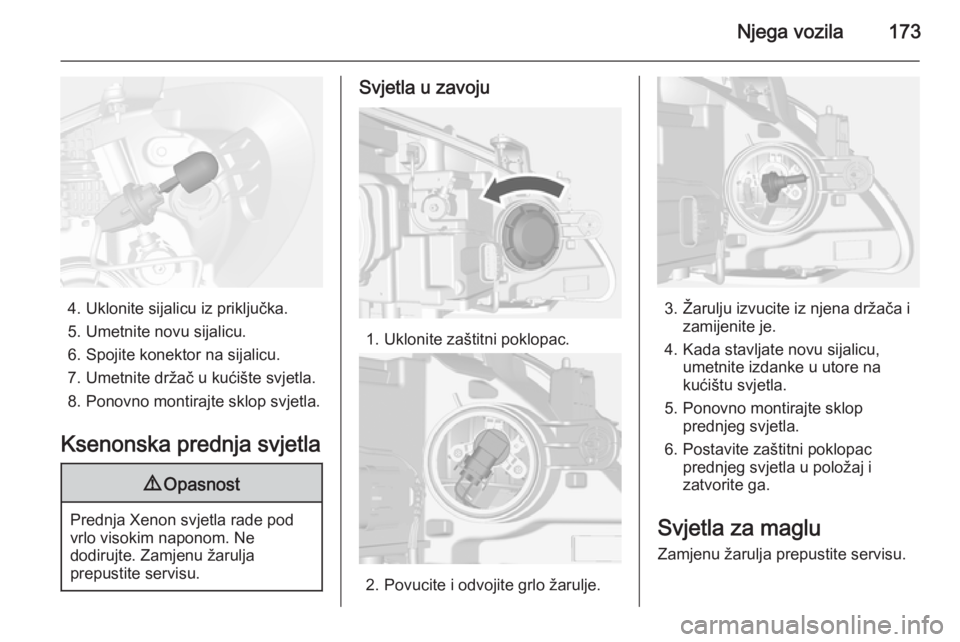

Njega vozila173
4. Uklonite sijalicu iz priključka.
5. Umetnite novu sijalicu.
6. Spojite konektor na sijalicu.
7. Umetnite držač u kućište svjetla. 8. Ponovno montirajte sklop svjetla.
Ksenonska prednja svjetla
9 Opasnost
Prednja Xenon svjetla rade pod
vrlo visokim naponom. Ne
dodirujte. Zamjenu žarulja
prepustite servisu.
Svjetla u zavoju
1. Uklonite zaštitni poklopac.
2. Povucite i odvojite grlo žarulje.
3. Žarulju izvucite iz njena držača i zamijenite je.
4. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
5. Ponovno montirajte sklop prednjeg svjetla.
6. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
Svjetla za maglu
Zamjenu žarulja prepustite servisu.

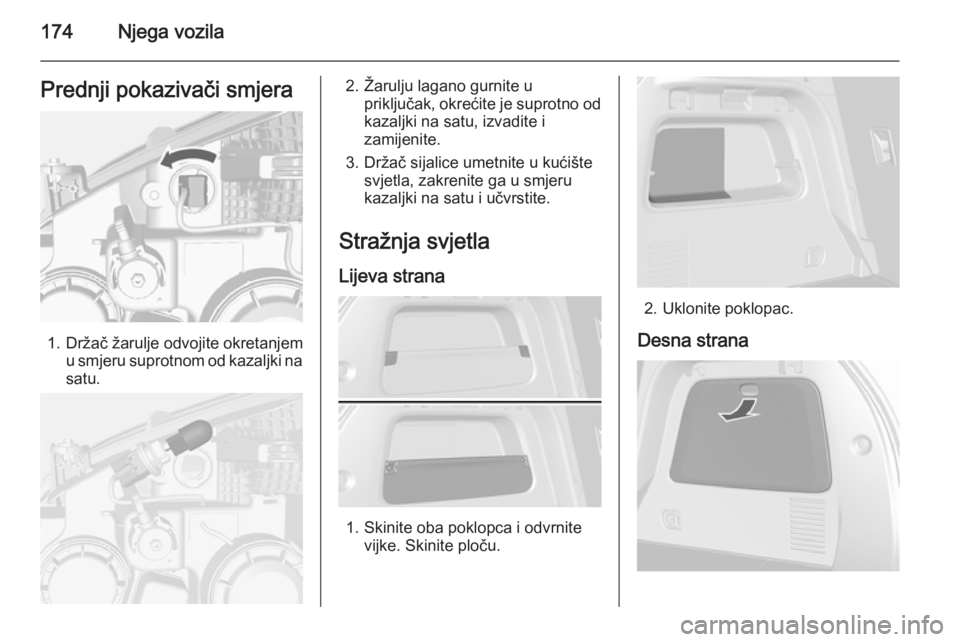

174Njega vozilaPrednji pokazivači smjera
1. Držač žarulje odvojite okretanjemu smjeru suprotnom od kazaljki nasatu.
2. Žarulju lagano gurnite u priključak, okrećite je suprotno odkazaljki na satu, izvadite i
zamijenite.
3. Držač sijalice umetnite u kućište svjetla, zakrenite ga u smjeru
kazaljki na satu i učvrstite.
Stražnja svjetla Lijeva strana
1. Skinite oba poklopca i odvrnite vijke. Skinite ploču.
2. Uklonite poklopac.
Desna strana

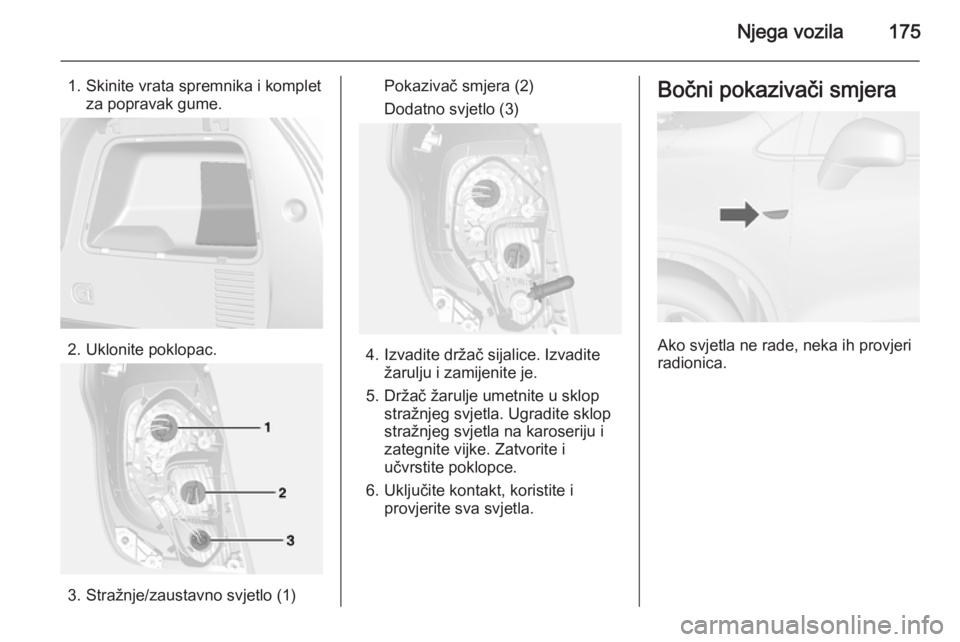

Njega vozila175
1. Skinite vrata spremnika i kompletza popravak gume.
2. Uklonite poklopac.
3. Stražnje/zaustavno svjetlo (1)
Pokazivač smjera (2)
Dodatno svjetlo (3)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Bočni pokazivači smjera
Ako svjetla ne rade, neka ih provjeri
radionica.

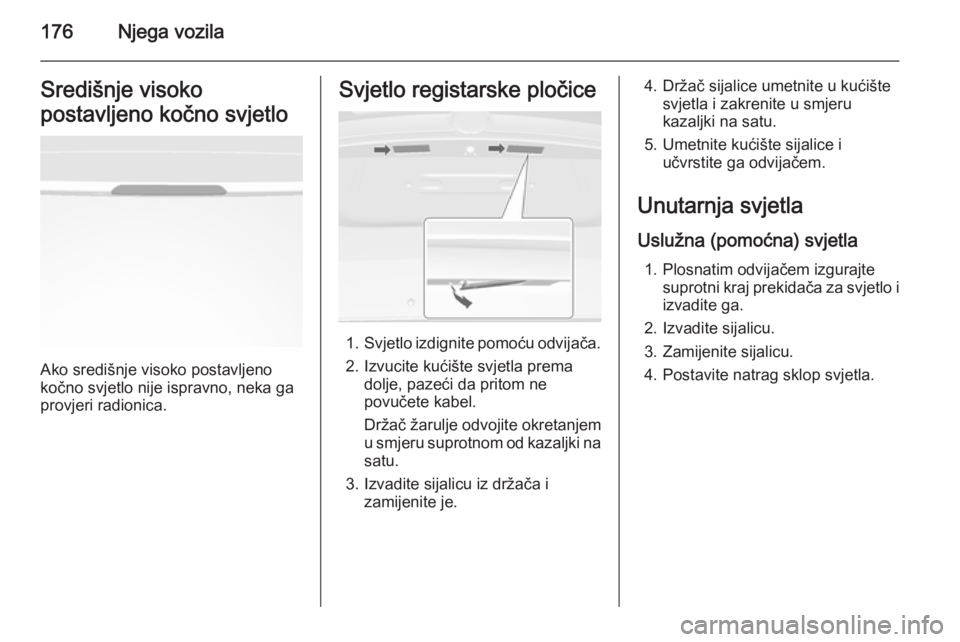

176Njega vozilaSredišnje visoko
postavljeno kočno svjetlo
Ako središnje visoko postavljeno
kočno svjetlo nije ispravno, neka ga provjeri radionica.
Svjetlo registarske pločice
1. Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač žarulje odvojite okretanjem
u smjeru suprotnom od kazaljki na satu.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućištesvjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Uslužna (pomoćna) svjetla 1. Plosnatim odvijačem izgurajte suprotni kraj prekidača za svjetlo i
izvadite ga.
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Postavite natrag sklop svjetla.

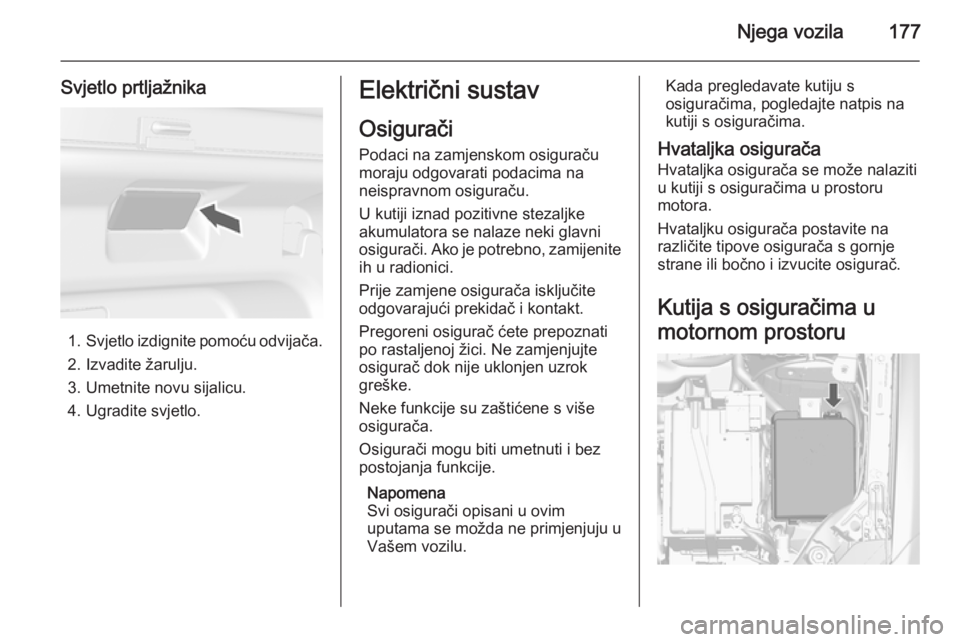

Njega vozila177
Svjetlo prtljažnika
1.Svjetlo izdignite pomoću odvijača.
2. Izvadite žarulju.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.
Električni sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru

178Njega vozila
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.Mini osiguračiBrojStrujni krug1Krovni otvor2Vanjska ogledala3–4–5Upravljački modul električne kočnice6Inteligentni osjetnik za
akumulator7–8Upravljački modul mjenjača9Upravljački modul karoserije10Podešavanje snopa prednjih
svjetala11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Izvršni članak prednjeg svjetla
(lijevo)14Grijanje vanjskih ogledalaBrojStrujni krug15–16Grijanje sjedala17Upravljački modul mjenjača18Upravljački modul motora19Pumpa goriva20–21Ventilator hlađenja22–23Svitak paljenja, upravljački
modul motora24Pumpa perača25Izvršni članak prednjeg svjetla
(desno)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Sustav ispuha31Lijevo dugo svjetlo
