Araç bakımı169
Araç aküsünün şarj edilmesi9Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 197.
Uyarı etiketi
Sembollerin anlamları: ■ Kıvılcım, açık ateş oluşmamalı, sigara içilmemelidir.
■ Gözlerinizi daima koruyunuz. Patlayıcı gazlar körlüğe veya
yaralanmalara sebep olabilir.
■ Araç aküsünü çocukların ulaşamayacağı bir yerde saklayın.
■ Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına sebepolabilecek sülfürik asit mevcuttur.
■ Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
■ Araç aküsü yakınında patlayıcı gaz
mevcut olabilir.Dizel yakıt sisteminin
havasının alınması Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde,
dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa
bu işlemi 5 saniye sonra tekrarlayın.
Eğer motor bundan sonra çalışmazsa bir servise başvurun.
Silecek lastiğinin
değiştirilmesi

170Araç bakımı
Silecek kolunu kaldırın, silecek
lastiğinin serbest kalması için
düğmeye basın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
1. Silecek kapağını silecek grubundan çıkartın.
2. Silecek lastiğini kaldırın.
3. Kaydırıcı tutma pimine bastırın.
4. Silecek lastiğini dışarıya çekin.
Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.

Araç bakımı171Halojen farlar
Kısa huzmeli far ve uzun
huzmeli far
Koruyucu kapağı sökün.
Kısa hüzmeli far
1. Ön far ampulü soketinin konektörünü ayırın.
2. Yaylı kelepçeye bastırın, çözülü konuma getirin.
3. Ampulü tutucusundan çekipdışarıya çıkarın ve ampulü
değiştirin.
4. Yeni ampulü, tespit kulakları reflektördeki kanallara oturtacak
şekilde takın.
5. Ön far grubunu yeniden takın.
6. Yaylı kelepçeyi yerine oturtun.
7. Ampul soketi konektörünü bağlayın.
8. Far muhafaza kapağını yerleştirin
ve kapatın.

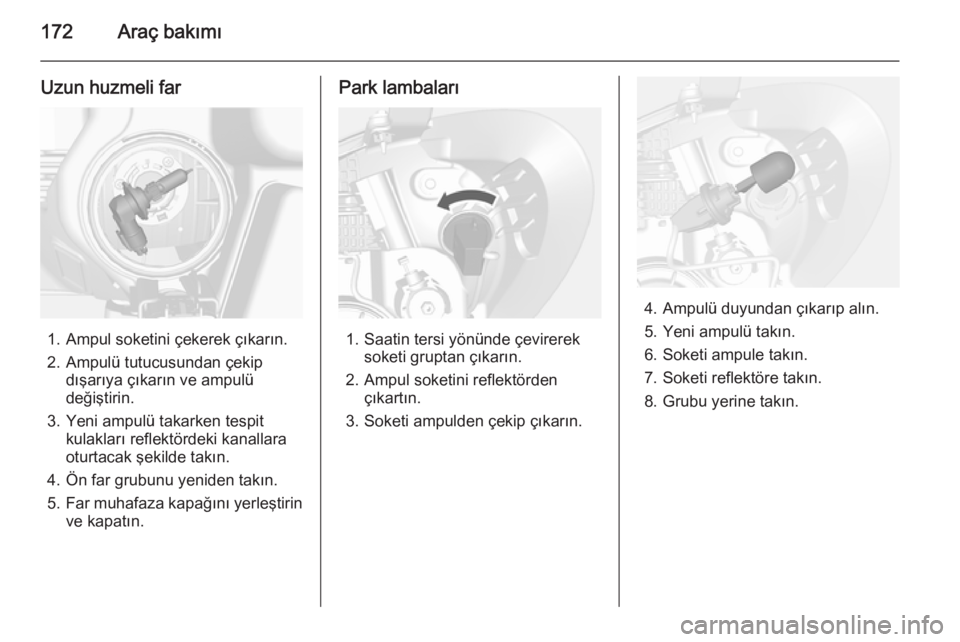

172Araç bakımı
Uzun huzmeli far
1. Ampul soketini çekerek çıkarın.
2. Ampulü tutucusundan çekip dışarıya çıkarın ve ampulü
değiştirin.
3. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
4. Ön far grubunu yeniden takın.
5. Far muhafaza kapağını yerleştirin
ve kapatın.
Park lambaları
1. Saatin tersi yönünde çevirerek soketi gruptan çıkarın.
2. Ampul soketini reflektörden çıkartın.
3. Soketi ampulden çekip çıkarın.
4. Ampulü duyundan çıkarıp alın.
5. Yeni ampulü takın.
6. Soketi ampule takın.
7. Soketi reflektöre takın.
8. Grubu yerine takın.

Araç bakımı173Xenon farlar9Tehlike
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Viraj ışıkları
1. Koruyucu kapağı çıkarın.
2. Ampul soketini çekerek çıkarın.
3. Ampulü tutucusundan çekip dışarıya çıkarın ve ampulü
değiştirin.
4. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
5. Ön far grubunu yeniden takın.
6. Far muhafaza kapağını yerleştirin
ve kapatın.
Sis lambaları
Lamba değişimini sadece bir servise
yaptırın.
Ön dönüş sinyali lambaları

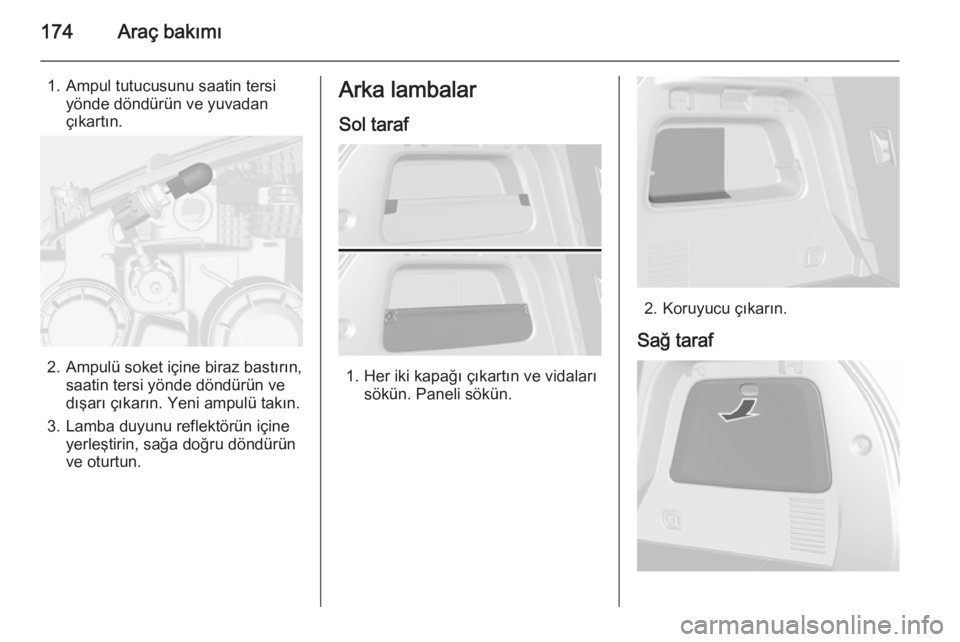

174Araç bakımı
1. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkartın.
2. Ampulü soket içine biraz bastırın, saatin tersi yönde döndürün ve
dışarı çıkarın. Yeni ampulü takın.
3. Lamba duyunu reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.
Arka lambalar
Sol taraf
1. Her iki kapağı çıkartın ve vidaları sökün. Paneli sökün.
2. Koruyucu çıkarın.
Sağ taraf

Araç bakımı175
1. Depolama kapısını ve lastikonarım setini çıkartın.
2. Koruyucu çıkarın.
3. Kuyruk/Stop lambası (1)
Sinyal lambası (2)
Geri vites lambası (3)
4. Lamba duyunu çıkarıp alın. Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul tutucuyu arka lamba grubuna yerleştirin. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Yan dönüş sinyali
lambaları
Lambalar yanmıyorsa, yetkili servise
kontrol ettirin.

176Araç bakımıYükseğe monteli üçüncü
fren lambası
Yükseğe monteli üçüncü fren lambası yanmıyorsa, yetkili servise kontrol
ettirin.
Plaka lambası
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saatin tersi
yönde döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç lambalar İç aydınlatma lambaları 1. Çıkartmak için, aydınlatma anahtarının karşı tarafını düz uçlu
bir tornavida ile kaldırın.
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu takın.

Araç bakımı177
Bagaj bölümü aydınlatması
1.Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lambayı takın.
Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.

178Araç bakımı
Mini Sigortalar
No.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan aynalar3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7–8Şanzıman kontrol modülü9Gövde kontrol modülü10Ön far seviye ayarı11Arka cam sileceği12Isıtmalı arka cam13Ön far çalıştırıcı (sol taraf)14Isıtmalı yan ayna15–16Koltuk ısıtıcısı17Şanzıman kontrol modülüNo.Akım devresi18Motor kontrol modülü19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini, motor kontrol
modülü24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülü
