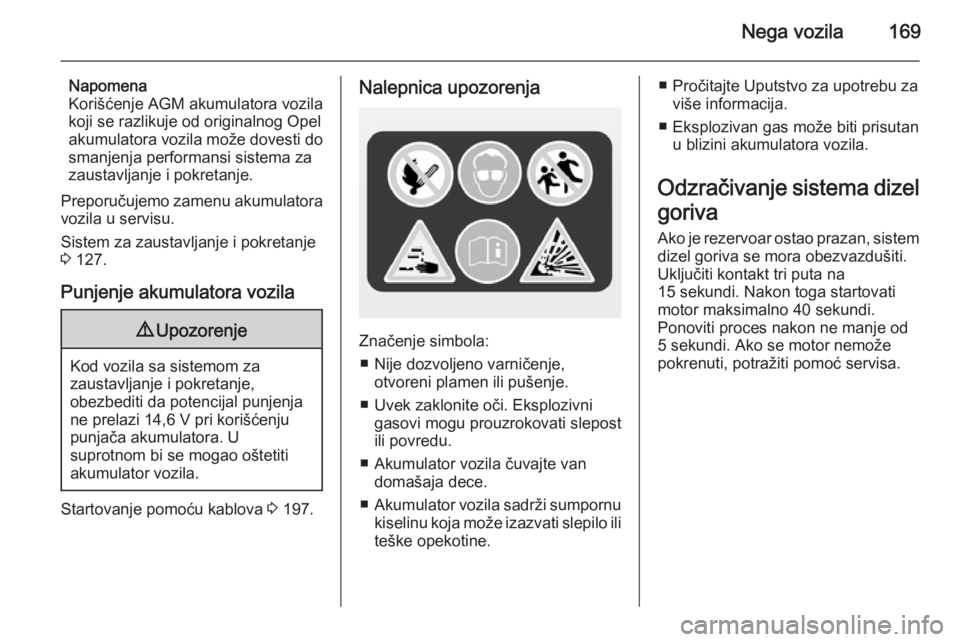

Nega vozila169
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi sistema za
zaustavljanje i pokretanje.
Preporučujemo zamenu akumulatora vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 127.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 197.
Nalepnica upozorenja
Značenje simbola:
■ Nije dozvoljeno varničenje, otvoreni plamen ili pušenje.
■ Uvek zaklonite oči. Eksplozivni gasovi mogu prouzrokovati slepost
ili povredu.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može izazvati slepilo ili teške opekotine.
■ Pročitajte Uputstvo za upotrebu za
više informacija.
■ Eksplozivan gas može biti prisutan u blizini akumulatora vozila.
Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem
dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta na
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti proces nakon ne manje od
5 sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.

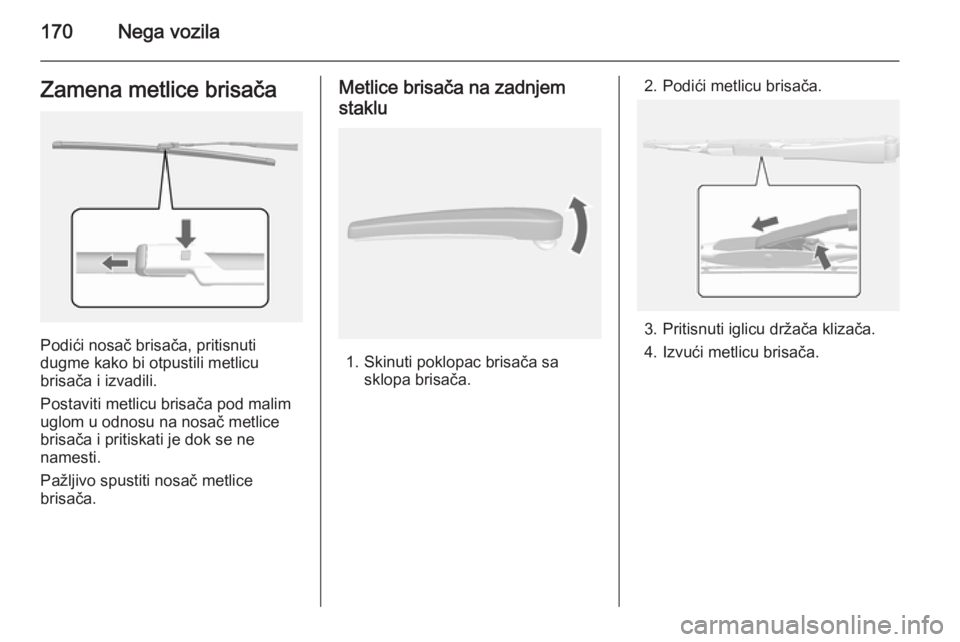

170Nega vozilaZamena metlice brisača
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem
staklu
1. Skinuti poklopac brisača sa sklopa brisača.
2. Podići metlicu brisača.
3. Pritisnuti iglicu držača klizača.
4. Izvući metlicu brisača.

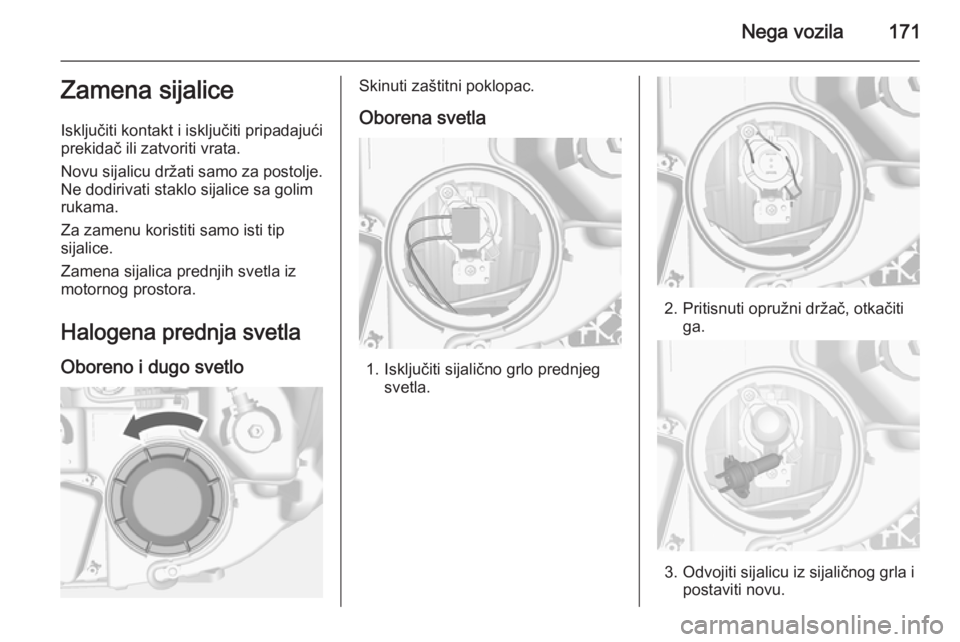

Nega vozila171Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Halogena prednja svetla
Oboreno i dugo svetloSkinuti zaštitni poklopac.
Oborena svetla
1. Isključiti sijalično grlo prednjeg svetla.
2. Pritisnuti opružni držač, otkačitiga.
3. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.

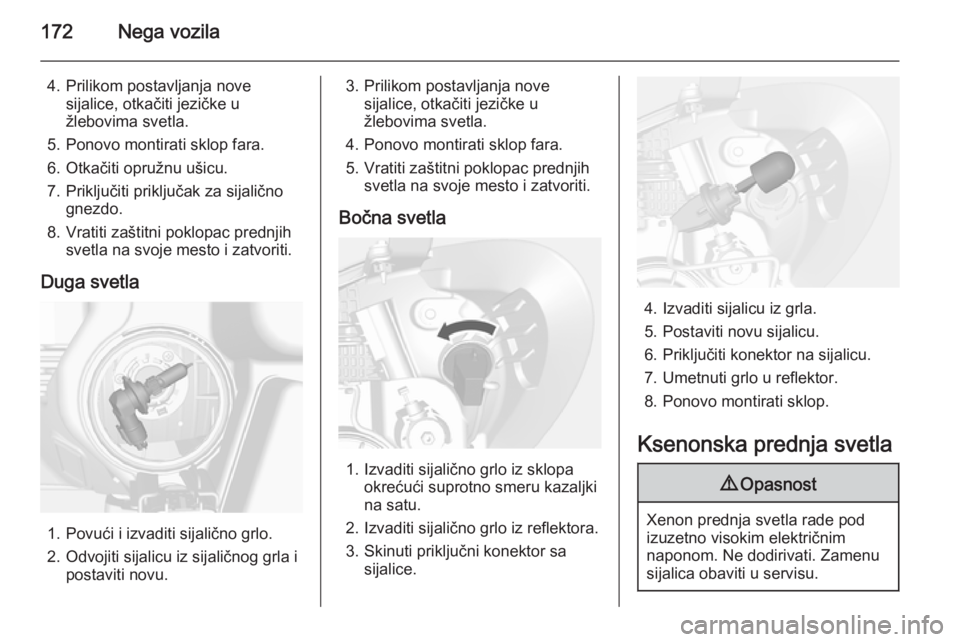

172Nega vozila
4. Prilikom postavljanja novesijalice, otkačiti jezičke u
žlebovima svetla.
5. Ponovo montirati sklop fara.
6. Otkačiti opružnu ušicu.
7. Priključiti priključak za sijalično gnezdo.
8. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Duga svetla
1. Povući i izvaditi sijalično grlo.
2. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.
3. Prilikom postavljanja novesijalice, otkačiti jezičke u
žlebovima svetla.
4. Ponovo montirati sklop fara.
5. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Bočna svetla
1. Izvaditi sijalično grlo iz sklopa okrećući suprotno smeru kazaljki
na satu.
2. Izvaditi sijalično grlo iz reflektora. 3. Skinuti priključni konektor sa sijalice.
4. Izvaditi sijalicu iz grla.
5. Postaviti novu sijalicu.
6. Priključiti konektor na sijalicu.
7. Umetnuti grlo u reflektor.
8. Ponovo montirati sklop.
Ksenonska prednja svetla
9 Opasnost
Xenon prednja svetla rade pod
izuzetno visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.

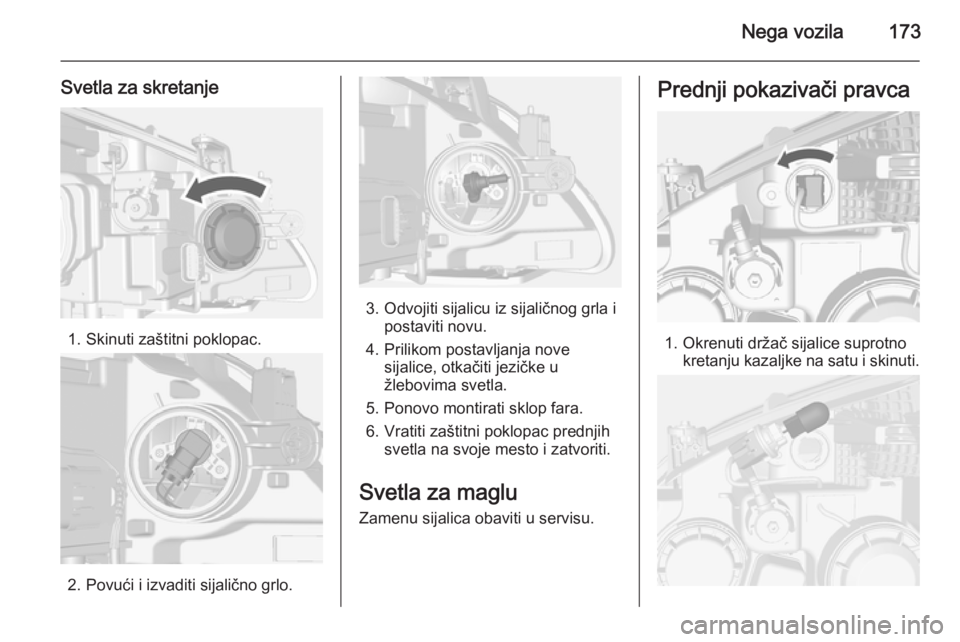

Nega vozila173
Svetla za skretanje
1. Skinuti zaštitni poklopac.
2. Povući i izvaditi sijalično grlo.
3. Odvojiti sijalicu iz sijaličnog grla ipostaviti novu.
4. Prilikom postavljanja nove sijalice, otkačiti jezičke u
žlebovima svetla.
5. Ponovo montirati sklop fara.
6. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Svetla za maglu Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i skinuti.

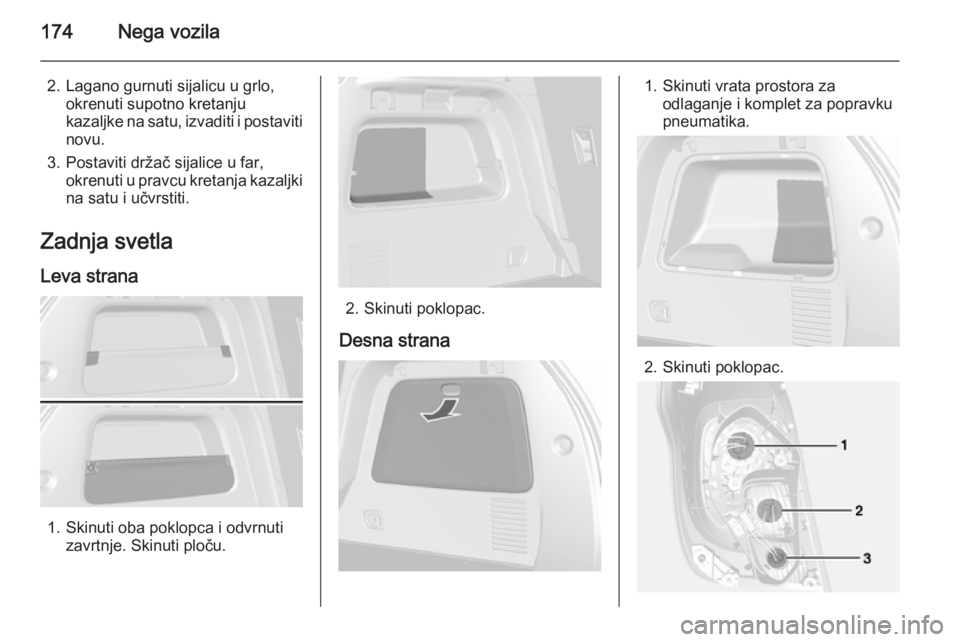

174Nega vozila
2. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu.
3. Postaviti držač sijalice u far, okrenuti u pravcu kretanja kazaljkina satu i učvrstiti.
Zadnja svetla Leva strana
1. Skinuti oba poklopca i odvrnuti zavrtnje. Skinuti ploču.
2. Skinuti poklopac.
Desna strana
1. Skinuti vrata prostora za odlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.

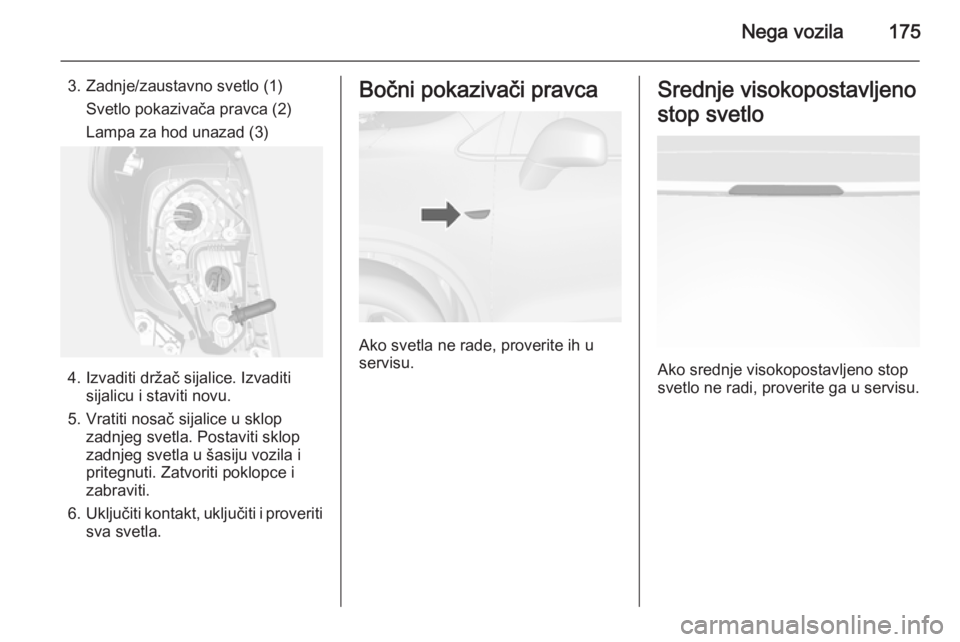

Nega vozila175
3. Zadnje/zaustavno svetlo (1)Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Vratiti nosač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.

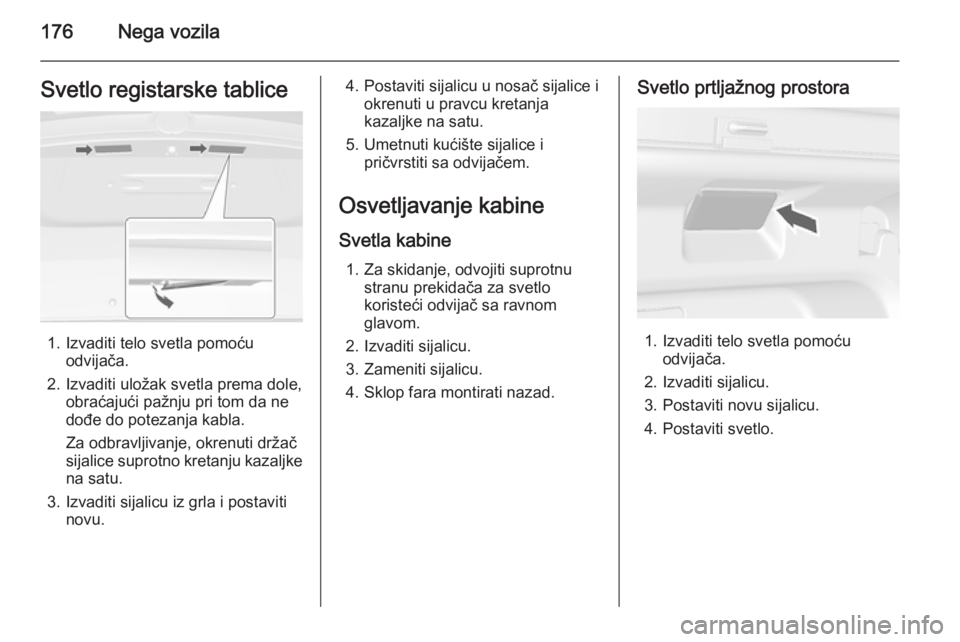

176Nega vozilaSvetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.

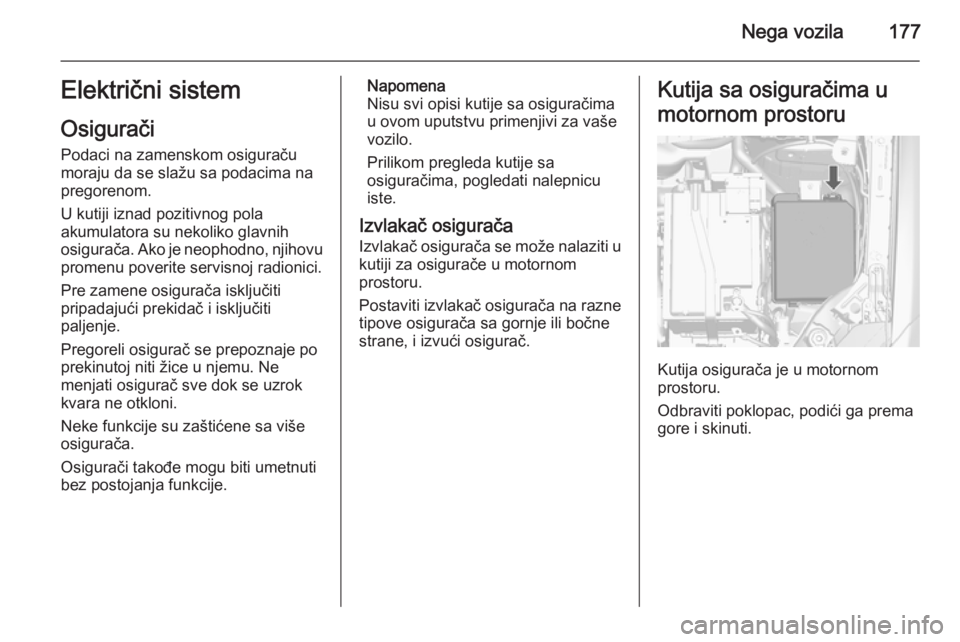

Nega vozila177Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu
promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.

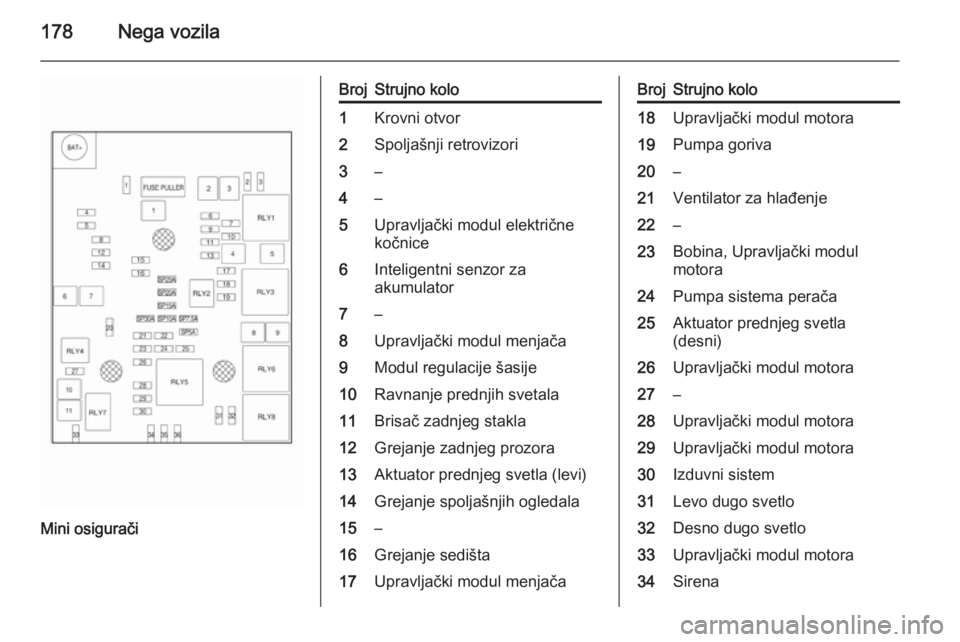

178Nega vozila
Mini osigurači
BrojStrujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9Modul regulacije šasije10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBrojStrujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina, Upravljački modul
