OPEL MOKKA 2016.5 Betriebsanleitung (in German)

Sitze, Rückhaltesysteme49Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das Fahrzeug abgestimmt ist.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen so‐
wie die mit dem Kindersicherheitssys‐
tem mitgelieferten Anweisungen be‐
achten.
Halten Sie immer lokale oder natio‐ nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Warnung
Wenn ein Kindersicherheitssys‐
tem auf dem Beifahrersitz verwen‐
det wird, muss das Airbag-System für den Beifahrersitz deaktiviert
werden; andernfalls besteht bei
Auslösen des Airbags Lebensge‐
fahr für das Kind.
Dies ist vor allem dann der Fall, wenn auf dem Beifahrersitz Kin‐
dersicherheitssysteme verwendet
werden, mit denen das Kind mit
Blickrichtung nach hinten beför‐
dert wird.
Airbag-Deaktivierung 3 48.
Airbag-Aufkleber 3 43.
Wahl des richtigen Systems
Die Rücksitze sind am besten zum Befestigen eines Kindersicherheits‐
systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe fol‐
gende Tabelle.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

50Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U2U2Gruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1U 2U2Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1U2U2Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXXU 2U2Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXXU 2U21:wenn das Kindersicherheitssystem mit Hilfe eines Dreipunkt-Sicherheitsgurtes fixiert wird, den Höheneinsteller des
Sitzes ganz nach oben schieben und sicherstellen, dass der Sicherheitsgurt vom oberen Befestigungspunkt aus nach vorn läuft. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass derSicherheitsgurt an der Gurtschlossseite fest anliegt.2:Die Kopfstütze ganz nach oben schieben. Wenn sie den ordnungsgemäßen Einbau des Kindersicherheitssystemsbehindert, die Kopfstütze entfernen 3 35.U:universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.

Sitze, Rückhaltesysteme51Zulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
RücksitzGruppe 0: bis zu 10 kgEISO/R1XIL 1XGruppe 0+: bis zu 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGruppe I: 9 bis 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXILXGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXILX

52Sitze, Rückhaltesysteme1:Den Beifahrersitz ganz nach vorne schieben oder die Lehne des Beifahrersitzes möglichst senkrecht stellen, sodass
die Lehne das Kindersicherheitssystem nicht behindert.IL:Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF:geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.X:kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐ klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Ge‐
wichtsklasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

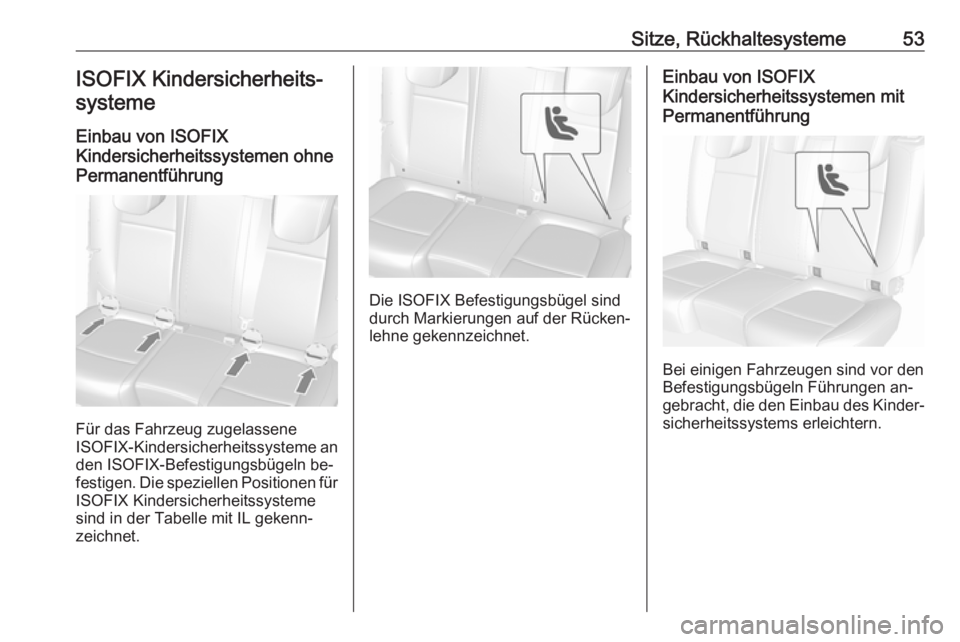

Sitze, Rückhaltesysteme53ISOFIX Kindersicherheits‐
systeme
Einbau von ISOFIX
Kindersicherheitssystemen ohne
Permanentführung
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln be‐
festigen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Einbau von ISOFIX
Kindersicherheitssystemen mit
Permanentführung
Bei einigen Fahrzeugen sind vor den
Befestigungsbügeln Führungen an‐
gebracht, die den Einbau des Kinder‐
sicherheitssystems erleichtern.

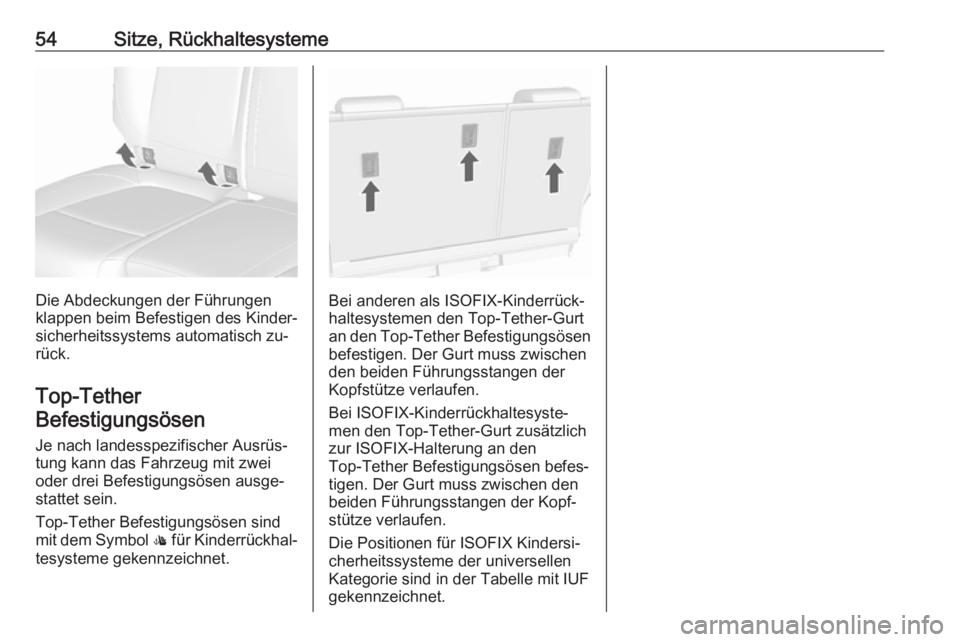

54Sitze, Rückhaltesysteme
Die Abdeckungen der Führungen
klappen beim Befestigen des Kinder‐
sicherheitssystems automatisch zu‐
rück.
Top-Tether
Befestigungsösen
Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Top-Tether Befestigungsösen sind mit dem Symbol : für Kinderrückhal‐
tesysteme gekennzeichnet.Bei anderen als ISOFIX-Kinderrück‐ haltesystemen den Top-Tether-Gurt
an den Top-Tether Befestigungsösen
befestigen. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Bei ISOFIX-Kinderrückhaltesyste‐ men den Top-Tether-Gurt zusätzlichzur ISOFIX-Halterung an den
Top-Tether Befestigungsösen befes‐
tigen. Der Gurt muss zwischen den
beiden Führungsstangen der Kopf‐
stütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

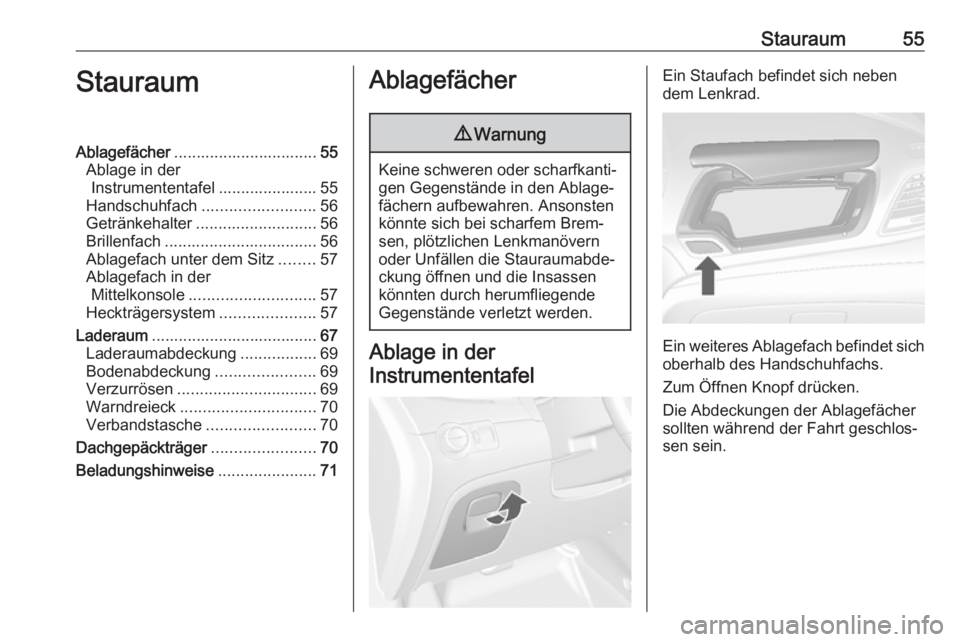

Stauraum55StauraumAblagefächer................................ 55
Ablage in der Instrumententafel ...................... 55
Handschuhfach ......................... 56
Getränkehalter ........................... 56
Brillenfach .................................. 56
Ablagefach unter dem Sitz ........57
Ablagefach in der Mittelkonsole ............................ 57
Heckträgersystem .....................57
Laderaum ..................................... 67
Laderaumabdeckung .................69
Bodenabdeckung ......................69
Verzurrösen ............................... 69
Warndreieck .............................. 70
Verbandstasche ........................70
Dachgepäckträger .......................70
Beladungshinweise ......................71Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Ablage in der
Instrumententafel
Ein Staufach befindet sich neben
dem Lenkrad.
Ein weiteres Ablagefach befindet sich
oberhalb des Handschuhfachs.
Zum Öffnen Knopf drücken.
Die Abdeckungen der Ablagefächer sollten während der Fahrt geschlos‐
sen sein.

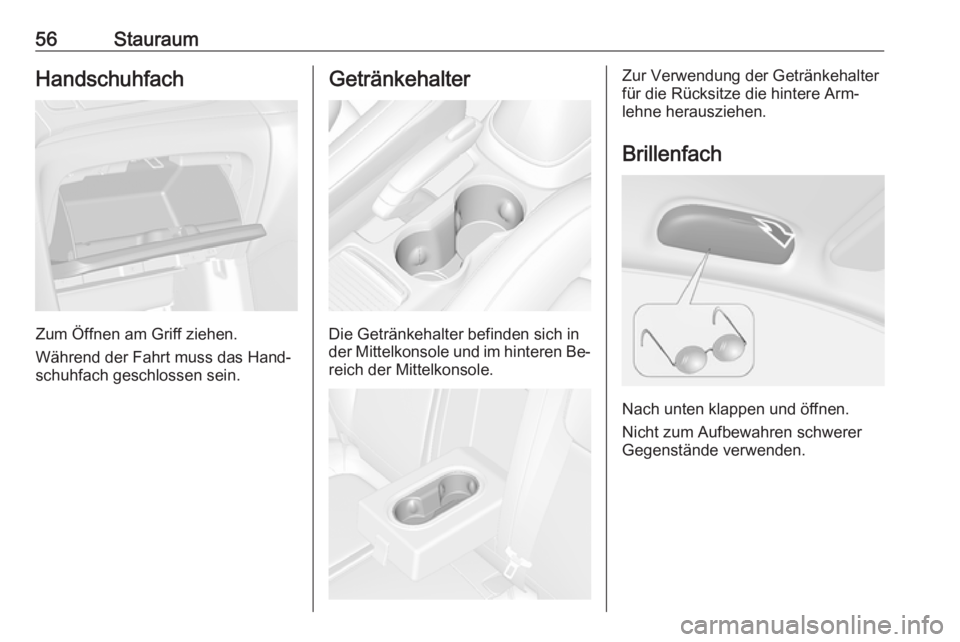

56StauraumHandschuhfach
Zum Öffnen am Griff ziehen.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Mittelkonsole und im hinteren Be‐
reich der Mittelkonsole.
Zur Verwendung der Getränkehalter
für die Rücksitze die hintere Arm‐
lehne herausziehen.
Brillenfach
Nach unten klappen und öffnen.
Nicht zum Aufbewahren schwerer
Gegenstände verwenden.

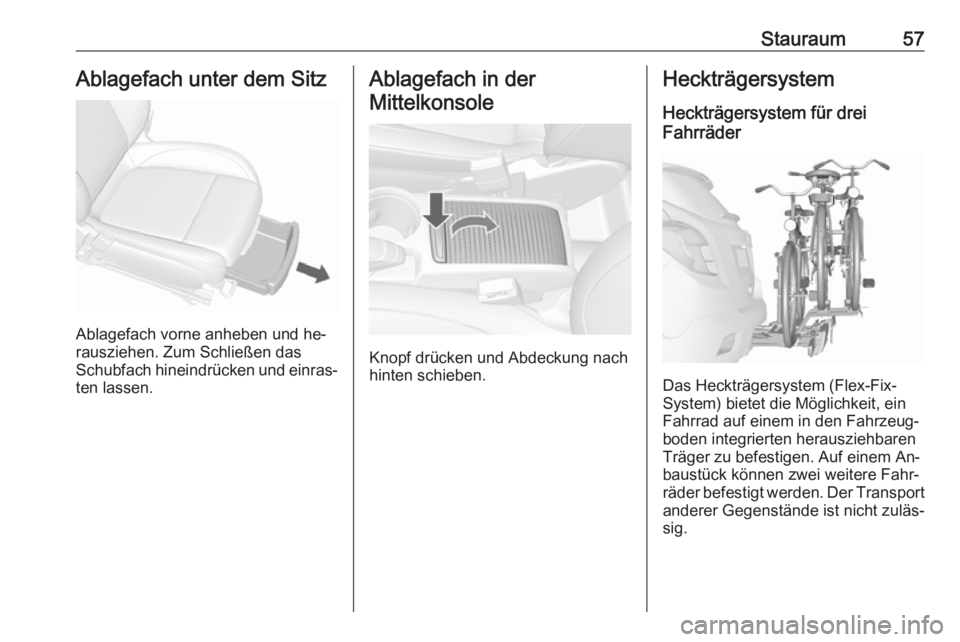

Stauraum57Ablagefach unter dem Sitz
Ablagefach vorne anheben und he‐
rausziehen. Zum Schließen das
Schubfach hineindrücken und einras‐ ten lassen.
Ablagefach in der
Mittelkonsole
Knopf drücken und Abdeckung nach
hinten schieben.
Heckträgersystem
Heckträgersystem für drei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem An‐
baustück können zwei weitere Fahr‐
räder befestigt werden. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.

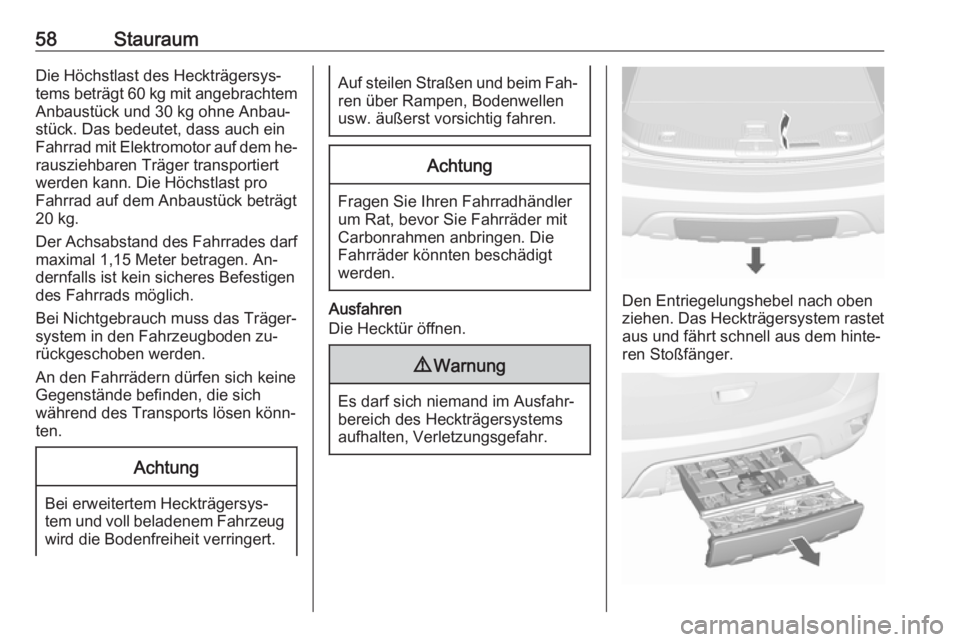

58StauraumDie Höchstlast des Heckträgersys‐tems beträgt 60 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem he‐ rausziehbaren Träger transportiert
werden kann. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrades darf
maximal 1,15 Meter betragen. An‐ dernfalls ist kein sicheres Befestigen
des Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Bei erweitertem Heckträgersys‐
tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und beim Fah‐ ren über Rampen, Bodenwellen
usw. äußerst vorsichtig fahren.Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.
