OPEL MOKKA 2016.5 Gebruikershandleiding (in Dutch)

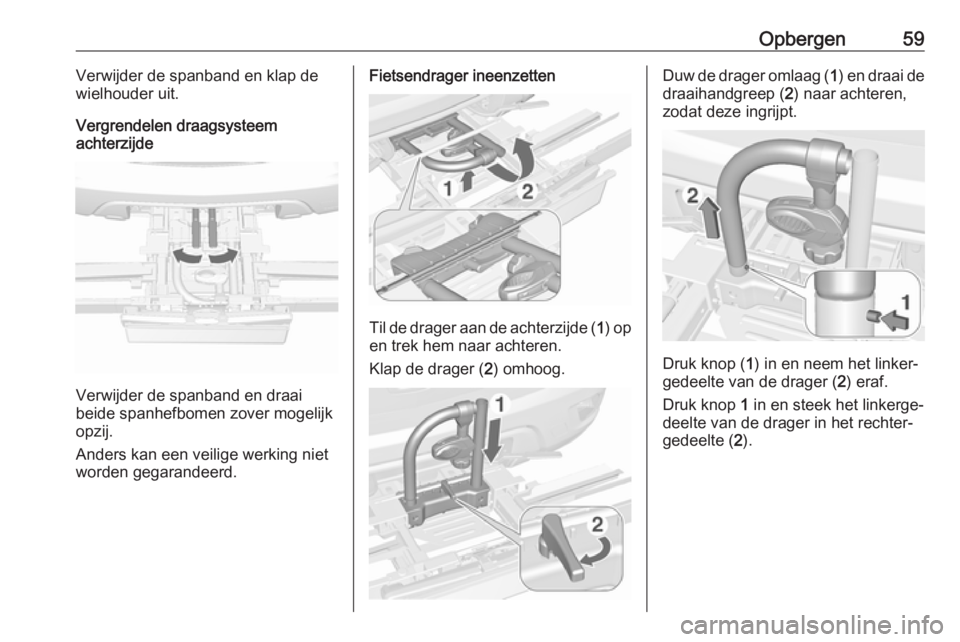

Opbergen59Verwijder de spanband en klap de
wielhouder uit.
Vergrendelen draagsysteem
achterzijde
Verwijder de spanband en draai
beide spanhefbomen zover mogelijk
opzij.
Anders kan een veilige werking niet worden gegarandeerd.
Fietsendrager ineenzetten
Til de drager aan de achterzijde ( 1) op
en trek hem naar achteren.
Klap de drager ( 2) omhoog.
Duw de drager omlaag ( 1) en draai de
draaihandgreep ( 2) naar achteren,
zodat deze ingrijpt.
Druk knop ( 1) in en neem het linker‐
gedeelte van de drager ( 2) eraf.
Druk knop 1 in en steek het linkerge‐
deelte van de drager in het rechter‐
gedeelte ( 2).

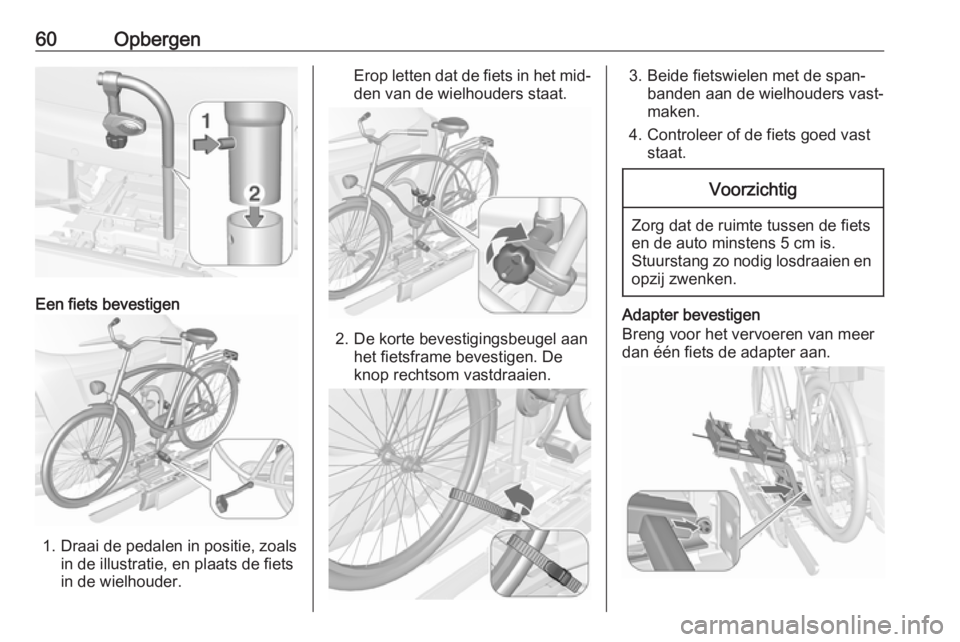

60Opbergen
Een fiets bevestigen
1. Draai de pedalen in positie, zoalsin de illustratie, en plaats de fiets
in de wielhouder.
Erop letten dat de fiets in het mid‐
den van de wielhouders staat.
2. De korte bevestigingsbeugel aan het fietsframe bevestigen. De
knop rechtsom vastdraaien.
3. Beide fietswielen met de span‐ banden aan de wielhouders vast‐maken.
4. Controleer of de fiets goed vast staat.Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Adapter bevestigen
Breng voor het vervoeren van meer dan één fiets de adapter aan.

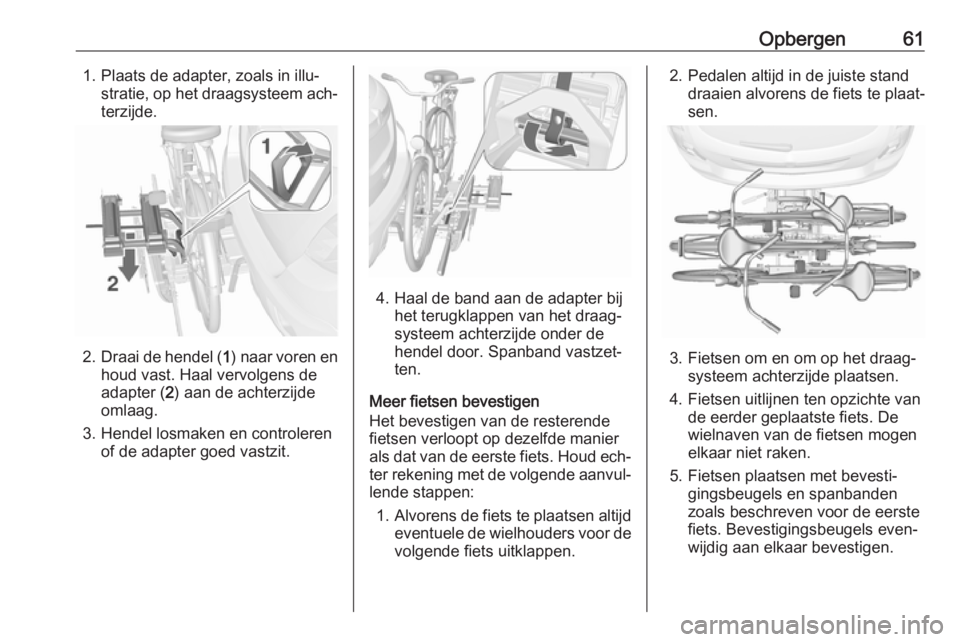

Opbergen611. Plaats de adapter, zoals in illu‐stratie, op het draagsysteem ach‐terzijde.
2. Draai de hendel ( 1) naar voren en
houd vast. Haal vervolgens de
adapter ( 2) aan de achterzijde
omlaag.
3. Hendel losmaken en controleren of de adapter goed vastzit.
4. Haal de band aan de adapter bijhet terugklappen van het draag‐
systeem achterzijde onder de
hendel door. Spanband vastzet‐
ten.
Meer fietsen bevestigen
Het bevestigen van de resterende
fietsen verloopt op dezelfde manier
als dat van de eerste fiets. Houd ech‐
ter rekening met de volgende aanvul‐ lende stappen:
1. Alvorens de fiets te plaatsen altijd
eventuele de wielhouders voor de
volgende fiets uitklappen.
2. Pedalen altijd in de juiste stand draaien alvorens de fiets te plaat‐
sen.
3. Fietsen om en om op het draag‐ systeem achterzijde plaatsen.
4. Fietsen uitlijnen ten opzichte van de eerder geplaatste fiets. De
wielnaven van de fietsen mogen
elkaar niet raken.
5. Fietsen plaatsen met bevesti‐ gingsbeugels en spanbanden
zoals beschreven voor de eerste
fiets. Bevestigingsbeugels even‐
wijdig aan elkaar bevestigen.

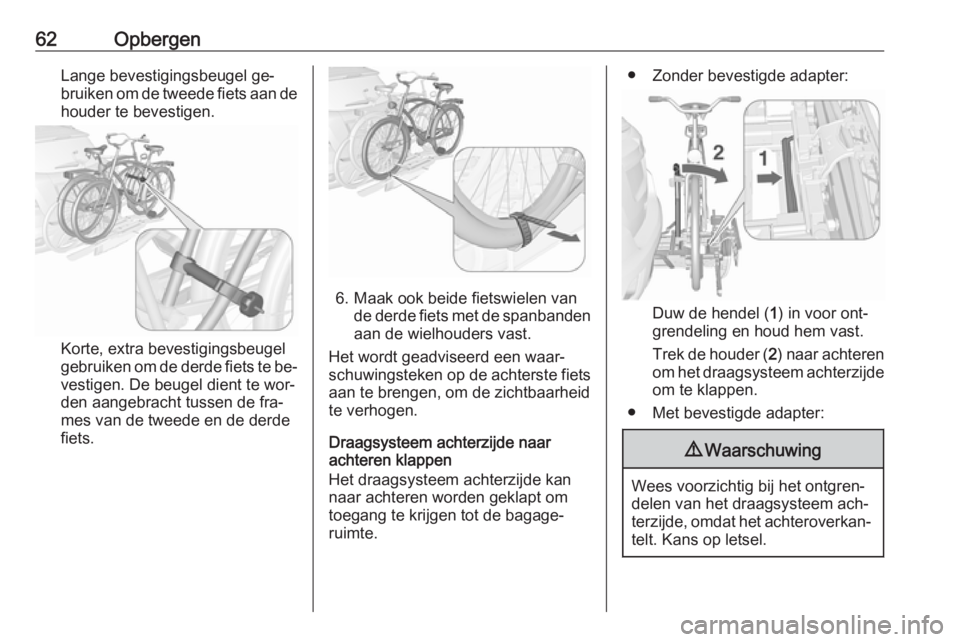

62OpbergenLange bevestigingsbeugel ge‐
bruiken om de tweede fiets aan de
houder te bevestigen.
Korte, extra bevestigingsbeugel
gebruiken om de derde fiets te be‐
vestigen. De beugel dient te wor‐
den aangebracht tussen de fra‐
mes van de tweede en de derde
fiets.
6. Maak ook beide fietswielen van de derde fiets met de spanbandenaan de wielhouders vast.
Het wordt geadviseerd een waar‐
schuwingsteken op de achterste fiets
aan te brengen, om de zichtbaarheid
te verhogen.
Draagsysteem achterzijde naar
achteren klappen
Het draagsysteem achterzijde kan
naar achteren worden geklapt om
toegang te krijgen tot de bagage‐
ruimte.
● Zonder bevestigde adapter:
Duw de hendel ( 1) in voor ont‐
grendeling en houd hem vast.
Trek de houder ( 2) naar achteren
om het draagsysteem achterzijde
om te klappen.
● Met bevestigde adapter:
9 Waarschuwing
Wees voorzichtig bij het ontgren‐
delen van het draagsysteem ach‐
terzijde, omdat het achteroverkan‐
telt. Kans op letsel.

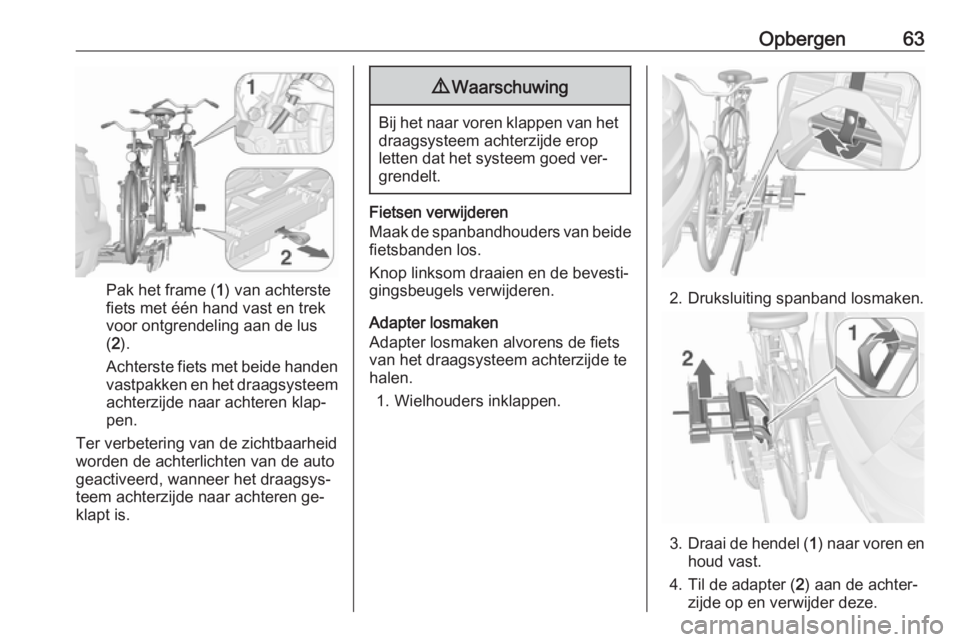

Opbergen63
Pak het frame (1) van achterste
fiets met één hand vast en trek
voor ontgrendeling aan de lus ( 2 ).
Achterste fiets met beide handen vastpakken en het draagsysteem
achterzijde naar achteren klap‐
pen.
Ter verbetering van de zichtbaarheid
worden de achterlichten van de auto
geactiveerd, wanneer het draagsys‐
teem achterzijde naar achteren ge‐
klapt is.
9 Waarschuwing
Bij het naar voren klappen van het
draagsysteem achterzijde eropletten dat het systeem goed ver‐
grendelt.
Fietsen verwijderen
Maak de spanbandhouders van beide fietsbanden los.
Knop linksom draaien en de bevesti‐
gingsbeugels verwijderen.
Adapter losmaken
Adapter losmaken alvorens de fiets
van het draagsysteem achterzijde te
halen.
1. Wielhouders inklappen.
2. Druksluiting spanband losmaken.
3. Draai de hendel ( 1) naar voren en
houd vast.
4. Til de adapter ( 2) aan de achter‐
zijde op en verwijder deze.

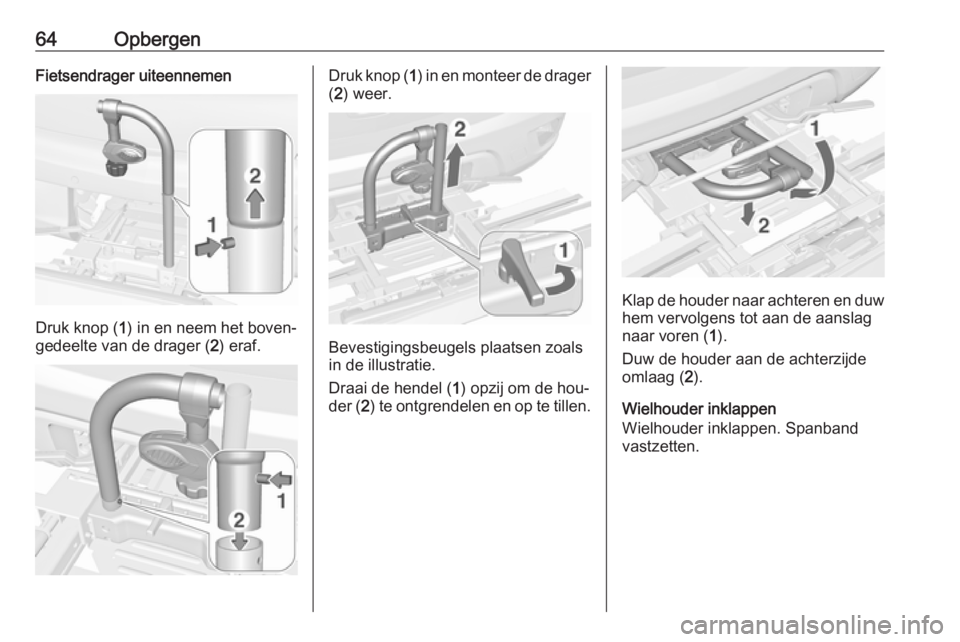

64OpbergenFietsendrager uiteennemen
Druk knop (1) in en neem het boven‐
gedeelte van de drager ( 2) eraf.
Druk knop ( 1) in en monteer de drager
( 2 ) weer.
Bevestigingsbeugels plaatsen zoals
in de illustratie.
Draai de hendel ( 1) opzij om de hou‐
der ( 2) te ontgrendelen en op te tillen.
Klap de houder naar achteren en duw
hem vervolgens tot aan de aanslag
naar voren ( 1).
Duw de houder aan de achterzijde omlaag ( 2).
Wielhouder inklappen
Wielhouder inklappen. Spanband vastzetten.

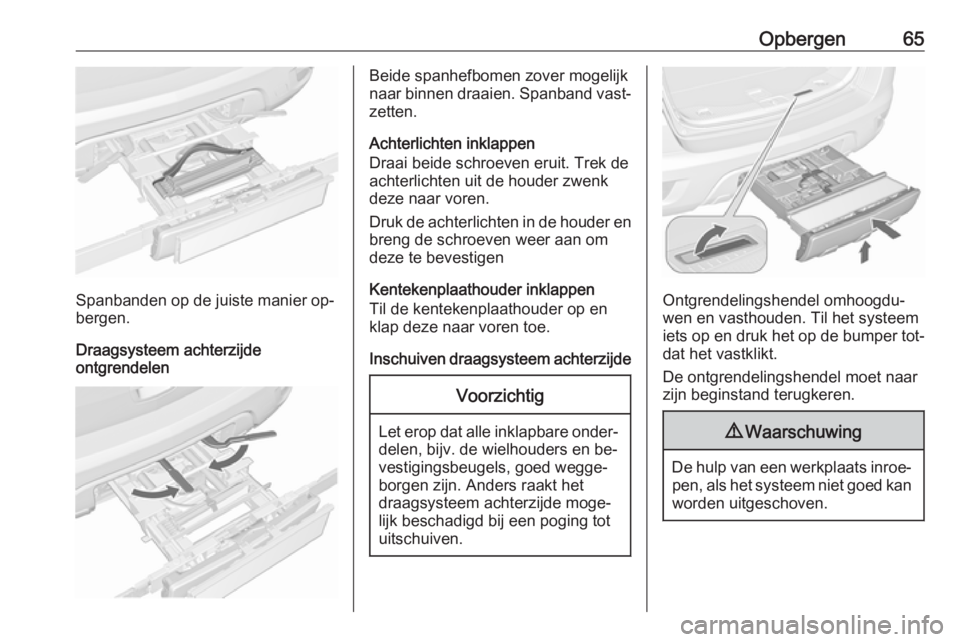

Opbergen65
Spanbanden op de juiste manier op‐
bergen.
Draagsysteem achterzijde
ontgrendelen
Beide spanhefbomen zover mogelijk
naar binnen draaien. Spanband vast‐ zetten.
Achterlichten inklappen
Draai beide schroeven eruit. Trek de achterlichten uit de houder zwenk
deze naar voren.
Druk de achterlichten in de houder en
breng de schroeven weer aan om
deze te bevestigen
Kentekenplaathouder inklappen
Til de kentekenplaathouder op en
klap deze naar voren toe.
Inschuiven draagsysteem achterzijdeVoorzichtig
Let erop dat alle inklapbare onder‐ delen, bijv. de wielhouders en be‐
vestigingsbeugels, goed wegge‐
borgen zijn. Anders raakt het
draagsysteem achterzijde moge‐
lijk beschadigd bij een poging tot
uitschuiven.
Ontgrendelingshendel omhoogdu‐
wen en vasthouden. Til het systeem
iets op en druk het op de bumper tot‐
dat het vastklikt.
De ontgrendelingshendel moet naar
zijn beginstand terugkeren.
9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.

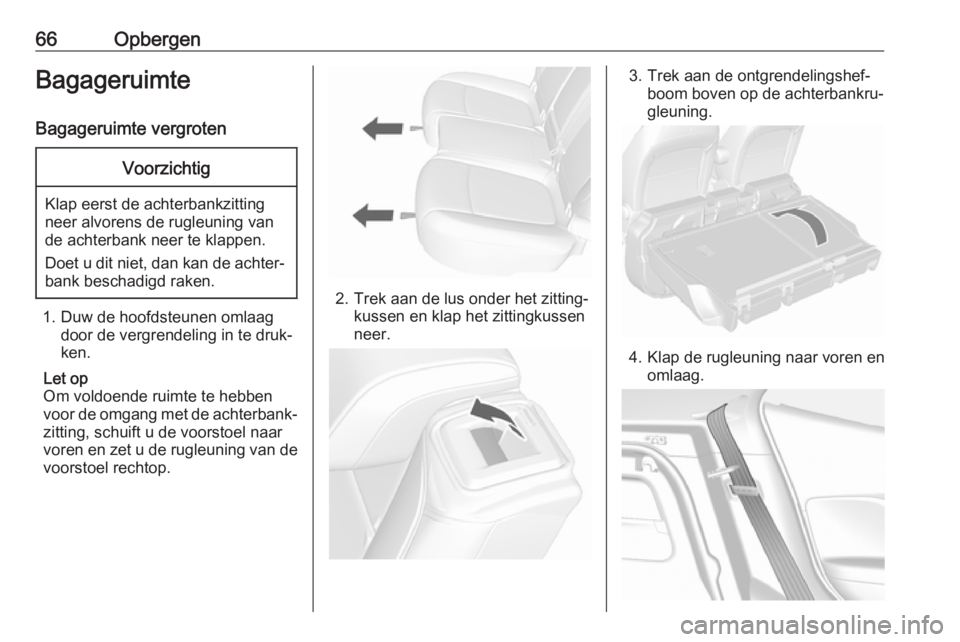

66OpbergenBagageruimte
Bagageruimte vergrotenVoorzichtig
Klap eerst de achterbankzitting
neer alvorens de rugleuning van
de achterbank neer te klappen.
Doet u dit niet, dan kan de achter‐ bank beschadigd raken.
1. Duw de hoofdsteunen omlaag door de vergrendeling in te druk‐
ken.
Let op
Om voldoende ruimte te hebben
voor de omgang met de achterbank‐ zitting, schuift u de voorstoel naar
voren en zet u de rugleuning van de
voorstoel rechtop.
2. Trek aan de lus onder het zitting‐ kussen en klap het zittingkussen
neer.
3. Trek aan de ontgrendelingshef‐ boom boven op de achterbankru‐gleuning.
4. Klap de rugleuning naar voren en omlaag.

Opbergen675.Steek de gordels van de buitenste
zitplaatsen in de gordelgeleiders.
Om de rugleuning terug te zetten in
de oorspronkelijke positie, trekt u de
veiligheidsgordel uit de gordelgelei‐ ders en haalt u de rugleuning om‐
hoog.
Druk de rugleuning stevig op zijn
plaats.9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk let‐ sel of schade aan de bagage of deauto tot gevolg hebben bij krachtigremmen of een botsing.
Controleer of de veiligheidsgordels
niet klem raken door de verankering.
De veiligheidsgordel achter in het
midden kan blokkeren wanneer u de
rugleuning omhoog trekt. Als dat ge‐
beurt, laat de gordelband dan hele‐
maal terugrollen en begin opnieuw.
Als de veiligheidsgordel nog steeds
geblokkeerd is, klap dan het zitting‐
kussen neer en probeer het nog‐
maals.
Als u de zitting van de achterbank weer terug wilt plaatsen, zet dan deachterzijde van de zitting in zijn oor‐
spronkelijke stand en zorg ervoor dat
de lussen van de veiligheidsgordel
niet gedraaid of onder de zitting ge‐
klemd zijn; druk vervolgens de voor‐
zijde van de zitting stevig naar bene‐
den totdat deze vergrendelt.Voorzichtig
Zet de veiligheidsgordel en ges‐
pen tussen de rugleuning en één
van de kussens bij het terugklap‐
pen van de rugleuning van de ach‐ terbank. Let erop dat de gordels
en de gespen niet onder een ach‐
terbankkussen klem komen te zit‐
ten.
Zorg ervoor dat de veiligheidsgor‐ dels niet gedraaid of beklemd ra‐
ken in de rugleuning en in hun
juiste positie geplaatst zijn.
Bagageruimte-afdekking
Leg niets op de afdekking.
Demonteren Bevestigingsbanden loshaken van
achterklep.
De afdekking achteraan optillen en
naar voren duwen.
Verwijder het deksel.
Vastmaken
Afdekking in de zijgeleiders aanbren‐
gen en omlaagklappen.
Bevestigingsbanden vasthaken aan
achterklep.

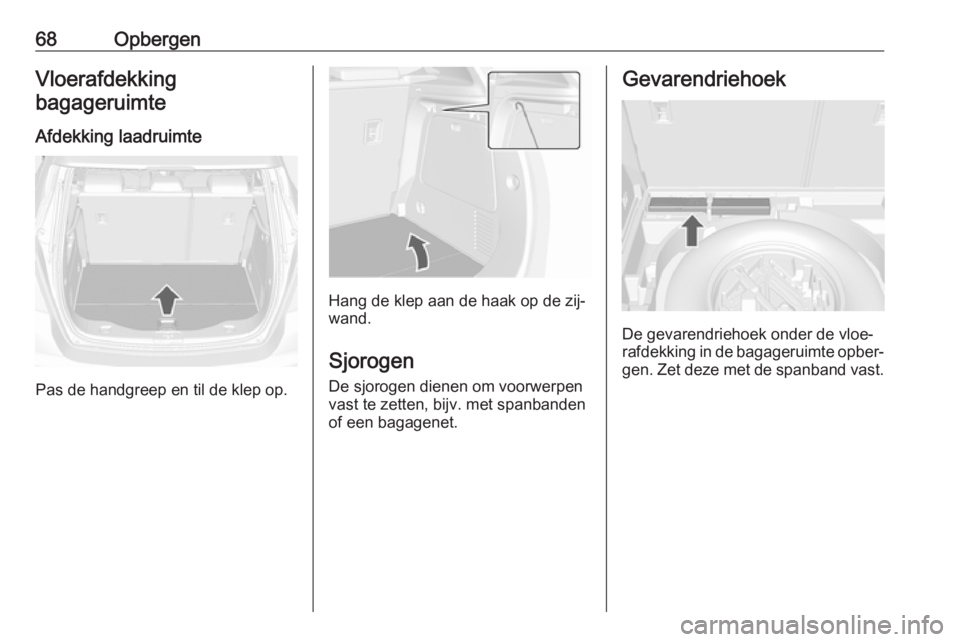

68OpbergenVloerafdekking
bagageruimte
Afdekking laadruimte
Pas de handgreep en til de klep op.
Hang de klep aan de haak op de zij‐
wand.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
Gevarendriehoek
De gevarendriehoek onder de vloe‐
rafdekking in de bagageruimte opber‐ gen. Zet deze met de spanband vast.
