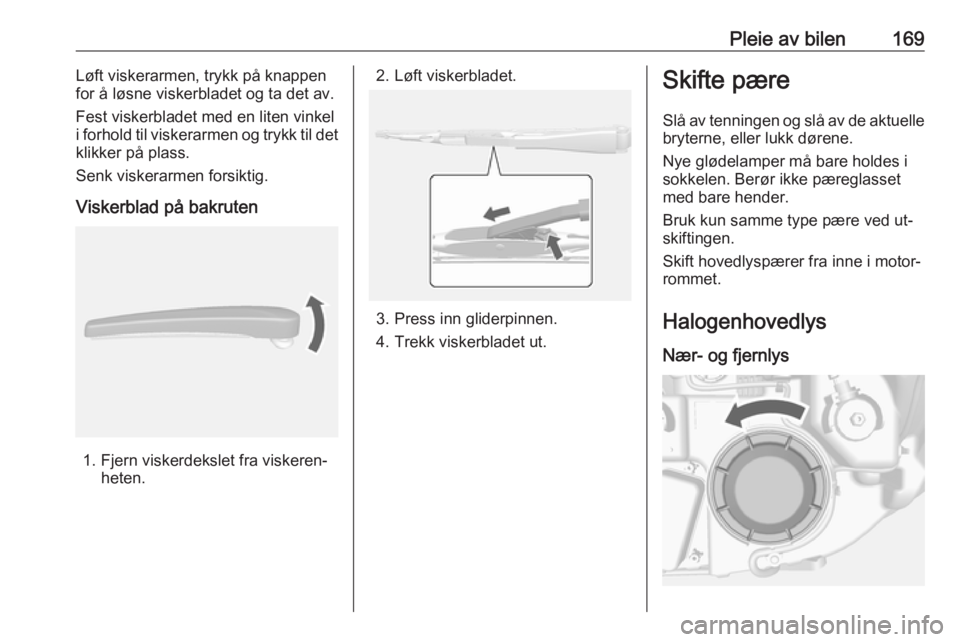

Pleie av bilen169Løft viskerarmen, trykk på knappen
for å løsne viskerbladet og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
1. Fjern viskerdekslet fra viskeren‐ heten.
2. Løft viskerbladet.
3. Press inn gliderpinnen.
4. Trekk viskerbladet ut.
Skifte pære
Slå av tenningen og slå av de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Halogenhovedlys
Nær- og fjernlys

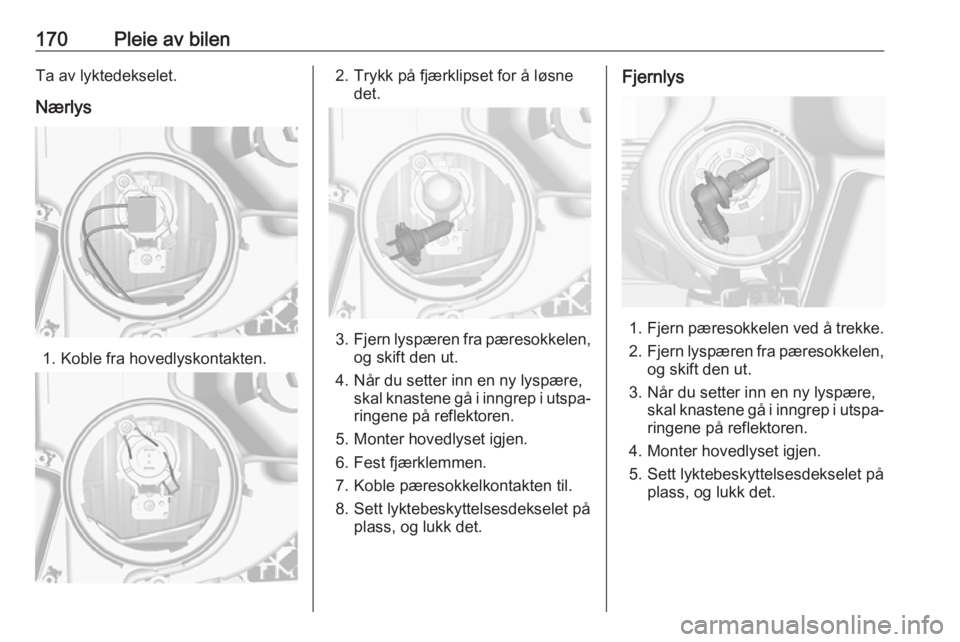

170Pleie av bilenTa av lyktedekselet.Nærlys
1. Koble fra hovedlyskontakten.
2. Trykk på fjærklipset for å løsne det.
3.Fjern lyspæren fra pæresokkelen,
og skift den ut.
4. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐ringene på reflektoren.
5. Monter hovedlyset igjen.
6. Fest fjærklemmen.
7. Koble pæresokkelkontakten til.
8. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
Fjernlys
1.Fjern pæresokkelen ved å trekke.
2. Fjern lyspæren fra pæresokkelen,
og skift den ut.
3. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐
ringene på reflektoren.
4. Monter hovedlyset igjen.
5. Sett lyktebeskyttelsesdekselet på plass, og lukk det.

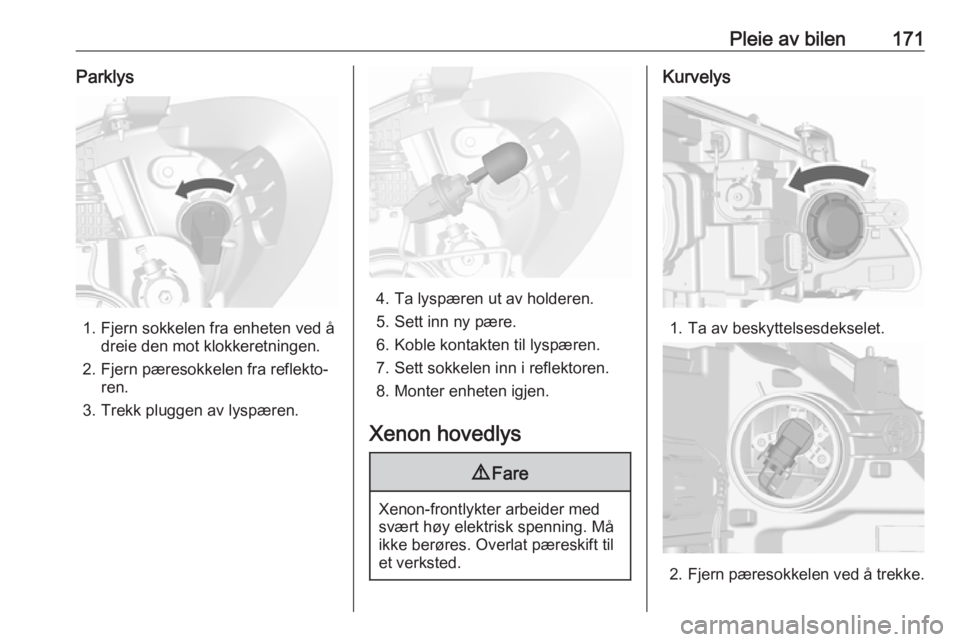

Pleie av bilen171Parklys
1. Fjern sokkelen fra enheten ved ådreie den mot klokkeretningen.
2. Fjern pæresokkelen fra reflekto‐ ren.
3. Trekk pluggen av lyspæren.
4. Ta lyspæren ut av holderen.
5. Sett inn ny pære. 6. Koble kontakten til lyspæren.
7. Sett sokkelen inn i reflektoren.
8. Monter enheten igjen.
Xenon hovedlys
9 Fare
Xenon-frontlykter arbeider med
svært høy elektrisk spenning. Må
ikke berøres. Overlat pæreskift til
et verksted.
Kurvelys
1. Ta av beskyttelsesdekselet.
2. Fjern pæresokkelen ved å trekke.

172Pleie av bilen
3.Fjern lyspæren fra pæresokkelen,
og skift den ut.
4. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐ringene på reflektoren.
5. Monter hovedlyset igjen.
6. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen
1. Drei det aktuelle hjulet innover for
å få bedre tilgang til og fjerne tre
torx-skruer på utsiden av hjulhu‐
set. Bilens verktøysett 3 181.
2. Trekk og hold panelet for å få til‐ gang til lysepæreholderen.
3. Trekk festeribben (1) utover ogfjern koplingen (2) fra lysepære‐
holderen.
4. Drei lyspæreholderen mot urvise‐ ren (3) og fjern den fra reflektoren.
5. Fjern og bytt holderen med pære,
og fest koplingen.
6. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
7. Sett panelet tilbake på plass og fest de tre torx-skruene.

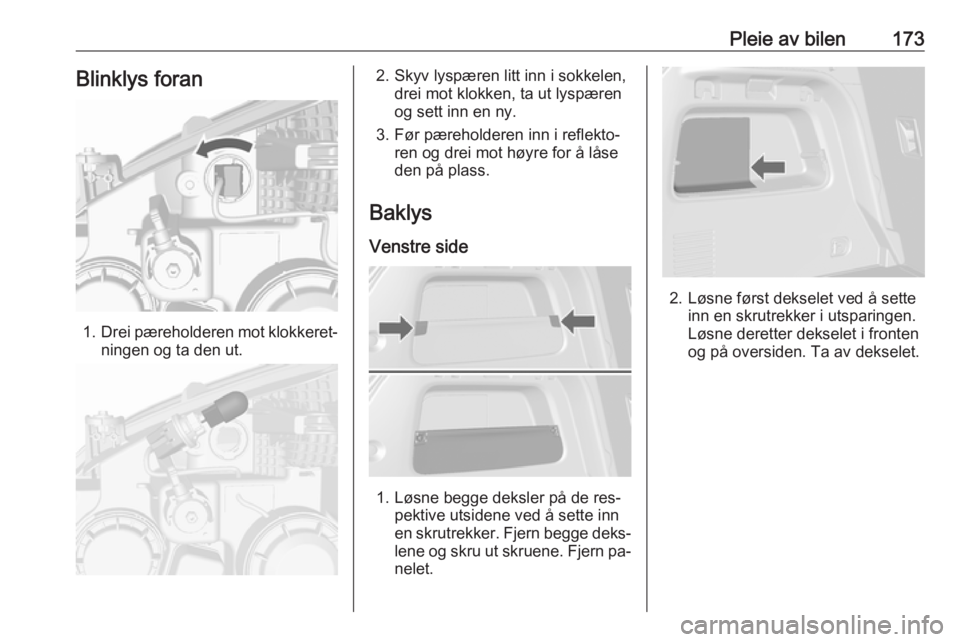

Pleie av bilen173Blinklys foran
1.Drei pæreholderen mot klokkeret‐
ningen og ta den ut.
2. Skyv lyspæren litt inn i sokkelen, drei mot klokken, ta ut lyspæren
og sett inn en ny.
3. Før pæreholderen inn i reflekto‐ ren og drei mot høyre for å låse
den på plass.
Baklys
Venstre side
1. Løsne begge deksler på de res‐ pektive utsidene ved å sette inn
en skrutrekker. Fjern begge deks‐
lene og skru ut skruene. Fjern pa‐
nelet.
2. Løsne først dekselet ved å sette inn en skrutrekker i utsparingen.
Løsne deretter dekselet i fronten
og på oversiden. Ta av dekselet.

174Pleie av bilenHøyre side
1. Fjern lokket over oppbevarings‐rommet og dekkreparasjonsset‐
tet.
2. Ta av dekselet.
3. Bak-/bremselys (1)
Pære til blinklys (2)
Ryggelys (3)
4. Ta ut lyspæreholderen. Ta ut pæ‐
ren og sett i en ny.
5. Sett lyspæreholderen i baklysen‐ heten. Lukk dekselet, og fest det.
6. Slå på tenningen, prøv og kontrol‐
ler alle lys.
Blinklys på siden
Hvis lysene ikke fungerer, må de kon‐ trolleres av et verksted.

Pleie av bilen175Høytmontert midtre
bremselys
Hvis høytmontert midtre bremselys
ikke fungerer, må det kontrolleres av
et verksted.
Skiltlys
1. Vipp ut lyset med en skrutrekker.
2. Ta pærehuset ned og ut, ikke trekk i ledningen.
Drei pæreholderen mot venstre
for å frigjøre den.
3. Ta lyspæren ut av holderen, og sett inn en ny lyspære.
4. Sett inn pæreholderen i pære‐ huset, og vri mot høyre.
5. Sett inn lyspærehuset, og fest ved
bruk av en skrutrekker.
Innvendige lys
Innvendig belysning 1. Den fjernes ved å presse motsatt side av lysbryteren opp med en
flat skrutrekker.
2. Ta ut lyspæren.
3. Skift lyspære.
4. Monter lyset igjen.
Bagasjeromslys
1. Vipp ut lyset med en skrutrekker.
2. Ta ut lyspæren.
3. Sett inn ny pære.
4. Sett inn lyset.

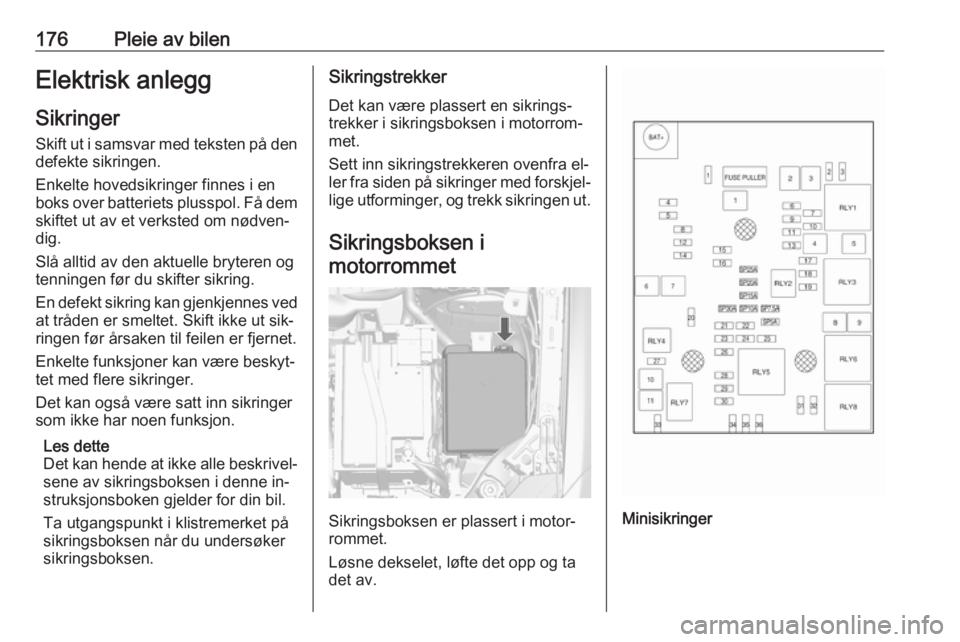

176Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Enkelte hovedsikringer finnes i en boks over batteriets plusspol. Få dem
skiftet ut av et verksted om nødven‐
dig.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne in‐
struksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen imotorrommet
Sikringsboksen er plassert i motor‐
rommet.
Løsne dekselet, løfte det opp og ta
det av.Minisikringer

Pleie av bilen177Nr.Strømkrets1Soltak2Sidespeil3–4–5Elektrisk bremsekontrollmodul6Intelligent batteriføler7–8Girelektronikk9–10Hovedlysjustering11Bakrutevisker12Oppvarmet bakrute13Hovedlysutløser (venstre)14Oppvarmede sidespeil15–16Setevarme17GirelektronikkNr.Strømkrets18Motorelektronikk19Drivstoffpumpe20–21Kjølevifte22–23Tenningsspole/Motorkontroll‐
modul24Vindusvaskerpumpe25Frontlysutløser (høyre)26Motorens kontrollsensorer27–28Tenningen29Tenningen30Eksossystem31Venstre fjernlys32Høyre fjernlys33Motorelektronikk34HornNr.Strømkrets35Klimaanlegg36Fremre tåkelys
J-cases-sikringer
Nr.Strømkrets1Elektrisk bremsekontrollmodul2Visker foran3Elektrisk modul4Spenningsterminal for sikrings‐
boksen i instrumentpanelet5–6Drivstoffvarmer7–8Kjølevifte9Kjølevifte10Motorkontrollmodul/Glødeplugg11Startmotor

178Pleie av bilenSikringsboksen iinstrumentpanelet
Sikringsblokken i kupeen er plassert
på undersiden av instrumentpanelet
på førersiden.
Du får tilgang til sikringene ved å
fjerne oppbevaringsrommet.
Oppbevaringsrommet tas ut ved at du
åpner det og trekker i det.
Minisikringer
Nr.Strømkrets1Karosserielektronikk2Karosserielektronikk3Karosserielektronikk4Karosserielektronikk5Karosserielektronikk6Karosserielektronikk7Karosserielektronikk8Karosserielektronikk9Tenningsbryter10Modul for sikkerhetsdiagnose11Datakoblingskontakt12Klimakontroll13Bakluke14Parkeringsradar15Filskiftvarsling/innvendig speil16Adaptivt frontlys17Motor for elektriske vinduer
