OPEL MOKKA 2016.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2016.5, Model line: MOKKA, Model: OPEL MOKKA 2016.5Pages: 247, PDF Dimensioni: 6.61 MB

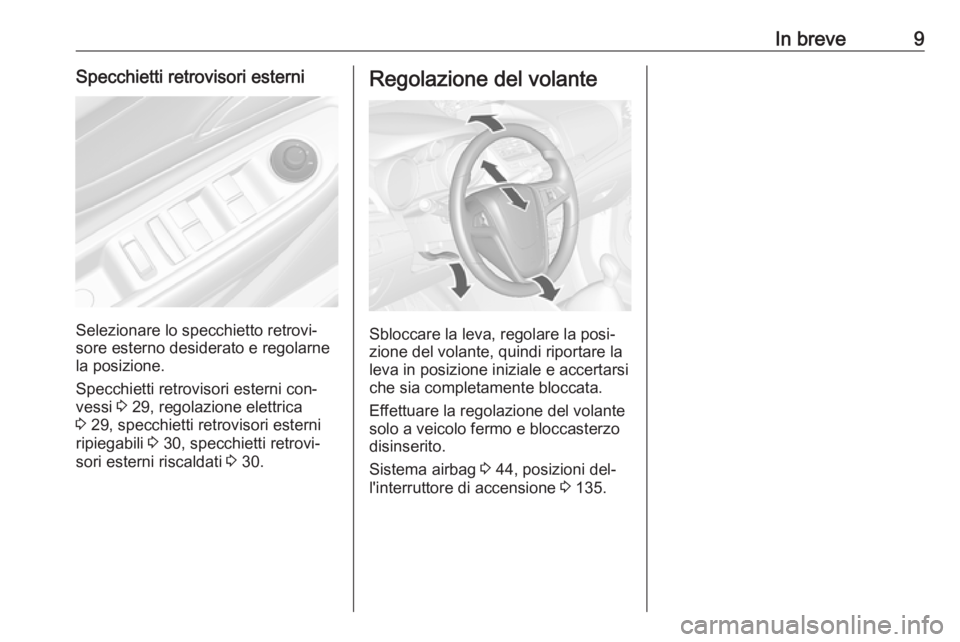

Page 11 of 247
In breve9Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 29, regolazione elettrica
3 29, specchietti retrovisori esterni
ripiegabili 3 30, specchietti retrovi‐
sori esterni riscaldati 3 30.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 44, posizioni del‐
l'interruttore di accensione 3 135.
Page 12 of 247

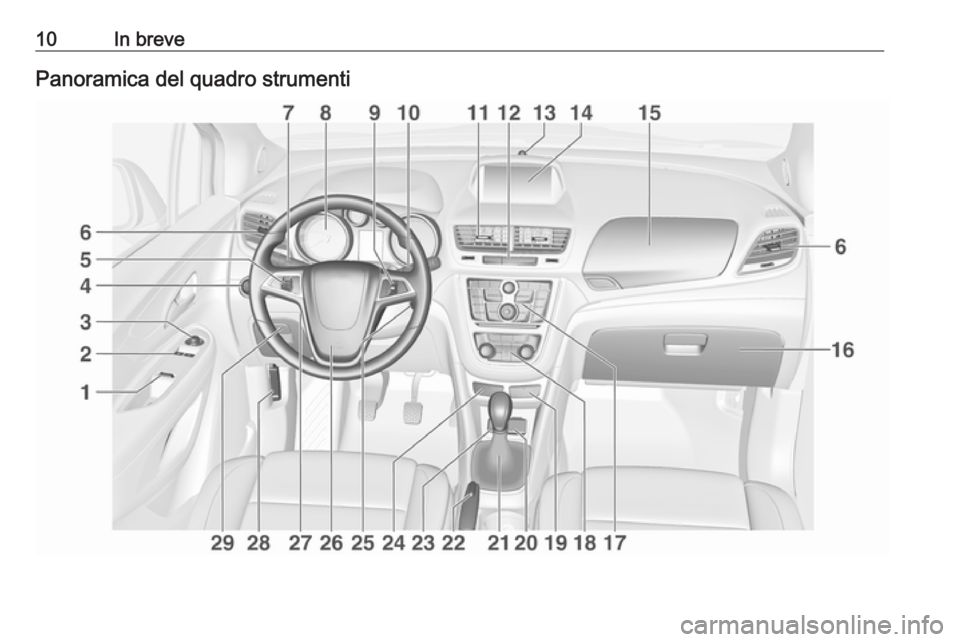

10In brevePanoramica del quadro strumenti

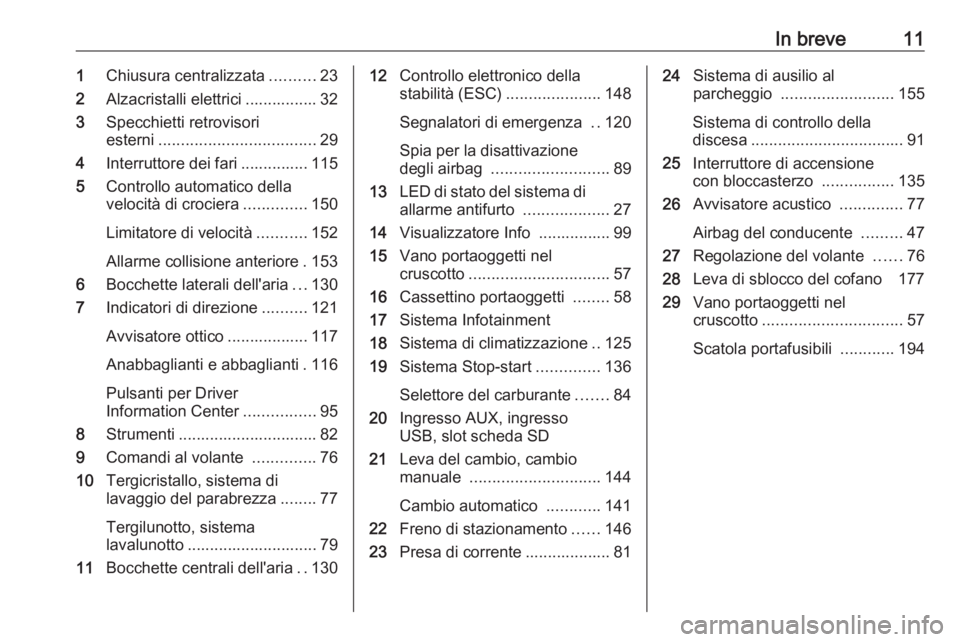

Page 13 of 247
In breve111Chiusura centralizzata ..........23
2 Alzacristalli elettrici ................ 32
3 Specchietti retrovisori
esterni ................................... 29
4 Interruttore dei fari ............... 115
5 Controllo automatico della
velocità di crociera ..............150
Limitatore di velocità ...........152
Allarme collisione anteriore . 153
6 Bocchette laterali dell'aria ...130
7 Indicatori di direzione ..........121
Avvisatore ottico .................. 117
Anabbaglianti e abbaglianti . 116
Pulsanti per Driver
Information Center ................95
8 Strumenti ............................... 82
9 Comandi al volante ..............76
10 Tergicristallo, sistema di
lavaggio del parabrezza ........77
Tergilunotto, sistema lavalunotto ............................. 79
11 Bocchette centrali dell'aria ..13012 Controllo elettronico della
stabilità (ESC) .....................148
Segnalatori di emergenza ..120
Spia per la disattivazione
degli airbag .......................... 89
13 LED di stato del sistema di
allarme antifurto ...................27
14 Visualizzatore Info ................ 99
15 Vano portaoggetti nel
cruscotto ............................... 57
16 Cassettino portaoggetti ........58
17 Sistema Infotainment
18 Sistema di climatizzazione ..125
19 Sistema Stop-start ..............136
Selettore del carburante .......84
20 Ingresso AUX, ingresso
USB, slot scheda SD
21 Leva del cambio, cambio
manuale ............................. 144
Cambio automatico ............141
22 Freno di stazionamento ......146
23 Presa di corrente ................... 8124Sistema di ausilio al
parcheggio ......................... 155
Sistema di controllo della
discesa .................................. 91
25 Interruttore di accensione
con bloccasterzo ................135
26 Avvisatore acustico ..............77
Airbag del conducente .........47
27 Regolazione del volante ......76
28 Leva di sblocco del cofano 177
29 Vano portaoggetti nel
cruscotto ............................... 57
Scatola portafusibili ............194

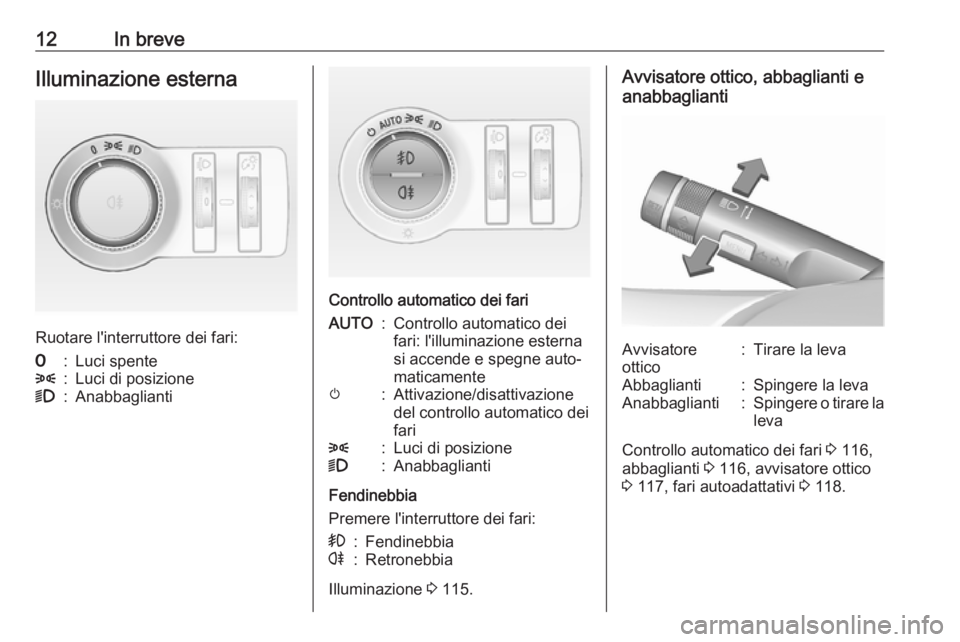

Page 14 of 247
12In breveIlluminazione esterna
Ruotare l'interruttore dei fari:
7:Luci spente8:Luci di posizione9:Anabbaglianti
Controllo automatico dei fari
AUTO:Controllo automatico dei
fari: l'illuminazione esterna
si accende e spegne auto‐
maticamentem:Attivazione/disattivazione
del controllo automatico dei
fari8:Luci di posizione9:Anabbaglianti
Fendinebbia
Premere l'interruttore dei fari:
>:Fendinebbiar:Retronebbia
Illuminazione 3 115.
Avvisatore ottico, abbaglianti e
anabbagliantiAvvisatore
ottico:Tirare la levaAbbaglianti:Spingere la levaAnabbaglianti:Spingere o tirare la
leva
Controllo automatico dei fari 3 116,
abbaglianti 3 116, avvisatore ottico
3 117, fari autoadattativi 3 118.
Page 15 of 247
In breve13Indicatori di direzioneLeva verso
l'alto:indicatore di dire‐
zione destroLeva verso il
basso:indicatore di dire‐ zione sinistro
Segnali di svolta e di cambio corsia
3 121.
Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 120.
Avvisatore acustico
Premere j.

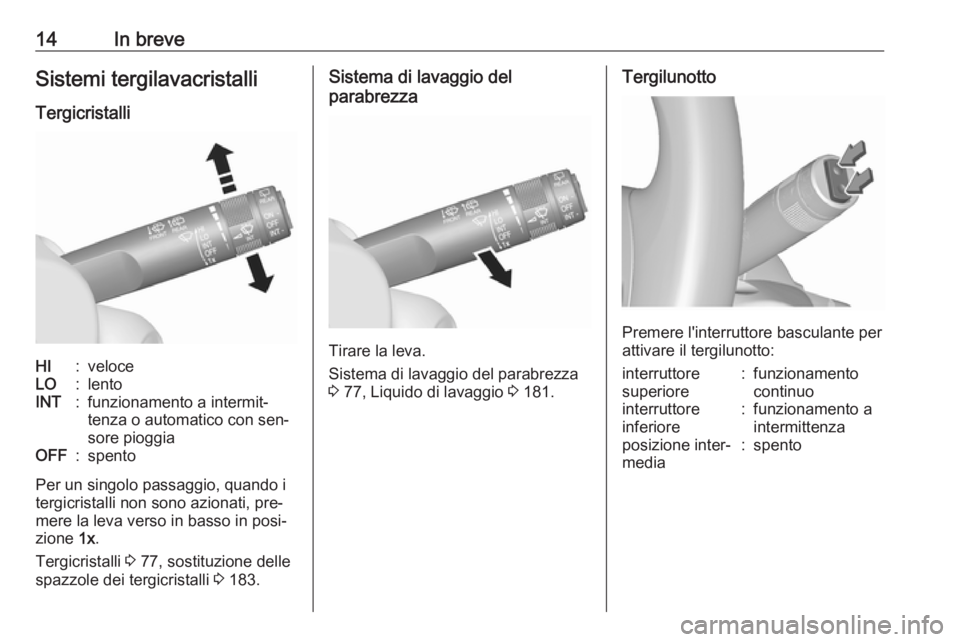

Page 16 of 247
14In breveSistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 77, sostituzione delle
spazzole dei tergicristalli 3 183.
Sistema di lavaggio del
parabrezza
Tirare la leva.
Sistema di lavaggio del parabrezza
3 77, Liquido di lavaggio 3 181.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore:funzionamento
continuointerruttore
inferiore:funzionamento a
intermittenzaposizione inter‐
media:spento

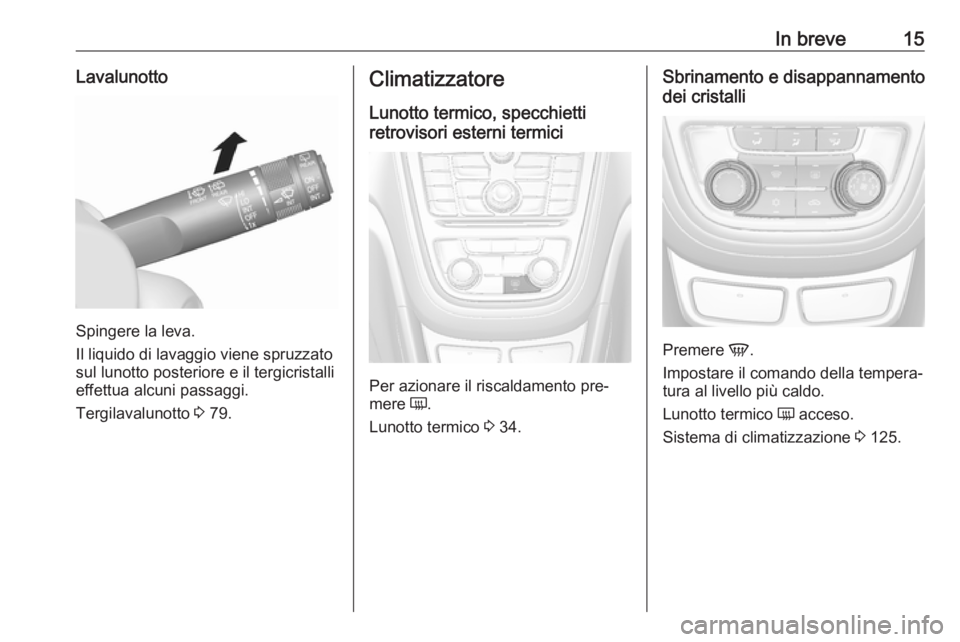

Page 17 of 247
In breve15Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 79.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 34.
Sbrinamento e disappannamento
dei cristalli
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 125.

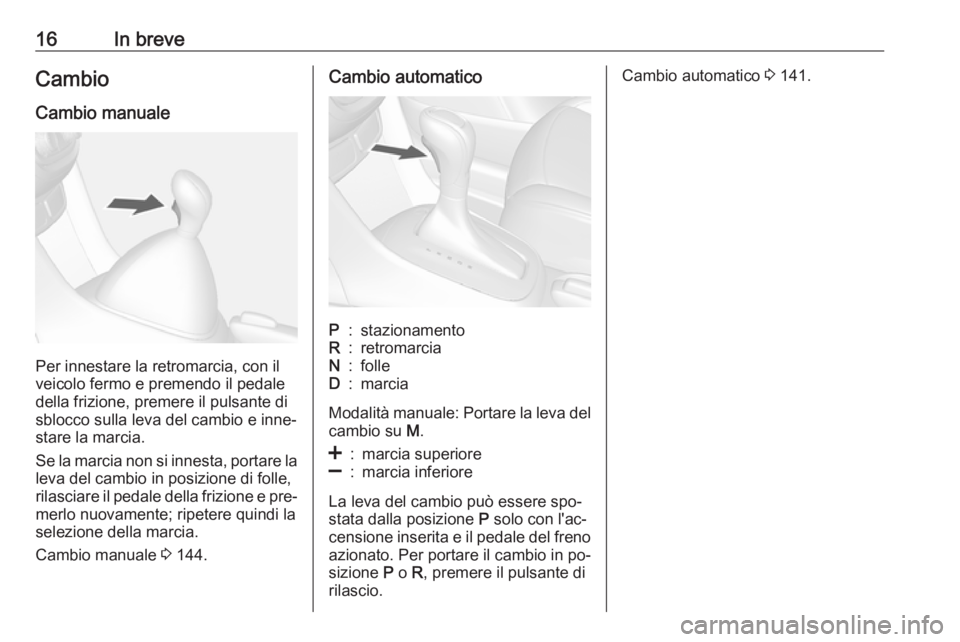

Page 18 of 247
16In breveCambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 144.
Cambio automaticoP:stazionamentoR:retromarciaN:folleD:marcia
Modalità manuale: Portare la leva del
cambio su M.
<:marcia superiore]:marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 141.

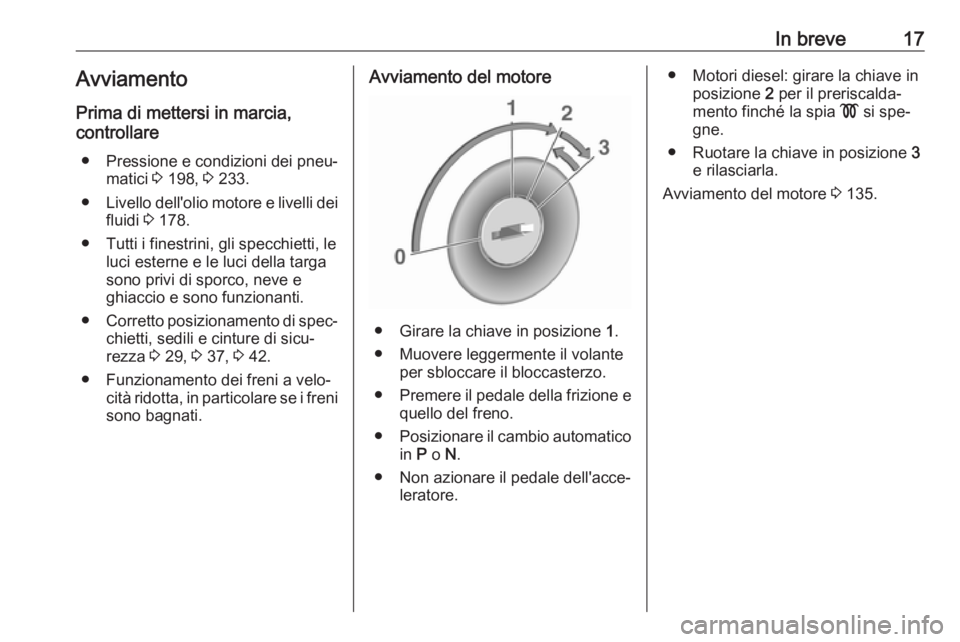

Page 19 of 247
In breve17Avviamento
Prima di mettersi in marcia,
controllare
● Pressione e condizioni dei pneu‐ matici 3 198, 3 233.
● Livello dell'olio motore e livelli dei
fluidi 3 178.
● Tutti i finestrini, gli specchietti, le luci esterne e le luci della targa
sono privi di sporco, neve e
ghiaccio e sono funzionanti.
● Corretto posizionamento di spec‐
chietti, sedili e cinture di sicu‐rezza 3 29, 3 37, 3 42.
● Funzionamento dei freni a velo‐ cità ridotta, in particolare se i freni
sono bagnati.Avviamento del motore
● Girare la chiave in posizione 1.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Premere il pedale della frizione e
quello del freno.
● Posizionare il cambio automatico
in P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Motori diesel: girare la chiave in posizione 2 per il preriscalda‐
mento finché la spia ! si spe‐
gne.
● Ruotare la chiave in posizione 3
e rilasciarla.
Avviamento del motore 3 135.

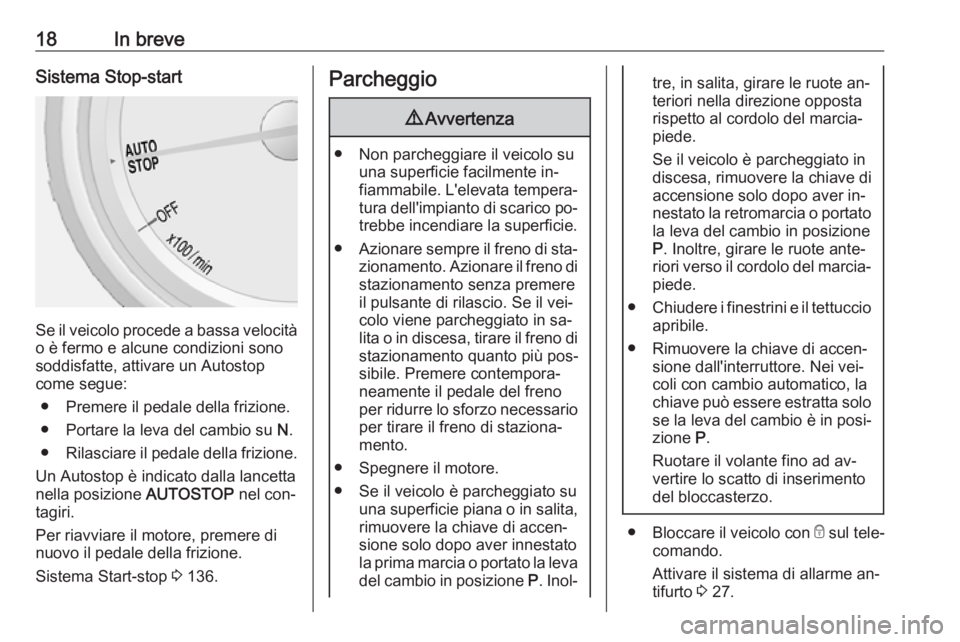

Page 20 of 247
18In breveSistema Stop-start
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
● Premere il pedale della frizione.
● Portare la leva del cambio su N.
● Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di nuovo il pedale della frizione.
Sistema Start-stop 3 136.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐
tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
● Azionare sempre il freno di sta‐
zionamento. Azionare il freno di
stazionamento senza premere
il pulsante di rilascio. Se il vei‐
colo viene parcheggiato in sa‐
lita o in discesa, tirare il freno di stazionamento quanto più pos‐sibile. Premere contempora‐
neamente il pedale del freno
per ridurre lo sforzo necessario
per tirare il freno di staziona‐
mento.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐
sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote an‐
teriori nella direzione opposta rispetto al cordolo del marcia‐
piede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver in‐
nestato la retromarcia o portato la leva del cambio in posizioneP . Inoltre, girare le ruote ante‐
riori verso il cordolo del marcia‐
piede.
● Chiudere i finestrini e il tettuccio
apribile.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Nei vei‐
coli con cambio automatico, la
chiave può essere estratta solo se la leva del cambio è in posi‐
zione P.
Ruotare il volante fino ad av‐
vertire lo scatto di inserimento
del bloccasterzo.
● Bloccare il veicolo con e sul tele‐
comando.
Attivare il sistema di allarme an‐
tifurto 3 27.
