Page 181 of 241

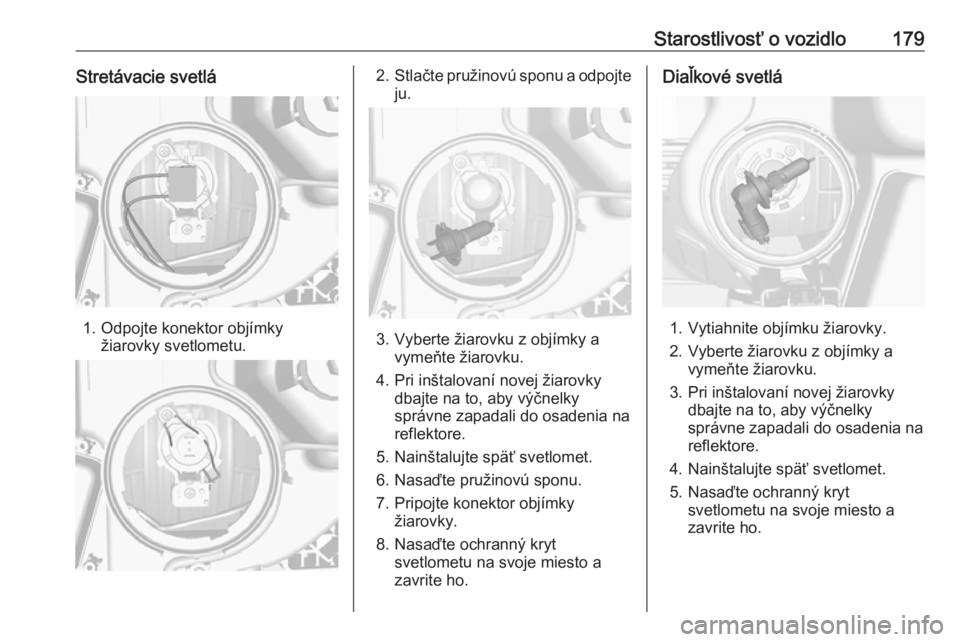

Starostlivosť o vozidlo179Stretávacie svetlá
1. Odpojte konektor objímkyžiarovky svetlometu.
2.Stlačte pružinovú sponu a odpojte
ju.
3. Vyberte žiarovku z objímky a vymeňte žiarovku.
4. Pri inštalovaní novej žiarovky dbajte na to, aby výčnelky
správne zapadali do osadenia na
reflektore.
5. Nainštalujte späť svetlomet.
6. Nasaďte pružinovú sponu.
7. Pripojte konektor objímky žiarovky.
8. Nasaďte ochranný kryt svetlometu na svoje miesto a
zavrite ho.
Diaľkové svetlá
1. Vytiahnite objímku žiarovky.
2. Vyberte žiarovku z objímky a vymeňte žiarovku.
3. Pri inštalovaní novej žiarovky dbajte na to, aby výčnelky
správne zapadali do osadenia na
reflektore.
4. Nainštalujte späť svetlomet.
5. Nasaďte ochranný kryt svetlometu na svoje miesto a
zavrite ho.
Page 182 of 241

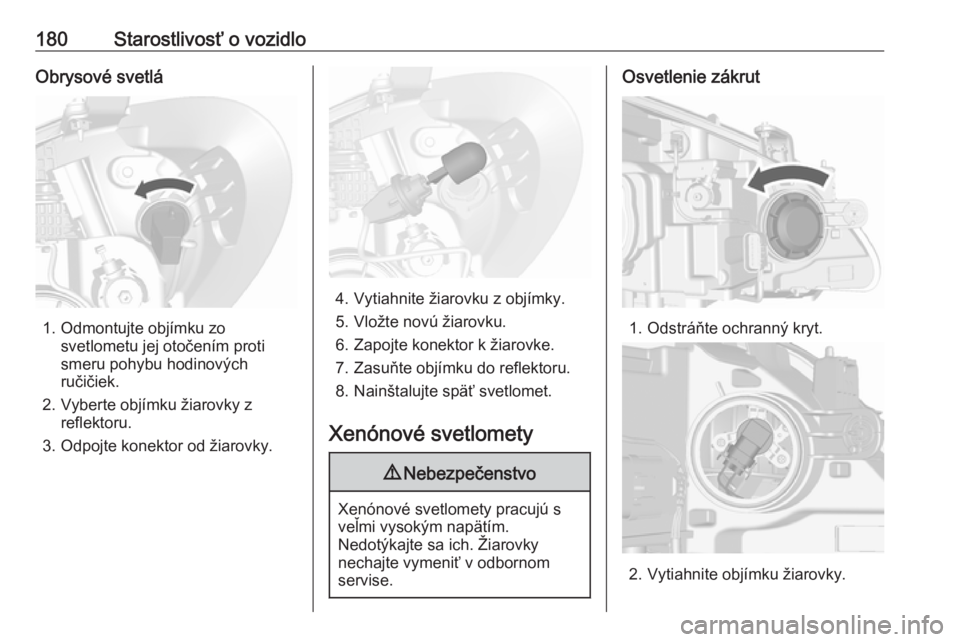

180Starostlivosť o vozidloObrysové svetlá
1. Odmontujte objímku zosvetlometu jej otočením proti
smeru pohybu hodinových
ručičiek.
2. Vyberte objímku žiarovky z reflektoru.
3. Odpojte konektor od žiarovky.
4. Vytiahnite žiarovku z objímky. 5. Vložte novú žiarovku.
6. Zapojte konektor k žiarovke.
7. Zasuňte objímku do reflektoru.
8. Nainštalujte späť svetlomet.
Xenónové svetlomety
9 Nebezpečenstvo
Xenónové svetlomety pracujú s
veľmi vysokým napätím.
Nedotýkajte sa ich. Žiarovky
nechajte vymeniť v odbornom
servise.
Osvetlenie zákrut
1. Odstráňte ochranný kryt.
2. Vytiahnite objímku žiarovky.
Page 183 of 241

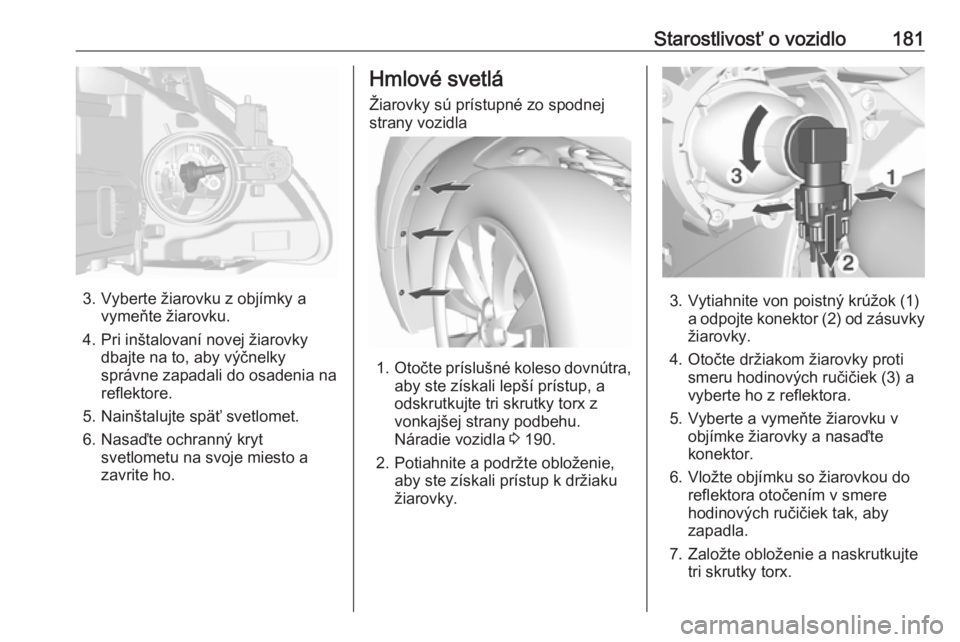

Starostlivosť o vozidlo181
3. Vyberte žiarovku z objímky avymeňte žiarovku.
4. Pri inštalovaní novej žiarovky dbajte na to, aby výčnelky
správne zapadali do osadenia na
reflektore.
5. Nainštalujte späť svetlomet.
6. Nasaďte ochranný kryt svetlometu na svoje miesto a
zavrite ho.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla
1. Otočte príslušné koleso dovnútra,
aby ste získali lepší prístup, a
odskrutkujte tri skrutky torx z
vonkajšej strany podbehu.
Náradie vozidla 3 190.
2. Potiahnite a podržte obloženie, aby ste získali prístup k držiaku
žiarovky.
3. Vytiahnite von poistný krúžok (1) a odpojte konektor (2) od zásuvky
žiarovky.
4. Otočte držiakom žiarovky proti smeru hodinových ručičiek (3) a
vyberte ho z reflektora.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
7. Založte obloženie a naskrutkujte tri skrutky torx.
Page 184 of 241

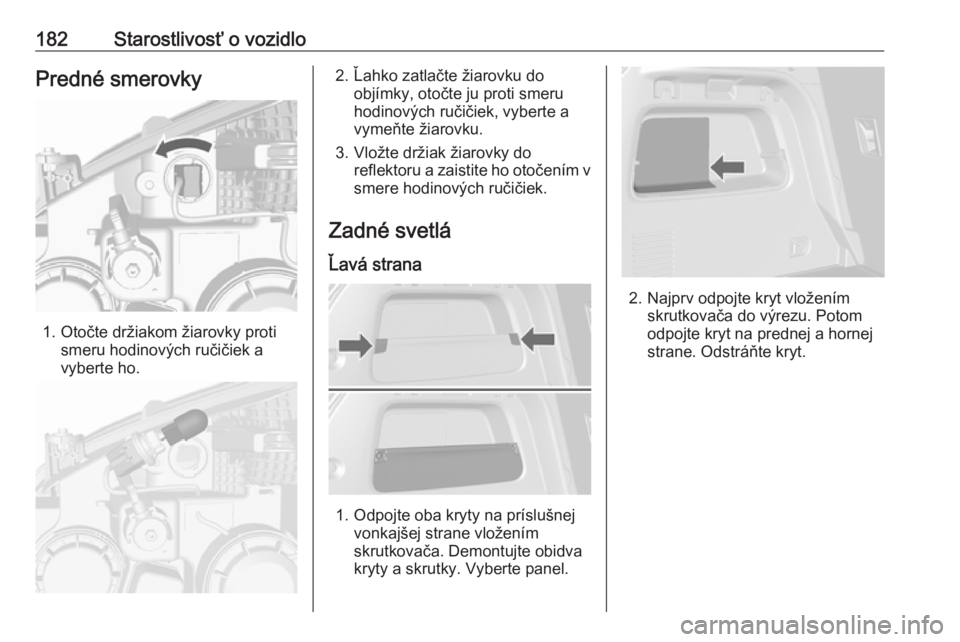

182Starostlivosť o vozidloPredné smerovky
1. Otočte držiakom žiarovky protismeru hodinových ručičiek avyberte ho.
2. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
3. Vložte držiak žiarovky do reflektoru a zaistite ho otočením v
smere hodinových ručičiek.
Zadné svetlá
Ľavá strana
1. Odpojte oba kryty na príslušnej vonkajšej strane vložením
skrutkovača. Demontujte obidva
kryty a skrutky. Vyberte panel.
2. Najprv odpojte kryt vložením skrutkovača do výrezu. Potom
odpojte kryt na prednej a hornej
strane. Odstráňte kryt.
Page 185 of 241

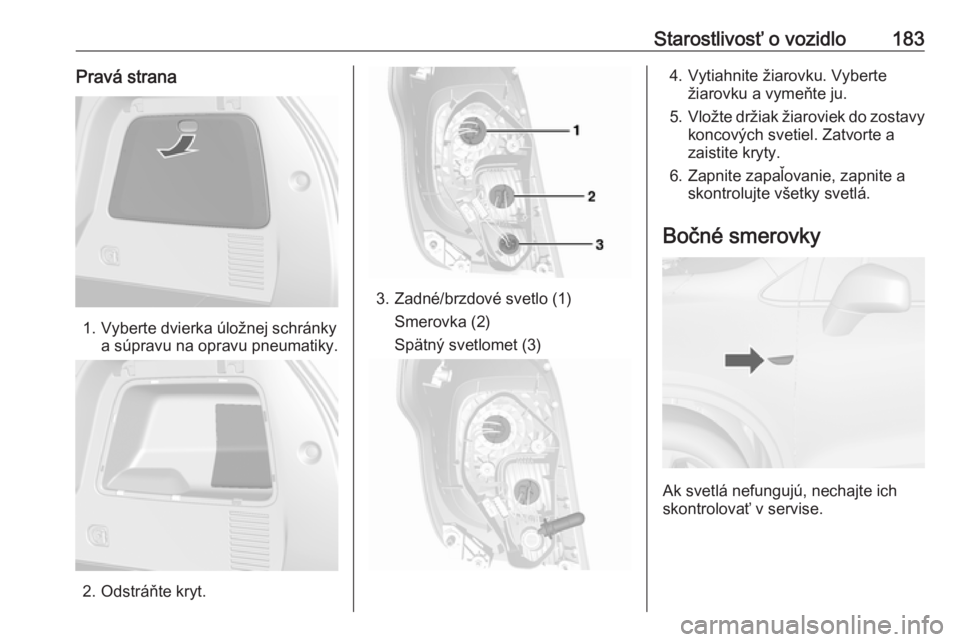

Starostlivosť o vozidlo183Pravá strana
1. Vyberte dvierka úložnej schránkya súpravu na opravu pneumatiky.
2. Odstráňte kryt.
3. Zadné/brzdové svetlo (1)
Smerovka (2)
Spätný svetlomet (3)
4. Vytiahnite žiarovku. Vyberte žiarovku a vymeňte ju.
5. Vložte držiak žiaroviek do zostavy
koncových svetiel. Zatvorte a
zaistite kryty.
6. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Bočné smerovky
Ak svetlá nefungujú, nechajte ich
skontrolovať v servise.
Page 186 of 241

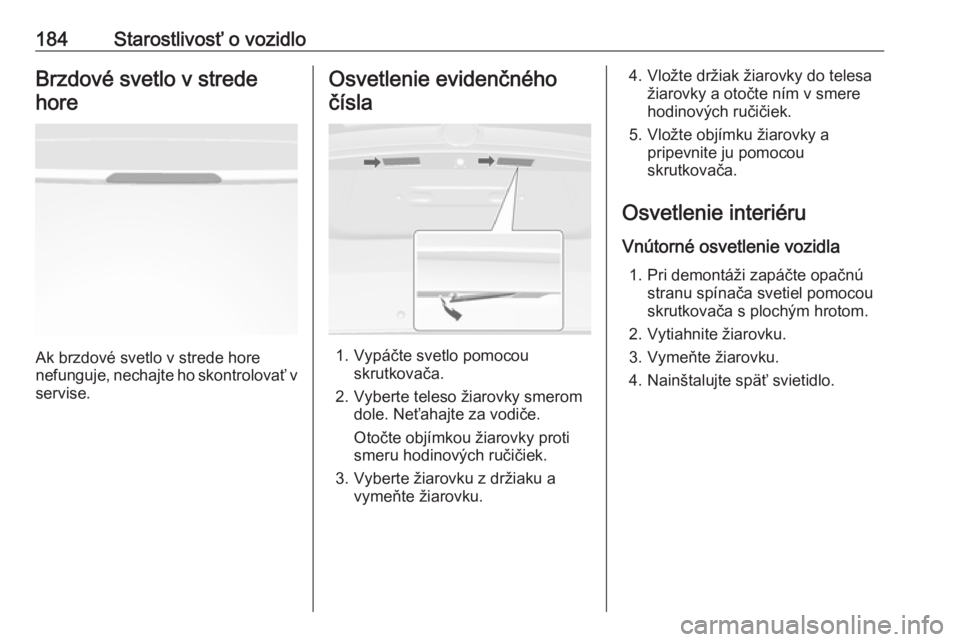

184Starostlivosť o vozidloBrzdové svetlo v stredehore
Ak brzdové svetlo v strede hore
nefunguje, nechajte ho skontrolovať v servise.
Osvetlenie evidenčného
čísla
1. Vypáčte svetlo pomocou skrutkovača.
2. Vyberte teleso žiarovky smerom dole. Neťahajte za vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z držiaku a vymeňte žiarovku.
4. Vložte držiak žiarovky do telesa žiarovky a otočte ním v smere
hodinových ručičiek.
5. Vložte objímku žiarovky a pripevnite ju pomocou
skrutkovača.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla 1. Pri demontáži zapáčte opačnú stranu spínača svetiel pomocou
skrutkovača s plochým hrotom.
2. Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Nainštalujte späť svietidlo.
Page 187 of 241

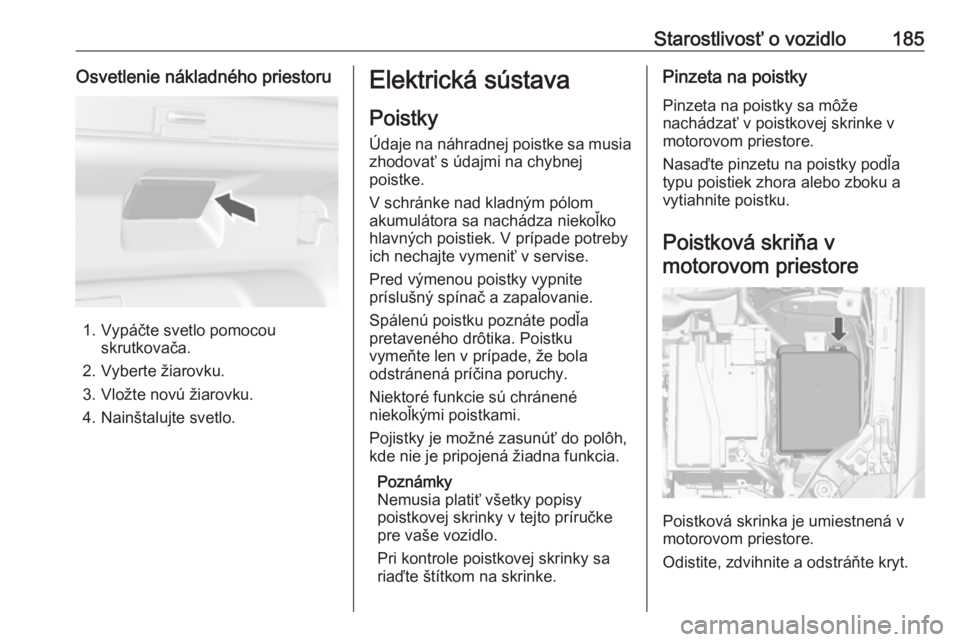

Starostlivosť o vozidlo185Osvetlenie nákladného priestoru
1. Vypáčte svetlo pomocouskrutkovača.
2. Vyberte žiarovku.
3. Vložte novú žiarovku.
4. Nainštalujte svetlo.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
V schránke nad kladným pólom
akumulátora sa nachádza niekoľko
hlavných poistiek. V prípade potreby
ich nechajte vymeniť v servise.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo zboku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
motorovom priestore.
Odistite, zdvihnite a odstráňte kryt.
Page 188 of 241

186Starostlivosť o vozidlo

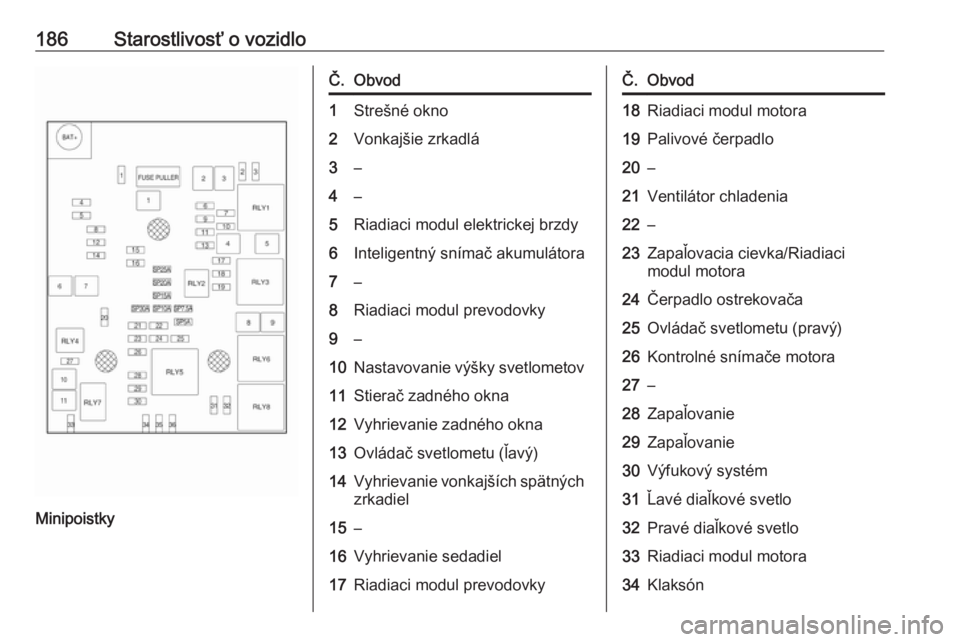

Minipoistky
Č.Obvod1Strešné okno2Vonkajšie zrkadlá3–4–5Riadiaci modul elektrickej brzdy6Inteligentný snímač akumulátora7–8Riadiaci modul prevodovky9–10Nastavovanie výšky svetlometov11Stierač zadného okna12Vyhrievanie zadného okna13Ovládač svetlometu (ľavý)14Vyhrievanie vonkajších spätných
zrkadiel15–16Vyhrievanie sedadiel17Riadiaci modul prevodovkyČ.Obvod18Riadiaci modul motora19Palivové čerpadlo20–21Ventilátor chladenia22–23Zapaľovacia cievka/Riadiaci
modul motora24Čerpadlo ostrekovača25Ovládač svetlometu (pravý)26Kontrolné snímače motora27–28Zapaľovanie29Zapaľovanie30Výfukový systém31Ľavé diaľkové svetlo32Pravé diaľkové svetlo33Riadiaci modul motora34Klaksón
Page 189 of 241

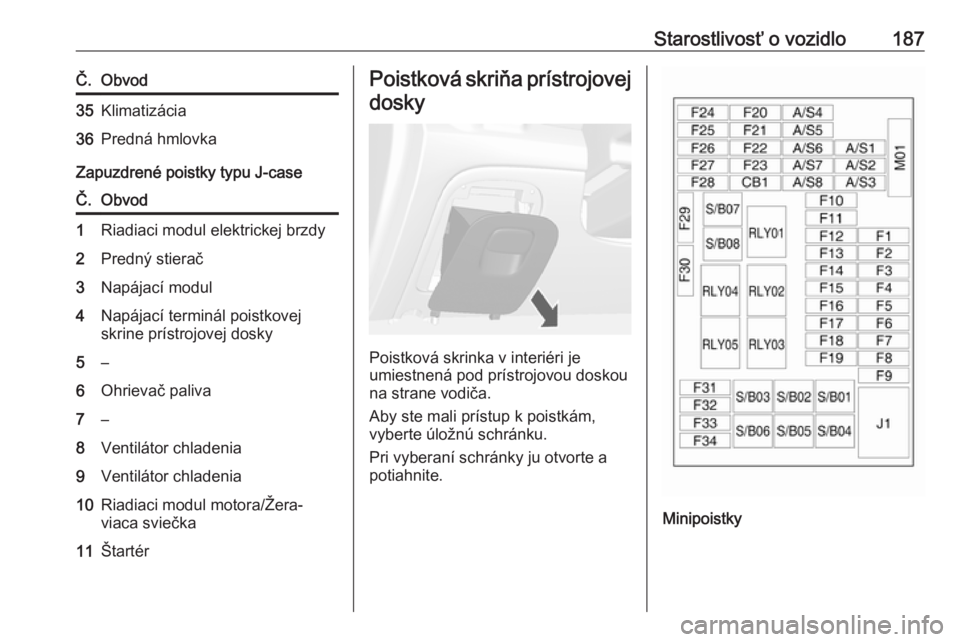

Starostlivosť o vozidlo187Č.Obvod35Klimatizácia36Predná hmlovka
Zapuzdrené poistky typu J-case
Č.Obvod1Riadiaci modul elektrickej brzdy2Predný stierač3Napájací modul4Napájací terminál poistkovej
skrine prístrojovej dosky5–6Ohrievač paliva7–8Ventilátor chladenia9Ventilátor chladenia10Riadiaci modul motora/Žera‐
viaca sviečka11ŠtartérPoistková skriňa prístrojovej
dosky
Poistková skrinka v interiéri je
umiestnená pod prístrojovou doskou
na strane vodiča.
Aby ste mali prístup k poistkám,
vyberte úložnú schránku.
Pri vyberaní schránky ju otvorte a
potiahnite.
Minipoistky
Page 190 of 241

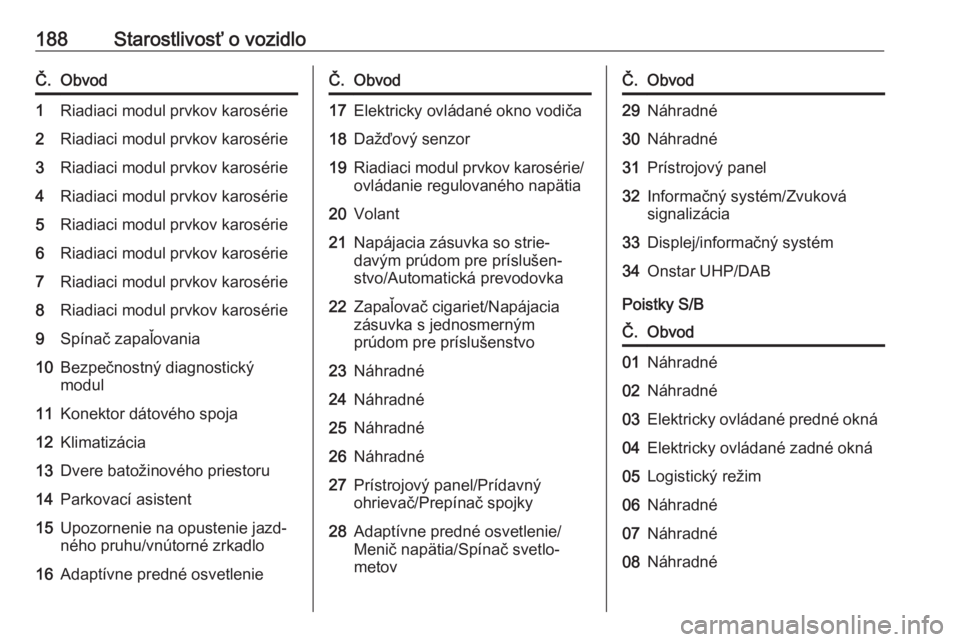

188Starostlivosť o vozidloČ.Obvod1Riadiaci modul prvkov karosérie2Riadiaci modul prvkov karosérie3Riadiaci modul prvkov karosérie4Riadiaci modul prvkov karosérie5Riadiaci modul prvkov karosérie6Riadiaci modul prvkov karosérie7Riadiaci modul prvkov karosérie8Riadiaci modul prvkov karosérie9Spínač zapaľovania10Bezpečnostný diagnostický
modul11Konektor dátového spoja12Klimatizácia13Dvere batožinového priestoru14Parkovací asistent15Upozornenie na opustenie jazd‐
ného pruhu/vnútorné zrkadlo16Adaptívne predné osvetlenieČ.Obvod17Elektricky ovládané okno vodiča18Dažďový senzor19Riadiaci modul prvkov karosérie/
ovládanie regulovaného napätia20Volant21Napájacia zásuvka so strie‐
davým prúdom pre príslušen‐
stvo/Automatická prevodovka22Zapaľovač cigariet/Napájacia
zásuvka s jednosmerným
prúdom pre príslušenstvo23Náhradné24Náhradné25Náhradné26Náhradné27Prístrojový panel/Prídavný
ohrievač/Prepínač spojky28Adaptívne predné osvetlenie/
Menič napätia/Spínač svetlo‐
metovČ.Obvod29Náhradné30Náhradné31Prístrojový panel32Informačný systém/Zvuková
signalizácia33Displej/informačný systém34Onstar UHP/DAB
Poistky S/B
Č.Obvod01Náhradné02Náhradné03Elektricky ovládané predné okná04Elektricky ovládané zadné okná05Logistický režim06Náhradné07Náhradné08Náhradné
