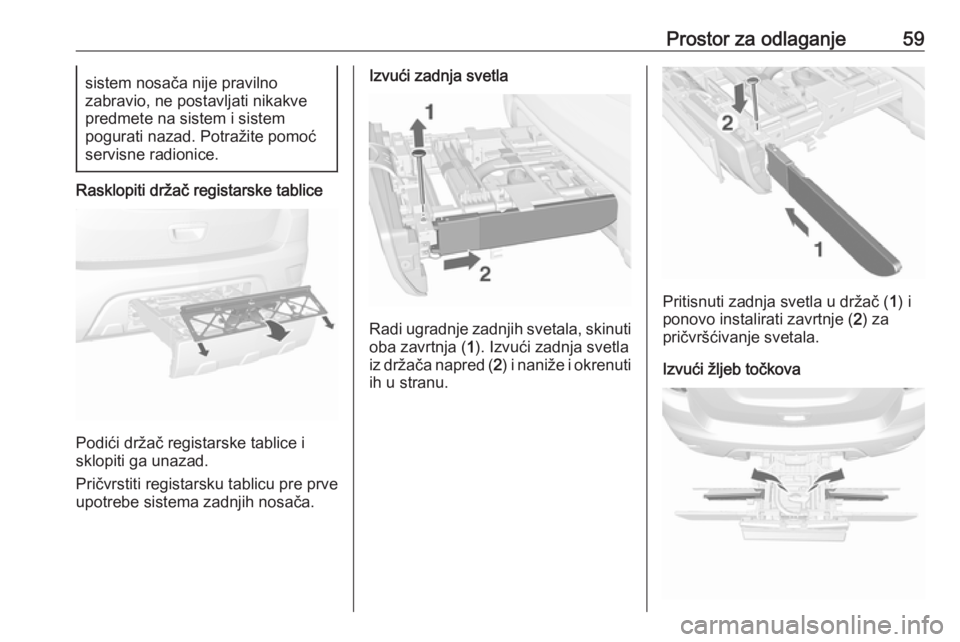

Prostor za odlaganje59sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Pričvrstiti registarsku tablicu pre prve
upotrebe sistema zadnjih nosača.
Izvući zadnja svetla
Radi ugradnje zadnjih svetala, skinuti oba zavrtnja ( 1). Izvući zadnja svetla
iz držača napred ( 2) i naniže i okrenuti
ih u stranu.
Pritisnuti zadnja svetla u držač ( 1) i
ponovo instalirati zavrtnje ( 2) za
pričvršćivanje svetala.
Izvući žljeb točkova

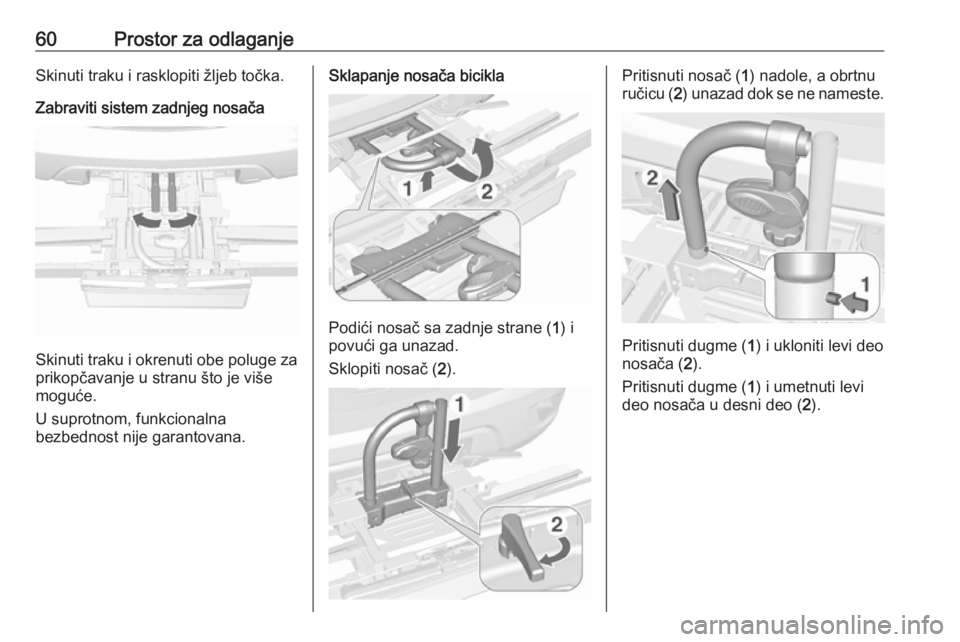

60Prostor za odlaganjeSkinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane ( 1) i
povući ga unazad.
Sklopiti nosač ( 2).
Pritisnuti nosač ( 1) nadole, a obrtnu
ručicu ( 2) unazad dok se ne nameste.
Pritisnuti dugme ( 1) i ukloniti levi deo
nosača ( 2).
Pritisnuti dugme ( 1) i umetnuti levi
deo nosača u desni deo ( 2).

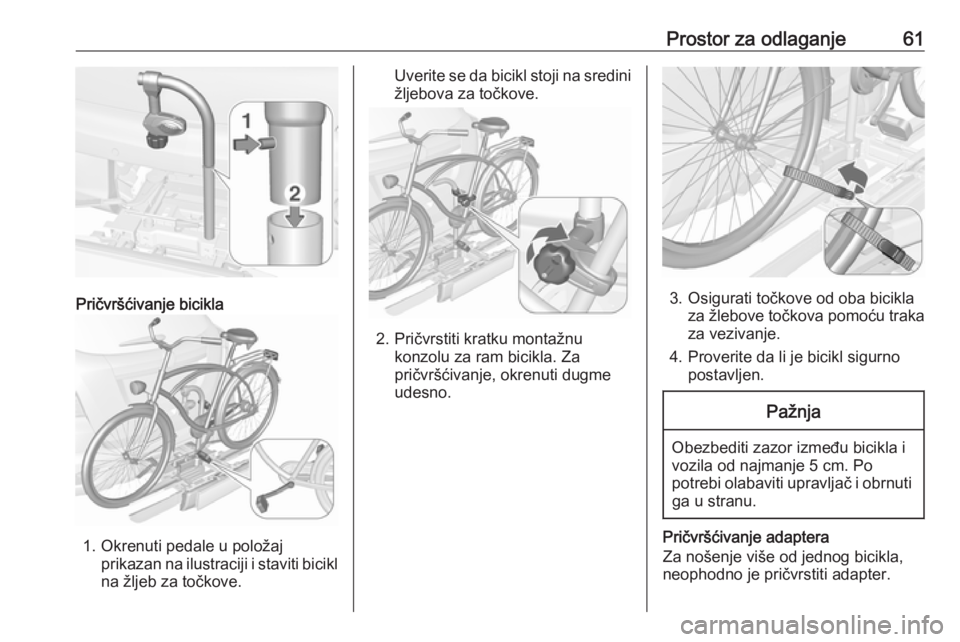

Prostor za odlaganje61
Pričvršćivanje bicikla
1. Okrenuti pedale u položajprikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Za nošenje više od jednog bicikla,
neophodno je pričvrstiti adapter.

62Prostor za odlaganje

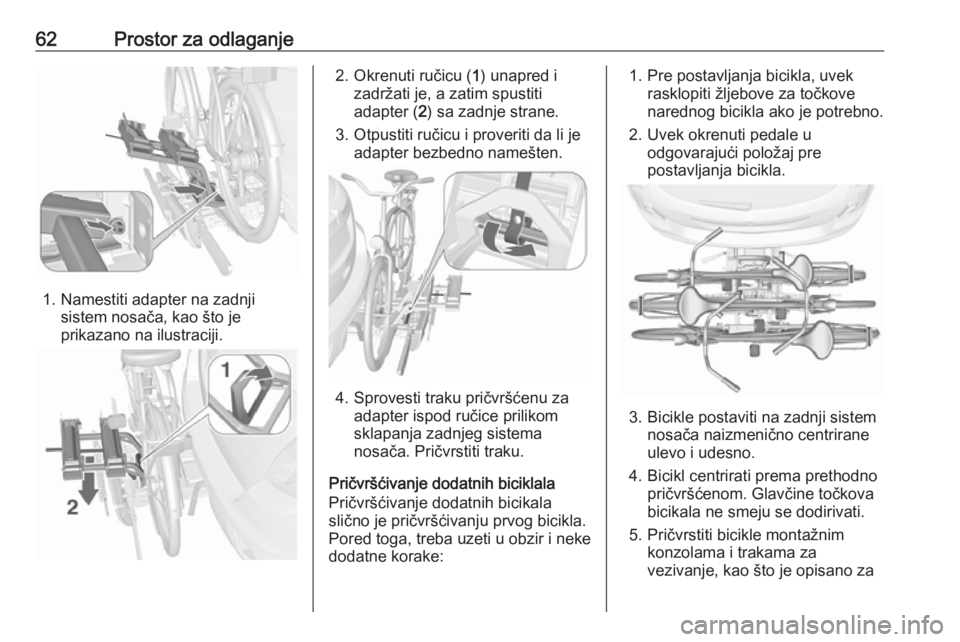

1. Namestiti adapter na zadnjisistem nosača, kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice prilikom
sklapanja zadnjeg sistema
nosača. Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Pored toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.
3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkova
bicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za

Prostor za odlaganje63prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu
konzolu da pričvrstite drugi bicikl
na nosač.
Za pričvršćivanje trećeg bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola mora
da se učvrsti između ramova
drugog i trećeg bicikla.
6. Pored toga, treba fiksirati oba točka trećeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste
povećali vidljivost.

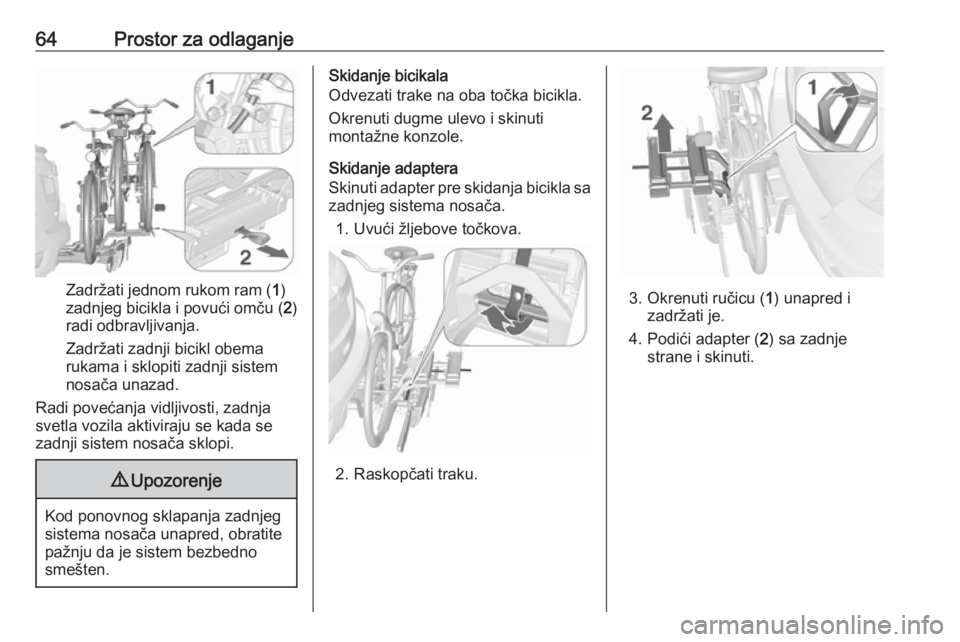

Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati.
Povući nosač ( 2) unazad, radi
sklapanja zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.

64Prostor za odlaganje
Zadržati jednom rukom ram (1)
zadnjeg bicikla i povući omču ( 2)
radi odbravljivanja.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja bicikla sa zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu ( 1) unapred i
zadržati je.
4. Podići adapter ( 2) sa zadnje
strane i skinuti.

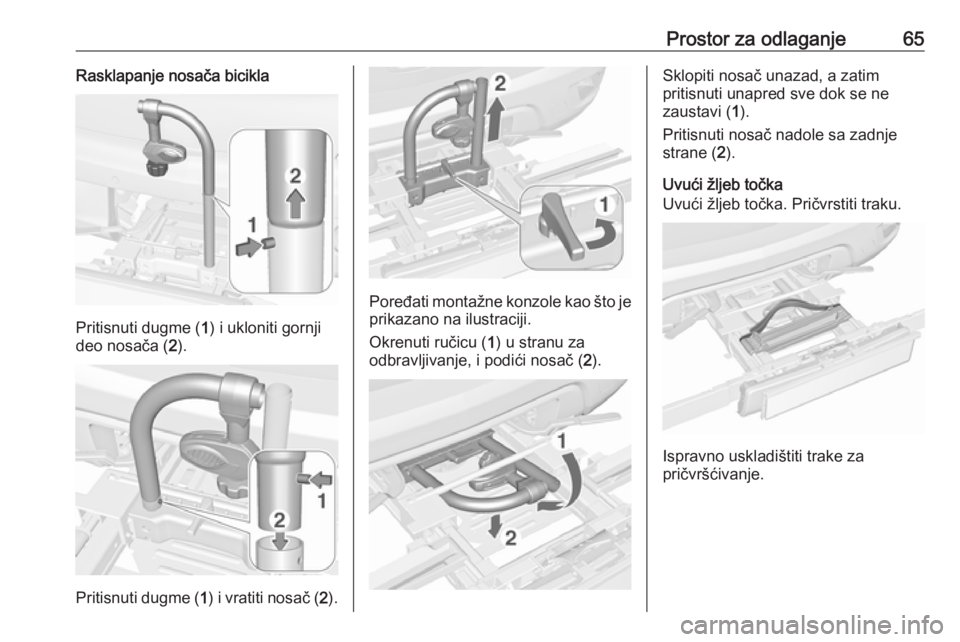

Prostor za odlaganje65Rasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača ( 2).
Pritisnuti dugme ( 1) i vratiti nosač ( 2).
Poređati montažne konzole kao što je
prikazano na ilustraciji.
Okrenuti ručicu ( 1) u stranu za
odbravljivanje, i podići nosač ( 2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi ( 1).
Pritisnuti nosač nadole sa zadnje
strane ( 2).
Uvući žljeb točka
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.

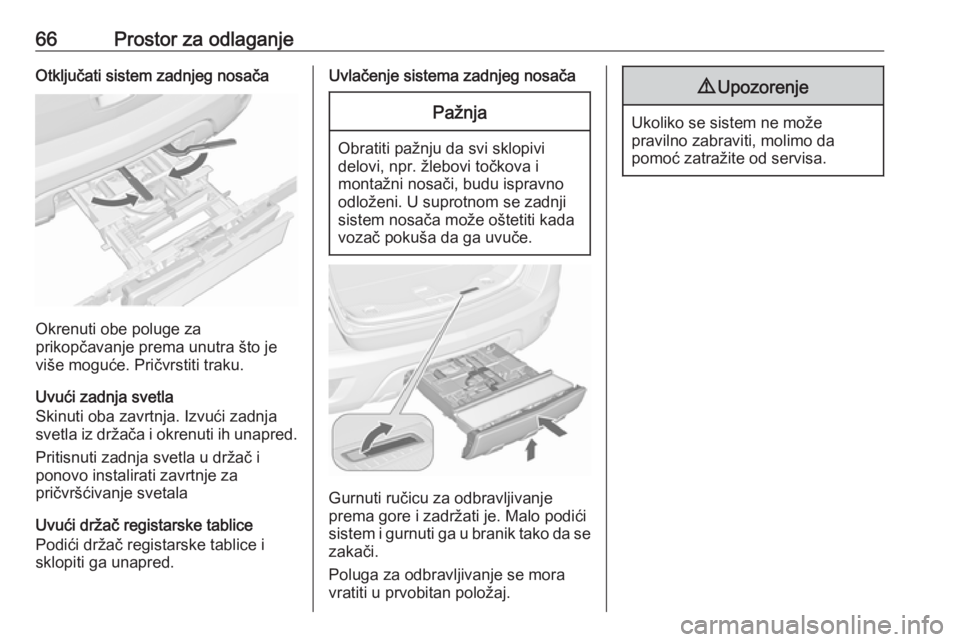

66Prostor za odlaganjeOtključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Skinuti oba zavrtnja. Izvući zadnja
svetla iz držača i okrenuti ih unapred.
Pritisnuti zadnja svetla u držač i
ponovo instalirati zavrtnje za
pričvršćivanje svetala
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.

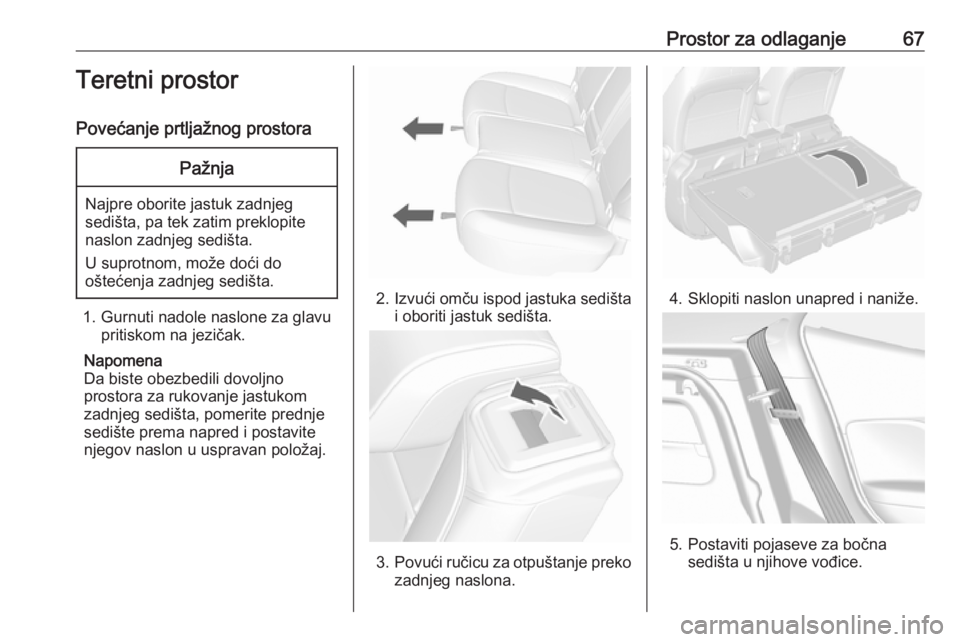

Prostor za odlaganje67Teretni prostor
Povećanje prtljažnog prostoraPažnja
Najpre oborite jastuk zadnjeg sedišta, pa tek zatim preklopite
naslon zadnjeg sedišta.
U suprotnom, može doći do
oštećenja zadnjeg sedišta.
1. Gurnuti nadole naslone za glavu pritiskom na jezičak.
Napomena
Da biste obezbedili dovoljno
prostora za rukovanje jastukom
zadnjeg sedišta, pomerite prednje
sedište prema napred i postavite
njegov naslon u uspravan položaj.
2. Izvući omču ispod jastuka sedišta
i oboriti jastuk sedišta.
3. Povući ručicu za otpuštanje preko
zadnjeg naslona.
4. Sklopiti naslon unapred i naniže.
5. Postaviti pojaseve za bočna sedišta u njihove vođice.

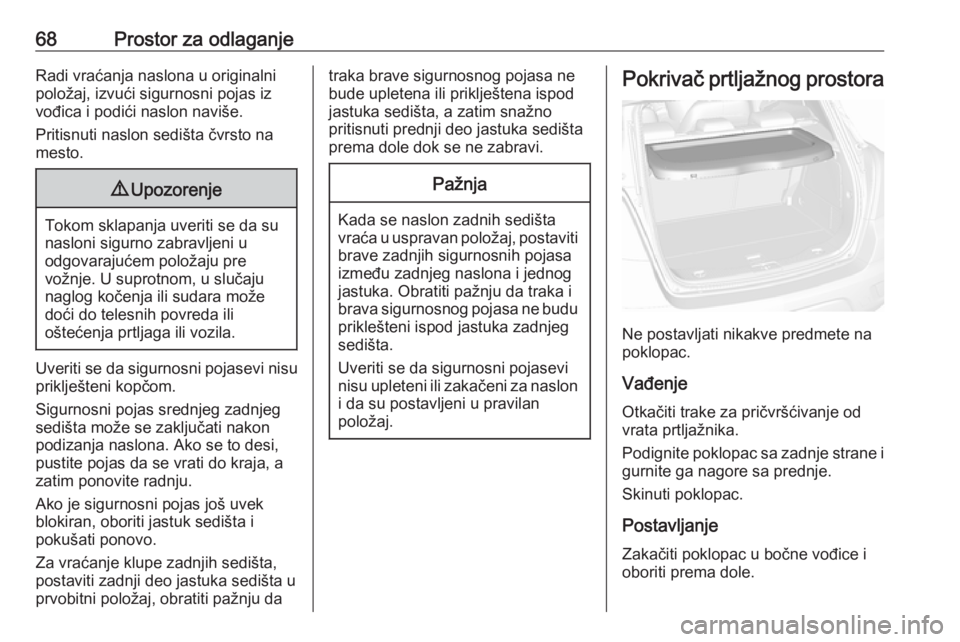

68Prostor za odlaganjeRadi vraćanja naslona u originalni
položaj, izvući sigurnosni pojas iz
vođica i podići naslon naviše.
Pritisnuti naslon sedišta čvrsto na
mesto.9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Uveriti se da sigurnosni pojasevi nisu priklješteni kopčom.
Sigurnosni pojas srednjeg zadnjeg
sedišta može se zaključati nakon
podizanja naslona. Ako se to desi,
pustite pojas da se vrati do kraja, a
zatim ponovite radnju.
Ako je sigurnosni pojas još uvek
blokiran, oboriti jastuk sedišta i
pokušati ponovo.
Za vraćanje klupe zadnjih sedišta,
postaviti zadnji deo jastuka sedišta u
prvobitni položaj, obratiti pažnju da
traka brave sigurnosnog pojasa ne
bude upletena ili priklještena ispod
jastuka sedišta, a zatim snažno
pritisnuti prednji deo jastuka sedišta
prema dole dok se ne zabravi.Pažnja
Kada se naslon zadnih sedišta
vraća u uspravan položaj, postaviti
brave zadnjih sigurnosnih pojasa
između zadnjeg naslona i jednog
jastuka. Obratiti pažnju da traka i
brava sigurnosnog pojasa ne budu priklešteni ispod jastuka zadnjeg
sedišta.
Uveriti se da sigurnosni pojasevi nisu upleteni ili zakačeni za naslon i da su postavljeni u pravilan
položaj.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Vađenje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i gurnite ga nagore sa prednje.
Skinuti poklopac.
Postavljanje
Zakačiti poklopac u bočne vođice i
oboriti prema dole.
