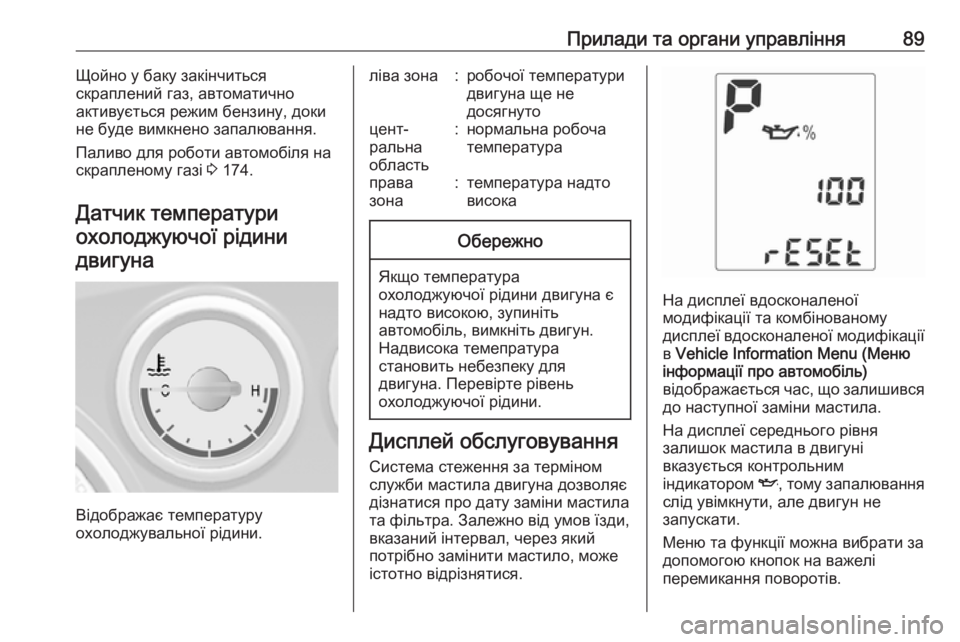

Прилади та органи управління89Щойно у баку закінчиться
скраплений газ, автоматично
активується режим бензину, доки
не буде вимкнено запалювання.
Паливо для роботи автомобіля на
скрапленому газі 3 174.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджувальної рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.
На дисплеї вдосконаленої
модифікації та комбінованому
дисплеї вдосконаленої модифікації в Vehicle Information Menu (Меню
інформації про автомобіль)
відображається час, що залишився
до наступної заміни мастила.
На дисплеї середнього рівня
залишок мастила в двигуні
вказується контрольним
індикатором I, тому запалювання
слід увімкнути, але двигун не
запускати.
Меню та функції можна вибрати за допомогою кнопок на важелі
перемикання поворотів.

90Прилади та органи управлінняЩоб відобразити час, що
залишився до наступної заміни
мастила, необхідно виконати
наведені нижче дії:
Виберіть Vehicle Information Menu
(Меню інформації про автомобіль) ,
натиснувши MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться по
допомогу до майстерні.
Щоб виконати скидання, натисніть
SET/CLR . При цьому запалювання
має бути увімкнене, але двигун не
повинен працювати.
Коли система визначить, що термін
служби масла зменшився, у центрі
інформації водія відобразиться
Change Engine Oil Soon (Замініть
масло якнайшвидше) або код
попередження. Виконайте заміну
мастила та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Центр інформації водія 3 100.
Інформація про обслуговування
3 232.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевіркифункціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

Прилади та органи управління91Контрольні індикатори в панелі приладів

92Прилади та органи управлінняКонтрольні індикатори в
центральній панелі
Огляд
OУказівник повороту 3 93X /
k /Система нагадування про
непристебнутий пасок
безпеки 3 93vПодушка безпеки та натягу‐
вачі пасків безпеки 3 93V /
*Вимкнення подушок безпеки
3 94pСистема заряджання 3 94ZІндикатор несправності
3 94gПроведіть обслуговування
автомобіля найближчим
часом 3 94RСистема гальм і зчеплення
3 95-Натисніть педаль 3 95uАнти-блокувальна система
гальм (ABS) 3 95[Перемикання на вищу пере‐
дачу 3 95uСистема контролю спуску на
схилах 3 95cГідропідсилювач керма
3 95)Система попередження про
виїзд за межі смуги руху
3 96rУльтразвукова система
допомоги під час паркування
3 96nЕлектронну систему
курсової стійкості вимкнено
3 96bЕлектронна система
курсової стійкості та проти‐
буксовочна гальмівна
система 3 96kПротибуксовочну гальмівну
систему вимкнено 3 97!Попереднє прогрівання
3 97%Сажовий фільтр 3 97wСистема контролю тиску в
шинах 3 97IТиск мастила в двигуні
3 97iНизький рівень пального
3 98dІмобілайзер 3 988Зовнішні освітлювальні
прилади 3 98CДальнє світло 3 98fСистема адаптивного світла
фар 3 99>Протитуманна фара 3 99rЗадня протитуманна фара
3 99

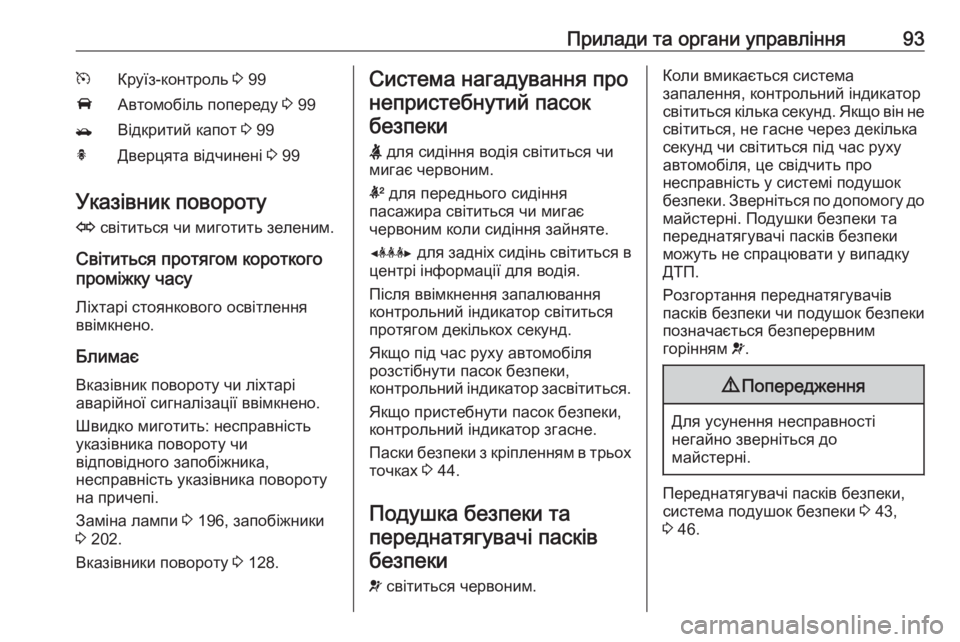

Прилади та органи управління93mКруїз-контроль 3 99AАвтомобіль попереду 3 99/Відкритий капот 3 99hДверцята відчинені 3 99
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 196, запобіжники
3 202.
Вказівники повороту 3 128.
Система нагадування про
непристебнутий пасокбезпеки
X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться чи мигає
червоним коли сидіння зайняте.
Y для задніх сидінь світиться в
центрі інформації для водія.
Після ввімкнення запалювання
контрольний індикатор світиться
протягом декількох секунд.
Якщо під час руху автомобіля
розстібнути пасок безпеки,
контрольний індикатор засвітиться.
Якщо пристебнути пасок безпеки,
контрольний індикатор згасне.
Паски безпеки з кріпленням в трьох
точках 3 44.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться червоним.Коли вмикається система
запалення, контрольний індикатор
світиться кілька секунд. Якщо він не світиться, не гасне через декілька
секунд чи світиться під час руху
автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу до
майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 43,
3 46.

94Прилади та органи управлінняДезактивація подушокбезпеки
V світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 51.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться або блимає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 106.

Прилади та органи управління95Система гальм і
зчеплення
R світиться червоним.
Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 192.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 155.
Натисніть педаль
- світиться або блимає жовтим.
Світиться
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 144.
Блимає
Для основного запуску двигуна
педаль зчеплення має бути
натиснутою 3 17, 3 143.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо
він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм 3 154.Підвищення передачі
[ засвічується зеленим світлом
або ж відображається як символ в
інформаційному центрі водія на
дисплеї верхнього рівня або
комбінованому дисплеї верхнього
рівня під час рекомендації
перемкнутися на вищу передачу
для економії пального.
Консультант з ЕСО-водіння 3 109.
Система контролю за спуском
u світиться чи миготить зеленим.
Система контролю спуску на
схилах 3 158
Світиться
Система готова до роботи.
Блимає Систему ввімкнено.
Гідропідсилювач c світиться жовтим.

96Прилади та органи управлінняЗасвічується, коли система
запалення ввімкнена, і гасне
незабаром після запуску двигуна.
Якщо через декілька секунд
індикатор не вимикається, або
світиться під час руху автомобіля, це свідчить про збій в системі
гідропідсилювача.
Зверніться по допомогу до
майстерні.
Система попередження про виїзд за межі смуги руху
) світиться зеленим/жовтим або
миготить жовтим.
Світиться зеленим
Система ввімкнена та готова до
роботи.
Світиться жовтим
Збій в системі. Зверніться по
допомогу до майстерні.Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова система допомоги під часпаркування
r світиться жовтим.
Несправність у системі
або
Несправність через датчики, які
забруднені чи покриті льодом або
снігом
або
Інтерференція через зовнішні
джерела ультразвуку. Відразу
після усунення джерела
інтерференції система
працюватиме у звичному режимі.
Для усунення несправності в
системі зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 164.Електронна система
курсової стійкості вимкнена
n світиться жовтим.
Система вимкнена.
Електронна система курсової стійкості тапротибуксовочна гальмівна система
b світиться або блимає жовтим.
Світиться У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість їзди може погіршитися, що
залежить від стану дорожнього покриття.
Для усунення несправності
зверніться до майстерні.

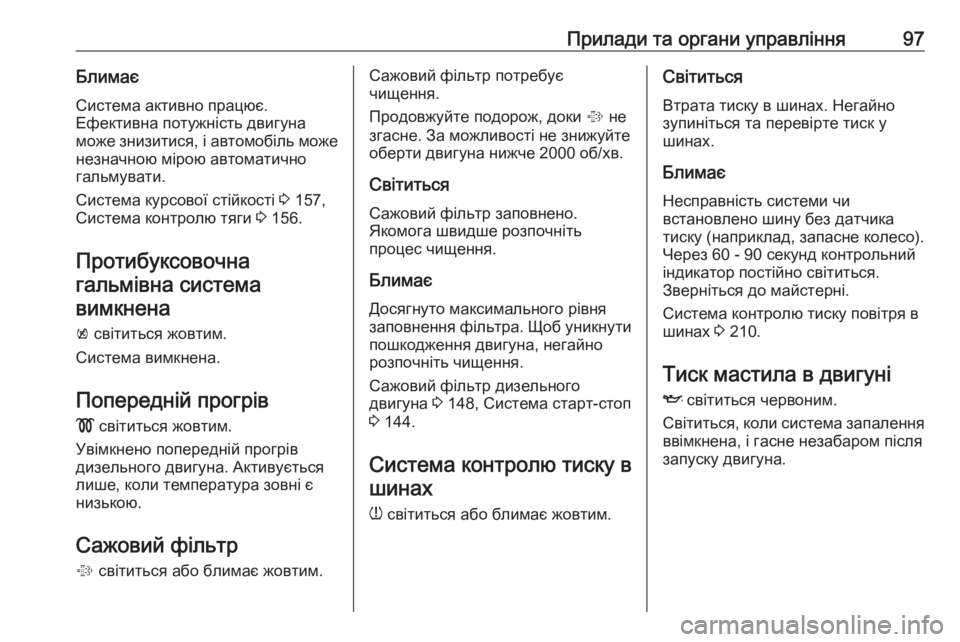

Прилади та органи управління97БлимаєСистема активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 157,
Система контролю тяги 3 156.
Протибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система вимкнена.
Попередній прогрів ! світиться жовтим.
Увімкнено попередній прогрів
дизельного двигуна. Активується
лише, коли температура зовні є
низькою.
Сажовий фільтр % світиться або блимає жовтим.Сажовий фільтр потребує
чищення.
Продовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться Сажовий фільтр заповнено.
Якомога швидше розпочніть
процес чищення.
Блимає Досягнуто максимального рівнязаповнення фільтра. Щоб уникнути
пошкодження двигуна, негайно розпочніть чищення.
Сажовий фільтр дизельного
двигуна 3 148, Система старт-стоп
3 144.
Система контролю тиску в шинах
w світиться або блимає жовтим.Світиться
Втрата тиску в шинах. Негайнозупиніться та перевірте тиск у
шинах.
Блимає Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться до майстерні.
Система контролю тиску повітря в
шинах 3 210.
Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.

98Прилади та органи управлінняСвітиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, установіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перш ніж звертатися до майстерні,
самостійно перевірте рівень масла
3 189.
Низький рівень пального
i світиться або блимає жовтим.
Світиться
Занадто низький рівень пального в
баку.
Блимає Пальне майже закінчилося.
Поповніть рівень пального
негайно. Забороняється їздити з
порожнім баком.
Заправка 3 176.
Каталітичний нейтралізатор 3 149.
Прокачування системи дизельного пального 3 194.
Імобілайзер
d миготить жовтим.
Несправність у системі
імобілайзера Двигун неможливо
запустити.
Для усунення несправності
зверніться до сервісного центру.
Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 122.
Дальнє світло C світиться синім.
Засвічується при ввімкненому
дальньому світлі, під час миготіння
дальнім світлом 3 123, або ж коли
дальнє світло увімкнено при
активній функції помічника
використання дальнього світла чи
адаптивній системі головного
освітлення 3 125.
