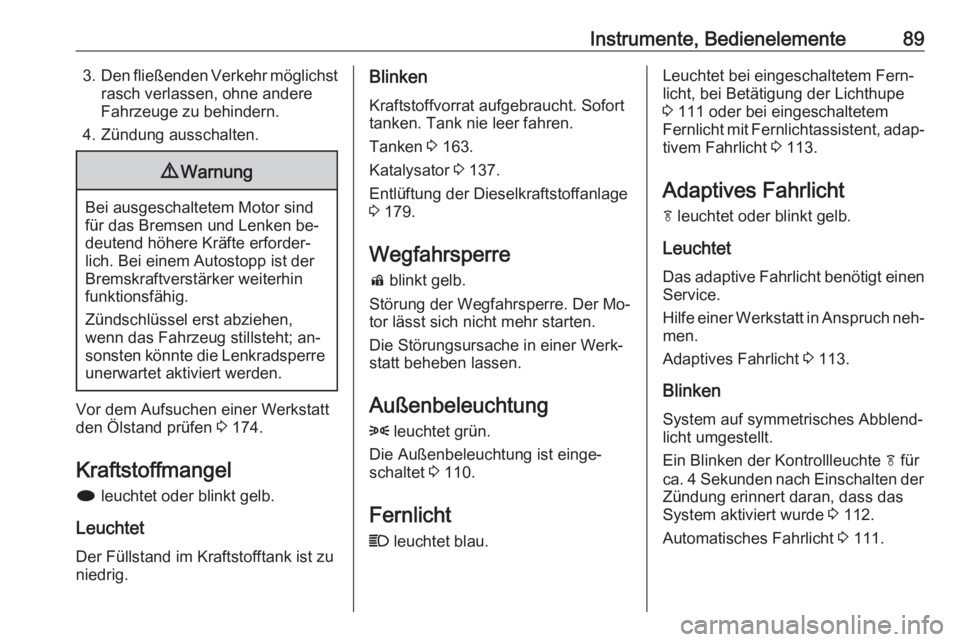

Instrumente, Bedienelemente893.Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 174.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchtet Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 163.
Katalysator 3 137.
Entlüftung der Dieselkraftstoffanlage
3 179.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Die Störungsursache in einer Werk‐
statt beheben lassen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 110.
Fernlicht
C leuchtet blau.Leuchtet bei eingeschaltetem Fern‐
licht, bei Betätigung der Lichthupe
3 111 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent, adap‐
tivem Fahrlicht 3 113.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchtet Das adaptive Fahrlicht benötigt einen
Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Adaptives Fahrlicht 3 113.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der
Zündung erinnert daran, dass das
System aktiviert wurde 3 112.
Automatisches Fahrlicht 3 111.

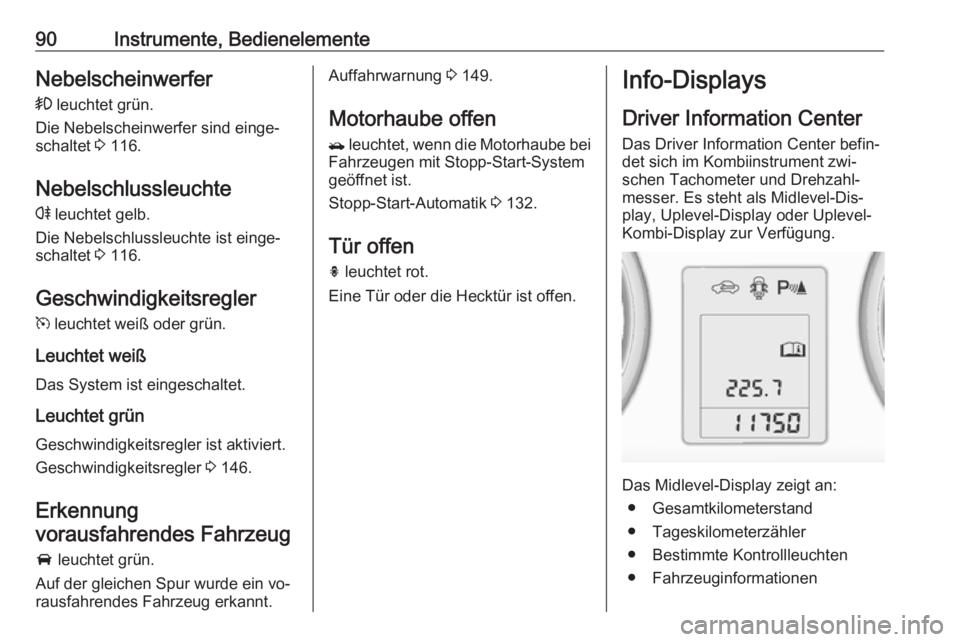

90Instrumente, BedienelementeNebelscheinwerfer> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 116.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 116.
Geschwindigkeitsregler
m leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.
Leuchtet grün Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 146.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.Auffahrwarnung 3 149.
Motorhaube offen
/ leuchtet, wenn die Motorhaube bei
Fahrzeugen mit Stopp-Start-System
geöffnet ist.
Stopp-Start-Automatik 3 132.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center
Das Driver Information Center befin‐
det sich im Kombiinstrument zwi‐
schen Tachometer und Drehzahl‐
messer. Es steht als Midlevel-Dis‐
play, Uplevel-Display oder Uplevel-
Kombi-Display zur Verfügung.
Das Midlevel-Display zeigt an:
● Gesamtkilometerstand
● Tageskilometerzähler
● Bestimmte Kontrollleuchten
● Fahrzeuginformationen

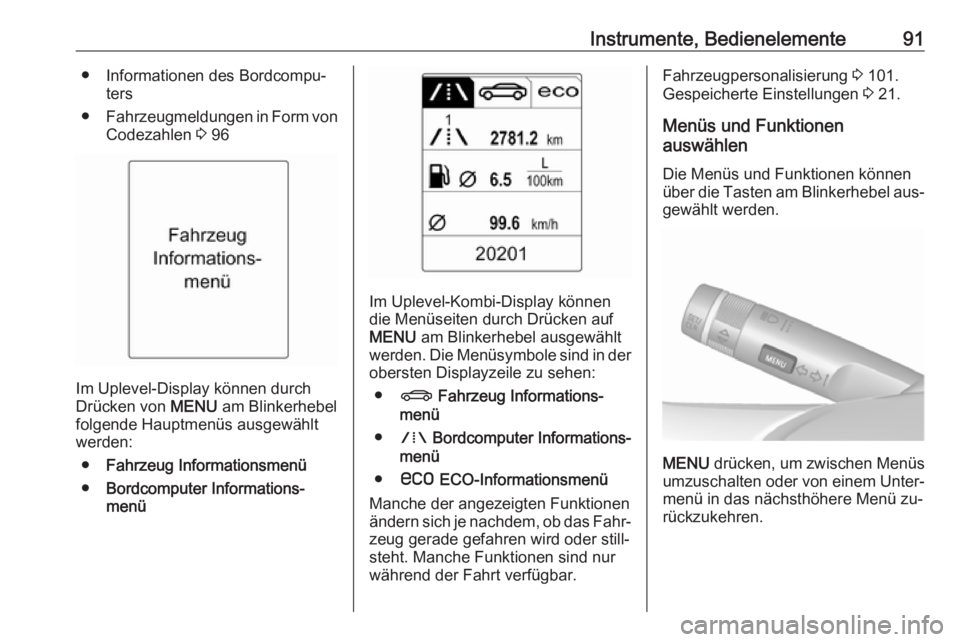

Instrumente, Bedienelemente91● Informationen des Bordcompu‐ters
● Fahrzeugmeldungen in Form von
Codezahlen 3 96
Im Uplevel-Display können durch
Drücken von MENU am Blinkerhebel
folgende Hauptmenüs ausgewählt
werden:
● Fahrzeug Informationsmenü
● Bordcomputer Informations‐
menü
Im Uplevel-Kombi-Display können
die Menüseiten durch Drücken auf
MENU am Blinkerhebel ausgewählt
werden. Die Menüsymbole sind in der obersten Displayzeile zu sehen:
● X Fahrzeug Informations‐
menü
● W Bordcomputer Informations‐
menü
● s ECO-Informationsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐
zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 101.
Gespeicherte Einstellungen 3 21.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.
MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü zu‐ rückzukehren.

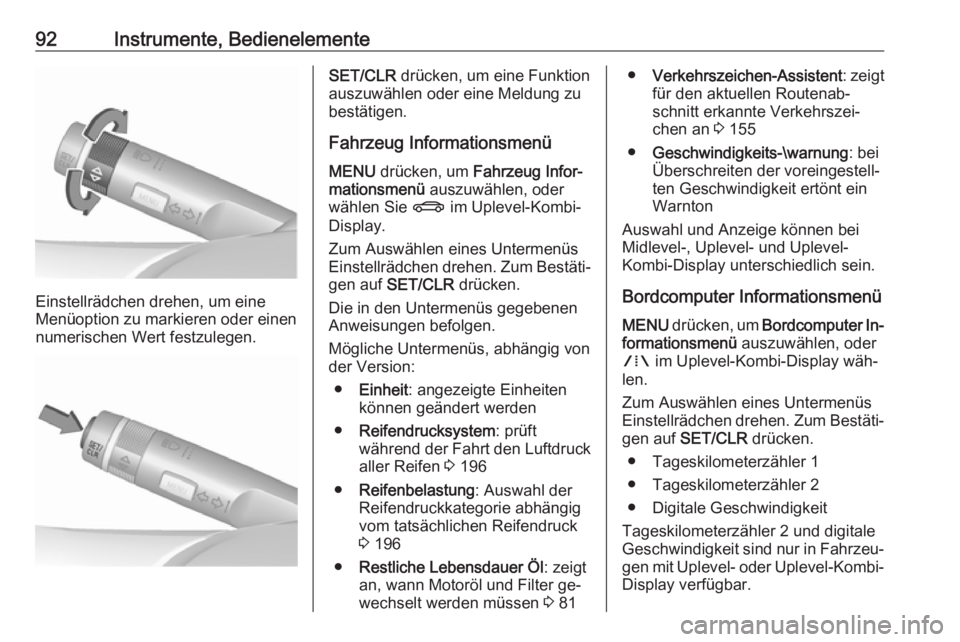

92Instrumente, Bedienelemente
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Fahrzeug Informationsmenü MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder
wählen Sie X im Uplevel-Kombi-
Display.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
Mögliche Untermenüs, abhängig von
der Version:
● Einheit : angezeigte Einheiten
können geändert werden
● Reifendrucksystem : prüft
während der Fahrt den Luftdruck
aller Reifen 3 196
● Reifenbelastung : Auswahl der
Reifendruckkategorie abhängig
vom tatsächlichen Reifendruck
3 196
● Restliche Lebensdauer Öl : zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 81● Verkehrszeichen-Assistent : zeigt
für den aktuellen Routenab‐
schnitt erkannte Verkehrszei‐
chen an 3 155
● Geschwindigkeits-\warnung : bei
Überschreiten der voreingestell‐
ten Geschwindigkeit ertönt ein
Warnton
Auswahl und Anzeige können bei Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informationsmenü
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.
● Tageskilometerzähler 1
● Tageskilometerzähler 2
● Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeit sind nur in Fahrzeu‐
gen mit Uplevel- oder Uplevel-Kombi- Display verfügbar.

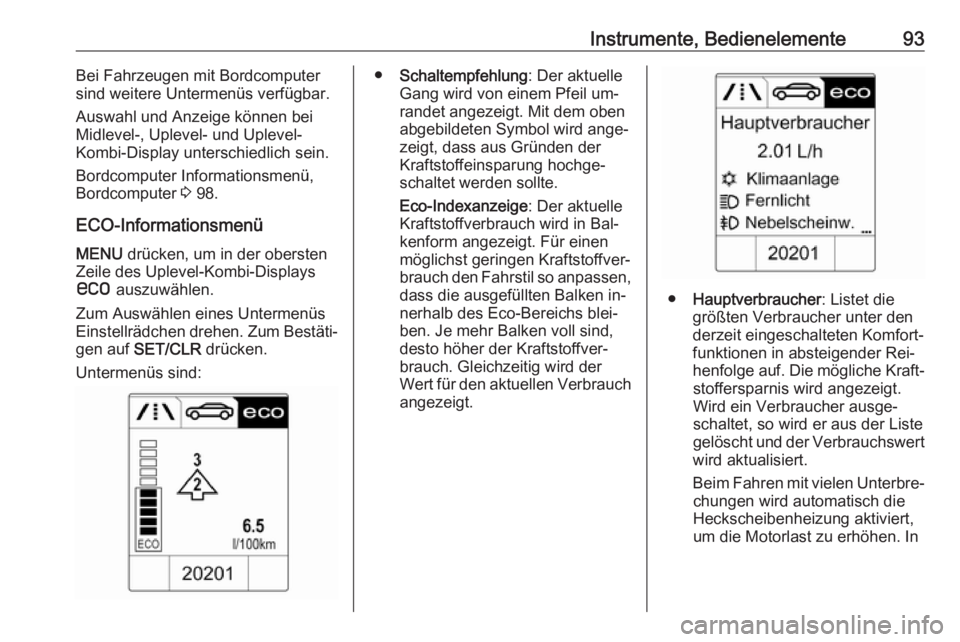

Instrumente, Bedienelemente93Bei Fahrzeugen mit Bordcomputer
sind weitere Untermenüs verfügbar.
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informationsmenü,
Bordcomputer 3 98.
ECO-Informationsmenü
MENU drücken, um in der obersten
Zeile des Uplevel-Kombi-Displays
s auszuwählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.
Untermenüs sind:● Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil um‐
randet angezeigt. Mit dem oben
abgebildeten Symbol wird ange‐
zeigt, dass aus Gründen der
Kraftstoffeinsparung hochge‐
schaltet werden sollte.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Bal‐
kenform angezeigt. Für einen
möglichst geringen Kraftstoffver‐
brauch den Fahrstil so anpassen,
dass die ausgefüllten Balken in‐
nerhalb des Eco-Bereichs blei‐ ben. Je mehr Balken voll sind,
desto höher der Kraftstoffver‐
brauch. Gleichzeitig wird der Wert für den aktuellen Verbrauch
angezeigt.
● Hauptverbraucher : Listet die
größten Verbraucher unter den derzeit eingeschalteten Komfort‐
funktionen in absteigender Rei‐
henfolge auf. Die mögliche Kraft‐ stoffersparnis wird angezeigt.
Wird ein Verbraucher ausge‐
schaltet, so wird er aus der Liste
gelöscht und der Verbrauchswert
wird aktualisiert.
Beim Fahren mit vielen Unterbre‐ chungen wird automatisch die
Heckscheibenheizung aktiviert,
um die Motorlast zu erhöhen. In

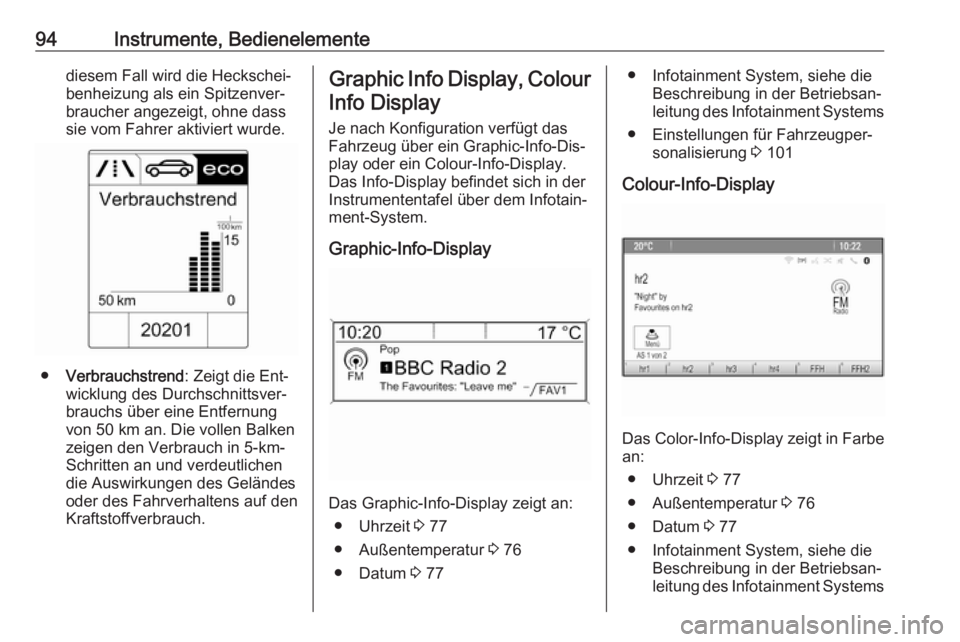

94Instrumente, Bedienelementediesem Fall wird die Heckschei‐benheizung als ein Spitzenver‐braucher angezeigt, ohne dasssie vom Fahrer aktiviert wurde.
● Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km-
Schritten an und verdeutlichen die Auswirkungen des Geländes
oder des Fahrverhaltens auf den
Kraftstoffverbrauch.
Graphic Info Display, Colour
Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic-Info-Dis‐
play oder ein Colour-Info-Display.
Das Info-Display befindet sich in der Instrumententafel über dem Infotain‐
ment-System.
Graphic-Info-Display
Das Graphic-Info-Display zeigt an: ● Uhrzeit 3 77
● Außentemperatur 3 76
● Datum 3 77
● Infotainment System, siehe die
Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 101
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
● Uhrzeit 3 77
● Außentemperatur 3 76
● Datum 3 77
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems

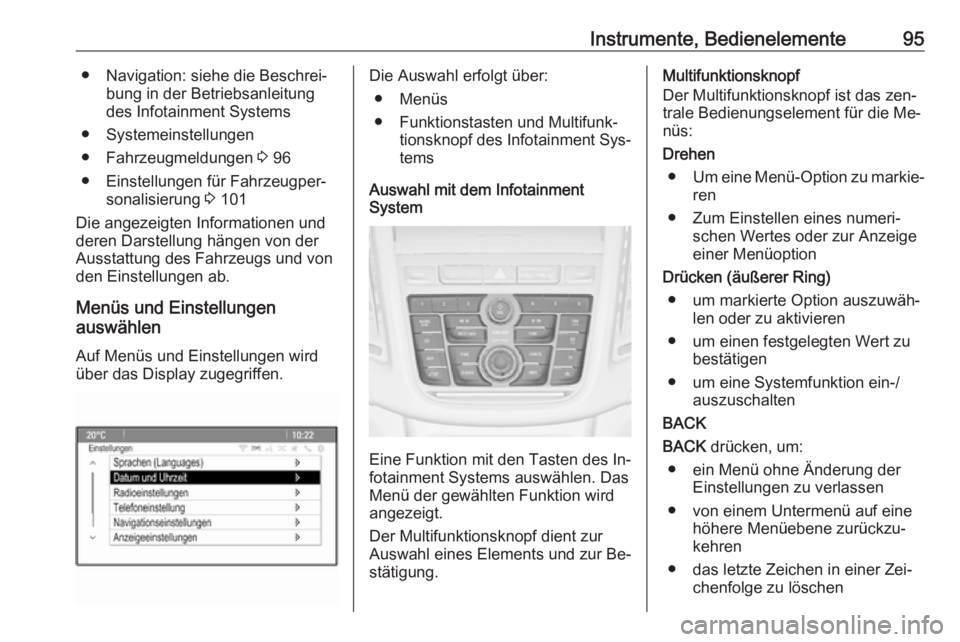

Instrumente, Bedienelemente95● Navigation: siehe die Beschrei‐bung in der Betriebsanleitung
des Infotainment Systems
● Systemeinstellungen
● Fahrzeugmeldungen 3 96
● Einstellungen für Fahrzeugper‐ sonalisierung 3 101
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.Die Auswahl erfolgt über:
● Menüs
● Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ● Um eine Menü-Option zu markie‐
ren
● Zum Einstellen eines numeri‐ schen Wertes oder zur Anzeige
einer Menüoption
Drücken (äußerer Ring) ● um markierte Option auszuwäh‐ len oder zu aktivieren
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
BACK
BACK drücken, um:
● ein Menü ohne Änderung der Einstellungen zu verlassen
● von einem Untermenü auf eine höhere Menüebene zurückzu‐
kehren
● das letzte Zeichen in einer Zei‐ chenfolge zu löschen

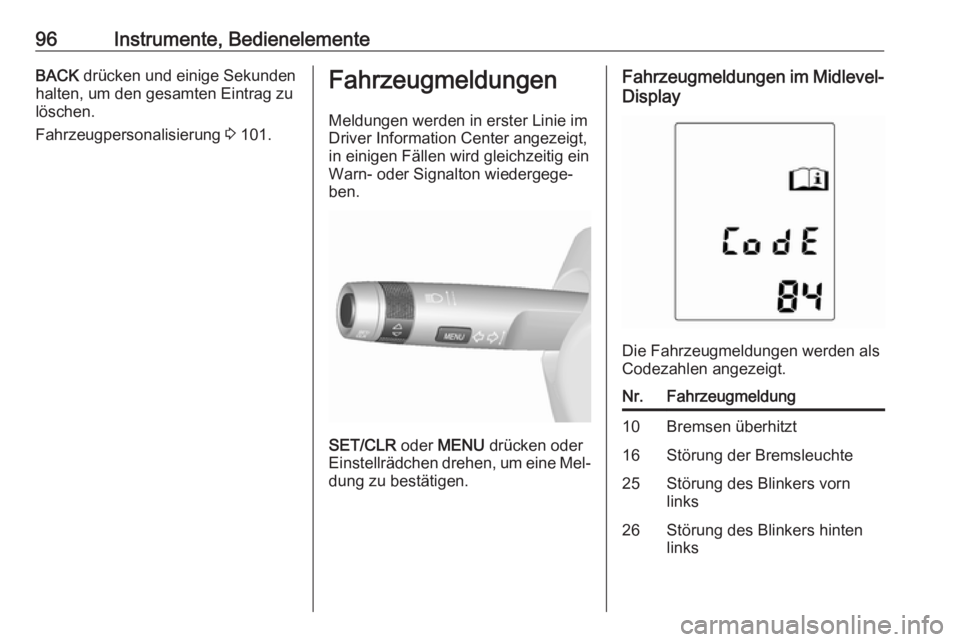

96Instrumente, BedienelementeBACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 101.Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt,
in einigen Fällen wird gleichzeitig ein
Warn- oder Signalton wiedergege‐
ben.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung10Bremsen überhitzt16Störung der Bremsleuchte25Störung des Blinkers vorn
links26Störung des Blinkers hinten
links

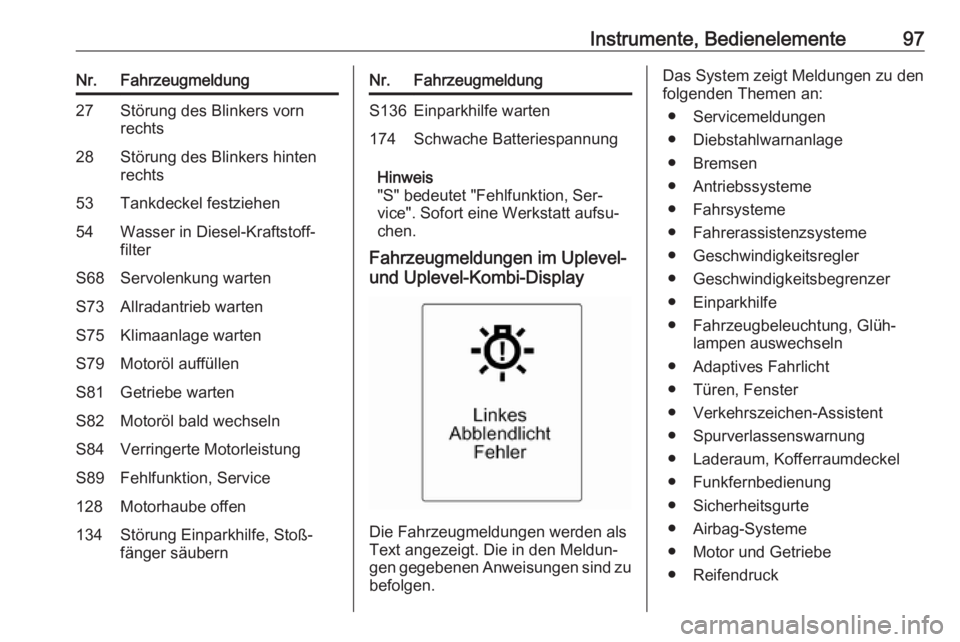

Instrumente, Bedienelemente97Nr.Fahrzeugmeldung27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts53Tankdeckel festziehen54Wasser in Diesel-Kraftstoff‐
filterS68Servolenkung wartenS73Allradantrieb wartenS75Klimaanlage wartenS79Motoröl auffüllenS81Getriebe wartenS82Motoröl bald wechselnS84Verringerte MotorleistungS89Fehlfunktion, Service128Motorhaube offen134Störung Einparkhilfe, Stoß‐
fänger säubernNr.FahrzeugmeldungS136Einparkhilfe warten174Schwache Batteriespannung
Hinweis
"S" bedeutet "Fehlfunktion, Ser‐ vice". Sofort eine Werkstatt aufsu‐
chen.
Fahrzeugmeldungen im Uplevel-
und Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Servicemeldungen
● Diebstahlwarnanlage
● Bremsen
● Antriebssysteme
● Fahrsysteme
● Fahrerassistenzsysteme ● Geschwindigkeitsregler
● Geschwindigkeitsbegrenzer
● Einparkhilfe
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Adaptives Fahrlicht
● Türen, Fenster
● Verkehrszeichen-Assistent
● Spurverlassenswarnung
● Laderaum, Kofferraumdeckel
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck

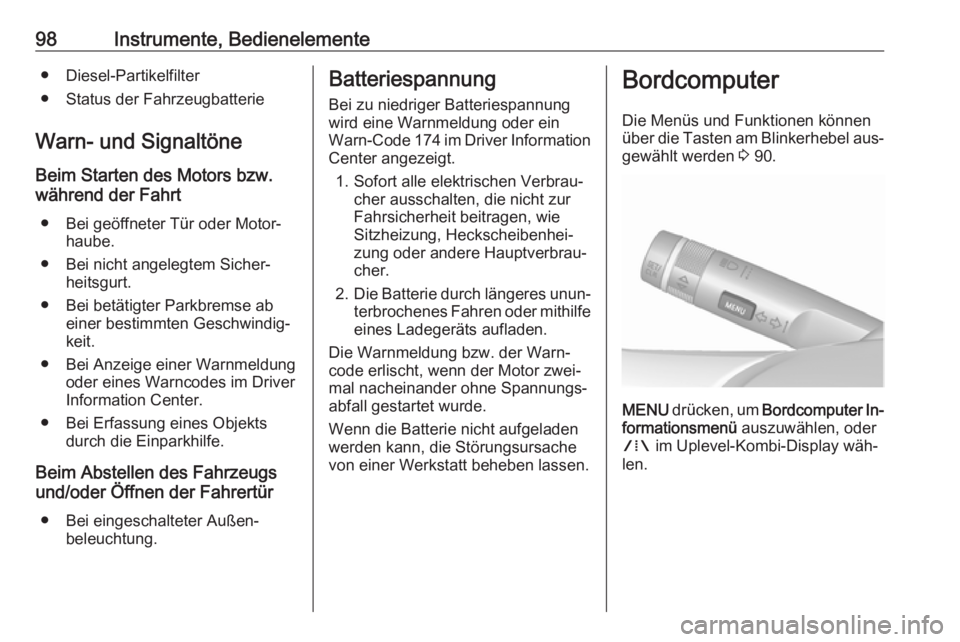

98Instrumente, Bedienelemente● Diesel-Partikelfilter
● Status der Fahrzeugbatterie
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
● Bei geöffneter Tür oder Motor‐ haube.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver
Information Center.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.Batteriespannung
Bei zu niedriger Batteriespannung
wird eine Warnmeldung oder ein
Warn- Code 174 im Driver Information
Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐ cher.
2. Die Batterie durch längeres unun‐
terbrochenes Fahren oder mithilfe
eines Ladegeräts aufladen.
Die Warnmeldung bzw. der Warn‐
code erlischt, wenn der Motor zwei‐
mal nacheinander ohne Spannungs‐
abfall gestartet wurde.
Wenn die Batterie nicht aufgeladen
werden kann, die Störungsursache
von einer Werkstatt beheben lassen.Bordcomputer
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden 3 90.
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
