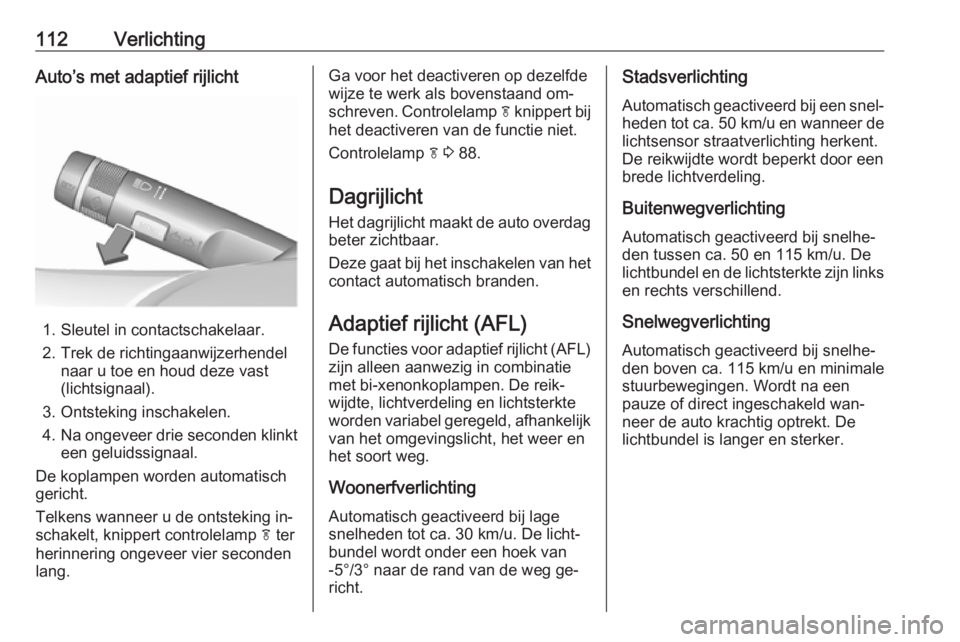

112VerlichtingAuto’s met adaptief rijlicht
1. Sleutel in contactschakelaar.
2. Trek de richtingaanwijzerhendel naar u toe en houd deze vast
(lichtsignaal).
3. Ontsteking inschakelen.
4. Na ongeveer drie seconden klinkt
een geluidssignaal.
De koplampen worden automatisch
gericht.
Telkens wanneer u de ontsteking in‐
schakelt, knippert controlelamp f ter
herinnering ongeveer vier seconden
lang.
Ga voor het deactiveren op dezelfde
wijze te werk als bovenstaand om‐
schreven. Controlelamp f knippert bij
het deactiveren van de functie niet.
Controlelamp f 3 88.
Dagrijlicht
Het dagrijlicht maakt de auto overdag
beter zichtbaar.
Deze gaat bij het inschakelen van het
contact automatisch branden.
Adaptief rijlicht (AFL)
De functies voor adaptief rijlicht (AFL) zijn alleen aanwezig in combinatie
met bi-xenonkoplampen. De reik‐
wijdte, lichtverdeling en lichtsterkte
worden variabel geregeld, afhankelijk
van het omgevingslicht, het weer en
het soort weg.
Woonerfverlichting
Automatisch geactiveerd bij lage
snelheden tot ca. 30 km/u. De licht‐
bundel wordt onder een hoek van
-5°/3° naar de rand van de weg ge‐
richt.Stadsverlichting
Automatisch geactiveerd bij een snel‐ heden tot ca. 50 km/u en wanneer de
lichtsensor straatverlichting herkent.
De reikwijdte wordt beperkt door een
brede lichtverdeling.
Buitenwegverlichting Automatisch geactiveerd bij snelhe‐
den tussen ca. 50 en 115 km/u. De
lichtbundel en de lichtsterkte zijn links
en rechts verschillend.
SnelwegverlichtingAutomatisch geactiveerd bij snelhe‐
den boven ca. 115 km/u en minimale
stuurbewegingen. Wordt na een
pauze of direct ingeschakeld wan‐
neer de auto krachtig optrekt. De
lichtbundel is langer en sterker.

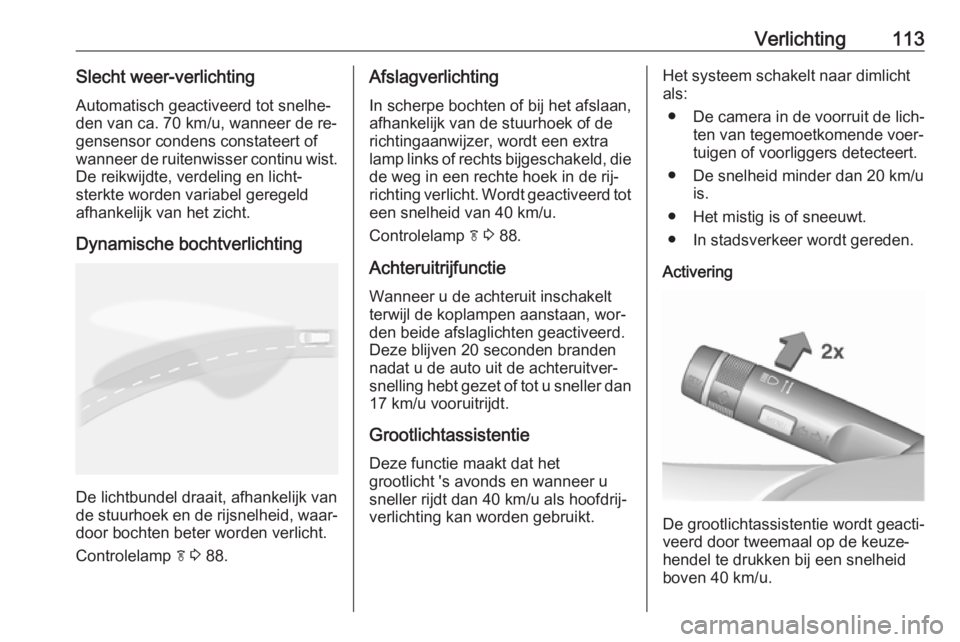

Verlichting113Slecht weer-verlichtingAutomatisch geactiveerd tot snelhe‐
den van ca. 70 km/u, wanneer de re‐
gensensor condens constateert of
wanneer de ruitenwisser continu wist.
De reikwijdte, verdeling en licht‐
sterkte worden variabel geregeld
afhankelijk van het zicht.
Dynamische bochtverlichting
De lichtbundel draait, afhankelijk van
de stuurhoek en de rijsnelheid, waar‐ door bochten beter worden verlicht.
Controlelamp f 3 88.
Afslagverlichting
In scherpe bochten of bij het afslaan,
afhankelijk van de stuurhoek of de
richtingaanwijzer, wordt een extra
lamp links of rechts bijgeschakeld, die
de weg in een rechte hoek in de rij‐
richting verlicht. Wordt geactiveerd tot
een snelheid van 40 km/u.
Controlelamp f 3 88.
Achteruitrijfunctie Wanneer u de achteruit inschakelt
terwijl de koplampen aanstaan, wor‐
den beide afslaglichten geactiveerd.
Deze blijven 20 seconden branden
nadat u de auto uit de achteruitver‐
snelling hebt gezet of tot u sneller dan 17 km/u vooruitrijdt.
Grootlichtassistentie Deze functie maakt dat het
grootlicht 's avonds en wanneer u
sneller rijdt dan 40 km/u als hoofdrij‐
verlichting kan worden gebruikt.Het systeem schakelt naar dimlicht
als:
● De camera in de voorruit de lich‐ ten van tegemoetkomende voer‐
tuigen of voorliggers detecteert.
● De snelheid minder dan 20 km/u is.
● Het mistig is of sneeuwt.
● In stadsverkeer wordt gereden.
Activering
De grootlichtassistentie wordt geacti‐
veerd door tweemaal op de keuze‐
hendel te drukken bij een snelheid
boven 40 km/u.

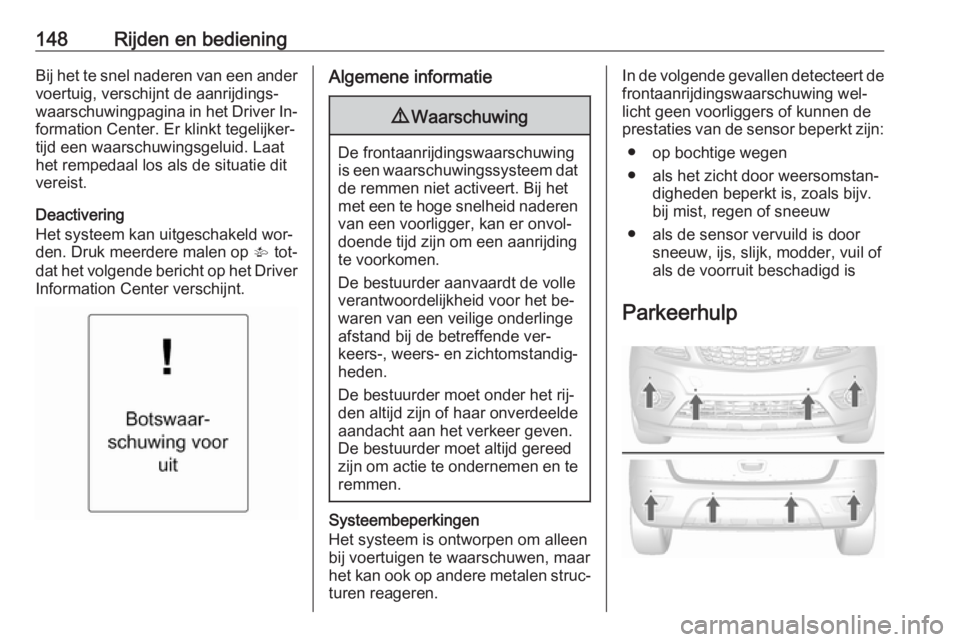

148Rijden en bedieningBij het te snel naderen van een ander
voertuig, verschijnt de aanrijdings‐
waarschuwingpagina in het Driver In‐ formation Center. Er klinkt tegelijker‐
tijd een waarschuwingsgeluid. Laat
het rempedaal los als de situatie dit
vereist.
Deactivering
Het systeem kan uitgeschakeld wor‐
den. Druk meerdere malen op V tot‐
dat het volgende bericht op het Driver Information Center verschijnt.Algemene informatie9 Waarschuwing
De frontaanrijdingswaarschuwing
is een waarschuwingssysteem dat de remmen niet activeert. Bij het
met een te hoge snelheid naderen
van een voorligger, kan er onvol‐
doende tijd zijn om een aanrijding
te voorkomen.
De bestuurder aanvaardt de volle
verantwoordelijkheid voor het be‐
waren van een veilige onderlinge
afstand bij de betreffende ver‐
keers-, weers- en zichtomstandig‐ heden.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te
remmen.
Systeembeperkingen
Het systeem is ontworpen om alleen
bij voertuigen te waarschuwen, maar
het kan ook op andere metalen struc‐
turen reageren.
In de volgende gevallen detecteert de frontaanrijdingswaarschuwing wel‐
licht geen voorliggers of kunnen de prestaties van de sensor beperkt zijn:
● op bochtige wegen
● als het zicht door weersomstan‐ digheden beperkt is, zoals bijv.
bij mist, regen of sneeuw
● als de sensor vervuild is door sneeuw, ijs, slijk, modder, vuil of
als de voorruit beschadigd is
Parkeerhulp

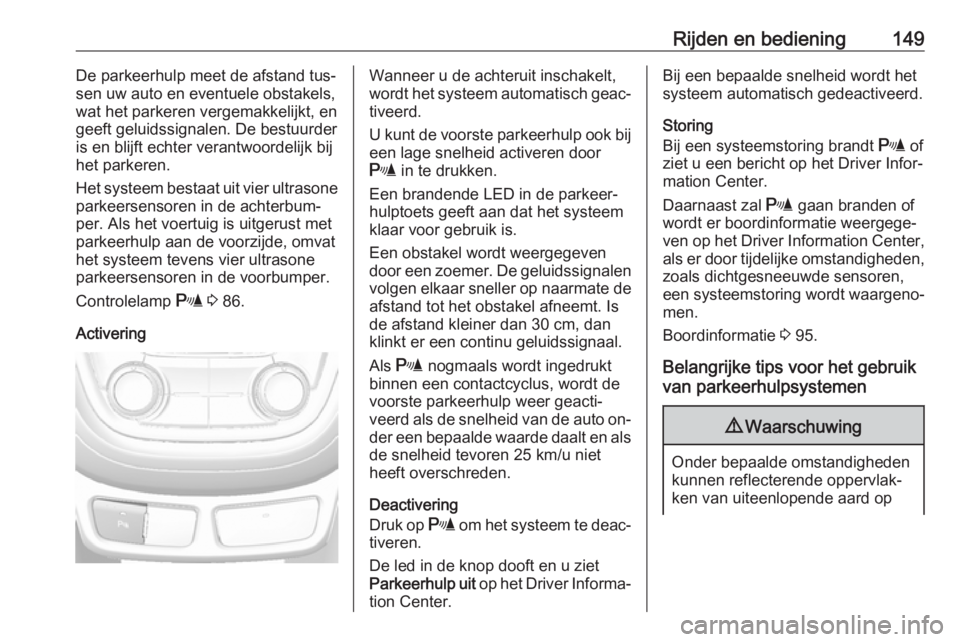

Rijden en bediening149De parkeerhulp meet de afstand tus‐
sen uw auto en eventuele obstakels,
wat het parkeren vergemakkelijkt, en
geeft geluidssignalen. De bestuurder
is en blijft echter verantwoordelijk bij
het parkeren.
Het systeem bestaat uit vier ultrasone
parkeersensoren in de achterbum‐
per. Als het voertuig is uitgerust met
parkeerhulp aan de voorzijde, omvat
het systeem tevens vier ultrasone
parkeersensoren in de voorbumper.
Controlelamp r 3 86.
ActiveringWanneer u de achteruit inschakelt,
wordt het systeem automatisch geac‐
tiveerd.
U kunt de voorste parkeerhulp ook bij
een lage snelheid activeren door
r in te drukken.
Een brandende LED in de parkeer‐ hulptoets geeft aan dat het systeemklaar voor gebruik is.
Een obstakel wordt weergegeven
door een zoemer. De geluidssignalen
volgen elkaar sneller op naarmate de afstand tot het obstakel afneemt. Isde afstand kleiner dan 30 cm, dan
klinkt er een continu geluidssignaal.
Als r nogmaals wordt ingedrukt
binnen een contactcyclus, wordt de
voorste parkeerhulp weer geacti‐
veerd als de snelheid van de auto on‐
der een bepaalde waarde daalt en als de snelheid tevoren 25 km/u niet
heeft overschreden.
Deactivering
Druk op r om het systeem te deac‐
tiveren.
De led in de knop dooft en u ziet
Parkeerhulp uit op het Driver Informa‐
tion Center.Bij een bepaalde snelheid wordt het
systeem automatisch gedeactiveerd.
Storing
Bij een systeemstoring brandt r of
ziet u een bericht op het Driver Infor‐
mation Center.
Daarnaast zal r gaan branden of
wordt er boordinformatie weergege‐
ven op het Driver Information Center,
als er door tijdelijke omstandigheden, zoals dichtgesneeuwde sensoren,
een systeemstoring wordt waargeno‐
men.
Boordinformatie 3 95.
Belangrijke tips voor het gebruik van parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op

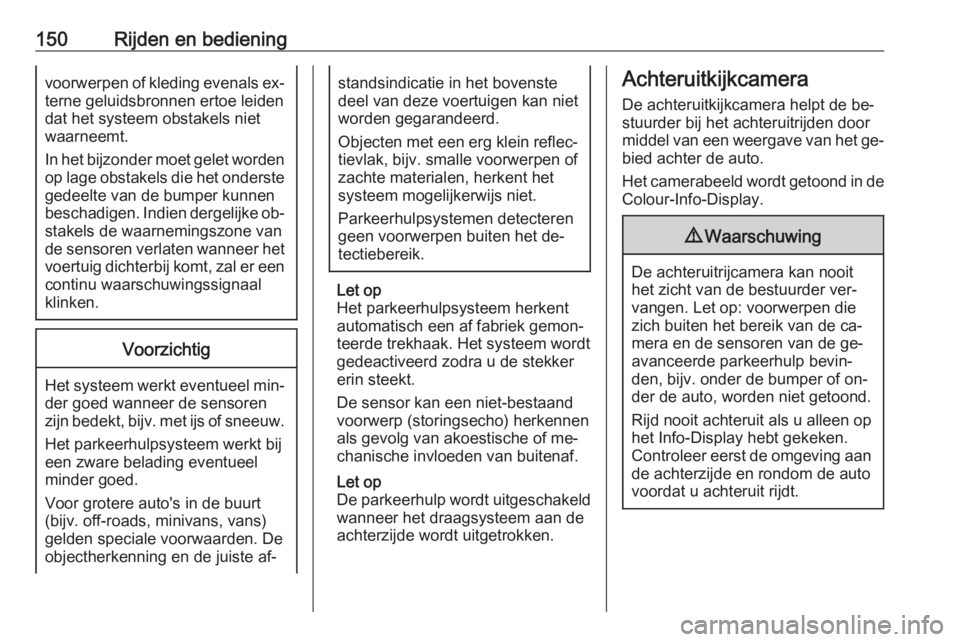

150Rijden en bedieningvoorwerpen of kleding evenals ex‐terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnenbeschadigen. Indien dergelijke ob‐ stakels de waarnemingszone van
de sensoren verlaten wanneer het
voertuig dichterbij komt, zal er een continu waarschuwingssignaal
klinken.Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
De sensor kan een niet-bestaand
voorwerp (storingsecho) herkennen
als gevolg van akoestische of me‐
chanische invloeden van buitenaf.
Let op
De parkeerhulp wordt uitgeschakeld wanneer het draagsysteem aan de
achterzijde wordt uitgetrokken.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐ bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.

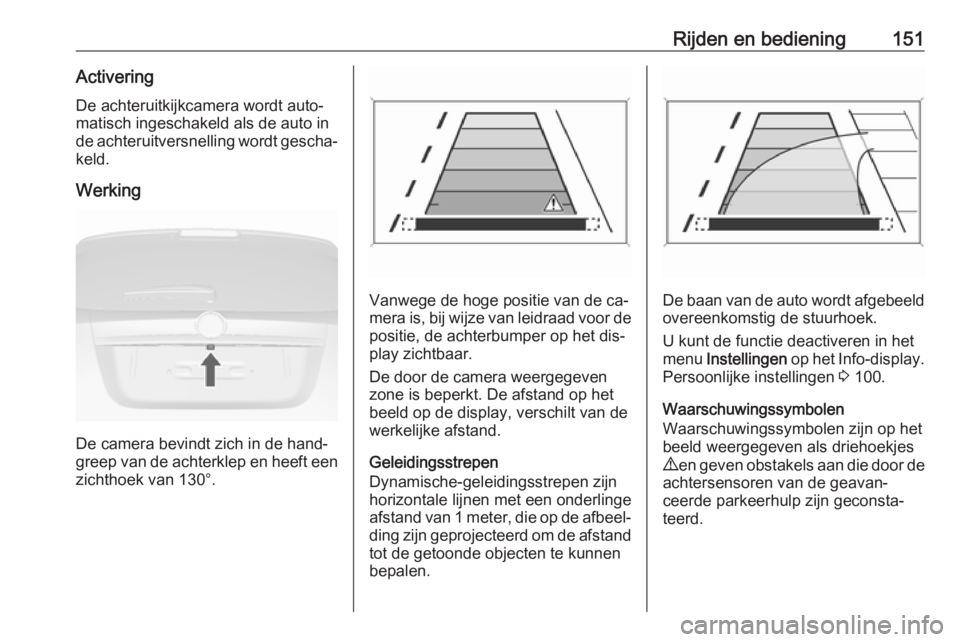

Rijden en bediening151ActiveringDe achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De door de camera weergegeven
zone is beperkt. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐ ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 100.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.

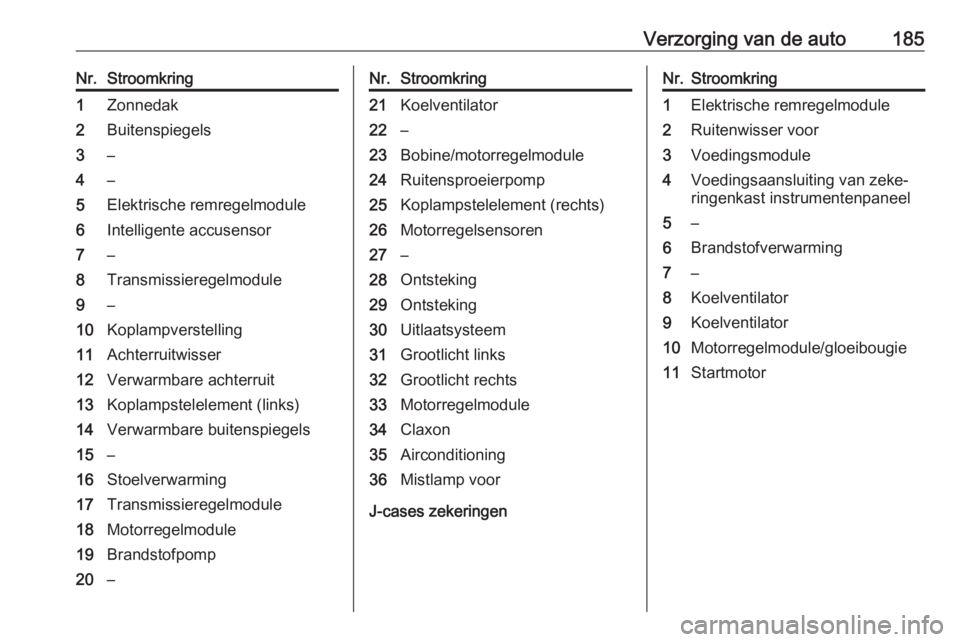

Verzorging van de auto185Nr.Stroomkring1Zonnedak2Buitenspiegels3–4–5Elektrische remregelmodule6Intelligente accusensor7–8Transmissieregelmodule9–10Koplampverstelling11Achterruitwisser12Verwarmbare achterruit13Koplampstelelement (links)14Verwarmbare buitenspiegels15–16Stoelverwarming17Transmissieregelmodule18Motorregelmodule19Brandstofpomp20–Nr.Stroomkring21Koelventilator22–23Bobine/motorregelmodule24Ruitensproeierpomp25Koplampstelelement (rechts)26Motorregelsensoren27–28Ontsteking29Ontsteking30Uitlaatsysteem31Grootlicht links32Grootlicht rechts33Motorregelmodule34Claxon35Airconditioning36Mistlamp voor
J-cases zekeringen
Nr.Stroomkring1Elektrische remregelmodule2Ruitenwisser voor3Voedingsmodule4Voedingsaansluiting van zeke‐
ringenkast instrumentenpaneel5–6Brandstofverwarming7–8Koelventilator9Koelventilator10Motorregelmodule/gloeibougie11Startmotor

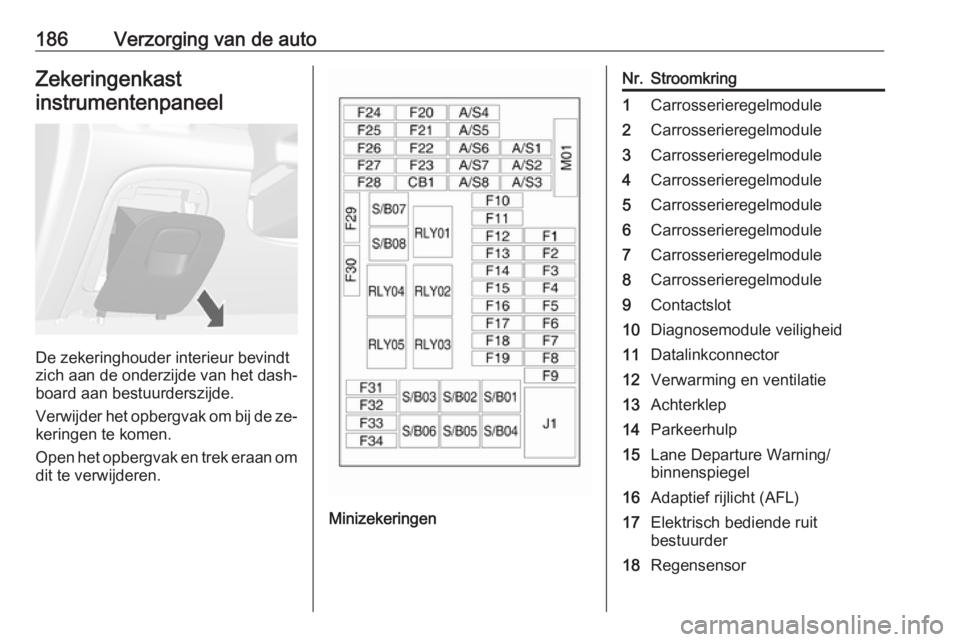

186Verzorging van de autoZekeringenkast
instrumentenpaneel
De zekeringhouder interieur bevindt
zich aan de onderzijde van het dash‐
board aan bestuurderszijde.
Verwijder het opbergvak om bij de ze‐
keringen te komen.
Open het opbergvak en trek eraan om dit te verwijderen.
Minizekeringen
Nr.Stroomkring1Carrosserieregelmodule2Carrosserieregelmodule3Carrosserieregelmodule4Carrosserieregelmodule5Carrosserieregelmodule6Carrosserieregelmodule7Carrosserieregelmodule8Carrosserieregelmodule9Contactslot10Diagnosemodule veiligheid11Datalinkconnector12Verwarming en ventilatie13Achterklep14Parkeerhulp15Lane Departure Warning/
binnenspiegel16Adaptief rijlicht (AFL)17Elektrisch bediende ruit
bestuurder18Regensensor

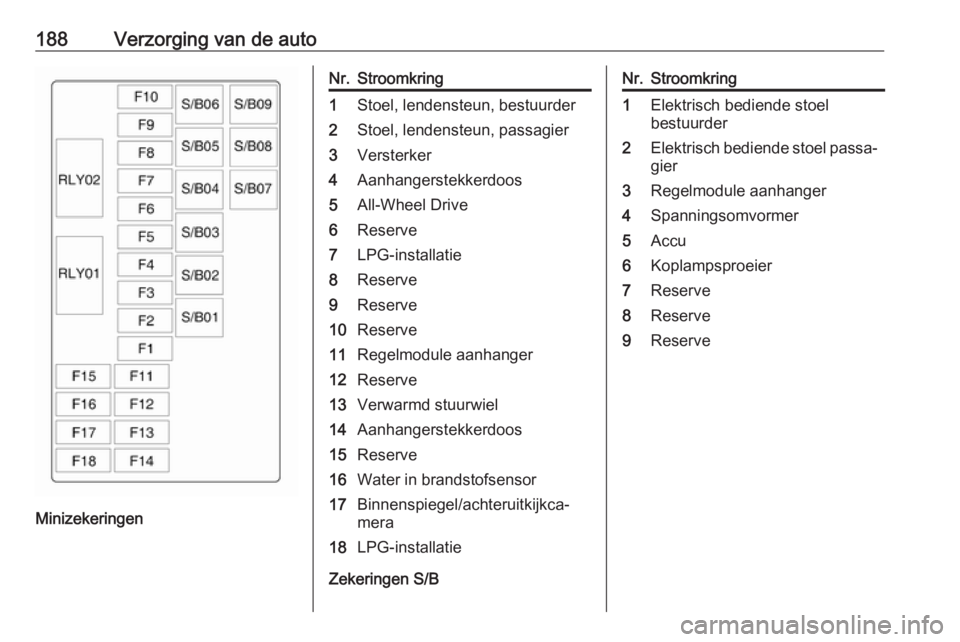

188Verzorging van de auto
Minizekeringen
Nr.Stroomkring1Stoel, lendensteun, bestuurder2Stoel, lendensteun, passagier3Versterker4Aanhangerstekkerdoos5All-Wheel Drive6Reserve7LPG-installatie8Reserve9Reserve10Reserve11Regelmodule aanhanger12Reserve13Verwarmd stuurwiel14Aanhangerstekkerdoos15Reserve16Water in brandstofsensor17Binnenspiegel/achteruitkijkca‐
mera18LPG-installatie
Zekeringen S/B
Nr.Stroomkring1Elektrisch bediende stoel
bestuurder2Elektrisch bediende stoel passa‐ gier3Regelmodule aanhanger4Spanningsomvormer5Accu6Koplampsproeier7Reserve8Reserve9Reserve

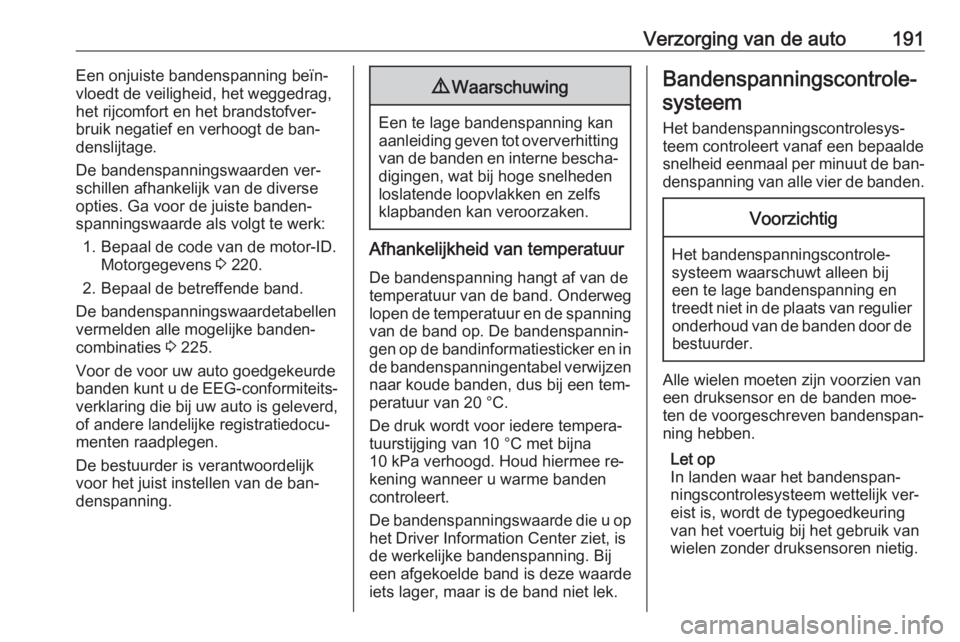

Verzorging van de auto191Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 220.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 225.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in de bandenspanningentabel verwijzen
naar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
