Bilvård169● Se Instruktionsbok en för ytter‐ligare information.
● Det kan finnas explosiva gaser i närheten av bilbatteriet.

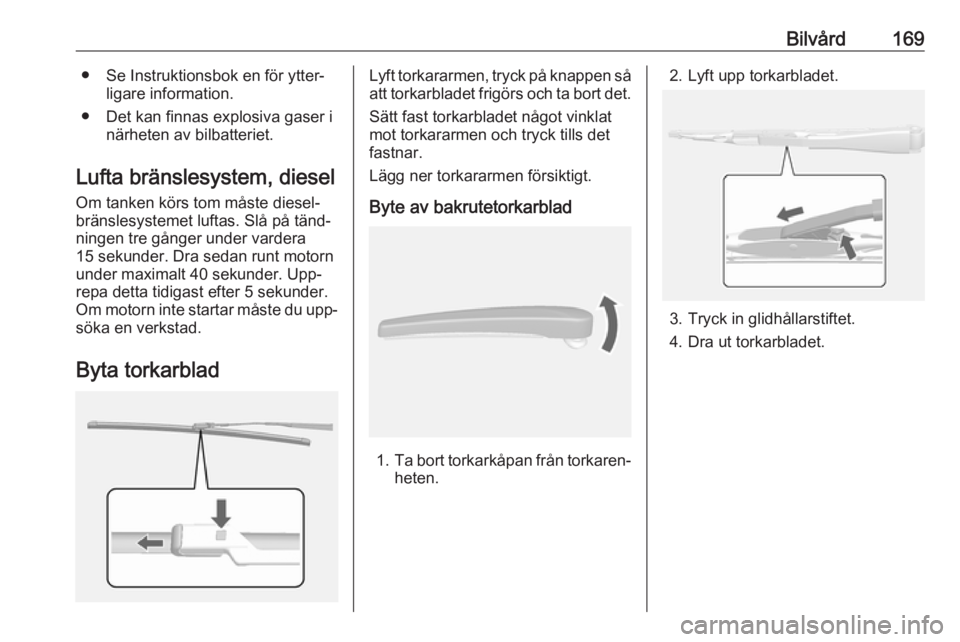

Lufta bränslesystem, diesel Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder. Upp‐
repa detta tidigast efter 5 sekunder.
Om motorn inte startar måste du upp‐
söka en verkstad.
Byta torkarbladLyft torkararmen, tryck på knappen så att torkarbladet frigörs och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
1. Ta bort torkarkåpan från torkaren‐
heten.
2. Lyft upp torkarbladet.
3. Tryck in glidhållarstiftet.
4. Dra ut torkarbladet.

170BilvårdGlödlampsbyte
Byta glödlampor Slå av tändningen och slå från den
aktuella strömställaren eller stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.Halogenstrålkastare
Halvljus och helljus
Dra av täckkåpan.
Halvljus
1. Koppla loss kontaktdonet från strålkastarens lamphållare.

Bilvård1712. Tryck på fjäderklämman ochlossa den.
3. Ta ut lampan ur hållaren och er‐ sätt lampan.
4. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
5. Sätt tillbaka strålkastarenheten.
6. Fäst fjäderklämman.
7. Anslut kontaktdonet till lamphålla‐
ren.
8. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
Helljus
1. Dra ut lamphållaren.
2. Ta ut lampan ur hållaren och er‐ sätt lampan.
3. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
4. Sätt tillbaka strålkastarenheten.
5. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
Sidoljus
1. Ta bort hållaren från strålkasta‐renheten genom att vrida den
moturs.
2. Ta bort lamphållaren från reflek‐ torn.
3. Dra loss kabelsatskontakten från glödlampan.

172Bilvård
4. Ta ut glödlampan ur hållaren.
5. Sätt in den nya glödlampan.
6. Fäst kabelkontakten på glödlam‐ pan.
7. Sätt in lamphållaren i reflektorn. 8. Sätt tillbaka lampenheten.
Xenonstrålkastare
9 Fara
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning. Undvik beröring. Låt en verkstad
utföra lampbyte.
Kurvljus
1. Ta bort skyddet.
2. Dra ut lamphållaren.
3. Ta ut lampan ur hållaren och er‐ sätt lampan.
4. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
5. Sätt tillbaka strålkastarenheten.
6. Sätt strålkastarens skyddskåpa på plats och tryck fast den.

Bilvård173DimljusLamporna är åtkomliga från bilens
undersida
1. Vrid respektive hjul inåt för att komma åt bättre och ta bort tre
torx-skruvar på utsidan av hjulhu‐
set. Bilverktyg 3 182.
2. Dra i och håll fodret för att komma
åt lamphållaren.
3. Dra säkringsribban (1) utåt och ta
bort plugganslutningen (2) från
lampsockeln.
4. Vrid lamphållaren motsols (3) och
ta ut den ur reflektorn.
5. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐kontakten.
6. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
7. Sätt tillbaka fodret och sätt fast de
tre torx-skruvarna.
Främre blinkers
1. Vrid lamphållaren moturs och fri‐ gör den.

174Bilvård2.Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta bort och
byt glödlampan.
3. Sätt in lamphållaren i reflektorn och vrid åt höger tills den spärras.
Bakljus
Vänster sida
1. Ta bort båda kåporna och lossa skruvarna. Ta bort panelen.
2. Ta bort skyddet.
Höger sida
1. Ta bort förvaringsfackets lucka och däckreparationssatsen.
2. Ta bort skyddet.
3. Bak-/stoppljus (1)
Blinkersljus (2)
Backljus (3)

Bilvård175
4. Ta bort lamphållaren. Ta bort ochbyt glödlampan.
5. Sätt i lamphållaren i bakljus‐ enheten. Sätt in bakljusenheten i
karossen och dra åt. Sätt tillbaka
skydden och fäst dem.
6. Slå på tändningen, tänd och kon‐ trollera alla lampor.
Sidoblinkers
Om lamporna inte fungerar, låt en
verkstad kontrollera dem.
Högt mittmonterat
bromsljus
Om det höga mittmonterade bromsl‐
juset inte fungerar, låt en verkstad
kontrollera det.

176BilvårdRegistreringsskyltsbelys‐ning
1. Lossa lampan med hjälp av en skruvmejsel.
2. Ta ut lamphuset neråt, dra inte i kabeln.
Vrid lamphållaren åt vänster och
frigör den.
3. Ta ut glödlampan från lamphålla‐ ren och byt glödlampa.
4. Sätt in lamphållaren i lamphuset och vrid den åt höger.
5. Sätt in lamphuset och säkra det med hjälp av en skruvmejsel.
Kupébelysning
1. Ta bort den genom att bända på motsatt sida mot strömbrytaren
med en skruvmejsel med platt
blad.
2. Tag bort glödlampan.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lampenheten.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Montera lampan.

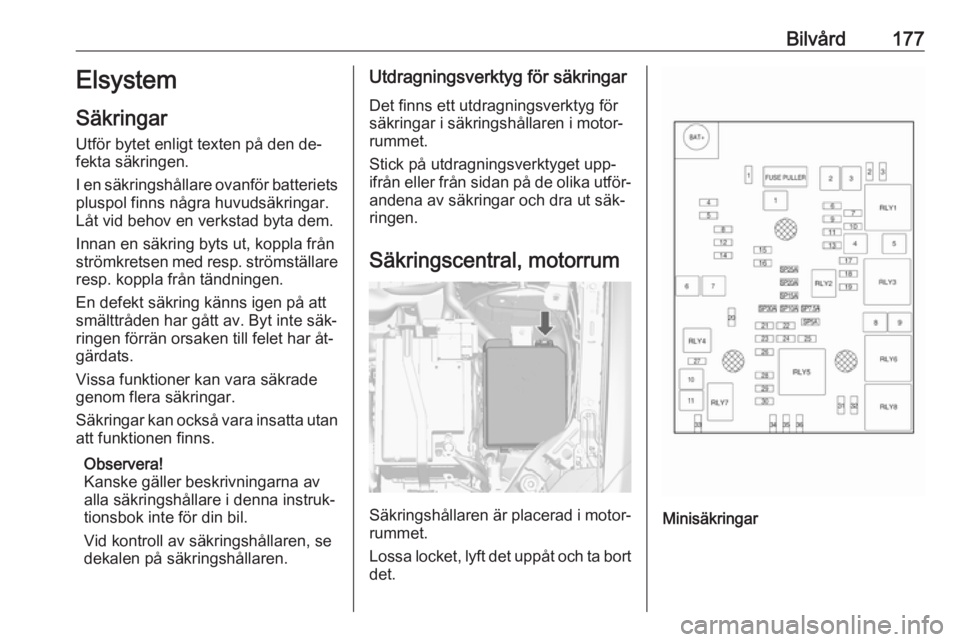

Bilvård177Elsystem
Säkringar
Utför bytet enligt texten på den de‐
fekta säkringen.
I en säkringshållare ovanför batteriets pluspol finns några huvudsäkringar.
Låt vid behov en verkstad byta dem.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan
att funktionen finns.
Observera!
Kanske gäller beskrivningarna av
alla säkringshållare i denna instruk‐
tionsbok inte för din bil.
Vid kontroll av säkringshållaren, se
dekalen på säkringshållaren.Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐ rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad i motor‐ rummet.
Lossa locket, lyft det uppåt och ta bort
det.Minisäkringar

178BilvårdNr.Strömkrets1Taklucka2Ytterbackspeglar3–4–5Elektrisk bromsregleringsmodul6Intelligent batterigivare7–8Växellådsstyrenhet9–10Nivåreglering strålkastare11Bakrutetorkare12Bakruteuppvärmning13Strålkastarmanöverdon
(vänster)14Uppvärmbara ytterbackspeglar15–16Sätesvärme17VäxellådsstyrenhetNr.Strömkrets18Motorstyrenhet19Bränslepump20–21Kylfläkt22–23Tändspole/Motorstyrenhet24Spolarvätskepump25Strålkastarmanöverdon (höger)26Motorreglersensorer27–28Tändsystemet29Tändsystemet30Avgassystem31Vänster helljus32Höger helljus33Motorstyrenhet34SignalhornNr.Strömkrets35Luftkonditionering36Främre dimljus
J-lådsäkringar
Nr.Strömkrets1Elektrisk bromsregleringsmodul2Främre torkare3Effektmodul4Matningsanslutning till instru‐
mentpanelens säkringscentral5–6Bränslevärmare7–8Kylfläkt9Kylfläkt10Motorstyrenhet/Glödstift11Startmotor
