OPEL MOKKA 2016 Instruktionsbok

Bilvård179Säkringscentral,
instrumentpanel
Det inre säkringsblocket är placerat
under instrumentpanelen på förarsi‐
dan.
Ta bort förvaringsfacket för att
komma åt säkringarna.
Ta bort förvaringsfacket genom att
öppna och dra ut det.
Minisäkringar
Nr.Strömkrets1Karosstyrenhet2Karosstyrenhet3Karosstyrenhet4Karosstyrenhet5Karosstyrenhet6Karosstyrenhet7Karosstyrenhet8Karosstyrenhet9Tändningslås10Säkerhetsdiagnosmodul11Datalänkanslutning12Luftkonditionering13Baklucka14Parkeringshjälp15Filbytesvarning/innerback‐
spegel16Adaptive Forward Lighting

180BilvårdNr.Strömkrets17Drivenhet, elektriska fönster‐
hissar18Regnsensor19Karossens styrenhet/reglerad
spänningskontroll20Ratt21AC tillbehörsel/Automatisk
växellåda22Cigarettändare/DC tillbehör‐
suttag23Reserv24Reserv25Reserv26Reserv27Instrumentgrupp/Kupévärmare/
Kopplingskontakt28Kurvbelysning/Spänningsom‐
vandlare/Strålkastarbrytare29ReservNr.Strömkrets30Reserv31Instrumentgrupp32Infotainmentsystem/Ljudsignal33Display/infotainmentsystem34Onstar UHP/DAB
S/B-säkringar
Nr.Strömkrets01Reserv02Reserv03Elektriska fönsterhissar fram04Elektriska fönsterhissar bak05Logistikläge06Reserv07Reserv08ReservSäkringscentral, lastrum
Den sitter på vänster sida i bagage‐
utrymmet.
Ta bort locket för att komma åt säkri‐
ngarna.

Bilvård181
Minisäkringar
NrStrömkrets1Säte, svankstöd, förarsida2Säte, svankstöd, passagerarsida3Förstärkare4Släputtag5Fyrhjulsdrift6Reserv7LPG-system8Reserv9Reserv10Reserv11Släpstyrmodul12Reserv13Rattvärme14Släputtag15Reserv16Givare för vatten i bränsletNrStrömkrets17Innerbackspegel, backkamera18LPG-system
S/B-säkringar
NrStrömkrets1Elmanövrerad stol, förare2Elmanövrerad stol, passagerare3Släpstyrmodul4Spänningsomvandlare5Batteri6Strålkastarspolare7Reserv8Reserv9Reserv

182BilvårdBilverktyg
Verktyg Bilar med däckreparationssats
Verktygen och däckreparations‐
satsen finns på höger sida i lastrum‐
met 3 189.
Bilar med reservhjul
Domkraften och verktygen finns i ett
förvaringsutrymme i lastutrymmet över reservhjulet.
Byta hjul 3 192, reservhjul 3 193.
Fälgar och däck
Däckkondition, fälgkondition
Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerhetenvid temperaturer under 7 °C och ska därför monteras på alla hjulen.
Däckdimension 215/60 R17,
215/55 R18 och 225/45 R19 ska
endast användas som vinterdäck.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.

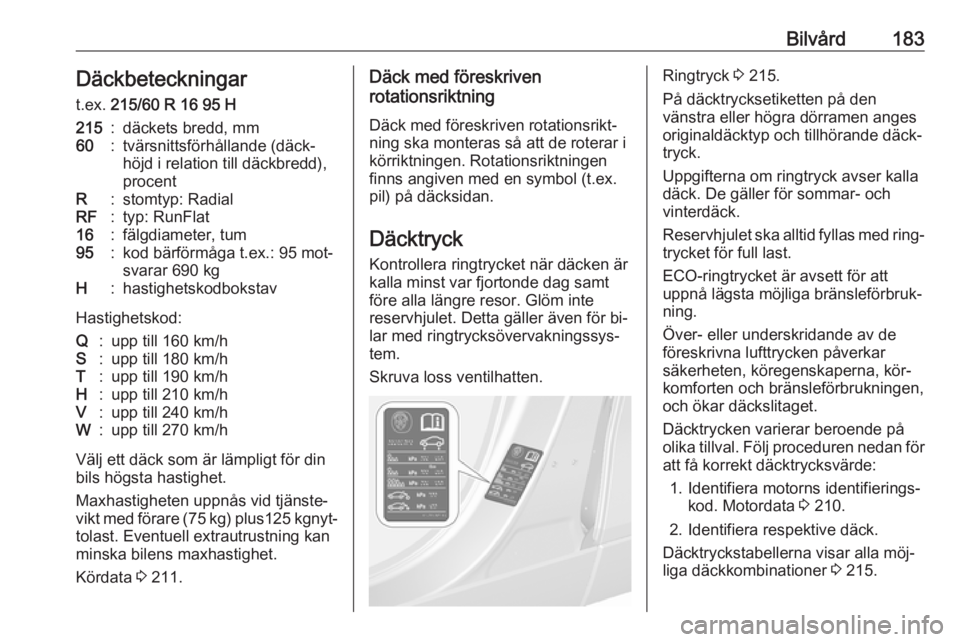

Bilvård183Däckbeteckningar
t.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd),
procentR:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg nyt‐
tolast. Eventuell extrautrustning kan
minska bilens maxhastighet.
Kördata 3 211.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.Ringtryck 3 215.
På däcktrycksetiketten på den
vänstra eller högra dörramen anges
originaldäcktyp och tillhörande däck‐
tryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 210.
2. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 215.

184BilvårdFör information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Temperaturförhållanden
Däcktrycket är beroende av däcketstemperatur. Under körning ökar tem‐
peraturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär 20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta måste man beakta när man kontrolle‐
rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
Menyn kan väljas med knapparna på
blinkersspaken.
Tryck på MENU för att välja
Inställningar X .

Bilvård185
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 183.För lågt däcktryck indikeras av kon‐
trollampan w 3 87.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 215.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen för att däcktrycksvär‐
dena ska uppdateras i förarinforma‐
tionscentralen. Under denna tid kan
det hända att w tänds.
Om
w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 94.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Nödhjul är inte utrustade med tryck‐
sensorer. Ringtrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.

186BilvårdVarje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas fast byter du ventilkäg‐
lan och tätningsringen. Om givaren
snäpps fast på däcket byter du hela
ventilskaftet.
Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 215 och
välj relevant inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 89. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däckbelastning visas bara om
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.
Välj:
● Lätt för komforttryck upp till
3 personer
● Eko för Eko-tryck upp till
3 personer
● Max för full last
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har
en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition efter att hjulen har ro‐
terats eller efter att hela hjulparet har
bytts ut och om en eller flera däckt‐
ryckssensorer har ersatts. Match‐
ningsprocessen för däcktryckssenso‐ rer bör också utföras sedan ett
reservhjul har bytts ut mot ett vanligt
hjul med däcktrycksgivare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel. Gi‐
varna matchas mot hjulens position
med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul och
vänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är två min‐ uter för att matcha det första däck/hjulläget och fem minuter totalt för att
matcha alla fyra hjullägen. Om det tar längre tid avbryts matchningsproces‐
sen och den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.

Bilvård187I bilar med manuell växellåda: väljneutral.
4. Tryck på MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande visas där du får be‐
kräfta att processen ska startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att bekräfta
att mottagaren är i omlärnings‐
läge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan på knap‐
pen för att aktivera däcktrycks‐
sensorn. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med det här
däck- och hjulläget.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.11.Fortsätt till höger bakhjul och upp‐
repa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med förarsidans
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt
informationsetiketten för däck‐
tryck.
15. Se till att däckets laddningsstatus är inställd enligt det vala trycket
3 89.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl bytas när
profildjupet har nått ner till 2-3 mm
(4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen bytas mot bakhjulen. Se
till att hjulens rotationsriktning är den‐
samma som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter sex år.

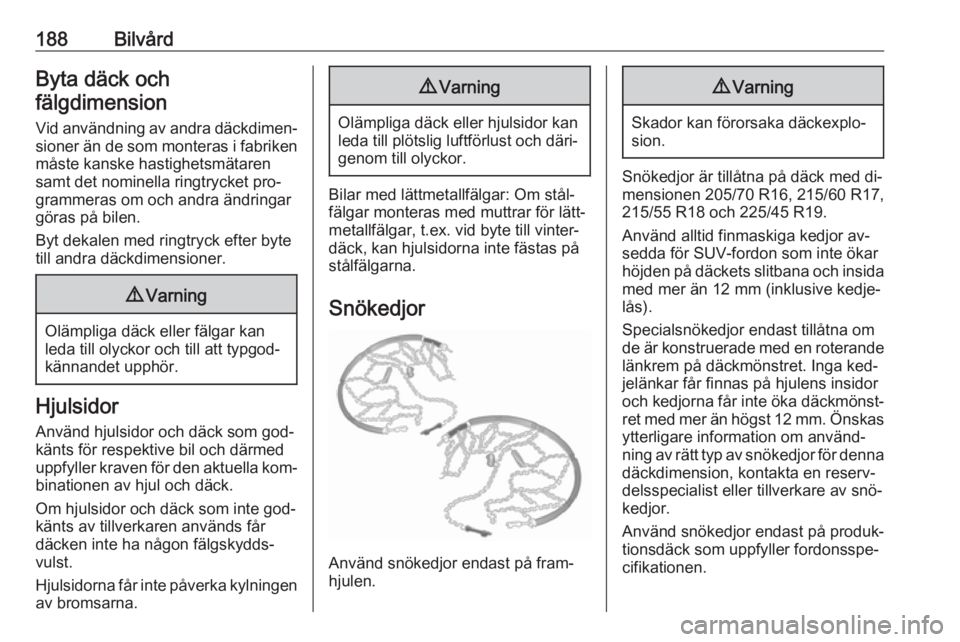

188BilvårdByta däck och
fälgdimension
Vid användning av andra däckdimen‐ sioner än de som monteras i fabriken måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐ grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte
till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte god‐
känts av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.
9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med lättmetallfälgar: Om stål‐
fälgar monteras med muttrar för lätt‐
metallfälgar, t.ex. vid byte till vinter‐
däck, kan hjulsidorna inte fästas på
stålfälgarna.
Snökedjor
Använd snökedjor endast på fram‐
hjulen.
9 Varning
Skador kan förorsaka däckexplo‐
sion.
Snökedjor är tillåtna på däck med di‐ mensionen 205/70 R16, 215/60 R17,
215/55 R18 och 225/45 R19.
Använd alltid finmaskiga kedjor av‐
sedda för SUV-fordon som inte ökar höjden på däckets slitbana och insida
med mer än 12 mm (inklusive kedje‐
lås).
Specialsnökedjor endast tillåtna om
de är konstruerade med en roterande
länkrem på däckmönstret. Inga ked‐
jelänkar får finnas på hjulens insidor
och kedjorna får inte öka däckmönst‐
ret med mer än högst 12 mm. Önskas
ytterligare information om använd‐
ning av rätt typ av snökedjor för denna däckdimension, kontakta en reserv‐
delsspecialist eller tillverkare av snö‐
kedjor.
Använd snökedjor endast på produk‐
tionsdäck som uppfyller fordonsspe‐
cifikationen.
