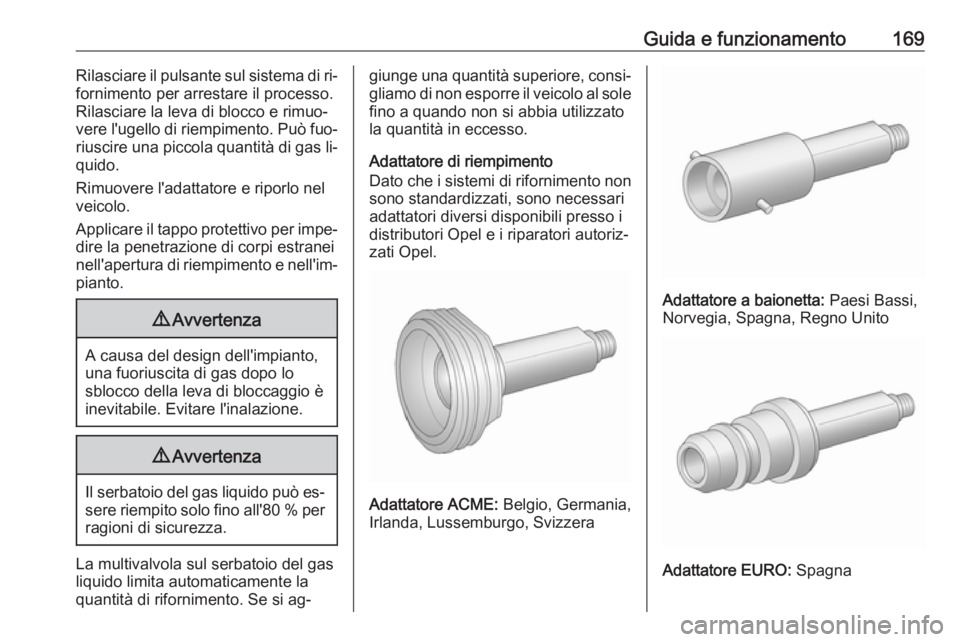

Guida e funzionamento169Rilasciare il pulsante sul sistema di ri‐
fornimento per arrestare il processo.
Rilasciare la leva di blocco e rimuo‐
vere l'ugello di riempimento. Può fuo‐
riuscire una piccola quantità di gas li‐ quido.
Rimuovere l'adattatore e riporlo nel veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di riempimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità superiore, consi‐ gliamo di non esporre il veicolo al sole
fino a quando non si abbia utilizzato
la quantità in eccesso.
Adattatore di riempimento
Dato che i sistemi di rifornimento non sono standardizzati, sono necessari
adattatori diversi disponibili presso i
distributori Opel e i riparatori autoriz‐
zati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna

170Guida e funzionamento

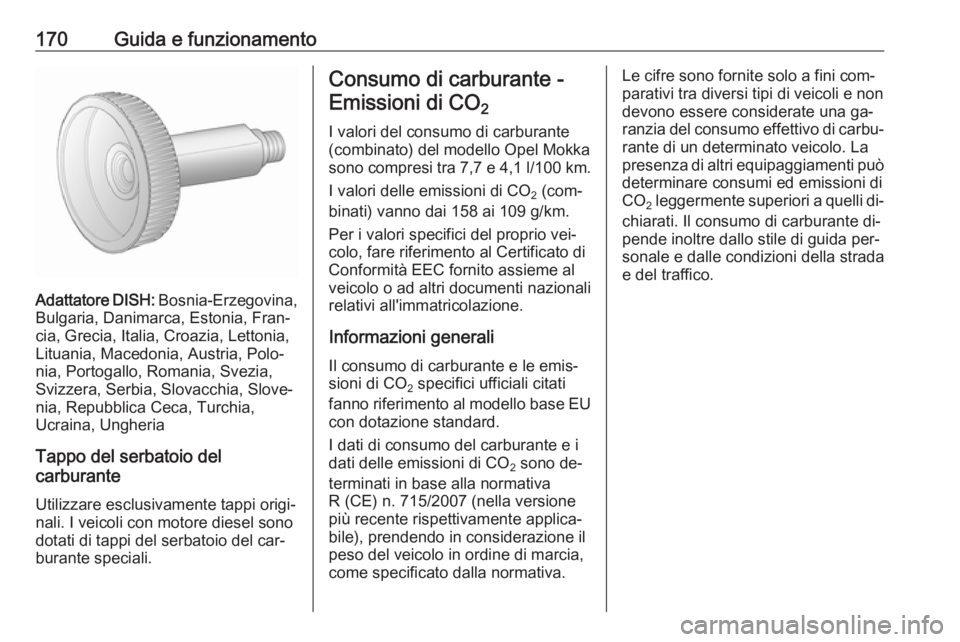

Adattatore DISH: Bosnia-Erzegovina,
Bulgaria, Danimarca, Estonia, Fran‐ cia, Grecia, Italia, Croazia, Lettonia,
Lituania, Macedonia, Austria, Polo‐
nia, Portogallo, Romania, Svezia,
Svizzera, Serbia, Slovacchia, Slove‐
nia, Repubblica Ceca, Turchia,
Ucraina, Ungheria
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del car‐
burante speciali.
Consumo di carburante -
Emissioni di CO 2
I valori del consumo di carburante
(combinato) del modello Opel Mokka
sono compresi tra 7,7 e 4,1 l/100 km.
I valori delle emissioni di CO 2 (com‐
binati) vanno dai 158 ai 109 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
Il consumo di carburante e le emis‐
sioni di CO 2 specifici ufficiali citati
fanno riferimento al modello base EU
con dotazione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.Le cifre sono fornite solo a fini com‐
parativi tra diversi tipi di veicoli e non
devono essere considerate una ga‐
ranzia del consumo effettivo di carbu‐ rante di un determinato veicolo. La
presenza di altri equipaggiamenti può
determinare consumi ed emissioni di
CO 2 leggermente superiori a quelli di‐
chiarati. Il consumo di carburante di‐
pende inoltre dallo stile di guida per‐
sonale e dalle condizioni della strada
e del traffico.

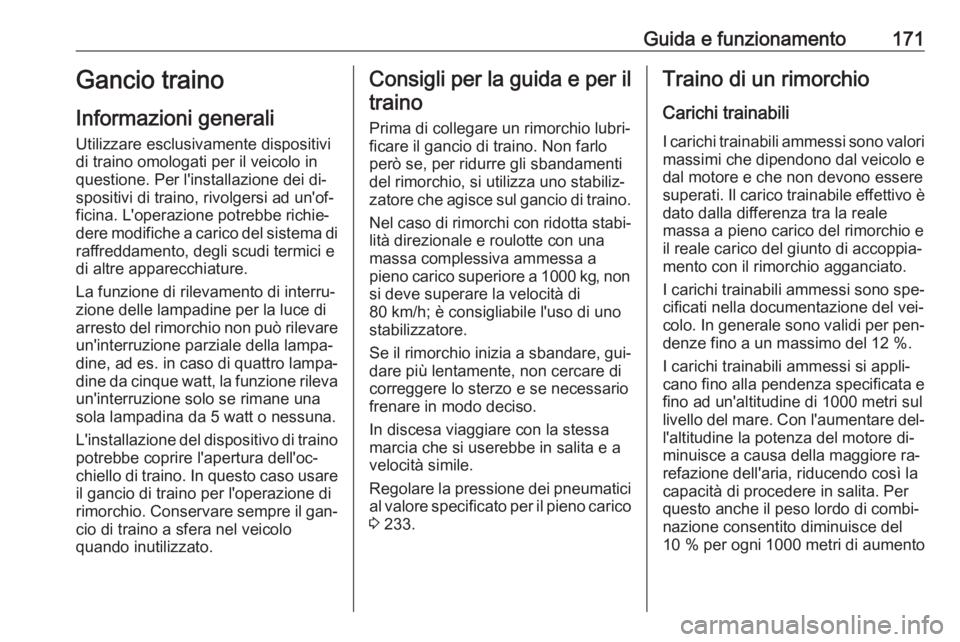

Guida e funzionamento171Gancio traino
Informazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei di‐
spositivi di traino, rivolgersi ad un'of‐
ficina. L'operazione potrebbe richie‐
dere modifiche a carico del sistema di
raffreddamento, degli scudi termici e
di altre apparecchiature.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐
dine, ad es. in caso di quattro lampa‐
dine da cinque watt, la funzione rileva
un'interruzione solo se rimane una
sola lampadina da 5 watt o nessuna.
L'installazione del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐ chiello di traino. In questo caso usare il gancio di traino per l'operazione di
rimorchio. Conservare sempre il gan‐
cio di traino a sfera nel veicolo
quando inutilizzato.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e roulotte con una
massa complessiva ammessa a
pieno carico superiore a 1000 kg, non
si deve superare la velocità di
80 km/h; è consigliabile l'uso di uno
stabilizzatore.
Se il rimorchio inizia a sbandare, gui‐ dare più lentamente, non cercare di
correggere lo sterzo e se necessario
frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 233.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐ cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐
denze fino a un massimo del 12 %.
I carichi trainabili ammessi si appli‐
cano fino alla pendenza specificata e fino ad un'altitudine di 1000 metri sul
livello del mare. Con l'aumentare del‐
l'altitudine la potenza del motore di‐
minuisce a causa della maggiore ra‐
refazione dell'aria, riducendo così la
capacità di procedere in salita. Per
questo anche il peso lordo di combi‐
nazione consentito diminuisce del 10 % per ogni 1000 metri di aumento

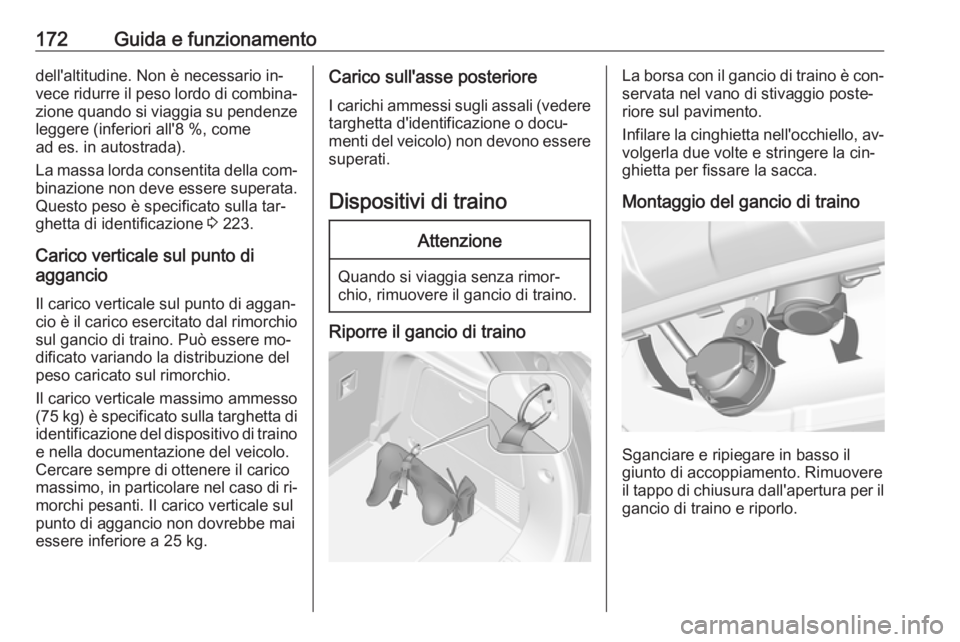

172Guida e funzionamentodell'altitudine. Non è necessario in‐
vece ridurre il peso lordo di combina‐ zione quando si viaggia su pendenze
leggere (inferiori all'8 %, come
ad es. in autostrada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 223.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐
dificato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
( 75 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di ri‐ morchi pesanti. Il carico verticale sul
punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
I carichi ammessi sugli assali (vedere
targhetta d'identificazione o docu‐
menti del veicolo) non devono essere superati.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La borsa con il gancio di traino è con‐
servata nel vano di stivaggio poste‐
riore sul pavimento.
Infilare la cinghietta nell'occhiello, av‐ volgerla due volte e stringere la cin‐
ghietta per fissare la sacca.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.

Guida e funzionamento173Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola gi‐
revole deve essere allineato con
il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Estrarre la manopola girevole e
ruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato nel‐
l'apertura e spingere con forza verso
l'alto facendolo bloccare in posizione
udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e. Ri‐
muovere la chiave e chiudere il co‐
perchio protettivo.

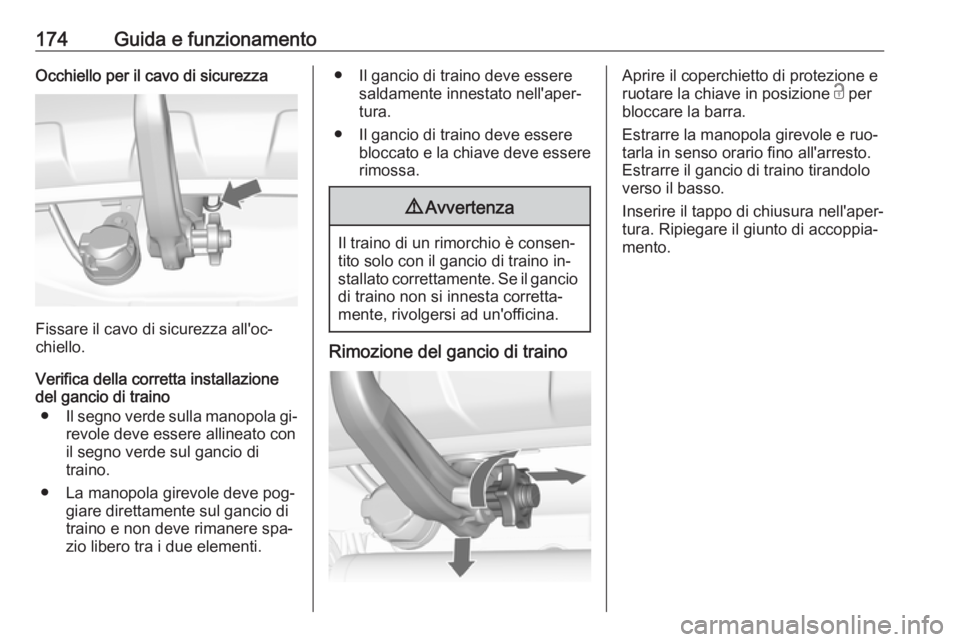

174Guida e funzionamentoOcchiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola gi‐
revole deve essere allineato con
il segno verde sul gancio di
traino.
● La manopola girevole deve pog‐ giare direttamente sul gancio di
traino e non deve rimanere spa‐ zio libero tra i due elementi.
● Il gancio di traino deve essere saldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino in‐
stallato correttamente. Se il gancio
di traino non si innesta corretta‐
mente, rivolgersi ad un'officina.
Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e ruo‐
tarla in senso orario fino all'arresto.
Estrarre il gancio di traino tirandolo
verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.

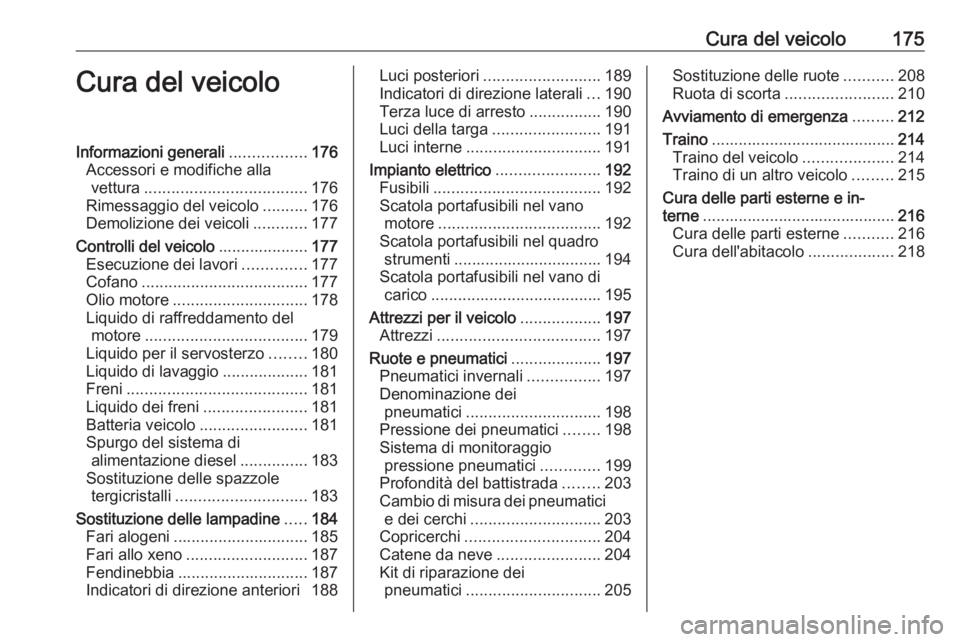

Cura del veicolo175Cura del veicoloInformazioni generali.................176
Accessori e modifiche alla vettura .................................... 176
Rimessaggio del veicolo ..........176
Demolizione dei veicoli ............177
Controlli del veicolo ....................177
Esecuzione dei lavori ..............177
Cofano ..................................... 177
Olio motore .............................. 178
Liquido di raffreddamento del motore .................................... 179
Liquido per il servosterzo ........180
Liquido di lavaggio ...................181
Freni ........................................ 181
Liquido dei freni .......................181
Batteria veicolo ........................181
Spurgo del sistema di alimentazione diesel ...............183
Sostituzione delle spazzole tergicristalli ............................. 183
Sostituzione delle lampadine .....184
Fari alogeni .............................. 185
Fari allo xeno ........................... 187
Fendinebbia ............................. 187
Indicatori di direzione anteriori 188Luci posteriori .......................... 189
Indicatori di direzione laterali ...190
Terza luce di arresto ................190
Luci della targa ........................ 191
Luci interne .............................. 191
Impianto elettrico .......................192
Fusibili ..................................... 192
Scatola portafusibili nel vano motore .................................... 192
Scatola portafusibili nel quadro strumenti ................................. 194
Scatola portafusibili nel vano di carico ...................................... 195
Attrezzi per il veicolo ..................197
Attrezzi .................................... 197
Ruote e pneumatici ....................197
Pneumatici invernali ................197
Denominazione dei pneumatici .............................. 198
Pressione dei pneumatici ........198
Sistema di monitoraggio pressione pneumatici .............199
Profondità del battistrada ........203
Cambio di misura dei pneumatici e dei cerchi ............................. 203
Copricerchi .............................. 204
Catene da neve .......................204
Kit di riparazione dei pneumatici .............................. 205Sostituzione delle ruote ...........208
Ruota di scorta ........................ 210
Avviamento di emergenza .........212
Traino ......................................... 214
Traino del veicolo ....................214
Traino di un altro veicolo .........215
Cura delle parti esterne e in‐
terne ........................................... 216
Cura delle parti esterne ...........216
Cura dell'abitacolo ...................218

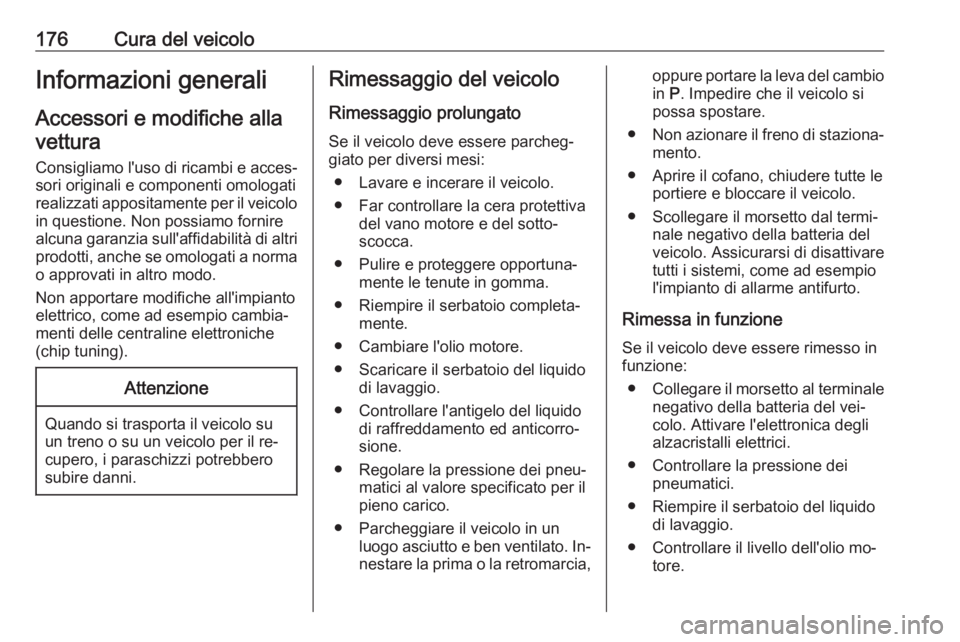

176Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato. In‐
nestare la prima o la retromarcia,oppure portare la leva del cambio
in P. Impedire che il veicolo si
possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del vei‐
colo. Attivare l'elettronica degli
alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio mo‐ tore.

Cura del veicolo177● Controllare il livello del liquido diraffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐ zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.
9 Pericolo
L'impianto di accensione e i fari
allo xeno usano tensioni molto ele‐ vate. Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

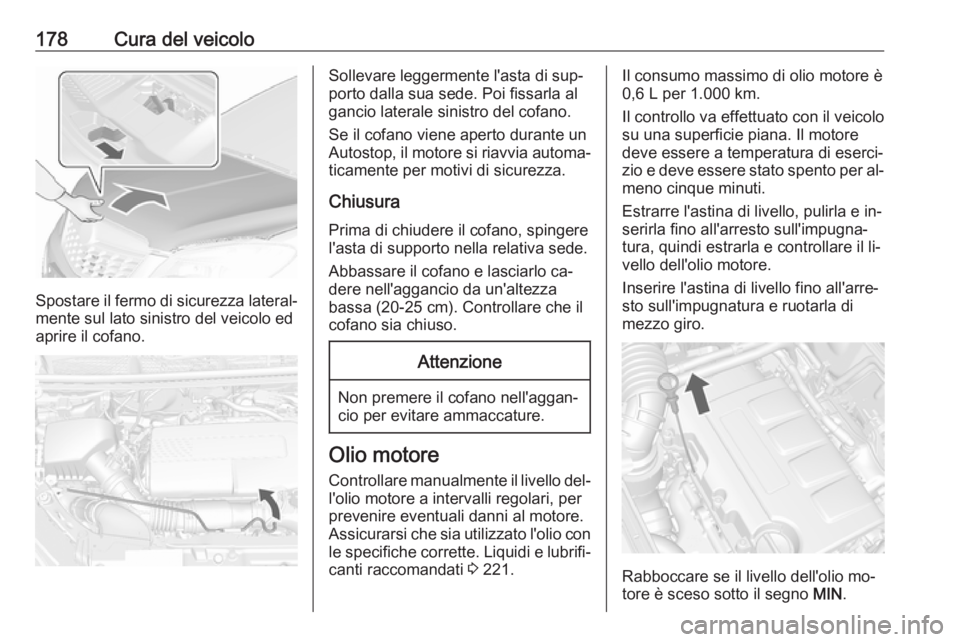

178Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Sollevare leggermente l'asta di sup‐
porto dalla sua sede. Poi fissarla al gancio laterale sinistro del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo ca‐
dere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello del‐ l'olio motore a intervalli regolari, per
prevenire eventuali danni al motore.
Assicurarsi che sia utilizzato l'olio con
le specifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 221.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno cinque minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐
sto sull'impugnatura e ruotarla di
mezzo giro.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.
